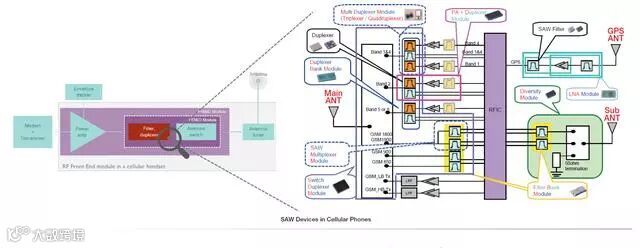

图1、射频滤波器在手机终端射频前端中的地位和数量
现在在移动通信中所使用的频段数量已经从2000年初的4个频段大幅增加到今天的30多个频段。而且这个数字只会进一步上升，特别是随着5G和其他新的无线技术的引入之后。随着设备所使用的频带数目的增加，所使用的滤波器数量也会随之增加，因此滤波器变成了RF通信链路中最重要的器件设备之一。 RF滤波器行业预计将会有强劲增长，预计到2022年将达到160亿美元的收入。由于需要更多的新天线（如MIMO和Massive MIMO）以及支持多载波聚合技术（multiple carrier aggregation）等将会进一步增强这一增长势头。

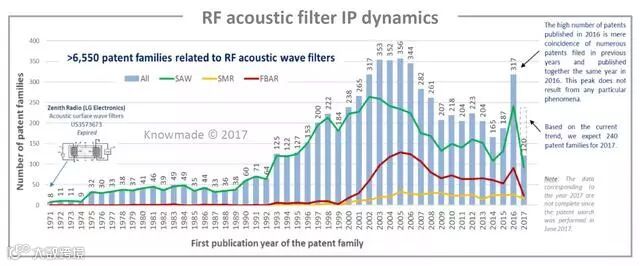

图2、近年以来业界声波滤波器的专利申请活动
据专利分析师Paul Leclaire博士介绍，在这种动态的背景下，射频声波滤波器（RF acoustic wave filter）已经成为实现6 GHz以下频段滤波器操作的最佳解决方案，因为声波滤波器的制造成本低，集成度高和性能好。

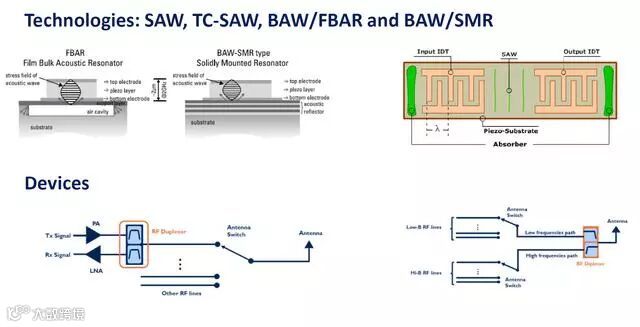

图3、RF声波滤波器包括SAW，TC-SAW，BAW-FBAR，BAW-SMR
RF声波滤波器包括SAW，TC-SAW，BAW-FBAR，BAW-SMR等RF声波滤波器，目前在手机终端和其它电子设备中应用广泛。
从2000年至2006年期间，声波滤波器的专利申请活动非常活跃，自2010年以来在逐渐下降，并在2010年达到了高峰。RF声波滤波器市场主要由历史上具有强大国际地位的公司所主导，因此大大降低了该行业新来者的渗透率。预计2017年至2022年，RF声波滤波器市场的复合年增长率将达8％。

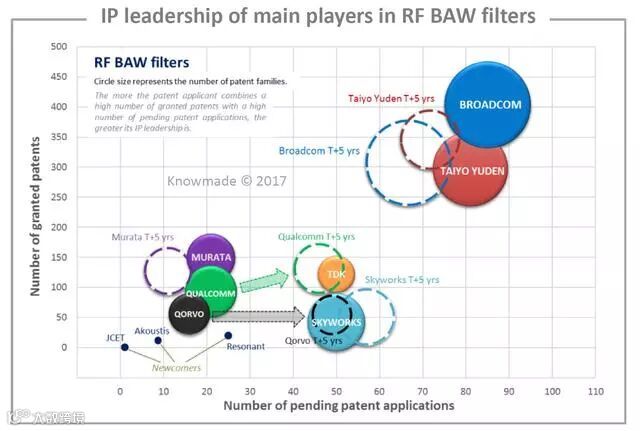

图4、业界主要RF声波滤波器专利IP玩家
知识产权领域呈现出同样的发展趋势，目前声波滤波器的专利主要由Broadcom（博通），Skyworks，太诱（Taiyo Yuden），村田（Murata）等大公司所主导。在2000 - 2006年的快速发展期之后，这些公司在声波滤波器领域中已经巩固了自己的地位。最近，经过无数的兼并和收购导致一些参与者的投资组合得到了加强。 Broadcom对Avago Technologies的收购就是一个很好的例子。此外，随着5G通信协议的形成，玩家现在正在开发新的滤波器，以满足即将到来的6 GHz以下频段应用和未来5G大众市场的需求。
SAW是移动通信中使用的主要技术。其专利活动始于90年代初，IP分布格局已经建立成形。这一领域的知识产权活动主要是由村田（Murata）所推动，这得益于其获得的大量专利许可的和正在申请的专利。
图5、业界射频器件巨头通过把RF 声波滤波器与PA集成来加剧垄断
与SAW细分市场相比，BAW专利活动显示出更大的活力，竞争更激烈。由于对Avago Technologies的收购，Broadcom拥有最强大的产品组合，其推出的FBAR滤波目前在高端智能手机应用市场中占据统治地位。 BAW知识产权分布状况不如SAW，KnowMade的分析师预计，由于主要知识产权挑战者之间的竞争，未来5年内这一细分市场的市场格局将会得到重塑。例如，两家公司，Qualcomm和Qorvo都展示了有趣的关于4G到5G转型的知识产权活动战略。这两家手机射频器件的领先供应商的专利战略可能会导致BAW知识产权格局重新洗牌，并且产品竞争将会加强。
在20世纪90年代，SAW滤波器专利出版物迅速增长，这一活动预示着2000年代RF滤波器市场的强劲发展。自2010年以来，射频声波滤波器（RF acoustic wave filter）的市场再次走强，见证了专利活动增长趋缓，但是在这一期间多家公司的知识产权地位得到了加强。现在有必要了解RF滤波器的专利格局，关键的专利技术和玩家在IP格局中的位置。这样的知识可以帮助预测即将到来的革命，发现商业机会，降低风险并作出战略决策以加强企业的市场地位。（来源：cloudioe）
