噪声系数与非线性失真是描述射频系统性能优劣的两个重要指标。
在非线性器件（放大器、混频器等）输入端，输入等幅度不同频率的双音信号(f1, f2)，由于器件的非线性，输出信号中会产生2f1 - f2 , 2f2 - f13阶交调分量。
输入信号增加1dB,基波分量输出信号增加1dB；
输入信号增加1dB,2次谐波，2阶交调分量输出信号增加2dB；
输入信号增加1dB,3次谐波，3阶交调分量输出信号增加3dB(斜率为基波的3倍)；

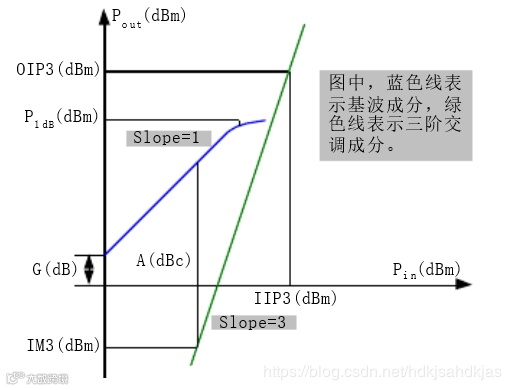

图1：IM3、IIP3、OIP3、G、P1dB等指标之间的关系图
IM3：3rd order intermodulation product
IIP3：Input 3rd order intercept point
OIP3：Output 3rd order intercept point
P1dB：1dB compression point
IMD（图中A(dBc))：The differences between output power and IM3
Pout (dBm) = Pin (dBm) + G (dB) （1）
OIP3 (dBm) = IIP3 (dBm) + G (dB) （2）
OIP3 (dBm) = Pout (dBm) +IMD/2 (dBc) （3）
IIP3 (dBm) = Pin (dBm) +IMD/2 (dBc) （4）
IM3 (dBm) = 3Pin (dBm) – 2IIP3 (dBm) + G (dB)
= 3Pout (dBm) – 2IIP3 (dBm) –2G (dB)
= 3Pout (dBm) – 2OIP3 (dBm) （5）
对于射频放大器、中频放大器、混频器等器件，OIP3一般比P1dB大10～15dB。
