通常情况下为了更好的接收GNSS信号，导航定位天线需要设计成圆极化天线。天线要实现圆极化辐射特性，在辐射阵子、天线基材、馈电方式等方面有诸多严苛的要求，这也是导航定位天线尺寸很难做小的原因。
实现天线圆极化的常用方法：
单馈点微带天线（如普通车载导航陶瓷天线）
双馈点微带天线（如亚米级手持机导航天线）
四馈点微带天线（如高精度测量测绘型天线）
单臂、双臂或四臂螺旋天线（如无人机定位天线）
折合振子（如北斗短报文指挥型接收机S频段接收天线）
螺线天线（宽频带导航定位天线）
……
以上所述天线都有一个共同点——结构的对称性，对称性要求直接决定了天线只能是正方形、圆形、圆柱形、圆锥形等。这一特性也大大限制了天线在终端设备中的应用，导致终端设备尺寸大，或者ID设计受限。
一种宽频PIFA圆极化天线实现方法：
在此给大家介绍一篇北京邮电大学Xing Wang等作者发表在亚太微波论坛上的文章，他们提出了一种可实现宽频带圆极化的PIFA天线结构，为工程实践中天线方案的制定提供新的思路。该天线为平面结构，辐射阵子与金属地面共面，利用金属地板边缘倒F天线的设计和地板边缘的十字交叉结构，实现了覆盖1.1GHz到1.7GHz的宽频段圆极化辐射。

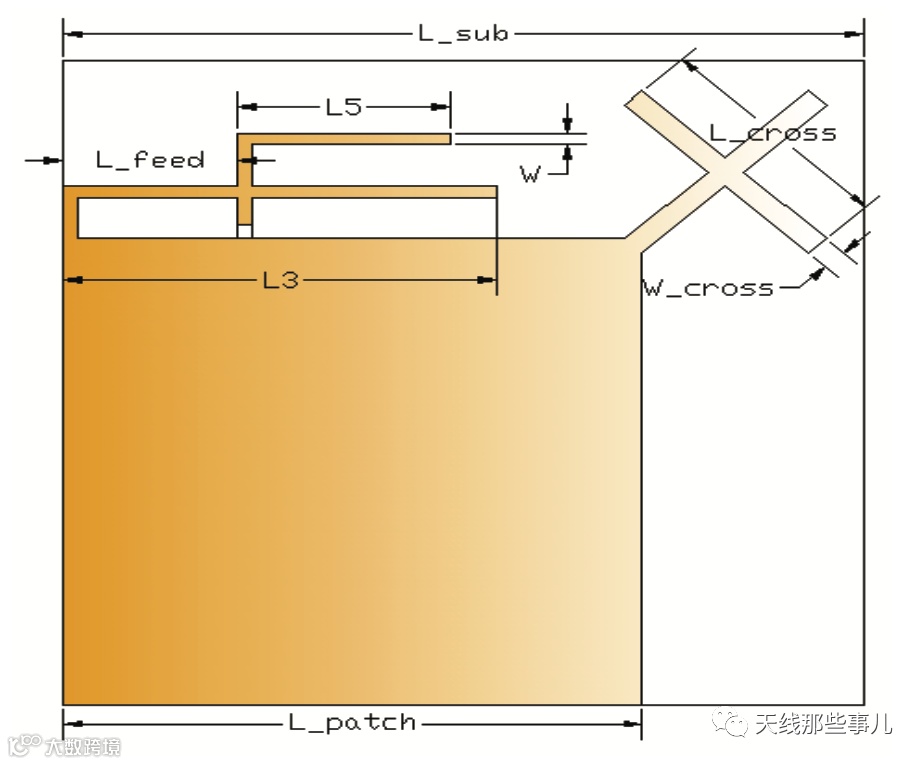

（1）天线结构设计图
（2）天线宽频带回波损耗

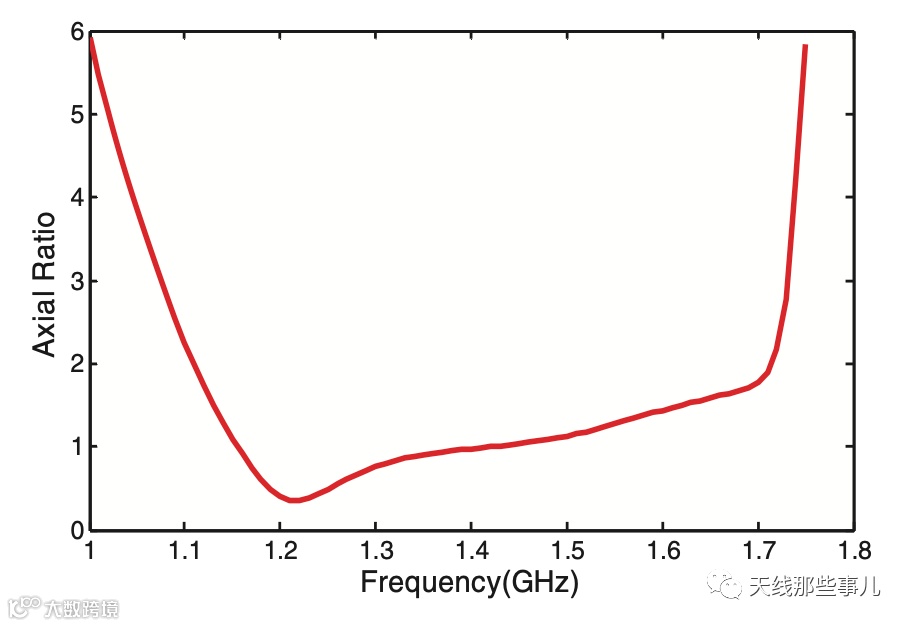

（3）天线宽频带轴比

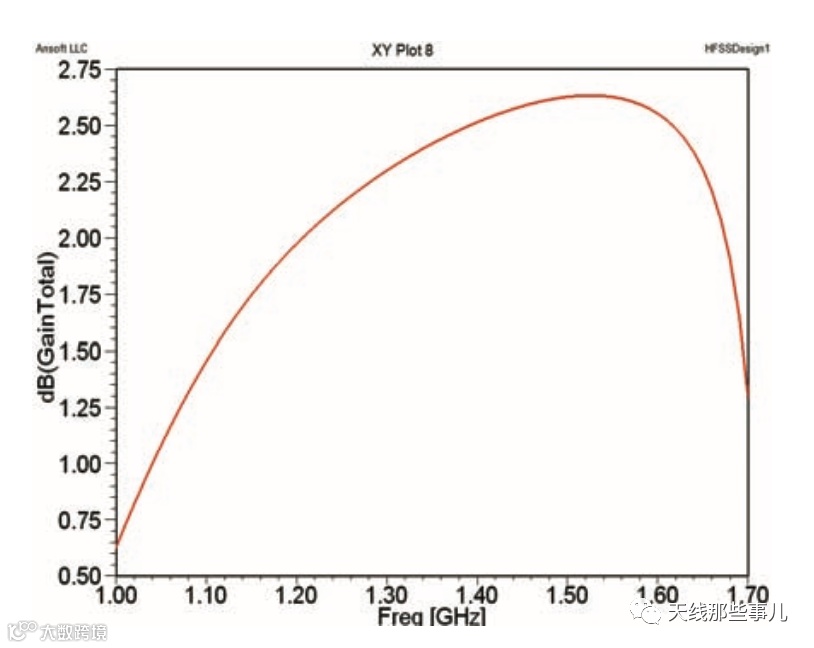

（4）天线宽频带增益
天线设计的启发：
该天线的原理是利用PIFA天线实现宽频线极化辐射，再通过金属地边缘的十字槽改变辐射电流的分布，经过各尺寸的精确调整，最终实现宽频圆极化。同理的，以后在板级天线设计时，除了传统的利用辐射单元本身实现圆极化，也可以通过其他辅助结构与主辐射体的辐射叠加来实现圆极化。
注：上述案例引自文献Xing Wang , Yuan Yao , Zejian Lu , Junsheng Yu , Xiaodong Chen，“A Broadband Planar Antenna with Circular Polarization for Multi- mode Satellite Navigation”，Proceedings of the Asia-Pacific Microwave Conference 2011，626-629。
