先来看看iPhone 12拆解的一段小视频：
知名拆解机构iFixit今天第一时间送上了iPhone 12和iPhone 12 Pro的拆解：

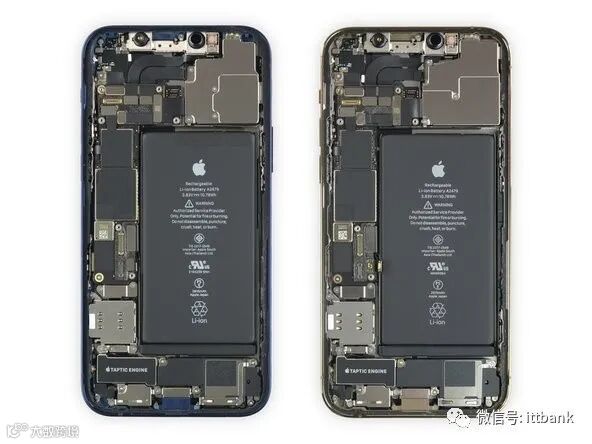

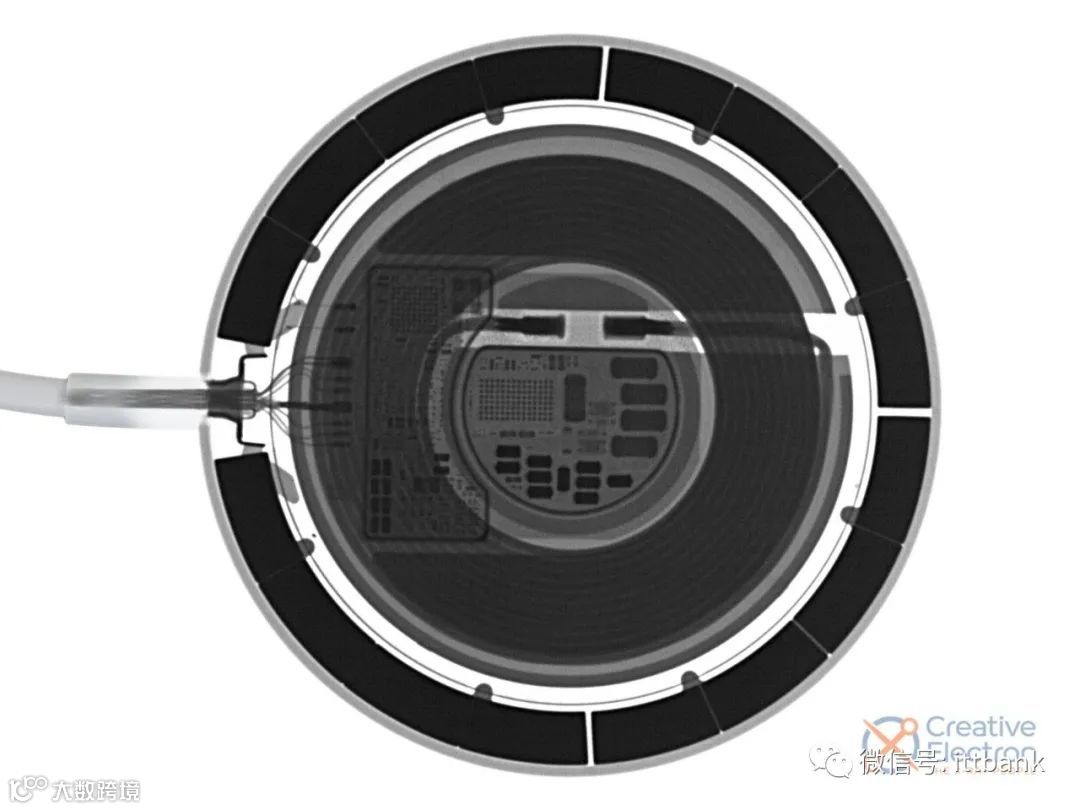

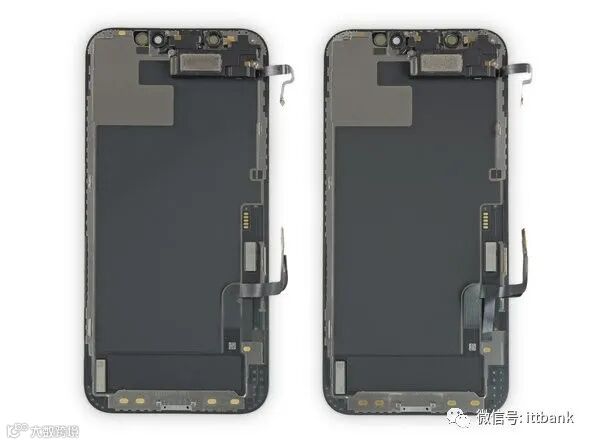

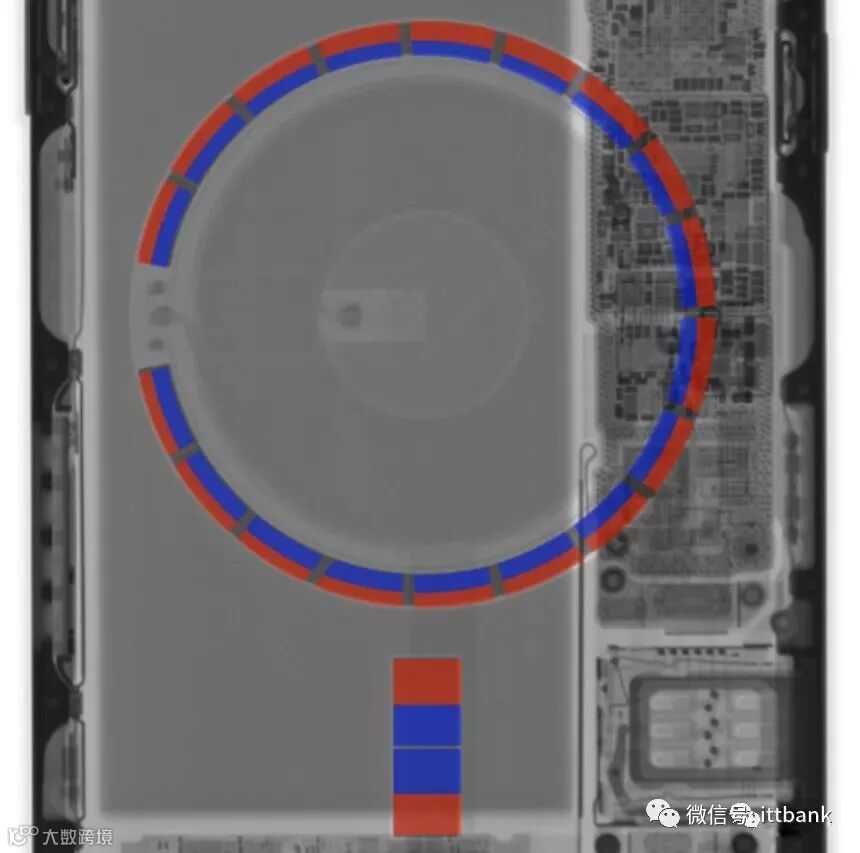

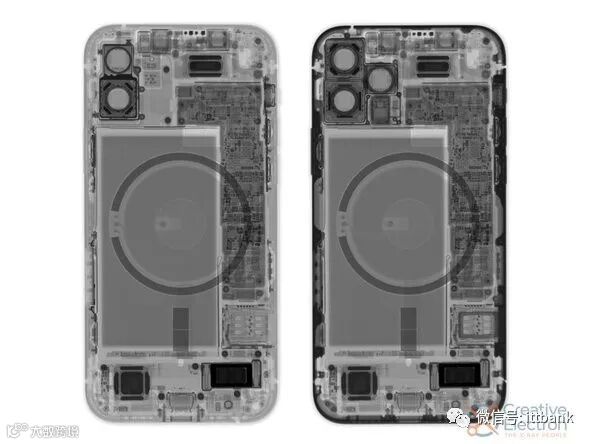

▲从Creative Electron提供的X光片显示，两款设备中的L型逻辑板、电池和MagSafe圆形磁铁阵列几乎完全相同。而MagSafe充电器的单独拆解显示其设计很简单，磁铁和充电线圈环绕着一个小电路板。iPhone 12使用的是双摄像头、iPhone 12 Pro使用后置三摄，苹果在后置相机和LiDAR的位置都没有重新设计，在iPhone 12上选择以塑料件来直接填充空位。

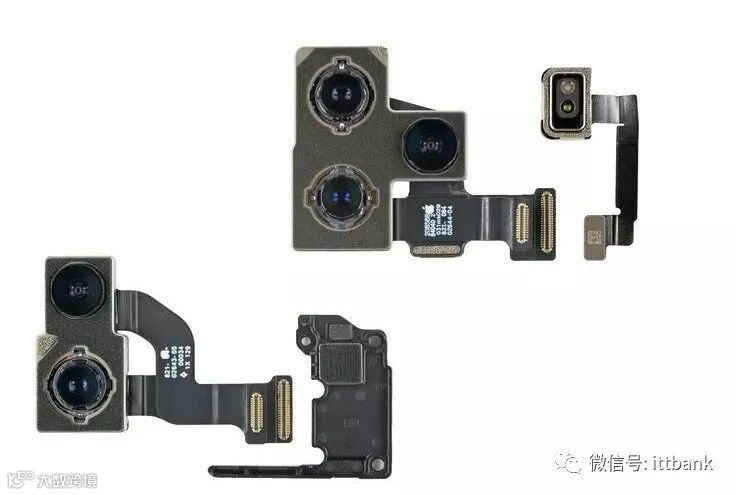

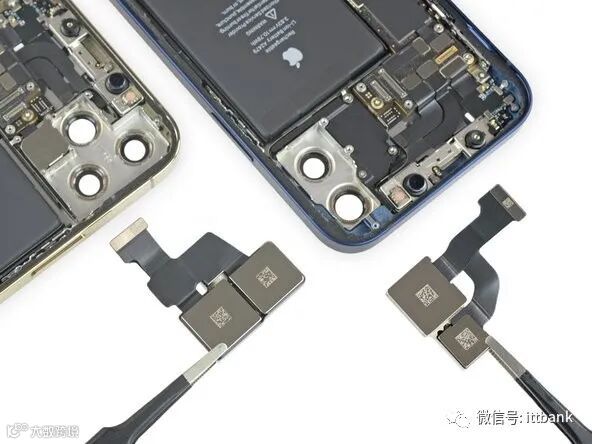

▲取下摄像头护罩，可以发现这两款手机之间的最大区别：Pro上有一个额外的卡扣，看上去像一个高科技塑料。
Pro版相机还具有其他优点，例如ProRAW，双重OIS，以及LiDAR带来的微光摄影优势。

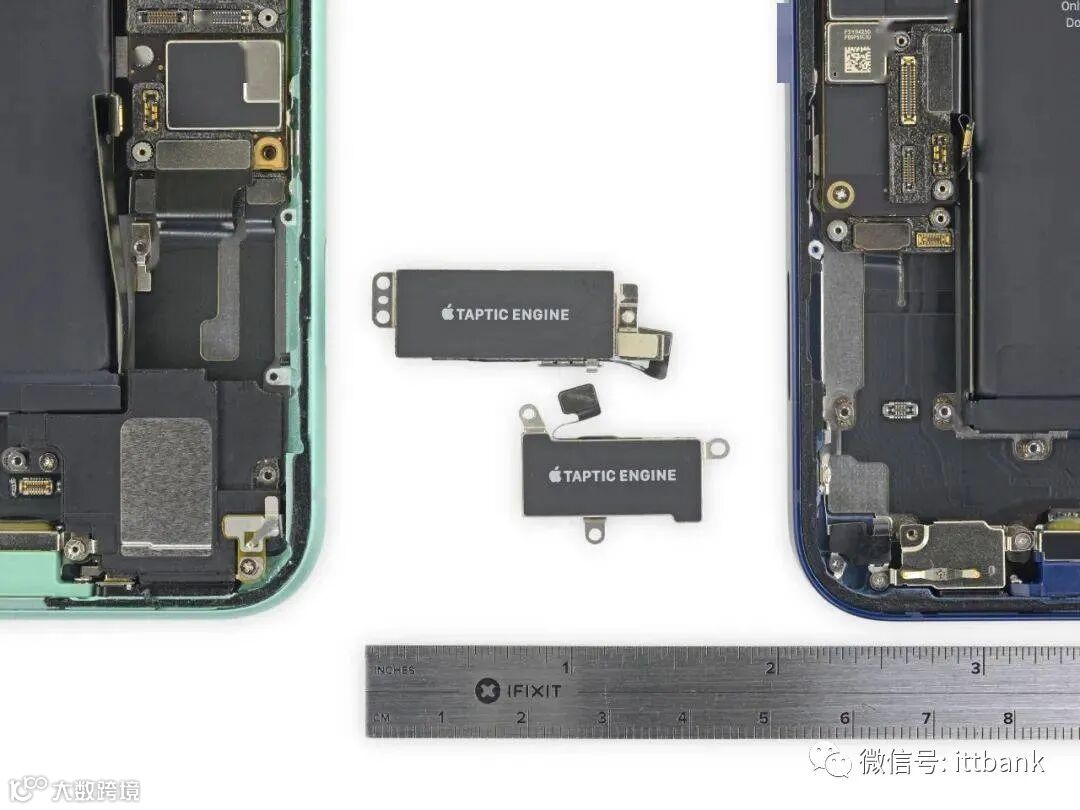

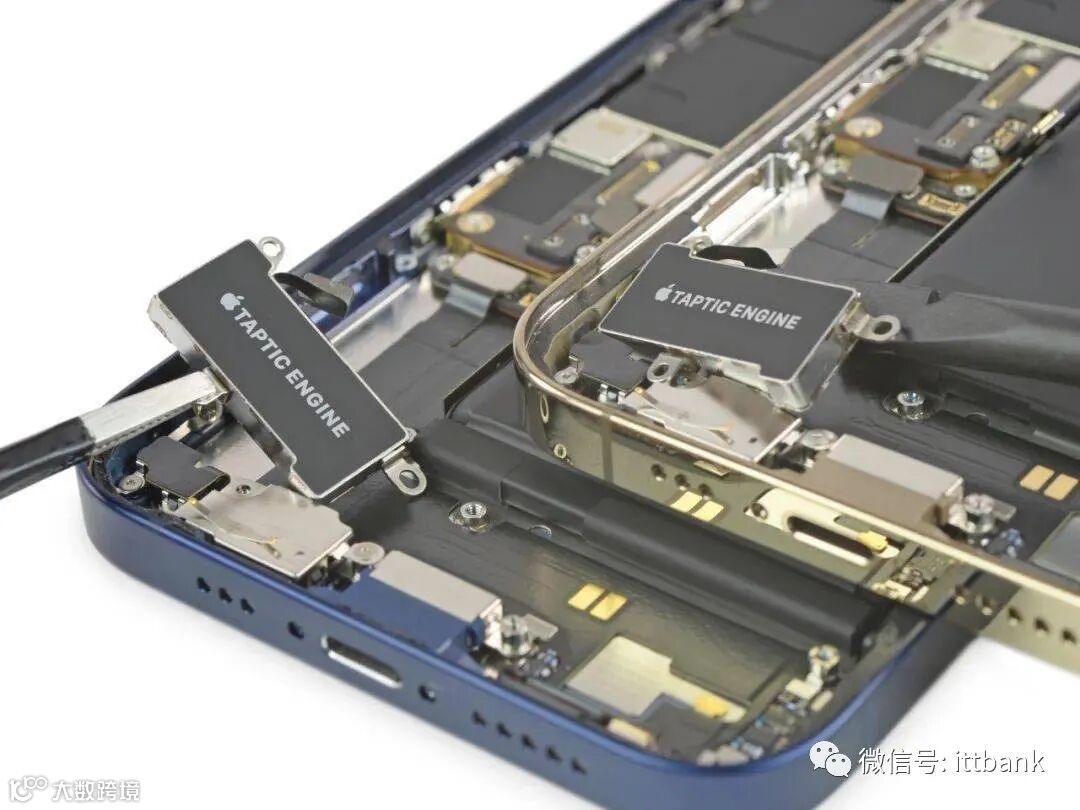

▲ iPhone 12 和 iPhone 12 Pro 的线性马达规格一致，但是比iPhone 11 系列的要小。

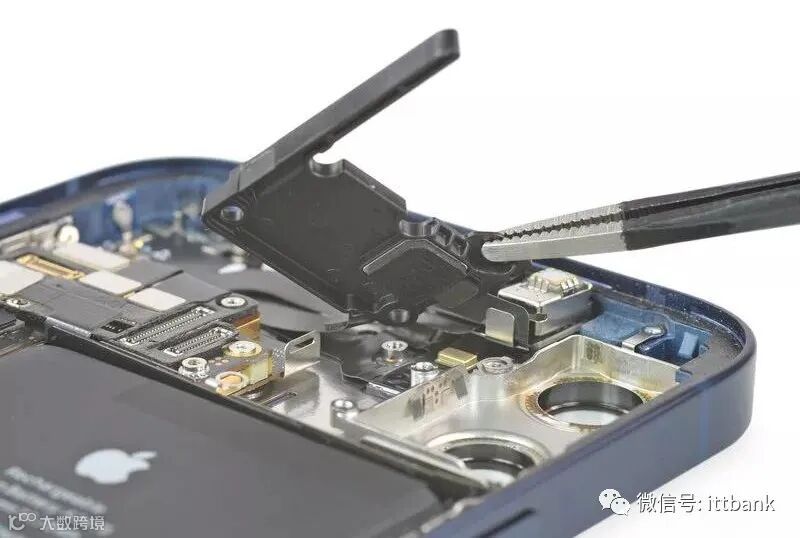

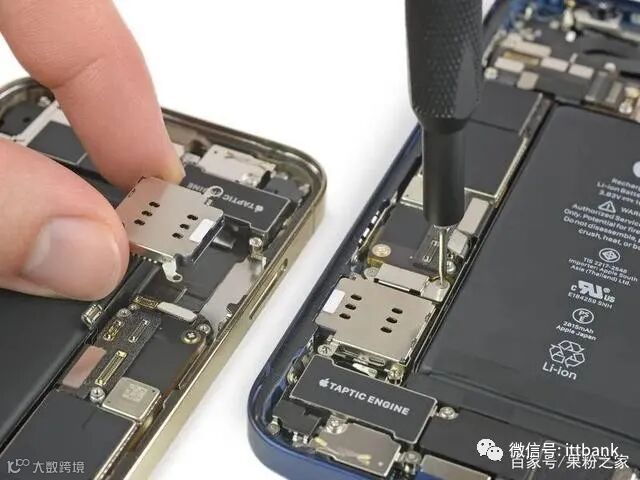

▲SIM卡卡槽也是模块化可拆卸的，这是不是也意味着，非国行版的iPhone 12是不是和11一样，换个卡槽就可以实现双卡了？

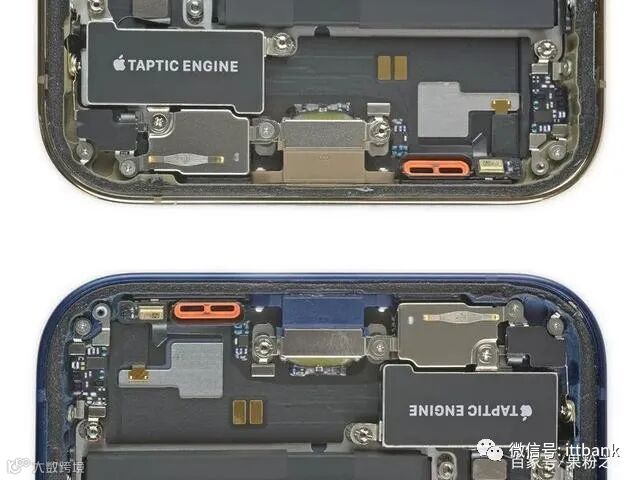

▲再对比尾插iPhone 12和12 Pro的尾插部分，看起来几乎是一模一样的，拆解结果也证实：包括振动器、扬声器及尾插排线等零部件都是一样的。

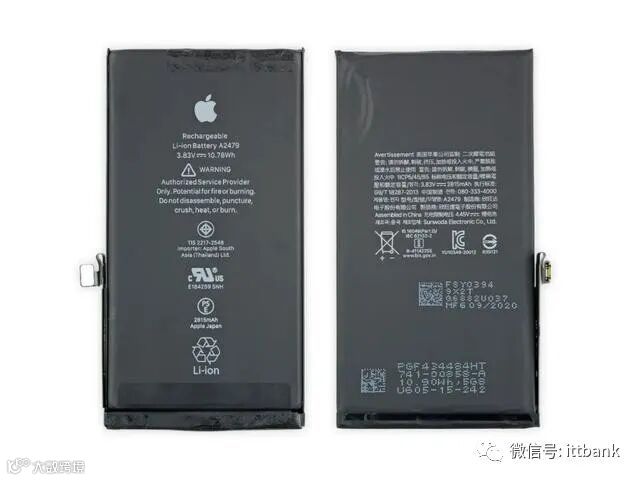

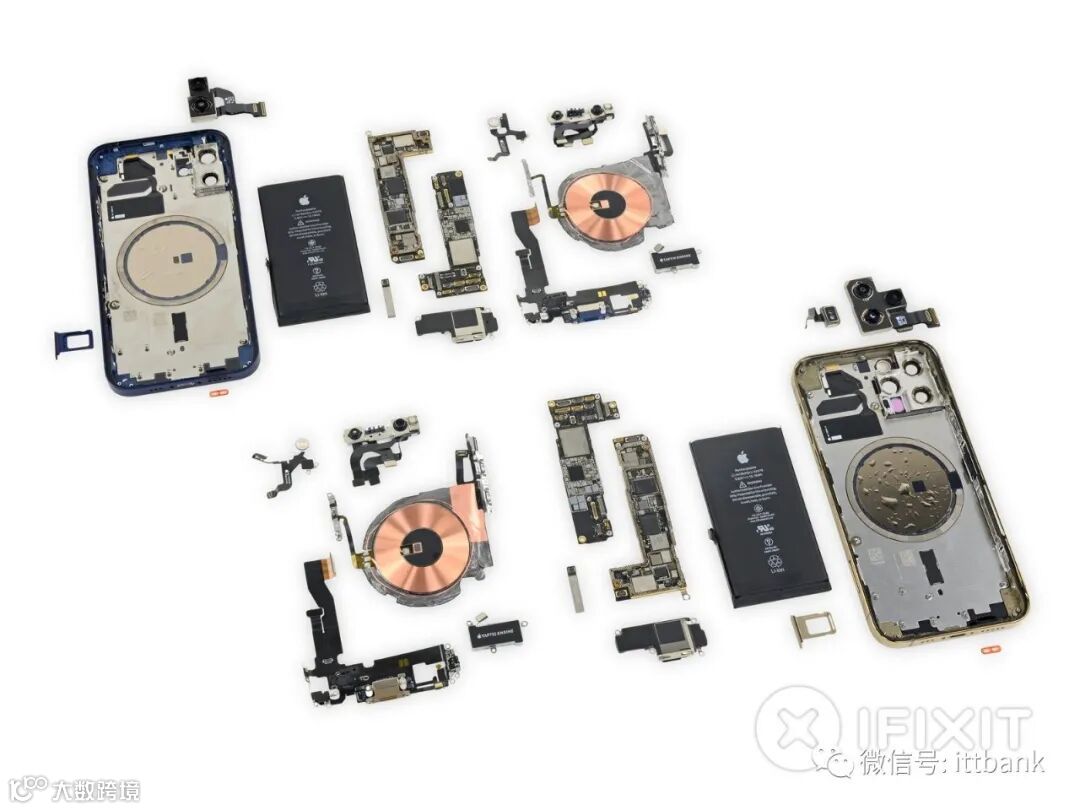

▲在iFixit看来，iPhone 12和iPhone 12 Pro都采用了相同的 2815mAh 电池，原以为仅两者的电池是可以互换的，而事实上拆解后发现，这两款手机在用料上很多都是保持一致，所以大部分都是能够互换的（面容前摄、线性马达、喇叭、尾插、电池等都是一模一样的）。

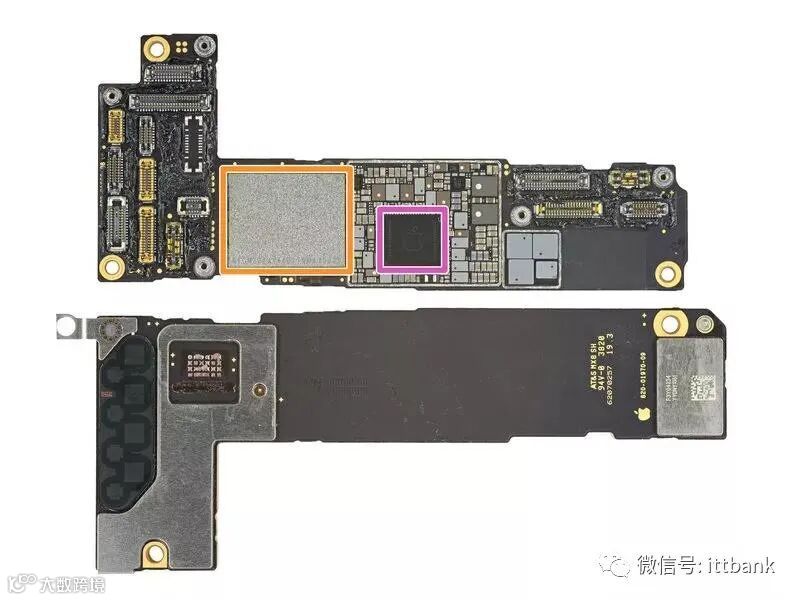

具体到主板拆解中，iPhone 12和iPhone 12 Pro仍旧搭载了 LPDDR4 内存，而不是最新的LPDDR5内存，图中红色部分为A14处理器，其下是美光的内存，iPhone 12搭载了4GB LPDDR4内存，iPhone 12 Pro 则是搭载 6 GB LPDDR4 内存。

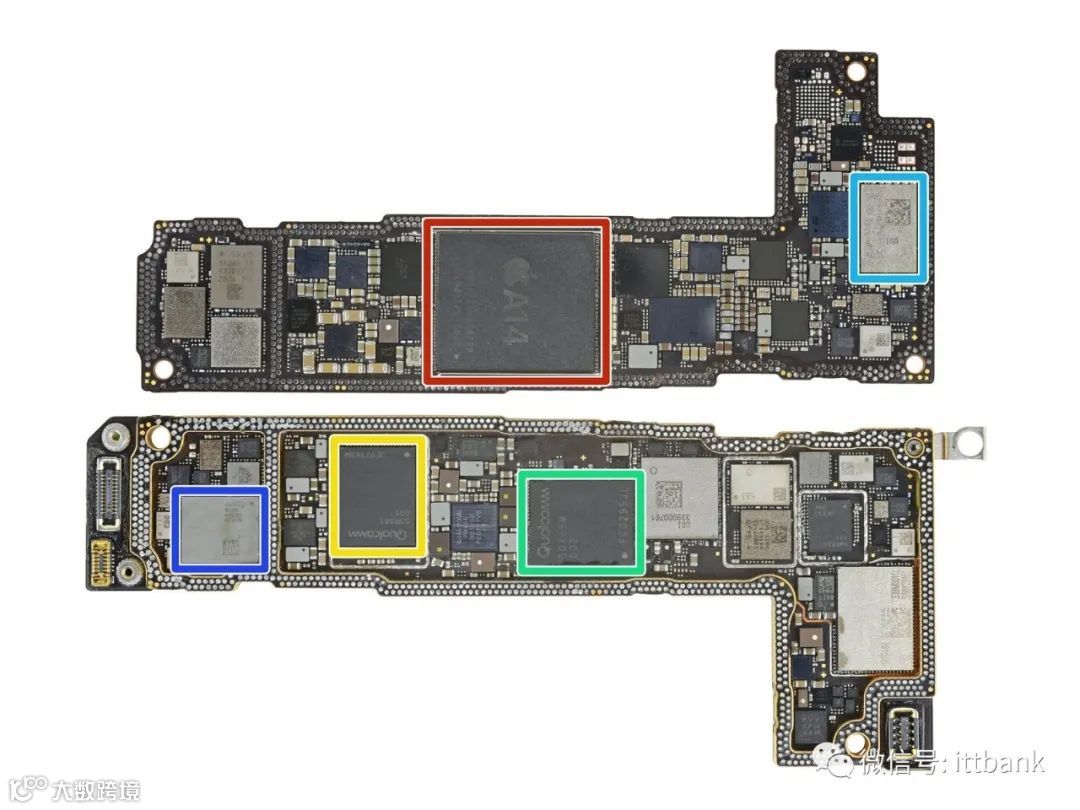

▲主板芯片包括：
●红色部分：苹果 APL1W01 A14 仿生 Soc
内存：MT53d512M64d4UA-046 XT：F 4 GB LPDDR4 SDRAM （12 专业版上 6 GB RAM）
●橙色部分：KICM224AY4402TWNA12029， 可能是 64 GB 的三星闪存存储。
●黄色部分：高通SDR865 5G 和 LTE 收发器
●绿色部分：高通SDX55M 5G 调制解调器 RF 系统和 SMR526 中频 IC
●浅蓝色部分：USI/苹果U1超宽带芯片
●深蓝色部分：Avago 8200 高/中功率放大器，带集成双工
●粉色部分：：苹果 APL109 4343S00437 PMIC 电源管理芯片

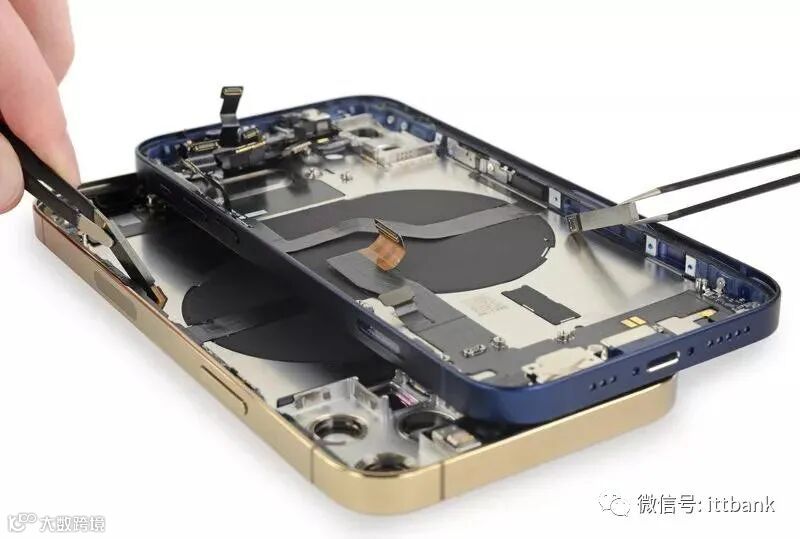

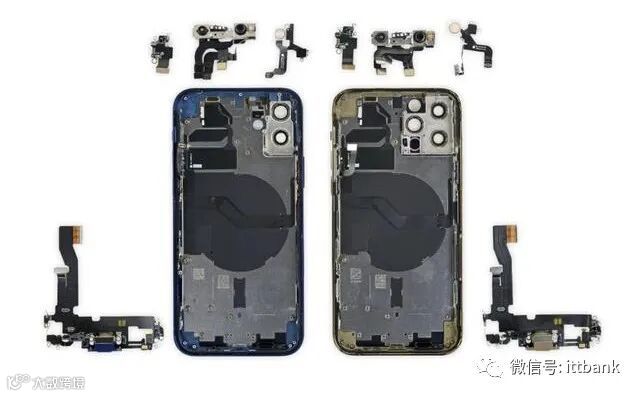

▲主板拆解完，就剩边框上的人脸识别模组、闪光灯排线、音量键排线以及无线充电模块等等。

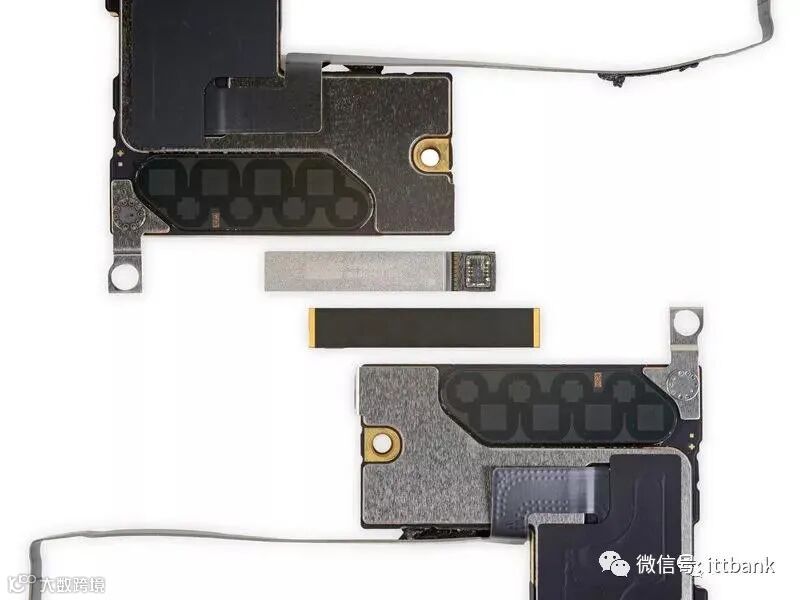

▲在美国版型号配有一些漂亮的 5G mmWave 天线模块，一个嵌入在框架的一侧，另一个嵌入逻辑板的背面。

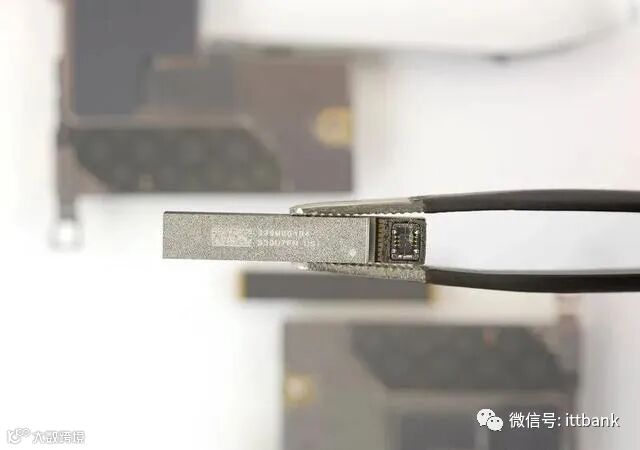

▲框架中嵌入的天线是 USI ，标有 339M00104 S30U7FH。

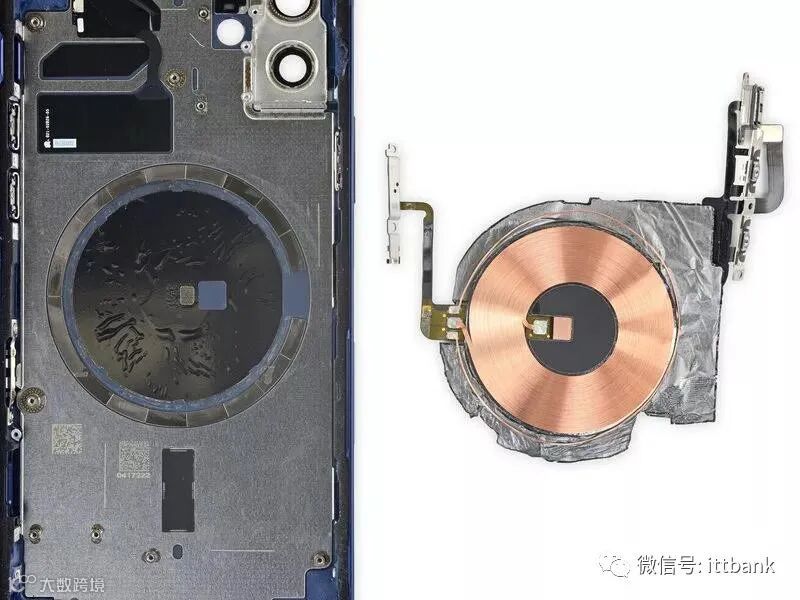

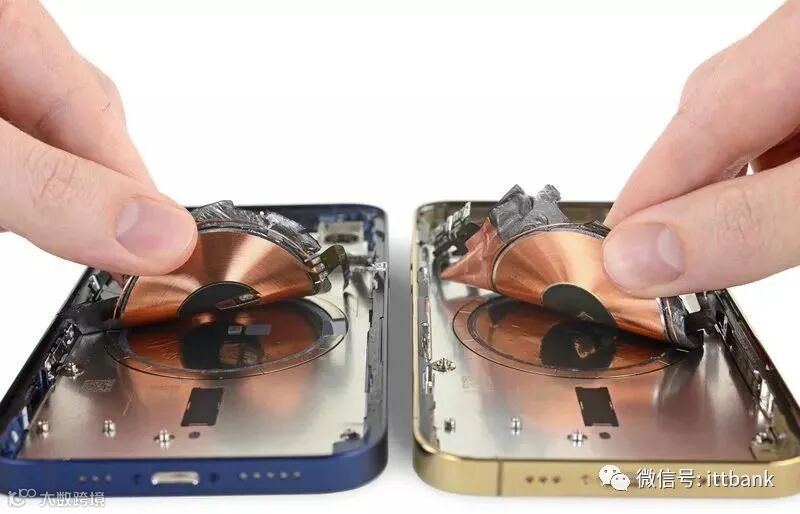

▲看一下MagSafe 的充电阵列，线圈不是什么新鲜事，神奇的是iphone12在线圈周边布置了18个磁铁。
