DIN 7/16射频转接器 | 低插损、低驻波、低互调

微波射频网

2022-05-26

导读：高品质微波毫米波器件供应商RFTOP®（频优微波）近日推出4款N型转DIN 7/16射频转接器，频率范围DC-7.5GHz，产品具有低插损、低驻波、低互调、高性价比特点。

DIN 7/16 射频同轴连接器也称作7/16 DIN 同轴连接头、7/16 连接器、L29连接器或2.3型接头，是在N型同轴连接器的基础上发展而来，最早开发于 1960 年代，并按照 IEC 60169-4 进行标准化。其中的7代表内导体外径、16代表外导体内径，7/16=2.3。其结构为为螺纹连接结构，通过接触面三元合金电镀来减少互调失真。六角形螺母可以用扳手拧紧，提供更稳固的连接而进一步减少信号畸变。

DIN（7/16）射频同轴连接器与N型连接器相比，减少了互调失真、提升了电压驻波比VSWR性能、具有更稳定的电气和机械连接特性、更好的热耗散和耦合机制以及更大、更持久、更可靠的内导体，其使用寿命更长，稳定性更佳。

高品质微波毫米波器件供应商RFTOP®（频优微波）近日推出4款N型转DIN 7/16射频转接器，频率范围DC-7.5GHz，产品具有低插损、低驻波、低互调、高性价比特点。DIN 7/16接头为高功率低互调射频连接器，专为中大功率场合而设计，其特点是功率容量大、电压驻波比小、三阶交调性能优越、气密性好，广泛应用于广播电视、无线蜂窝基站、微波通讯系统的天线系统、主馈电缆、跳线连接使用。

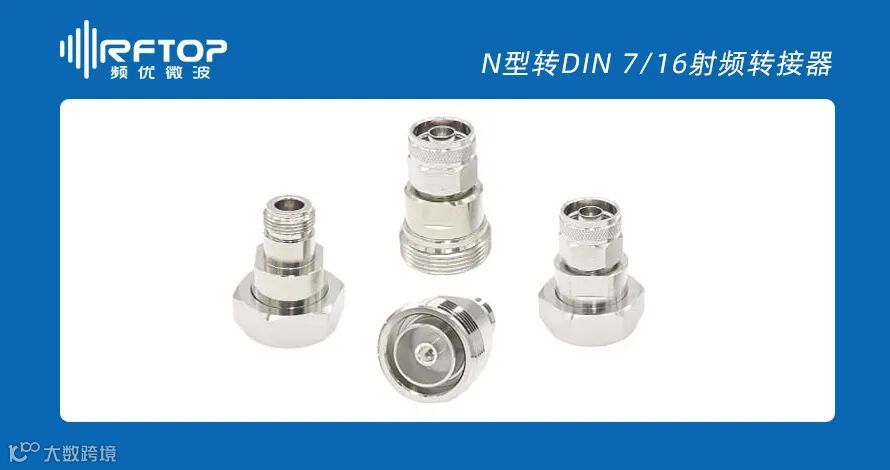

RFTOP 4款N型转DIN 7/16射频转接器

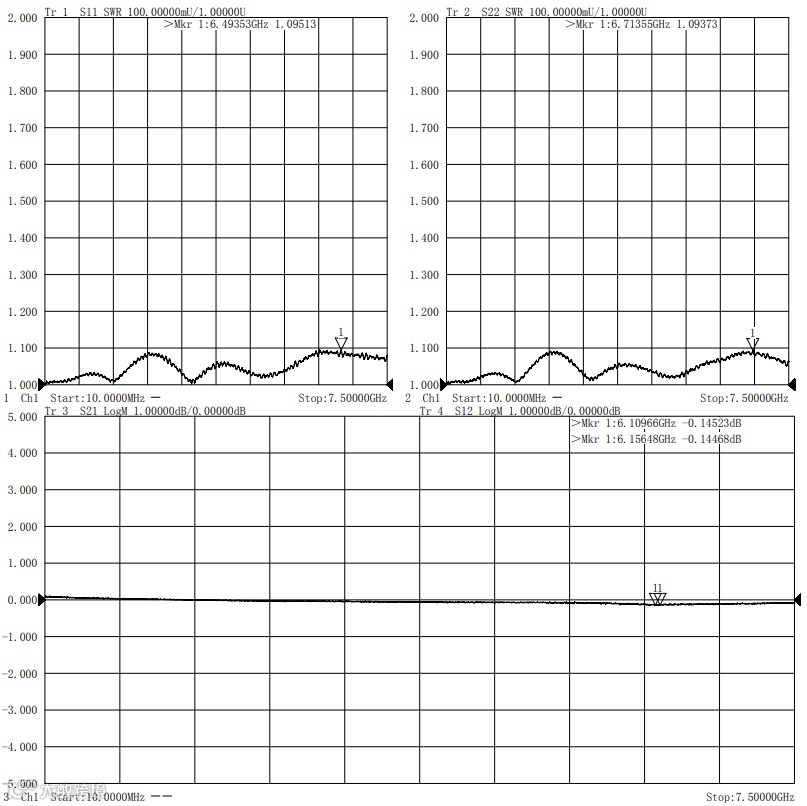

DC-7.5GHz N母转 DIN公转接器实测曲线

4款N型转DIN 7/16射频转接器，已在RFTOP网站（www.rftop.com）发布，并在RFbuy射频商城（www.rfbuy.com）上架在线销售。产品无最小起订量要求，提供极速交货服务，通过RFbuy小程序、微信公众号、PC网站可在线购买。

欢迎在线购买或联系我们销售

RFTOP致力于为业界工程师提供高品质的产品和一流的购买体验。95%的产品可以当天发货，无起订量要求，售价含13%增值税（可在线自助开具电子专票），并提供实时库存查询和无忧售后等服务。

您也可以联系我们的销售工程师索取更多产品资料和信息，同时支持定制特殊应用的产品。

采购下单、产品定制、技术咨询、商务合同

识别二维码联系售前工程师

服务电话：0755-88840350
咨询邮箱：service@rfbuy.com

推广产品：

2022版力矩扳手选型指南

现货热卖：2.4mm母转 1.85mm母精密转接器|不锈钢材质, DC-50GHz ,VSWR ：1.2

现货供应：超性价比N公头负载 | 接头铜镀镍，DC-18GHz，10W，圆形，售价仅72元！

关于RFTOP

RFTOP^®（频优微波）是一家专注研发、销售高品质微波毫米波器件的供应商，主要产品包括固定衰减器、同轴负载、转接器、波导同轴转换器和电缆组件等频率覆盖DC-110GHz，产品广泛应用于无线通信、航空航天、测试测量、科研院校等领域。RFTOP投资兴建的小型智能化仓储为业界提供极速交货服务，同时可根据用户的不同需求提供3-15天小批量快速定制服务。
