T5260A-2KA毫米波测试分享
滤波器 ZBF6 测试实例

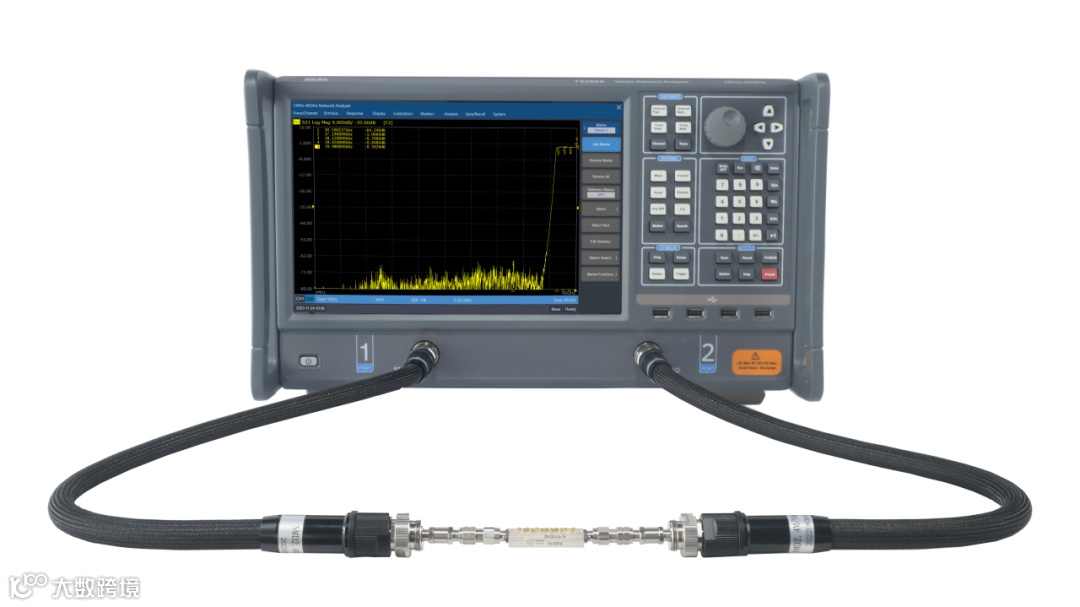

1、测试场景图
图 1 测试连接图

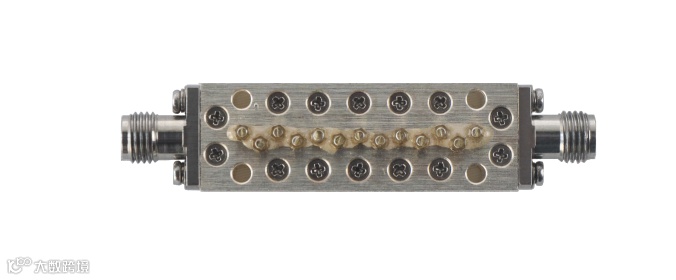

2、被测件 ZBF6-C38.5-3G-1354 滤波器实物图
图 2 被测件实物图
3、测试内容（带外抑制、通带损耗、驻波比）
①带外抑制及通带损耗测试

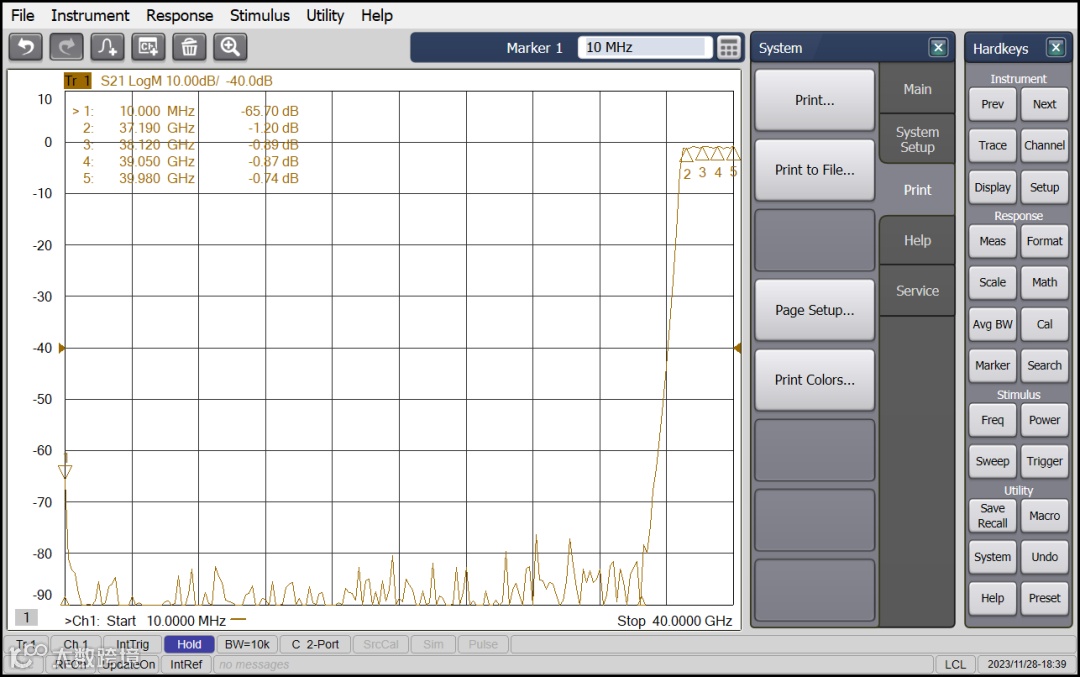

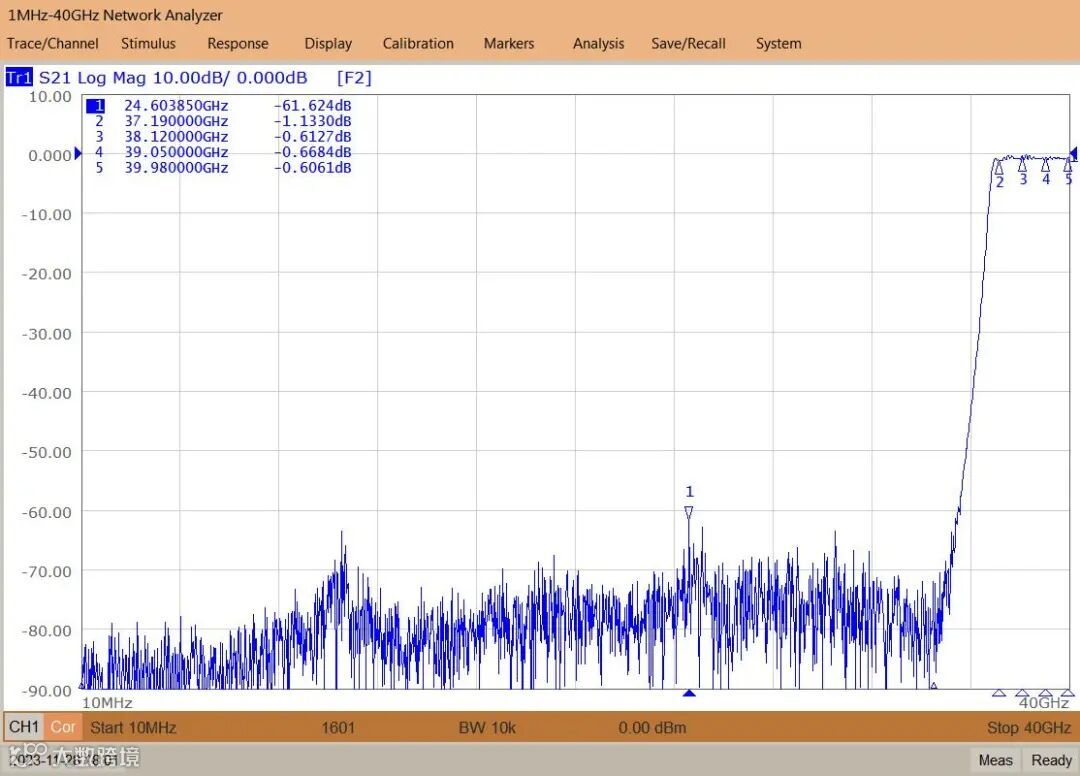

首先呈现的是全频段的带外抑制及通带损耗测试，根据被测滤波器手册参考频点，带外抑制在 DC-34.5GHz 内，测试值应小于-40dB；通带损耗在 37GHz-40GHz 内，测试值应≥ 2dB，T5260A-2KA 及同行测试结果如图3、图4所示。
图3、图4 带外抑制及通带损耗测试
②驻波比测试

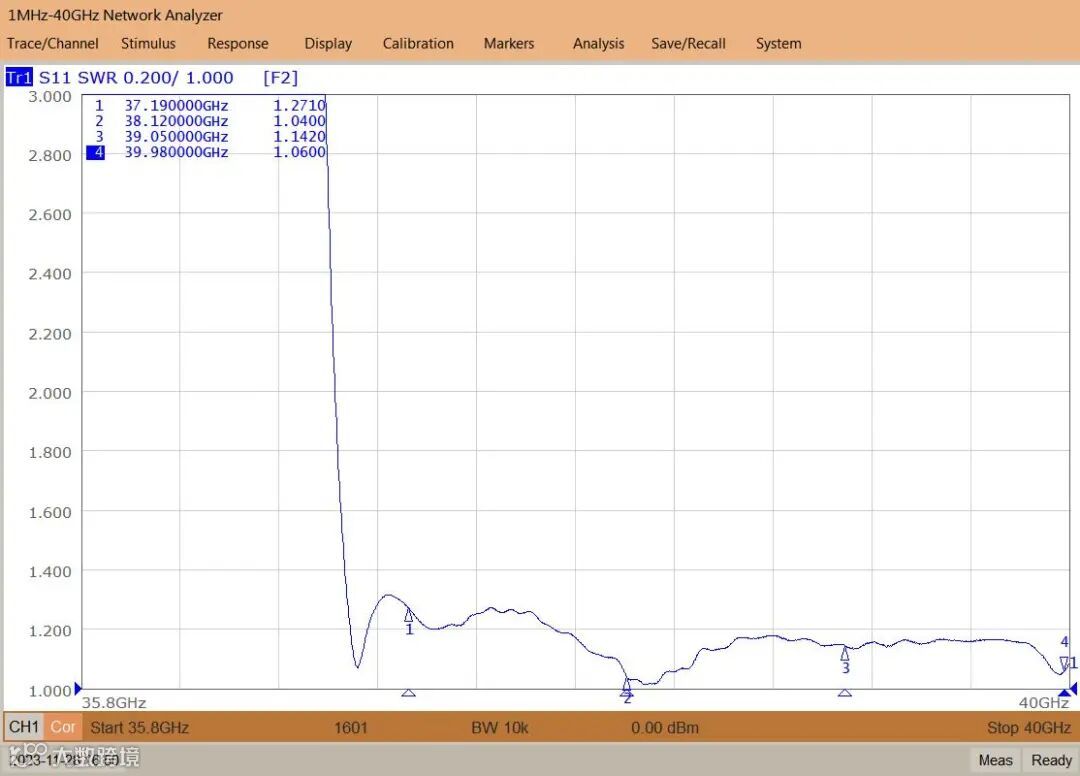

现在呈现的是驻波比测试，根据被测滤波器手册参考频点，驻波比在 37.19GHz-40GHz内，测试值应≤ 2，T5260A-2KA 及同行测试结果如图5、图6所示。
图5、图6 驻波比测试

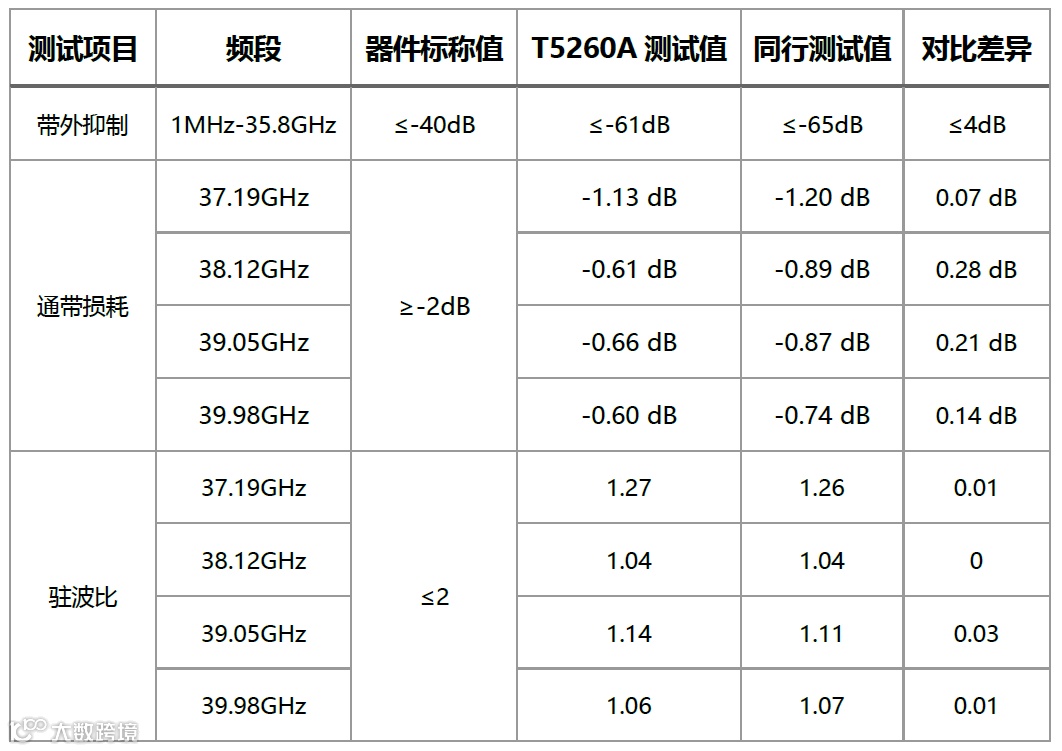

4、测试数据对比表
