T5260A-2KA矢量网络分析仪关于肖特玻璃材料测试的实例分享
引言：本期测试的是肖特玻璃AF35G材料，该材料具有耐高温、膨胀系数低、出色的阻隔性能等特点，且因本身的耐化学性优异，高抗水解性以及良好的溶出物和析出物特性，可最大程度地减少药物与容器之间的相互作用。常用于安全储存敏感药物、仿制药品和现代生物药物等领域。
谐振腔法常用于低损耗介质材料电磁参数测量，突出优点是测量准确度高，可广泛运用于航空航天、通信、电子电工等行业领域，实现对薄膜、基板类材料的电磁参数测试。本次分享的是使用分离式谐振腔法，测量肖特玻璃AF35G材料在微波特性上的介电常数和损耗角正切值。
测试场景图
图1 测试场景图
被测材料实物图

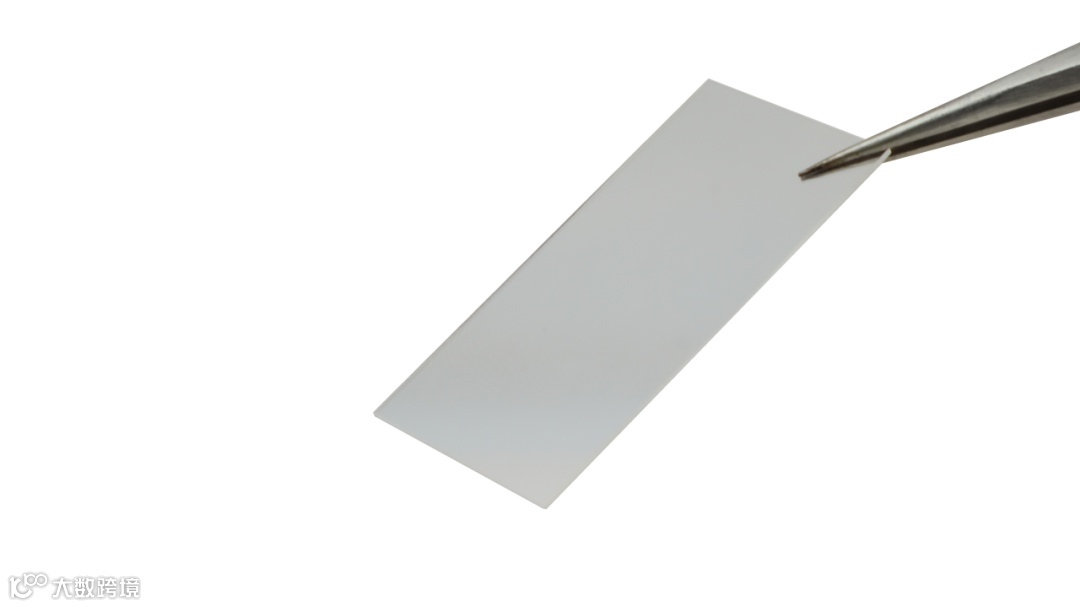

图2 肖特玻璃AF35G材料样品图
测试原理
分离式谐振腔常用于平板、薄膜类介质材料的测量，测量其在高频微波频段的介电常数和损耗角正切值。
将玻璃样品置于分离式谐振腔中，通过矢量网络分析仪连接测试夹具，测量样品放置前和放置后谐振峰的频率偏移量△f以及品质因数Q值变化，然后基于严格的电磁场分析，软件计算得到材料的介电常数和损耗角正切参数。

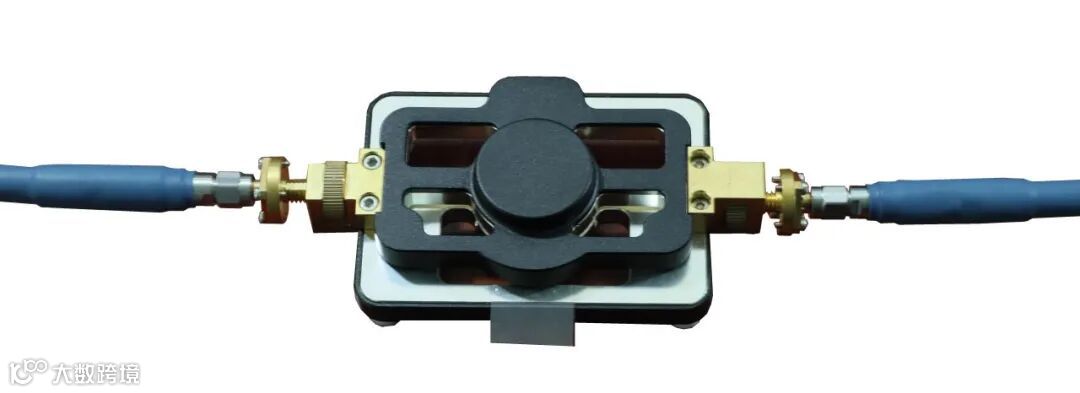

图3 分离式谐振腔测试示意图
测试内容
根据手册指标要求，被测样品（肖特玻璃AF35G材料），在测试频率9.8GHz附近，其介电常数实部的测试结果标称值为5.1，系统误差允许范围为±0.1以内；损耗角正切值的测试结果标称值为6.4x10^-3，系统误差允许范围为±0.001以内。
经过测试，数据结果如下所示。
置样后介电常数测试（10GHz）

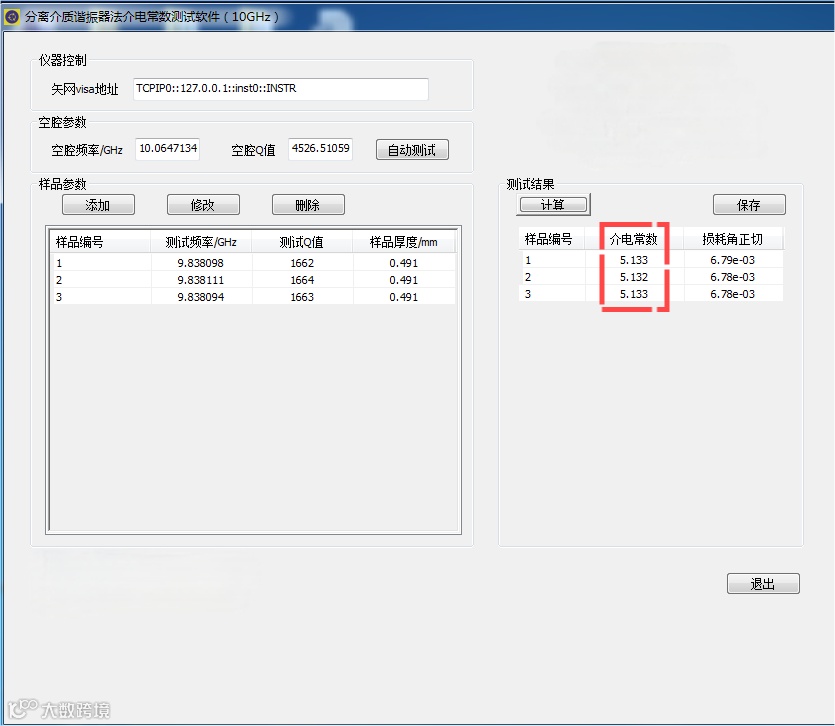

如图所示，在夹具中放入肖特玻璃AF35G材料后，由材料测量软件抓取当前矢量网络分析仪的S参数数据，计算出样品的三次介电常数测试值，分别为5.133，5.132，5.133，取平均值即5.1327。
参考第三方的数据报告，测试结果精确度符合要求。
4.2 置样后损耗角正切测试（10GHz）

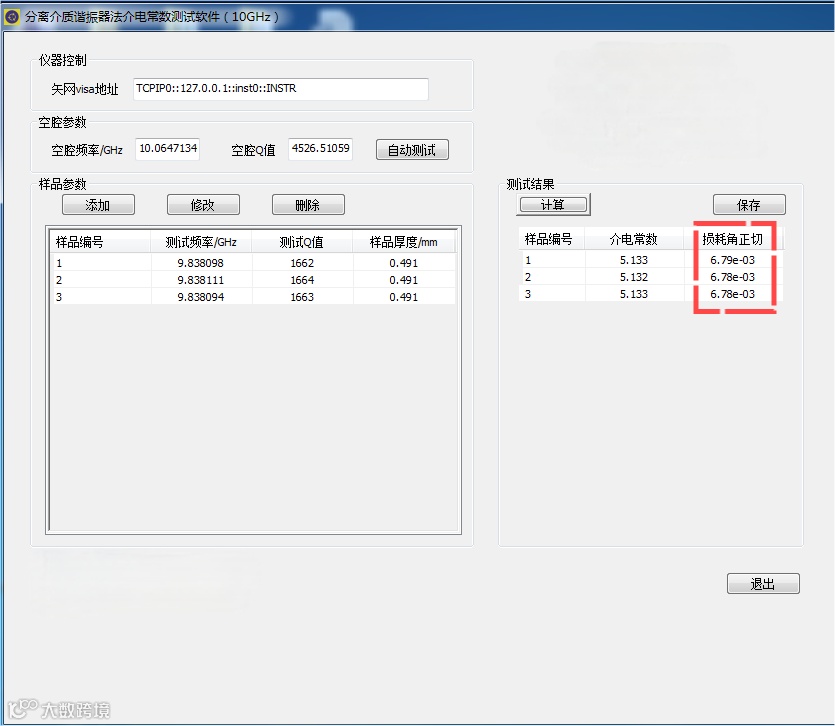

如图所示，在夹具中放入肖特玻璃AF35G材料后，由材料测量软件抓取当前矢量网络分析仪的S参数数据，计算出样品的三次损耗角正切测试值，分别为6.79x10^-3，6.78x10^-3，6.78x10^-3，取平均值即6.783x10^-3。
参考第三方的数据报告，测试结果精确度符合要求。
测试结果
|
测试频率（10G） |
创远介电常数实部 |
第三方检测机构 |
对比差异 |
|
介电常数 |
5.1327 |
5.1 |
0.0327 |
|
损耗角正切 |
6.783x10^-3 |
6.4x10^-3 |
0.383 x10^-3 |
结论
经过对比测试，肖特玻璃AF35G材料的介电常数和损耗角正切值，指标符合实验室标称值。
