T5260A-2KA网分关于聚四氟乙烯材料自由空间法测透波率实例分享
引言：本次使用自由空间法测试聚四氟乙烯材料，该材料以其优异的耐高低温性能、化学稳定性、良好的绝缘性能、非黏附性、阻燃性和自润滑性，在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛的应用。
本次分享的是使用自由空间法，测量聚四氟乙烯材料在微波特性上的透波率，该方法适用于测量均匀、各向同性的固体材料，无需对样品进行破坏或接触，保证样品完整性，测量结果稳定可靠。
测试场景图

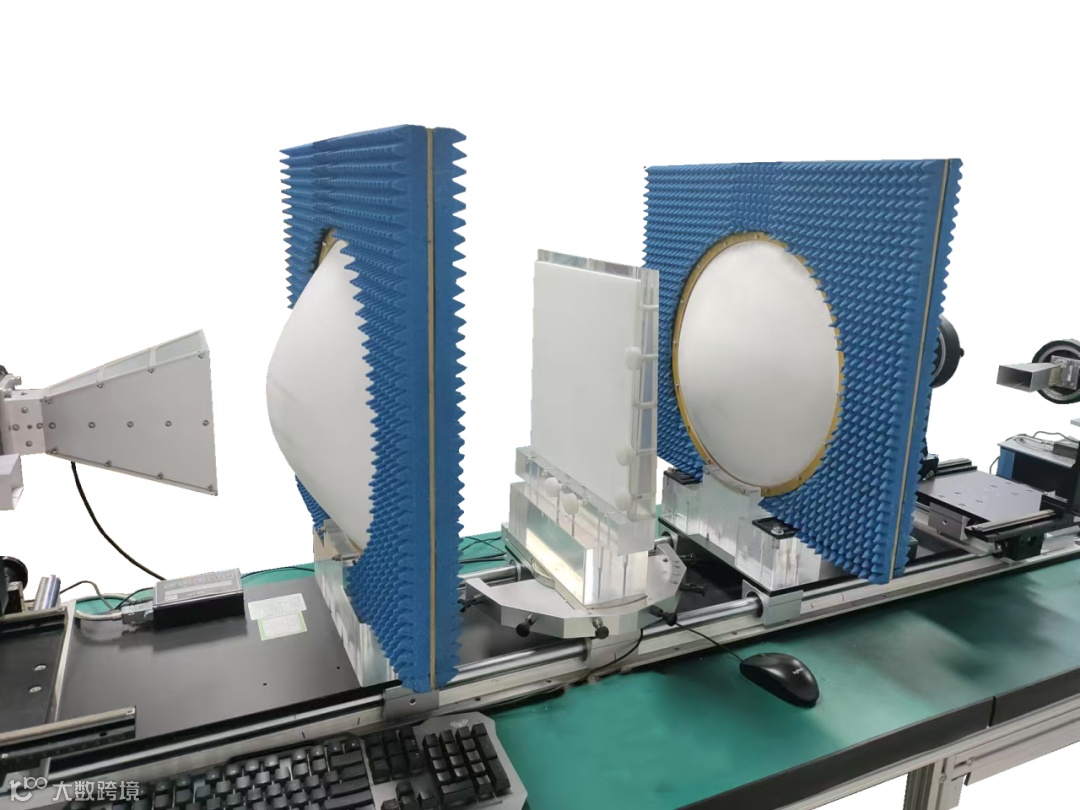

图1.1 测试夹具图

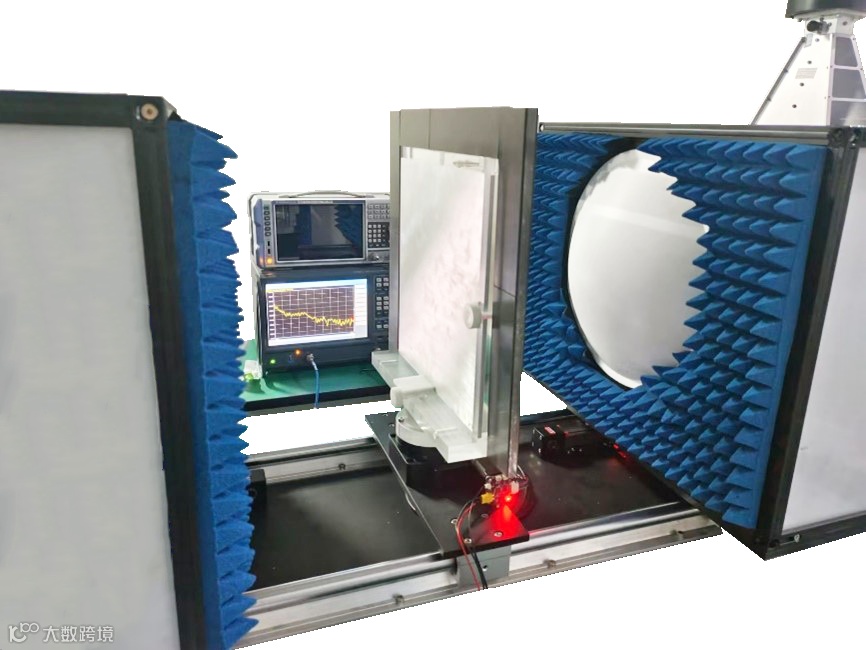

图1.2 测试场景图
被测材料实物图

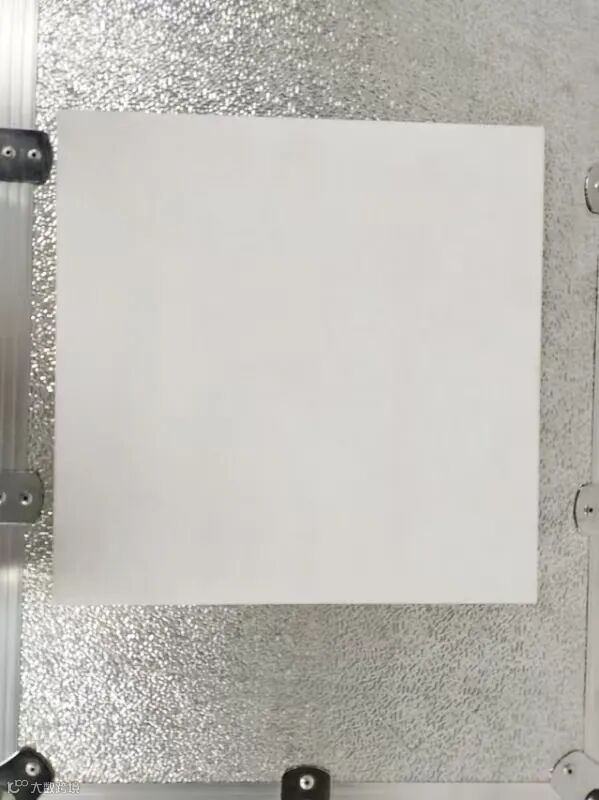

图2 聚四氟乙烯样品图
测试原理

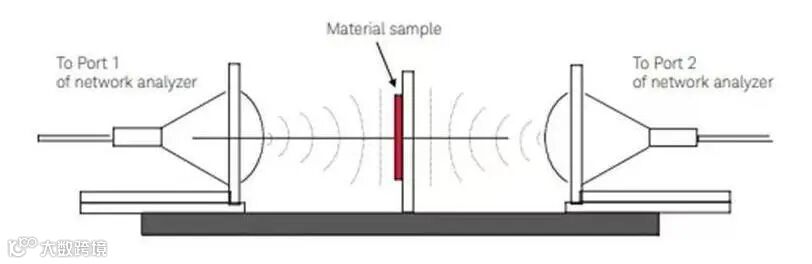

图3 自由空间法原理图
自由空间法测透波率是一种用于测量材料表面透波率的方法，基于电磁波穿过材料内部的透射原理，通过测量电磁波传输路径的角度和强度来计算材料的透波率。
测试时，先将光源固定在一个位置，然后将测试仪放置在被测材料表面上。仪器中的探头会发出电磁波，电磁波穿过材料内部后，一部分电磁波会被反射回来，通过天线接收。检测器会记录下电磁波的入射角度和反射角度，并根据测量值计算出材料的透波率。
测试内容
1.矢网初始化，连接网分，设置基本参数，包括：测试频段、功率、中频带宽、点数。
2.调节透镜和被测样品之间的距离，使透镜的焦距聚焦在被测样品的中心。调节天线位置，达到聚焦的全反射。
3.矢网校准：两暗箱位置都不动，矢网上选择对应的校准件，然后进行直通校准。
经过测试，数据结果如下所示。

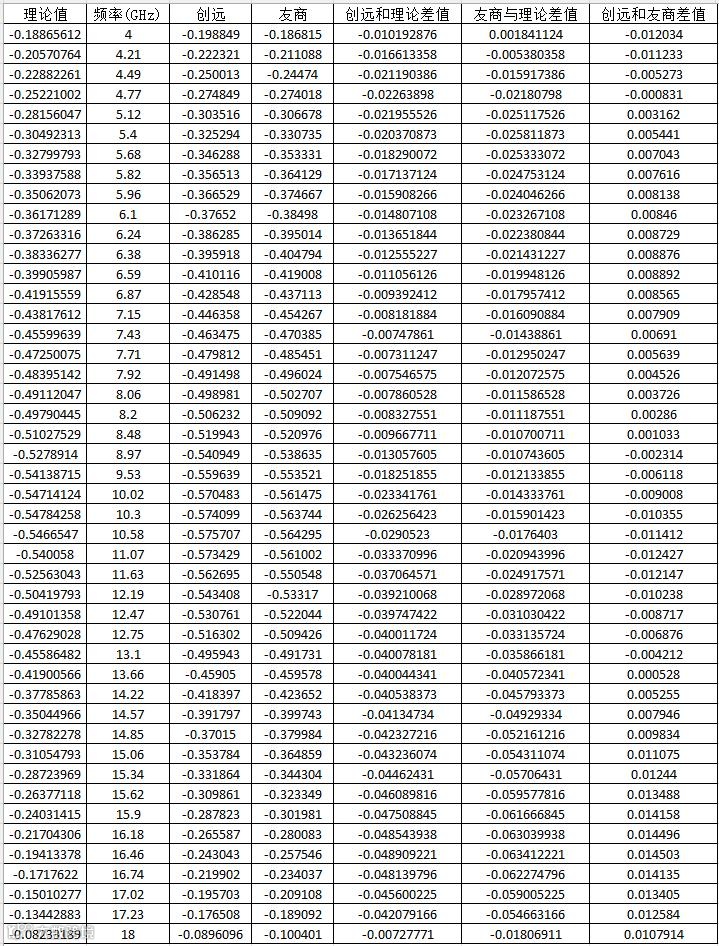

图4.1 样品透波率测试数据图
误差允许范围在0.5dB以内，经过软件计算后，符合指标要求，如下图所示。

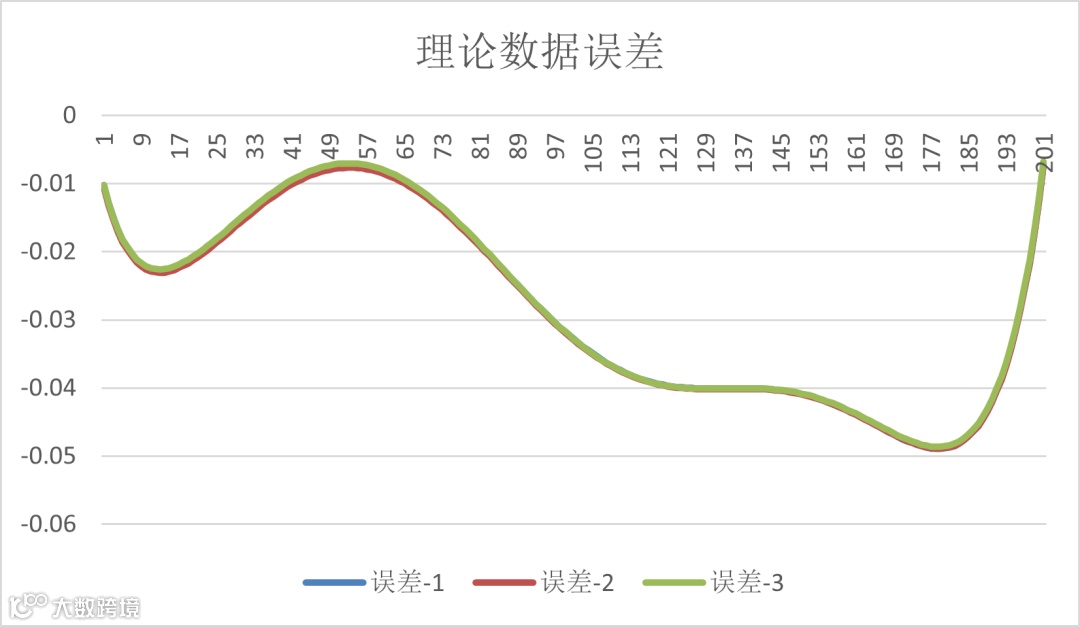

图4.2 样品透波率实测与理论差值图

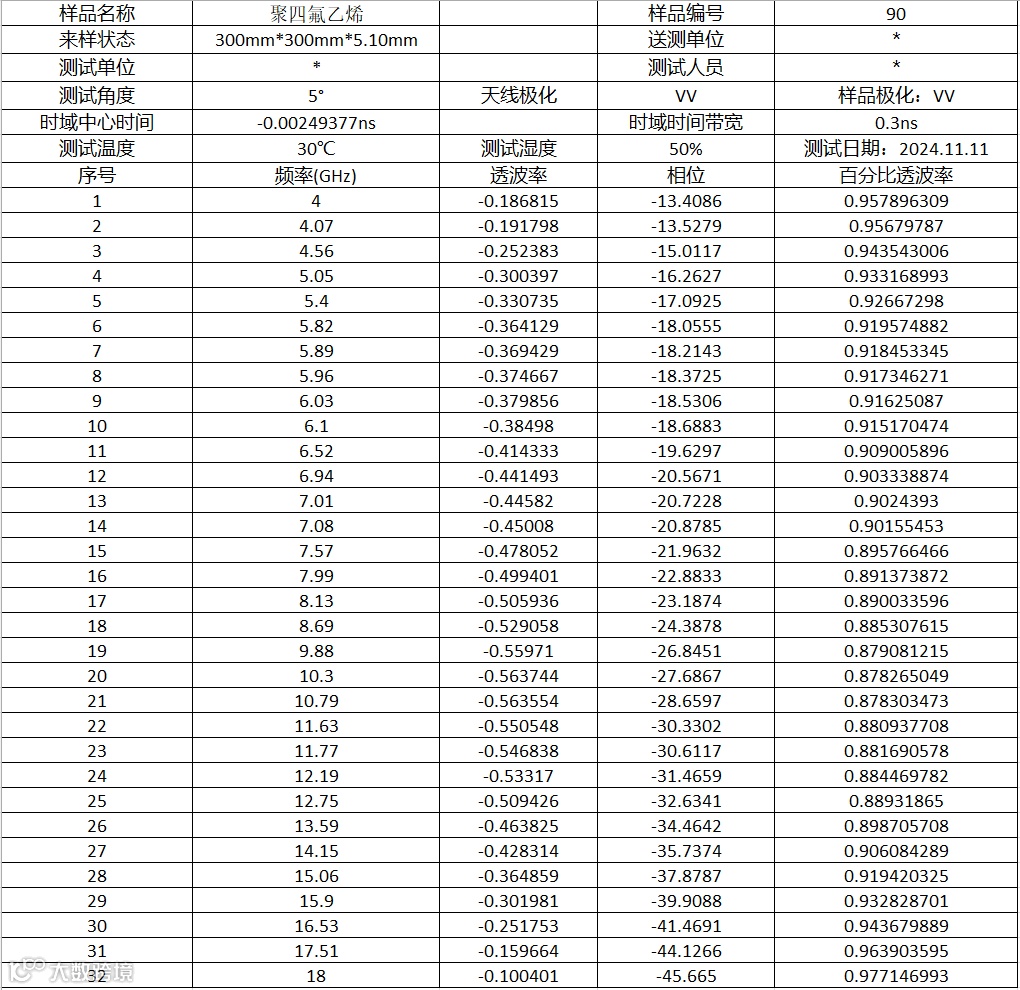

测试数据一览表：
结论
经过测试，聚四氟乙烯材料的透波率指标符合实验室标称值。
