【展品抢先看】微波芯片和微系统——中科芯集成电路有限公司

IME微波会

2023-07-18

导读：展位号221，诚邀您莅临参观8月9-11日上海世博展览馆，第16届IME上海微波及天线会！

诚邀您莅临参观 IME2023上海

展位号：221

中科芯集成电路有限公司坐落在山灵水秀的无锡，是集成电路研发、生产的重点骨干研究单位。公司已形成以总部，四基地，八大研究中心/分公司（北京、上海、深圳、南京、武汉、西安、厦门、成都）的发展格局。

为了更好地聚集高端人才、实现产业的快速发展，中科芯集成电路有限公司于2017年7月19日成立了南京分公司，致力于集成电路和微系统方面进行创新；针对智能控制、中国制造2025的需求，积极推进核心芯片的研发及方案推广。南京分公司现有人员300余人，位于国家级江北新区研创园孵鹰大厦10层、12层、15层，及江宁九龙湖国际企业园A1栋13层，办公面积6500平方。目前在板卡应用开发，大屏LED驱动芯片，微波芯片，无线收发系统级项目等方面，取得了卓越成果，落地项目已有200多个。

中科芯产品主要包含两大类：微波芯片和微系统。微波芯片包括19条货架产品系列，频率范围覆盖DC~50GHz。货架产品系列包含：幅相多功能芯片，功率放大器，低噪声放大器，驱动放大器，数控移相器，数控衰减器，开关，混频器，倍频器，固定衰减器，均衡器和限幅器等。微系统SIP产品主要有：变频微系统，中频双向放大衰减微系统，幅相多功能集成微系统等。

展品抢先看

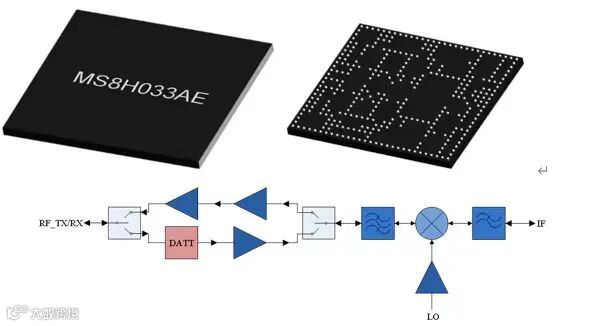

展品一：C波段变频微系统

产品型号：MS8H033AE

集成芯片：收发开关、混频器、本振放大器、射频放大器、带通滤波器、6位数控衰减器、电源调制芯片

功能概述：可实现5×××～5×××MHz与5××～6××MHz频段之间的信号频率变换、放大、衰减以及收发链路切换功能

RF频率范围：5×××～5×××MHz

LO频率范围：5×××～6×××MHz

IF频率范围：5××～6××MHz

6位衰减器：0.5dB

变频增益：11dB@TX，15dB@RX

工作电流：110mA@5V，8mA@ -5V

LO输入1dB压缩点：-12dBm

外形尺寸：10.68mm×11.88mm×0.6mm

展品二：CNW4P3030A

CNW4P3030A是一款砷化镓6位数控移相器芯片，工作频段覆盖0.3~3GHz，基本移相位为-5.625°、-11.25°、-22.5°、-45°、-90°、-180°，插入损耗小于18dB。该芯片采用0/+5V电压控制，所有芯片产品经100%射频测量，在整个工作频段内具有优良的移相精度和端口驻波。芯片背面进行了金属化处理，适用于导电胶粘接工艺。

性能特点

工作频段：0.3~3GHz

插入损耗：16dB

寄生调幅：±1dB

RMS相移精度：2.5°

开关时间：20ns

芯片尺寸：5mm×3.45mm×0.1mm

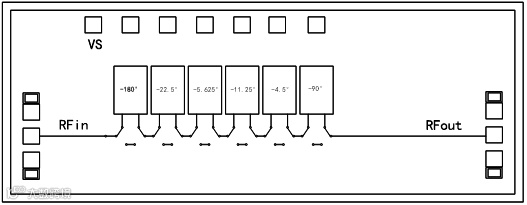

功能框图
