平面图空间信息太抽象，交叉设计成果重叠，雾里看花；
设计交底信息传递不清，技术员照图施工，水中望月。
周口燃机加强工程建设的科学管理和保障信息传递高效高质，通过应用三维可视化技术，将二维图纸、设备厂家资料及部分由现场测绘取得的数据通过三维建模软件构建全厂三维模型，利用数字化电厂信息管理平台发布信息，要求三维建模与工程建设同步进行，并且建模进度早于施工进度。采用三维工程信息模型可以准确、直观的将全厂总貌及细节呈现在眼前；与此同时，借助三维模型还可以发现设计中的缺陷、不足，并在施工前得到及时改正。

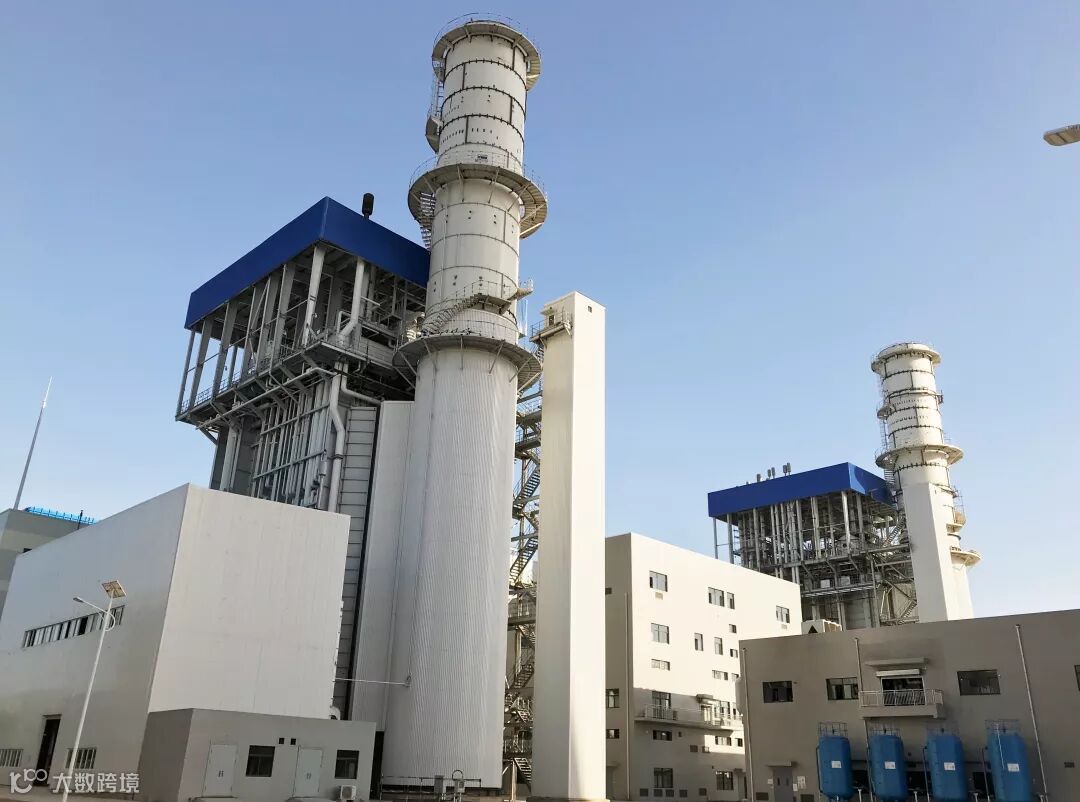

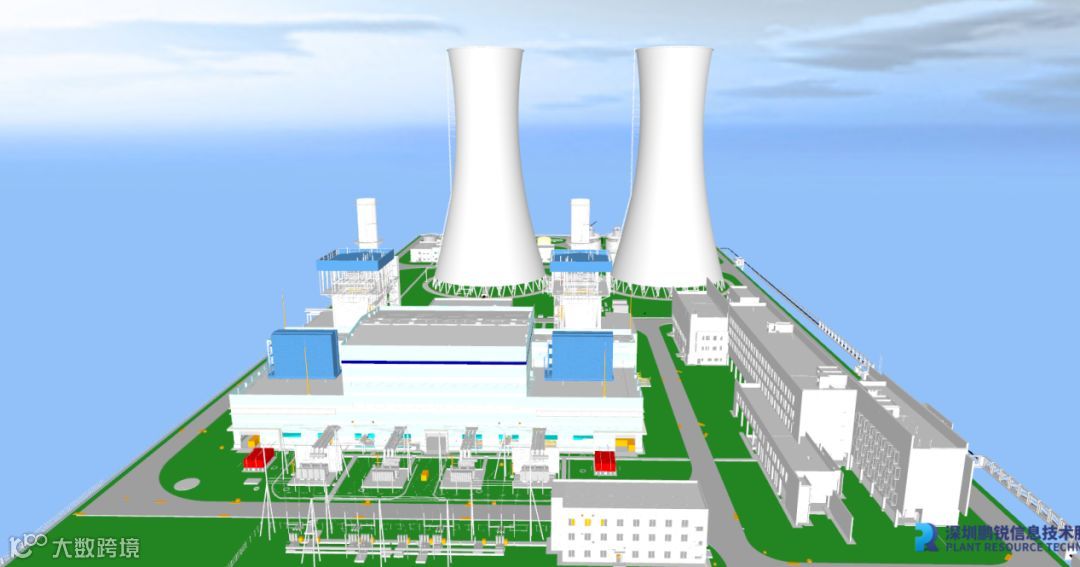

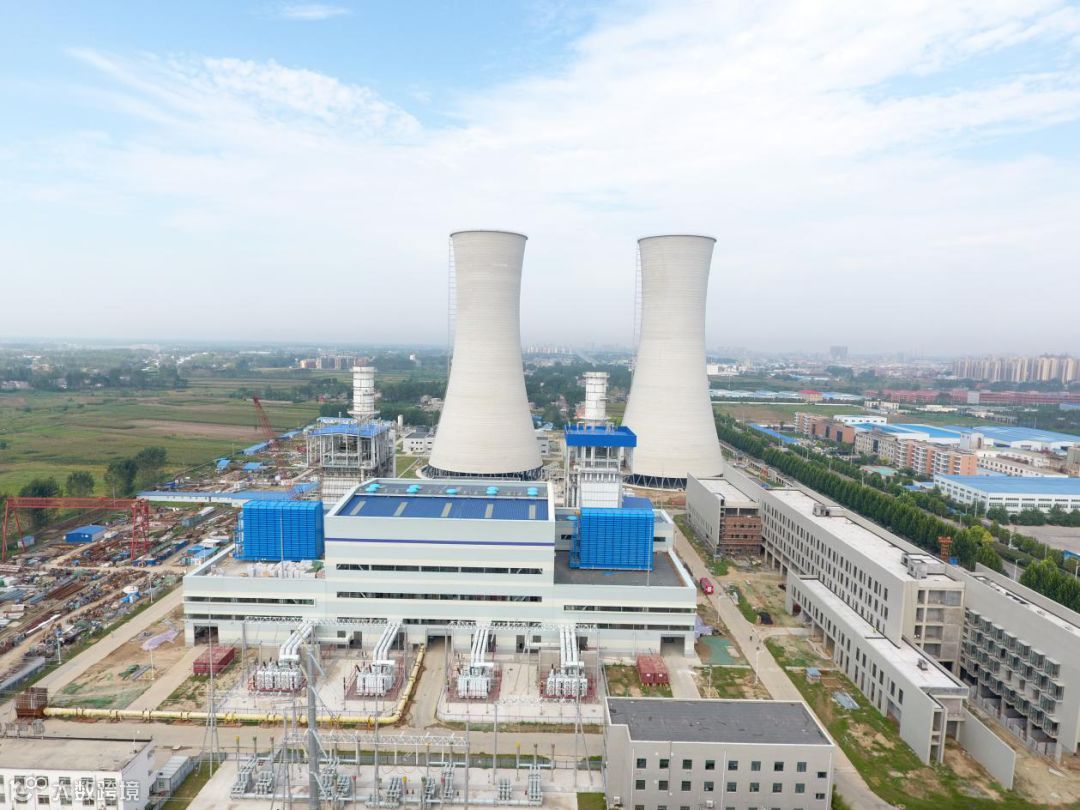

电厂实景和三维工程信息模型
1、超前消除设计缺陷
1.1总图和设备布置图纸合理性检查
1.2设备检修安全性和可操作性检查
1.3消防设备布置和安全通道合理性检查
1.4管道布置三位碰撞检查和小管三维设计
1.5阀门布置和操作空间合理性检查
1.6.....
2、可视化技术辅助开展工程建设“四大控制”
3、承载数字化电厂动静态数据和人机交互基础
1、每一批施工图出具20天内完成建模，25天内完成碰撞检查反馈，30天内完成设计初步修改意见收集；
2、以施工图、设备安装图、设计变更单、设计图纸交底、焊口布置图等资料为基础，建立1：1的三维工程信息模型，并且设计与工程建设同步开展；
3、重点设备精细化建模；
4、三维工程信息模型具备以KKS编码为核心的发电运行动态数据交互能力；
5、三维工程信息模型具备与工程图纸、施工过程记录、厂家设备资料、发电运行规程图等静态数据的交互能力。
国家电投集团周口燃气电厂工程（2×450MW等级燃气-蒸汽联合循环热电厂）数字化电厂项目于2017年01月正式启动，截至2018年8月份，总共完成1316卷册图纸的三维工程信息模型设计工作。
（1）厂区建筑物综合布置

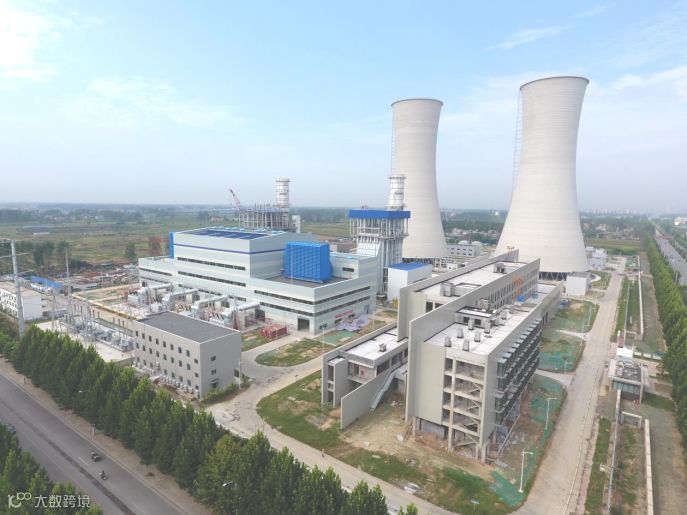

周口燃机东至西向视角
周口燃机东北至西南向视角
周口燃机北偏东至南偏西向视角

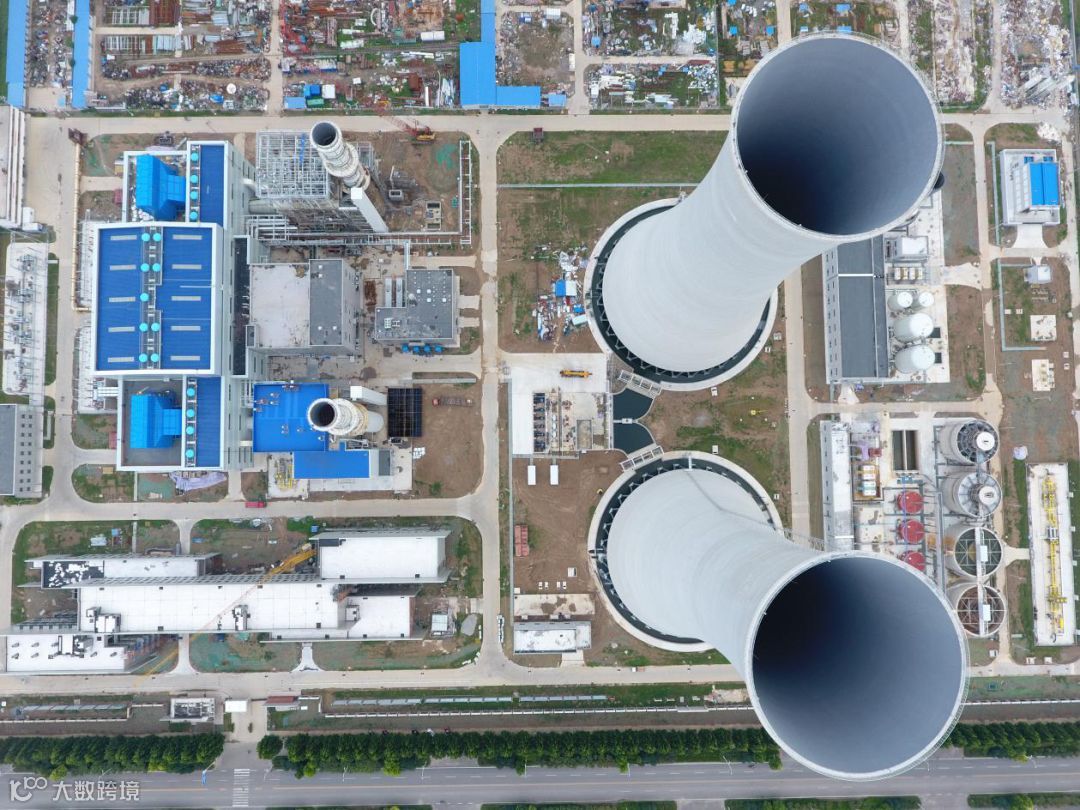

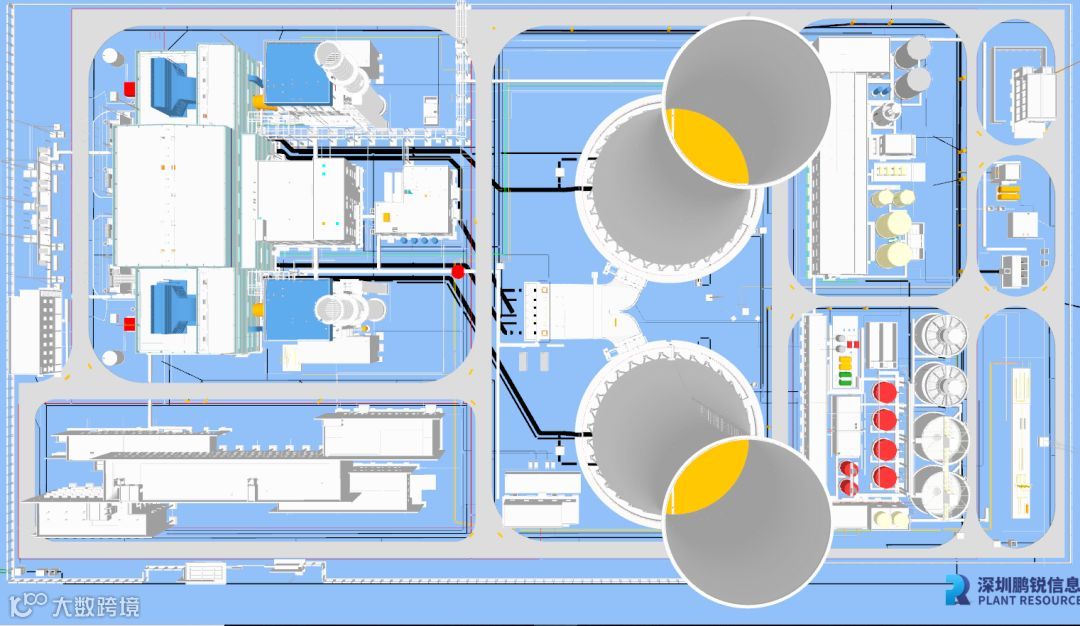

周口燃机俯视图
（2）汽机房工艺布置

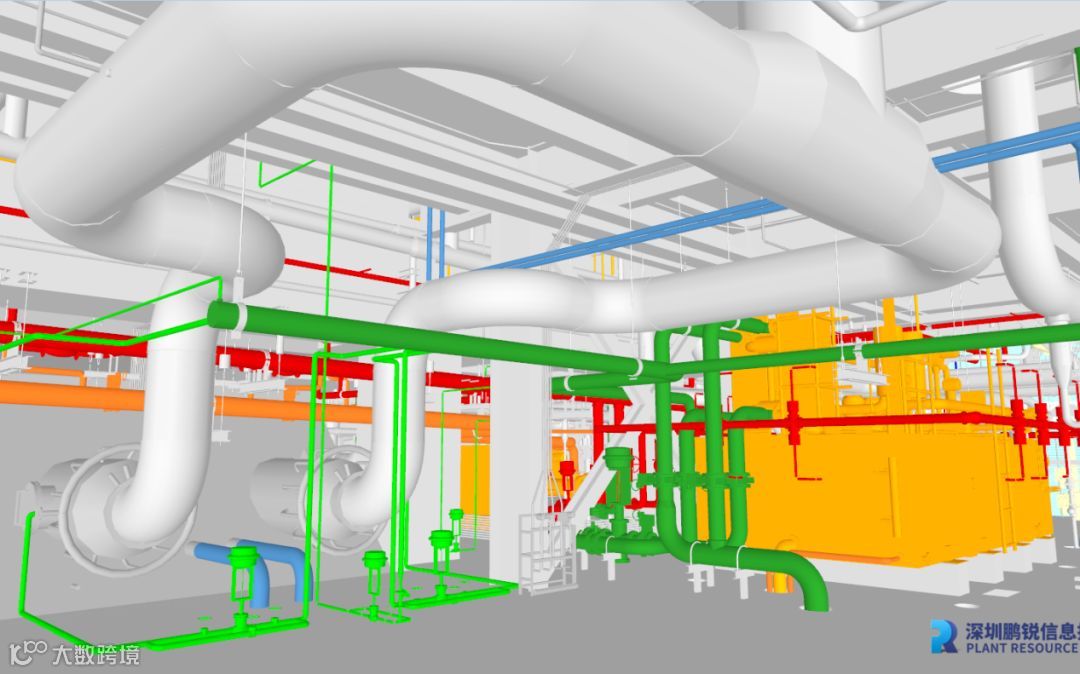

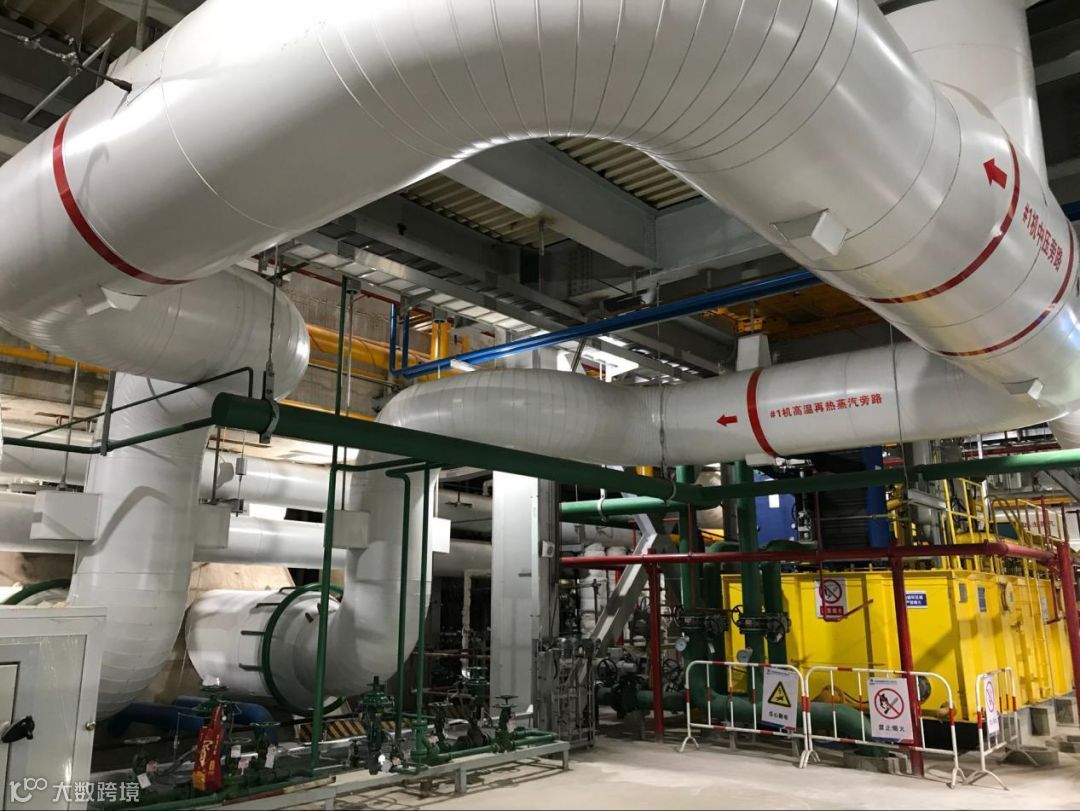

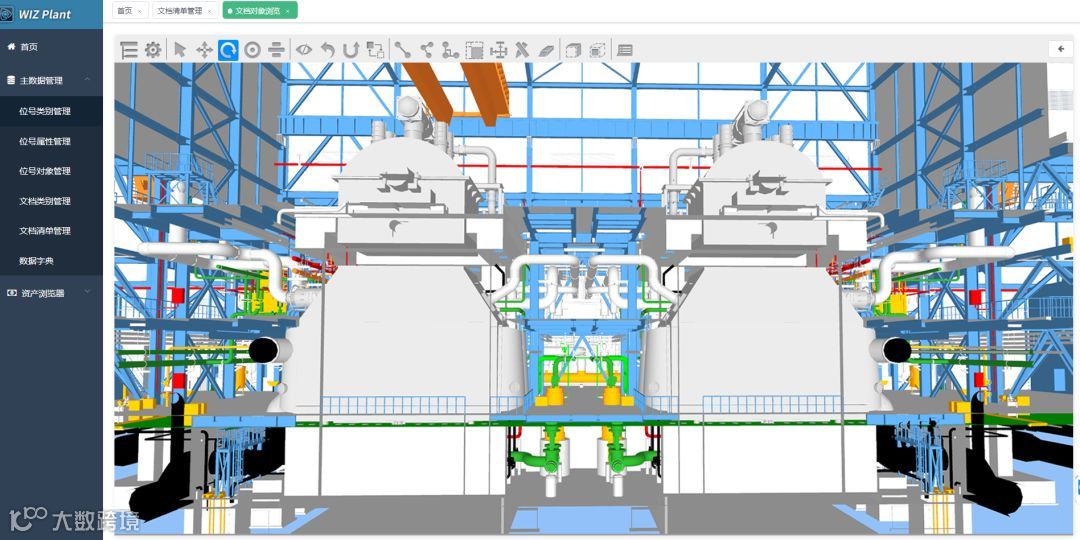

凝汽器、汽机辅助设备及小管道

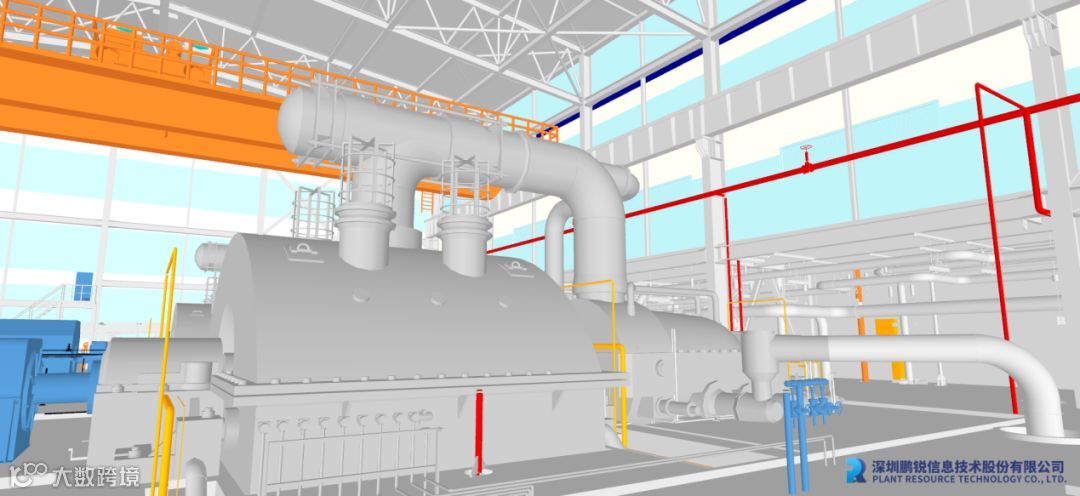

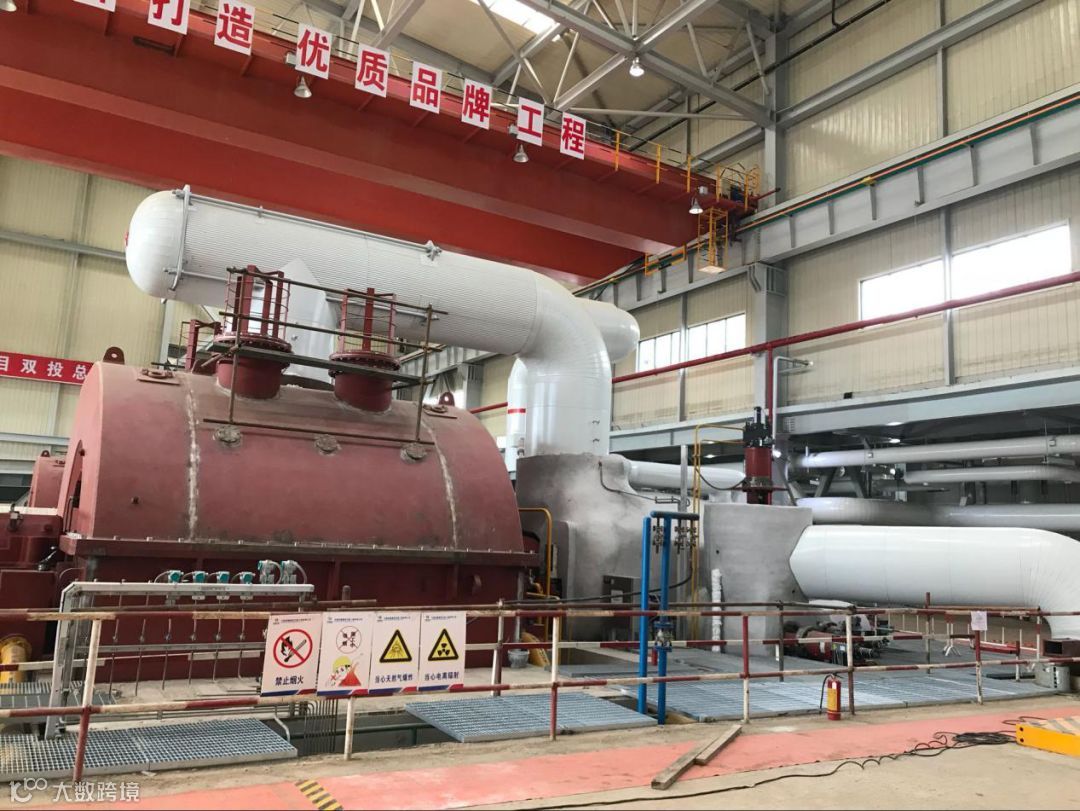

汽机高中、低压缸及小管道

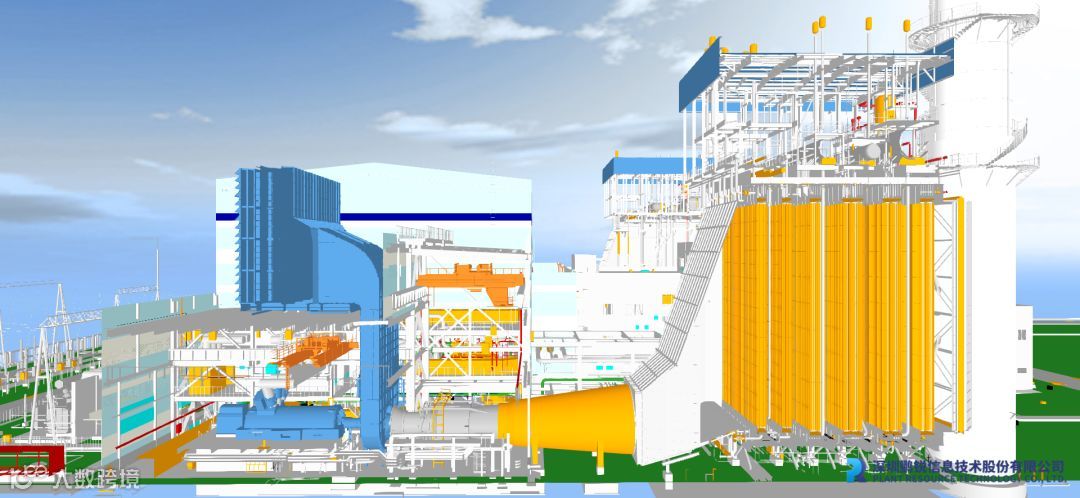

（3）燃机岛工艺布置
燃机岛轴线布置剖面
（4）汽机房竖向布置
汽机房竖向剖面（含地下隐蔽工程）
（5）精细化建模

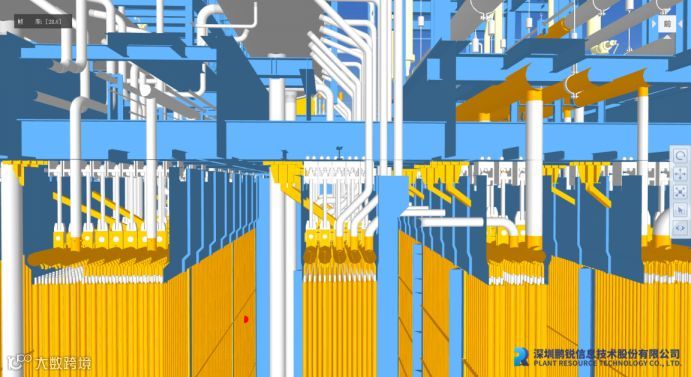

余热锅炉炉排、支吊架、集箱、焊口、测点等建模
三维工程信息模型可以方便工程管理人员对全厂施工进行统筹规划；工程管理的重点在于提高工程质量、降低成本造价、控制工程进度、保障施工安全，但在电厂建设过程中往往是非此即彼。通过三维可视化、5D施工模拟、三维碰撞检查、安全管理信息化等技术和先进的管理理念，实现对工程建设“四大控制”的精细化管理。
