超大带宽高频ICBAR滤波芯片！诺思重磅推出两款适用于WiFi 6E/7频段滤波芯片

超大带宽高频ICBAR滤波芯片！诺思重磅推出两款适用于WiFi 6E/7频段滤波芯片 IME微波会
2023-12-20
1
导读：诺思推出的两款超大带宽高频ICBAR滤波芯片（RSJP5501P/RSJP6501P）,有效解决了邻近信号共存问题，通带抑制48dB。同时具有更低的插入损耗（Typical < 3dB），更加紧凑的产


ROFS MICROSYSTEM


WiFi 6E/7是在原有WiFi 6 （2.4GHz、5GHz）两个频段的基础上引入了6GHz频段的支持，全新的6GHz频带（5925-7125 MHz）带宽为1.2 GHz，可容纳7个160MHz的频带或14个80MHz的频带。WiFi 6E/7多频段下可以合理分配网络资源，且理论速度比WiFi 6快4.8倍，比WiFi 5快13倍，它将游戏、通信、视频以及更多应用提升到全新水平，有效提升网络高数据吞吐、低延迟，缓解网络拥堵。在通信设备、智能家居、物联网等领域，WiFi 6E/7将获得更为广泛应用。

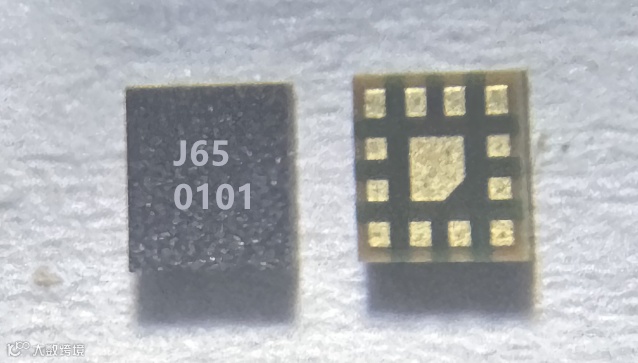

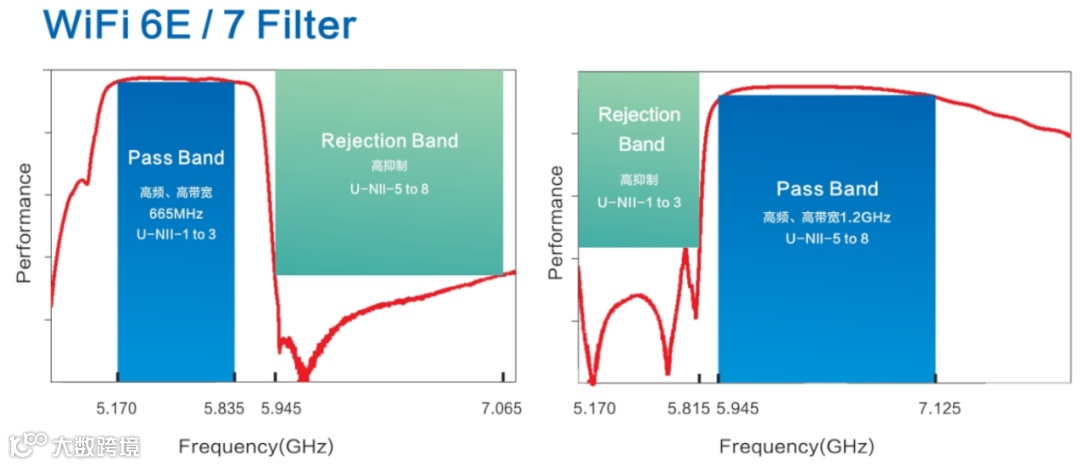

新增6GHz_5945~7125MHz（共1.2GHz带宽）频段与 5.5GHz_5170~5815MHz（共665MHz带宽频段）相距仅有110MHz，同时有较高抑制需求。诺思推出的两款超大带宽高频ICBAR滤波芯片（RSJP5501P/RSJP6501P）,有效解决了邻近信号共存问题，通带抑制48dB。同时具有更低的插入损耗（Typical < 3dB），更加紧凑的产品尺寸（1.8mm*1.6mm）。

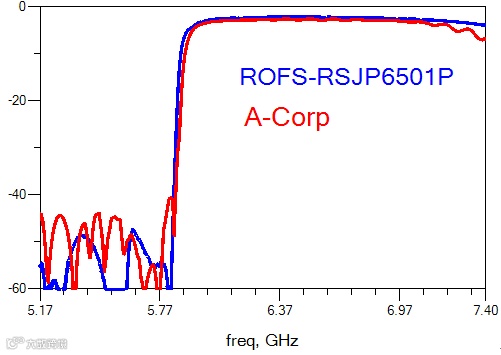

与友商测试结果对比

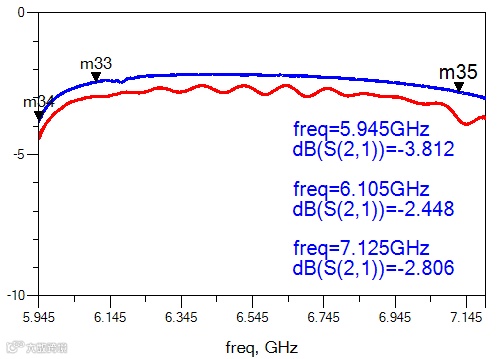

通带插损（5945-7125MHz）

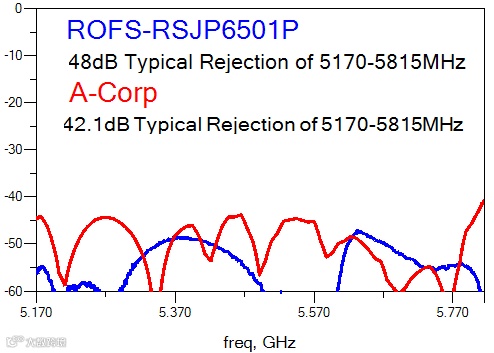

抑制频段（5170-5815MHz）
·UNII 1-3和UNII 5-8 相互抑制尤为重要。从图中可以看出，RSJP6501P的插损、抑制等电性能参数，达到国际一流水平；在5.5G（5170-5815MHz）频段的抑制典型值甚至可以做到-48dB以下，减少系统间的串扰。

通用设计管脚

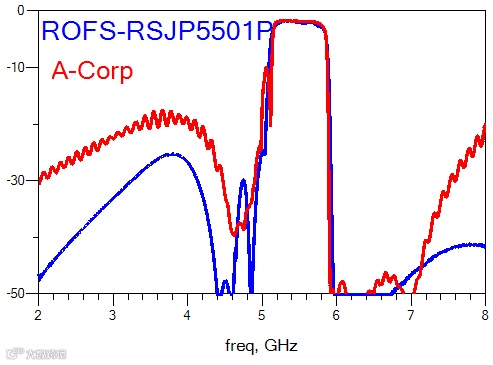

与友商测试结果对比

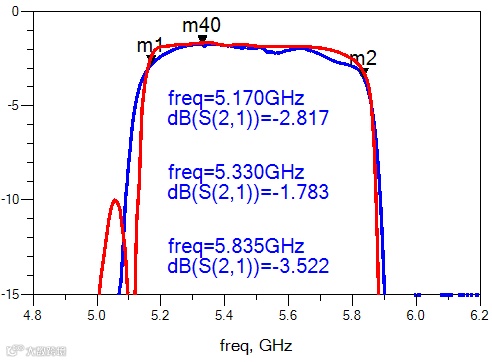

通带插损（5170-5835MHz）

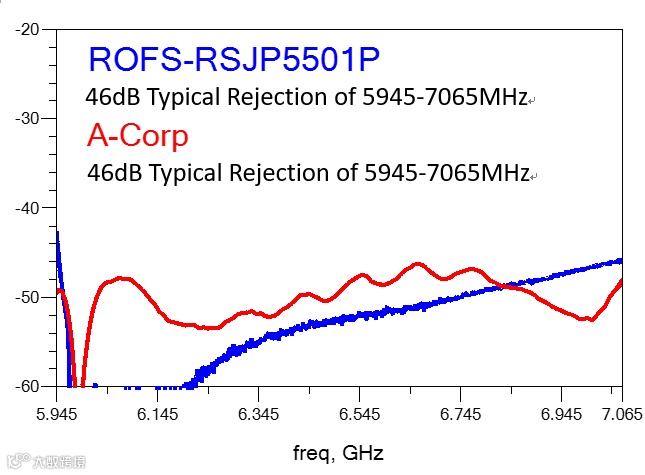

抑制频段（5945-7065MHz）
·在6.5G（5945-7065MHz）频段的抑制在-46dB以下。

通用设计管脚


以上两款产品均已向业内客户送样验证。

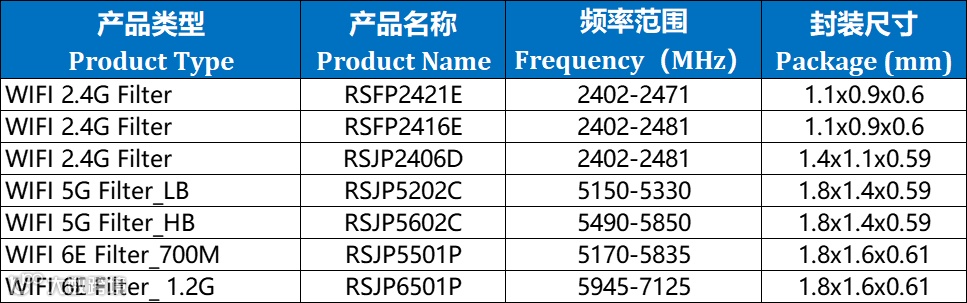

截止今天，诺思已完成WiFi 系列产品开发，性能行业领先，更多产品信息欢迎咨询联系我们！全国服务邮箱：rofs_sales1@rofsmicro.com
