Yagi 天线（或Yagi-Uda天线）是出色的天线设计。构造简单并具有高增益的特性，通常增益大于 10 dB。Yagi天线通常在 HF 到 UHF 频段内工作 （约 3 MHz 至 3 GHz），虽然它们的带宽通常很小，约为中心频率的百分之几。早几十年这种天线在屋顶到处可见。

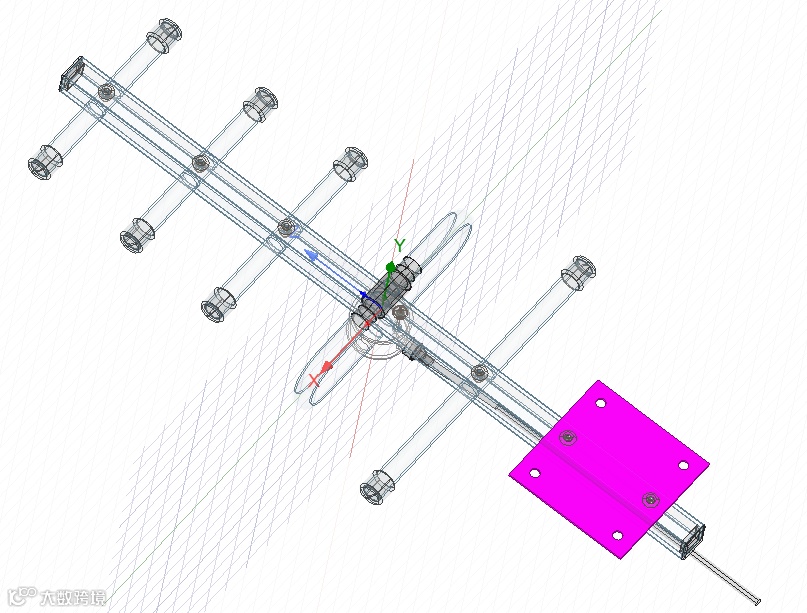

Yagi天线模型获取（step格式），仅供学习参考
链接: https://pan.baidu.com/s/14_NrpwzRzYqT_AH343FiRg?pwd=2024 提取码: 2024
As shown below👇

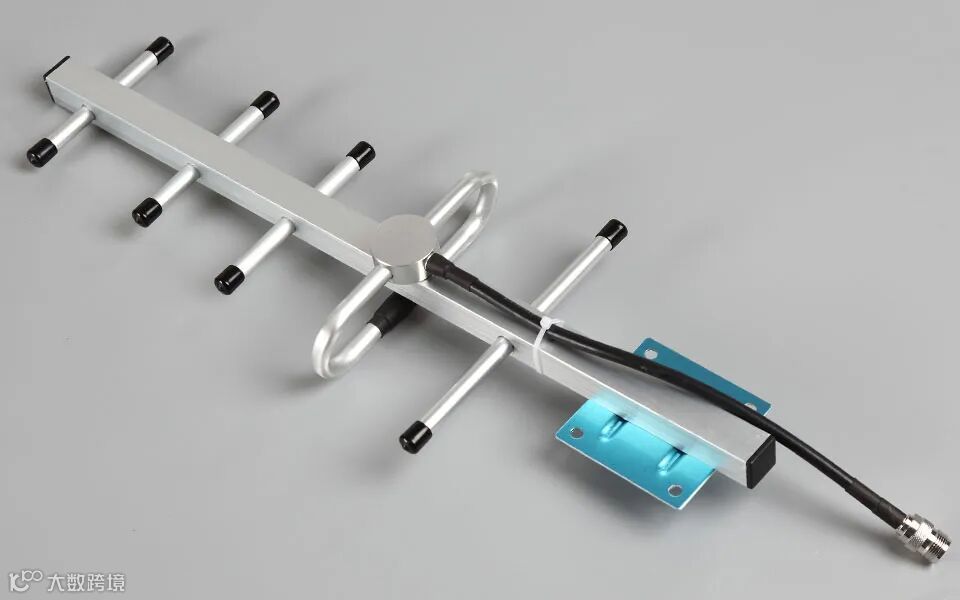

Yagi天线

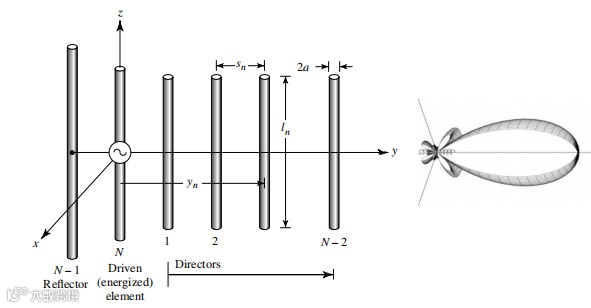

Yagi天线是一种端射式天线，由一受激单元（有源振子）、一反射单元和一个或多个引向单元构成。
Yagi天线的工作原理基于电磁波的相长和相消效应。通过调整反射器和引向器的长度及间距，可以实现电磁波在某个方向上的增强和在其他方向上的削弱，从而获得良好的方向性。
在接收状态下，引向器对感应信号呈“容性”，电流超前电压90°，而反射器呈“感性”，电流滞后90°。两者与主振子之间的相互作用使得信号在特定方向上得到加强，而在其他方向上被削弱。

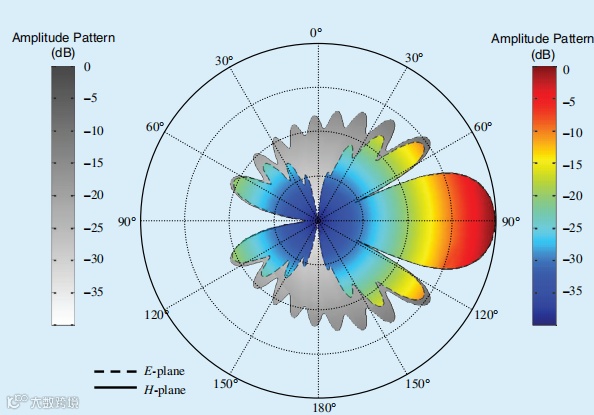

Yagi天线具有很好的方向性，能够集中能量向特定方向辐射或接收电磁波。
相比偶极天线等其他类型天线，Yagi天线具有较高的增益，适合远距离通信和测向。
通过调整引向器和反射器的数量及长度，可以灵活控制天线的方向性和增益。
天线性能
频段范围：820-960MHz，10dBi增益，支持CDMA和GSM增强手机信号。
Yagi天线广泛应用于无线通信、雷达、电视广播等领域，特别是在需要高方向性和高增益的场景中。
注意事项：
架设时，天线的振子应与大地保持相同的极化方式（水平或垂直），以确保收发双方能够正常通信。
需要进行适当的调整以匹配天线的输入阻抗和馈线阻抗，确保信号能够高效传输。
在使用过程中，应注意天线的防护和避雷措施，确保设备的安全和稳定运行。
宇田新太郎(Shintaro Uda)是(日本)东北大学(Tohoku University)的一名助理教授。在1926年从事寄生反射器与引向器单元的实验时,他尚未满30岁。宇田先后(自1926年3月至1929年7月)在日本电.工学会杂志(Journal of the Institute of Electrical Engineers of Japan)上发表了题为“On the Wireless Beam of Short Electric Waves"(无线电短波的定向波束)(Uda-1)的一组共11篇论文。他测量了带有一根寄生反射器和-一根寄生引向器,以及一根反射器和多达30根引向器等各种情况下的波瓣图和增益,甚至还包括许多在近区测量的波瓣图。他发现最佳的反射器长约λ/2,与受激单元相距约M/4;最佳的引向器比x/2约短10% ,相距约入3。这些长度和间距的数值与后来用进一步的实验和计算机方法得出的最佳值非常符合。
