微带天线的宽带方法

常用三种主要方法来增加微带天线的带宽，

第一种方法为结合了寄生结构，如寄生贴片、单极子或分布式电路，以扩大带宽，这是以增加空间要求为代价的。

第二种是采用频率可重构技术。通过专门设计的具有开关功能的电路，天线可以在各种窄带模式下动态工作，从而实现宽带性能。

第三种方法涉及耦合多种模式，通常利用额外的结构，如槽、陷波和通孔，以组合宽带应用的多种工作模式。

扩展微带天线带宽的方法多种多样，每种方法都有其优缺点和适用范围。在实际应用中，需要根据具体需求和条件选择合适的方法来实现微带天线的宽带化。

可以使用传输线的等效电路理论来分析微带天线。

传输线的有效磁导率或介电常数与等效电路的串联电容或分流电容呈正相关。根据谐振频率和电长度之间的关系，可以推断出谐振频率与有效磁导率和介电常数成反比。因此，调整微带天线等效电路的元件值可以调整谐振频率。

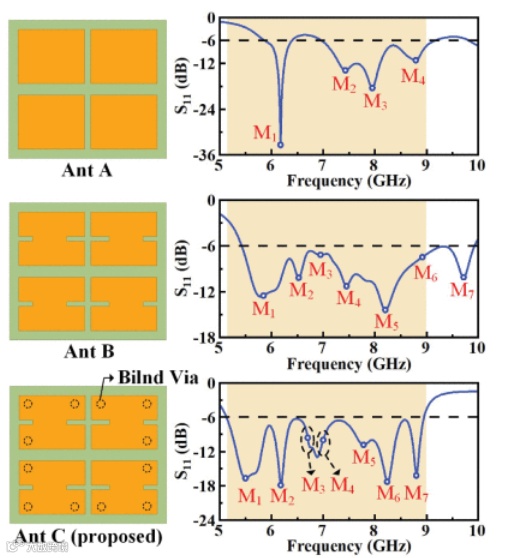

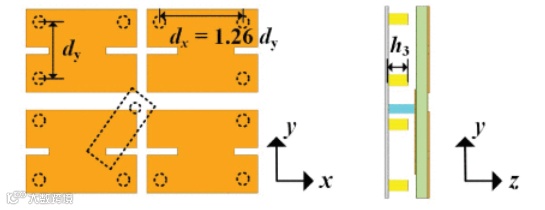

使用上述方法，所提出的微带天线通过专门的结构设计实现了多模宽带性能，如图所示。最初，Ant A 被分成四个小贴片，带有两个垂直的槽，有效地在 Ant A 的等效电路中增加了两个串联电容器。通过调整这些插槽的宽度，可以调整串联电容器的值，从而使四个较低的模式 M1– 米4更紧密地联系在一起。在 Ant A 上蚀刻了 8 个对称的缺口，以进一步拓宽带宽以创建 Ant B。这些缺口延长了贴片的表面电流路径，有效地增加了模式的电气长度并降低了它们的谐振频率。因此，较高模态 M 的频率5– 米7显著降低，有利于同时激发宽带性能的七种模式，如图所示。然而，所获得的宽带结果并不包括目标频段。引入带有盲孔圈的 Ant C 是为了在不增加天线尺寸或损害宽带性能的情况下解决这个问题。这些盲孔充当贴片和接地之间的平行板电容器。通过调整这些盲孔的直径或高度，Ant C 等效电路的分流电容增加，从而增加有效介电常数并降低天线的总带宽。如图 所示，所提出的天线元件通过七种模式的激励覆盖了 5.13 至 9 GHz 的目标频段。

[1] K. Li, Y. Zhang and Y. Li, "Hepta-Mode Terminal Microstrip Antenna for Mobile Wi-Fi 6/6E and UWB Channels 5–11 MIMO Applications," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 9, pp. 7048-7056, Sept. 2024, doi: 10.1109/TAP.2024.3435031.
