平面天线加工需要设计者导出dwg图送给加工厂加工。
从hfss或者cst仿真软件开始，到cad软件做成dwg图简单步骤如下：
（HFSS-->*.hfss/*.aedt+*.sm3-->CST-->*.dxf-->CAD-->*.dwg）

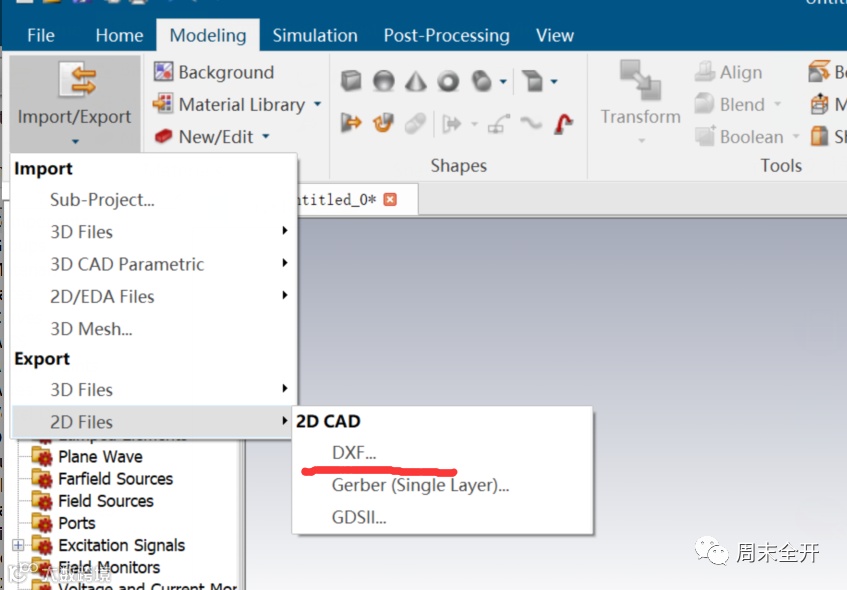

•1、HFSS/cst天线仿真模型中导出dxf格式图（建议使用CST导图，dxf是二维图）；
最简单的加工也需要两面，即天线的正反面，需要两张图。导图的时候要注意，需要印制的平面要与cst空间的XOY面重合，然后将这一面导出成dxf文件。

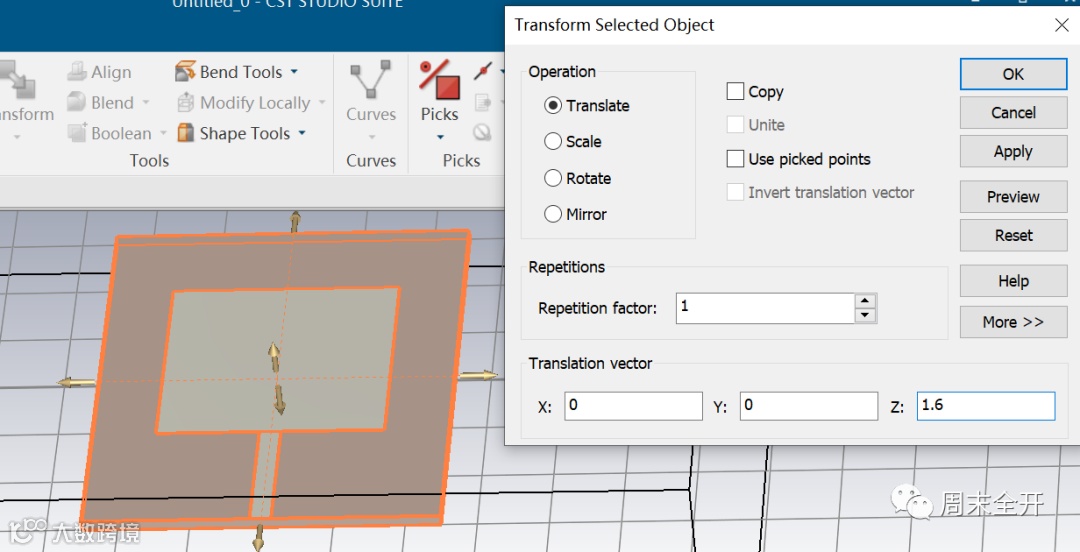

导另外一面的时候，平移整个模型，将该平面与空间坐标xoy面重合（如下图中模型沿着z轴平移了1.6mm）

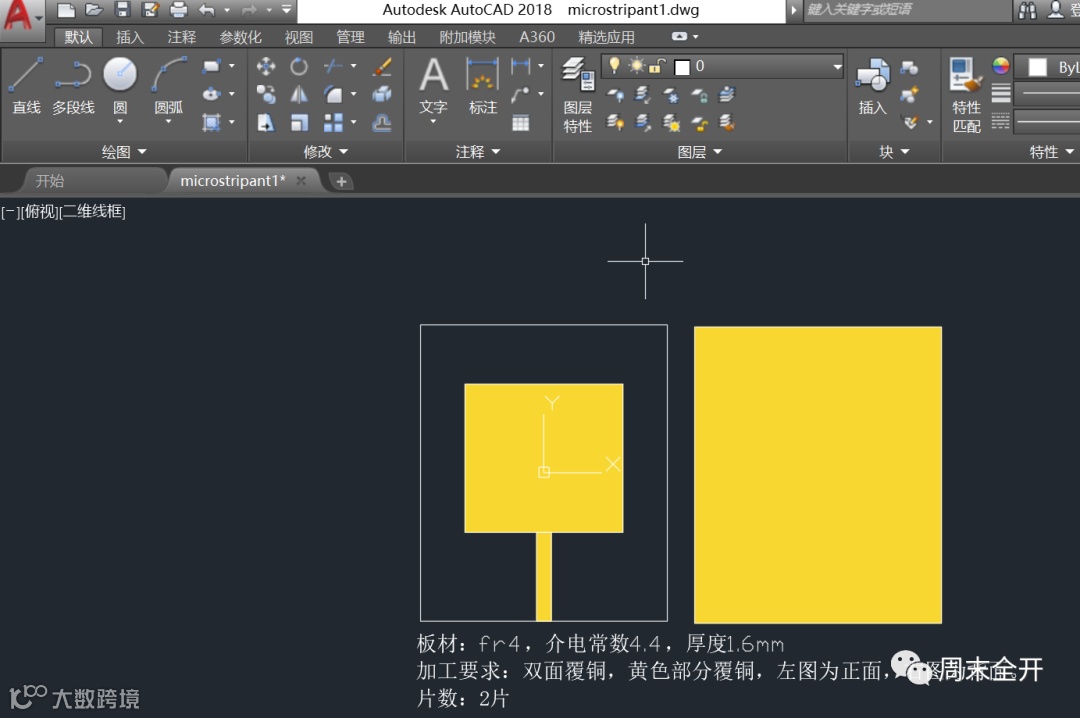

2、在cad中打开以上导出的两个dxf文件，复制放在一张图中，将覆铜部分着色（建议上黄铜色）并添加文本描述（板材材料、厚度；覆铜部分；数量，等）
最后保存导出成dwg文件，由于cad版本的问题，导出dwg文件时要与加工厂保持一致，以便可以识别。
