文章介绍了一种新的低成本方法，用于解耦两个紧密相邻放置的H平面排列的贴片天线。
J. Qian, B. S. Izquierdo, S. Gao, H. Wang, H. Zhou and H. Xu, "A Novel Low-Cost H-Plane Decoupling Technique for Two Closely Placed Patch Antennas Using Electric and Magnetic Coupling Cancellation," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 5, pp. 3864-3873, May 2024, doi: 10.1109/TAP.2024.3376075
As shown below👇
方法
针对两个位置极近的贴片天线的新型去耦技术。所提出的电磁耦合消除（EMCC）技术基于对贴片天线基模的场分析。
通过在非辐射边缘切割不同区域，可以调整贴片之间电耦合和磁耦合的权重。
发现通过简单地改变切口的尺寸，可以显著减少工作带中的相互耦合。

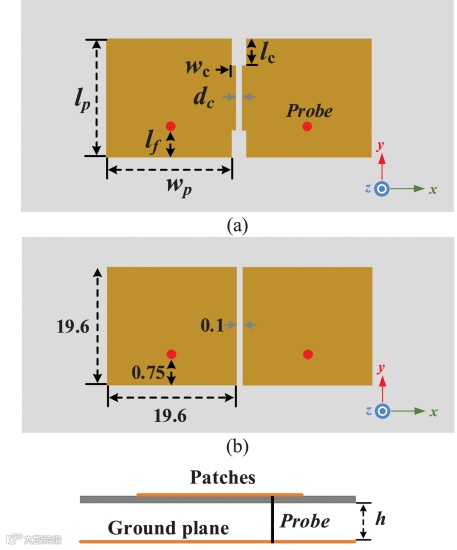

天线结构如下图所示
解耦机理
贴片天线之间的相互耦合与它们之间的间隔距离密切相关。随着天线的放置距离越来越近，相互耦合变得更强。在贴片彼此位于极小距离的情况下，互阻抗严重影响耦合天线的阻抗响应。

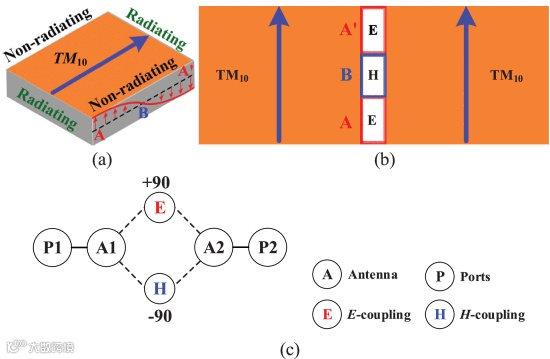

TM10模式在其两个非辐射边缘处呈现出半波长驻波场分布。
电场在贴片的开口端（区域A和A'）达到峰值，而在中心（区域B）降至最小值。
相反，强磁场分布出现在贴片的几乎短路中心（区域B），而在开口端（区域A和A'）减弱。
当两个贴片位置非常接近时，它们将通过电场（E）和磁场（H）近场强烈耦合，如图（b）所示。
通过研究发现，当贴片之间的间距极小时，电场主导了相互耦合。为了减轻E耦合，贴片的四个角（区域A和A'）被切割，有效地使贴片下方的电场彼此远离。通过这样做，可以减少E耦合，同时可以增加H耦合的重量。在一定的调谐范围内，E和H耦合在天线的工作频带内变得相当。在这种特定情况下，两种耦合机制相互抵消，导致低水平的相互耦合。
这种新的电磁耦合消除 （EMCC） 去耦概念简单而高效，不需要额外的去耦结构或复杂的制造工艺。根据所提出的概念，可以通过控制它们之间的电（E）和磁（H）耦合的重量来抑制两个贴片之间的相互耦合。当 E 耦合和 H 耦合相当时，互耦合曲线上将出现深度零点，导致目标带高度隔离。
