天线理论基础（八）--E面和H面

E面是包含E场和天线最大辐射方向的平面。

例如，一个短偶极子，电场由下式给出：

E=θsinθ

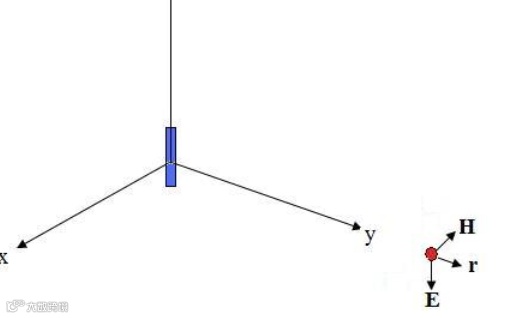

这表明在x-y平面内，电场垂直取向（负z方向）。请参见下图,

图显示了沿y轴一点的场。

E场朝向负z方向，该点的传播方向为+y方向（在这种情况下也是最大辐射的方向），H场朝向负x方向。

E平面是包含E场和最大辐射方向的所有平面。因此，在这种情况下，E平面是包含z轴的平面（xz平面、yz平面等）。在这种情况下，E平面切割并不是唯一的，但E平面中给出的辐射模式图将是极角（θ）的函数，极角是在z轴外测量的。

由于E面与电场方向平行，因此它对于理解天线的电场辐射特性至关重要。

H面是包含H场和天线最大辐射方向的平面。

例如，考虑一个短偶极子，磁场由下式给出：

H=φsinθ

这表明在x-y平面中，H场是水平取向的（在x-y平面内）。请参见下图，

图显示了沿y轴一点的场。E场朝向负z方向，该点的传播方向为+y方向，H场朝向负x方向。最大辐射的方向是天线的侧面。

H平面是包含H场和最大辐射方向的任何平面。因此，在这种情况下，H平面是x-y平面。

H面方向图是天线在H面内的辐射特性图，它展示了天线在该平面内各个方向的辐射强度。

与E面相比，H面更多地反映了天线在垂直于电场方向（即磁场方向）上的辐射特性。

E面和H面是天线辐射特性的两个重要方面，它们共同描述了天线在空间中的辐射性能。

通过分析E面和H面的方向图，可以全面了解天线的辐射方向性、增益、波束宽度等关键参数。
