大多数磁电偶极子（MED）采用 Γ 形探针作为其馈电结构。然而，这使天线阻抗匹配性能对 Γ 形探针的制造和组装精度很敏感。在毫米波频段，馈电探头难以制造和安装，从而限制了磁电偶极子天线的实际工程应用。
-
Γ形探针的馈电 -
孔径耦合方法 -
参考文献
As shown below👇
Γ形探针的馈电

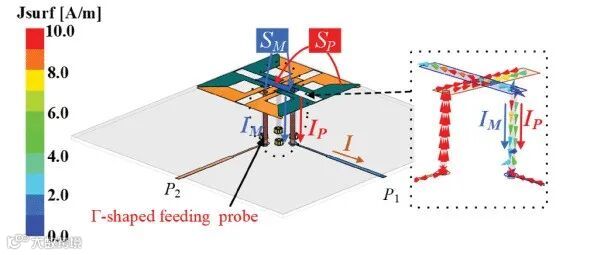

为了解释所提出的解耦结构的解耦原理，如下图所示展示了具有两个正交Γ形探针的传统馈电网络的局部电流分布。
对于正交Γ形馈电探头，从P2端口耦合到P1端口的电流主要由两部分组成。
一部分是P1从辐射贴片到Γ形探头的耦合电流IP，称为SP。
另一部分是从P2的Γ形探针到P1的Γ形状探针的耦合电流IM，称为SM。
从图可以看出，P1端口Γ形探头上的电流IM和IP同相。这样，耦合到P1端口的总电流I（IM和IP之和）很强。这导致P1和P2端口之间的隔离度低。
孔径耦合方法
由于天线阻抗匹配性能对 Γ 形探针的制造和组装精度很敏感的原因，已有一些研究强调了 MED 天线的馈电结构。采用孔径耦合方法作为激励 MED 天线的替代方案。利用微带线、带状线或衬底集成波导 （SIW）通过位于金属接地上的槽激励 MED 天线，这大大简化了馈电结构，并且易于通过印刷电路板 （PCB） 工艺制造。
然而，微带线孔径耦合方法具有大背辐射的固有缺点。同时，微带线的插入损耗较大，在毫米波段是不可避免的。带状线和 SIW 能够减少反向辐射，但介电衬底的插入损耗仍然存在，并且阻抗带宽有限。
此外，带状线和 SIW 中存在的大量金属通孔将大大增加制造成本。为了避免介电损耗并实现更好的辐射效率，金属间隙波导 （GWG） 用于馈送 MED 天线及其阵列。然而，一方面这增加了加工复杂性和制造成本，另一方面阻抗带宽通常小于 30%。
[1] K. Y. Yang, W. J. Zhu, L. H. Ye, S.-Q. Xiao, X. Shi, and D.-L. Wu, “Miniaturized Broadband Dual-Polarized Magnetoelectric Dipole Antenna With High Isolation and Filtering Response,” IEEE Transactions on Antennas and Propagation, vol. 72, no. 11, pp. 8272–8281, Nov. 2024, doi: 10.1109/TAP.2024.3454982.
[2] Cui, X., Yang, F., Gao, M. and Liang, Z. (2018), Wideband microstrip magnetoelectric dipole antenna with stripline aperture-coupled excitation. IET Microw. Antennas Propag., 12: 1575-1581. https://doi.org/10.1049/iet-map.2018.0078
