origin画Smith圆图/史密斯圆图（数据来源于hfss）

Origin是由OriginLab公司开发的一款功能强大的科学绘图与数据分析软件。广泛应用于科学研究、工程技术、数据分析和学术出版等领域，帮助用户高效地处理和可视化各种类型的数据。

首先介绍origin画图步骤

步骤1：origin能识别的Smith数据为幅值 和 幅角，首先导入这些数据到origin工作表

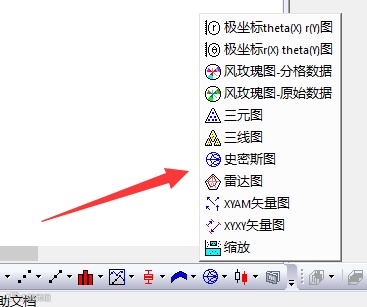

步骤2：使用Smith绘图

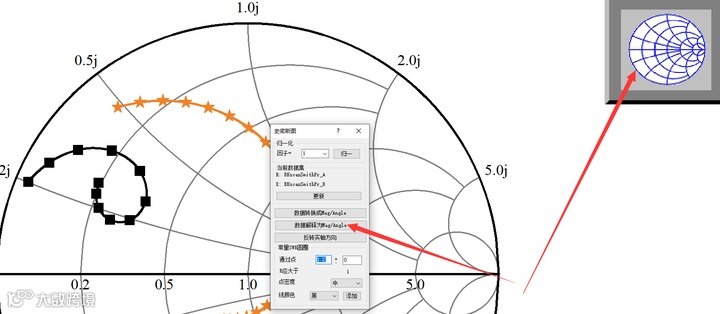

步骤3：点击Smith图中右上角的设置，然后点击数据解释为mag/angle

步骤4：返回图，即可看到画好的Smith圆图。

1、处理hfss导出的数据

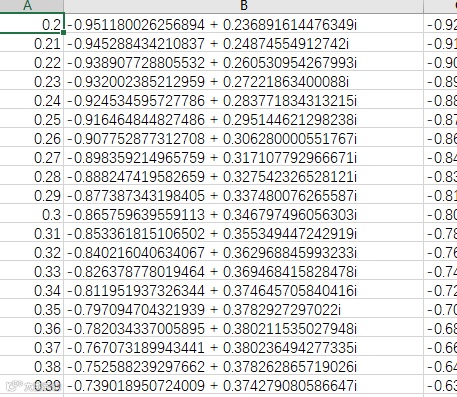

导出的原始数据不能被origin直接用，如下图所示。第一列为频率，第二列往后为复数

2、在excel中直接处理（适用于数据少的情况，或者用excel的宏来处理）

可以使用公式获取到复数的 幅值和幅角，所用函数如下

IMABS，复数取模函数

IMARGUMENT，复数取其角度

DEGREES，弧度转角度

3、用程序处理，例如使用matlab（比较灵活，可以扩展很多数据应用）

用matlab可以画出smith圆图，并把hfss的复数转换成，幅值和角度（方便导入origin）

主要问题：matlab无法实现导入包含复数的文件

尝试成功的方法主要为，使用importdata函数，然后根据导入的数据类型转换为需要的数据类型

如，多次尝试导入结果都是字符串，因此需要首先将字符串转换为复数

table2array函数，以及double函数来转。

有时直接用double。

下面是画图函数和导出数据步骤（尝试直接导出复数不成功）

smithplot(频率,复数); %画Smith圆图的函数

a=abs(复数); %获取幅值

b=rad2deg(angle(复数)); %获取角度，并转化为度数

MagDegdata=[a, b]; %合并为矩阵

xlswrite('smithmagdata.xlsx', MagDegdata); %数据存到xlsx表中
