脉冲选择器/Pulse Picker是一种电控光学开关，用于从快速脉冲序列中提取单个/所需的多个脉冲。
在大多数情况下，短脉冲和超短脉冲是由锁模激光器以脉冲序列的形式产生，其脉冲序列的重复率在10MHz到几GHz之间。
由于各种原因，通常需要从这样的脉冲序列中选取某种脉冲。例如，只发送我们想要的脉冲而将其他所有脉冲剔除掉。这种需求便可以通过脉冲选择器/Pulse Picker来完成，而脉冲选择器/Pulse Picker本质就是一个电控光闸。
在大多数情况下，脉冲选择器/Pulse Picker（电控关闸）可以是电光调制器也可以是声光调制器，外加相应的驱动器。

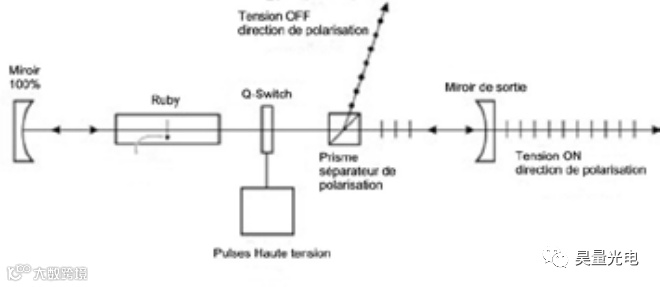

EOM：对于电光设备，脉冲选择器/Pulse Picker由普克尔斯盒（EOM,Pockels）和一些偏振光学器件组成；普克尔斯盒控制光束偏振态，偏振器件根据光束的偏振态决定此刻光束是通过还是阻挡。

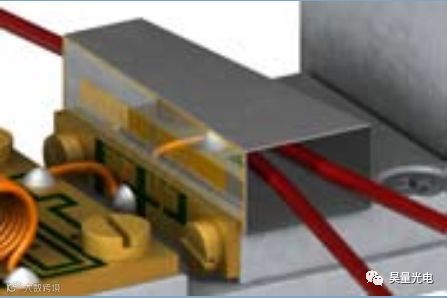

AOM：声光脉冲选择器/Pulse Picker的原理是向声光调制器施加一个短的RF脉冲，以将所需的脉冲偏转到指定的方向。使得偏转的脉冲可以通过一个孔，而其他的则被阻挡掉。
在任何情况下，调制器的所需速度都取决于脉冲序列中脉冲的距离（例如，取决于脉冲源的脉冲重复率），而并非脉冲持续的时间。
EOM是一种快速、通用的解决方案，但是EOM需要高压驱动，由于高压切换速度的局限性，因此通常不能应用于高重复率的需求。而这种情况，尽管AOM速度较慢，但是在MHz以上的重复率，表现出较好的性能。
不过一些横向电光调制器（美国Conoptics 25D）通过改变电压在晶体上的施加方式，可以使得电光调制器用于25-30Mhz 的脉冲选择。
▶ 光脉冲能量放大
为了在超短脉冲中获得高能量得脉冲，经常需要降低脉冲的重复率。那么可以在种子激光器与放大器之间放一个脉冲选择器/Pulse Picker。那么通过脉冲选择器后的脉冲就是我们所需的脉冲。脉冲选择前的脉冲与脉冲选择后的脉冲能量相差并不大；并且选择后的脉冲足以使后端的放大器正常工作，进一步实现功率放大。
▶ cavity-dumped laser

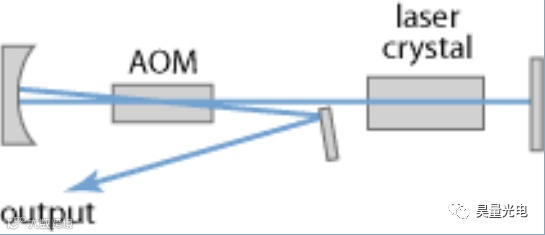

在cavity-dumped laser中，脉冲选择器/Pulse Picker（通常称为cavity dumper）仅在第N次往返中从腔体中提取循环脉冲。在所有其他往返光程中，脉冲的光损耗低，并且可以放大为高能量。
▶ 再生放大系统
再生放大系统中，受限于放大光路的响应时间和能量需求，对入射的脉冲个数有一定要求，所以需要对入射的激光脉冲个数按需要进行控制/操作。一般该应用中，因为入射光/放大过程中能量较高，对选择器孔径要求较大（＞5-10 mm，甚至20-50 mm或者更大），频率一般再100 Khz以下。
▶ 材料加热/光与物质相互作用
一些材料分析实验中，需要研究单个fs脉冲光与物质相互作用，此时需要从兆赫，甚至几十兆赫飞秒激光脉冲中，选出单脉冲光。
▶ 五维信息存储
由南安普顿等院校研究的为五维信息储存技术，利用光的不同特性作用与物质，可以高容量，持久保存写入需要的信息，实现长久，大量存储功能。该应用需要的对入射光的脉冲个数，偏振进行调制需求，可以由电光调制器很好完成（美国Conoptics）。
▶ TDTR时域热反射测量法
time-domain thermoreflectance
该应用中，为了得到物质热学传递特定的高速描述，需要对入射的脉冲/连续光进行8-10 Mhz频率调制，并配套解调系统，得到高时间分辨率的热学传递特性，对于飞秒激光的波长可调特性，需要配套调制器/脉冲选择器的A宽谱工作选项（25D+M350-160，400-800 nm/ 700-1100 nm）。
考虑的主要指标有以下几点：
1. 开关时间（特别是对于高输入脉冲重复率的光源）或上升/下降时间
对于基于AOM脉冲选择器/Pulse Picker，上升/下降时间与声光调制器的孔径有关。我们定义上升/下降时间指的是传递时间曲线10%-90%经历部分。如果要得到快速的上升/下降的时间，光束直径在AOM内被聚焦到10 µm以下。

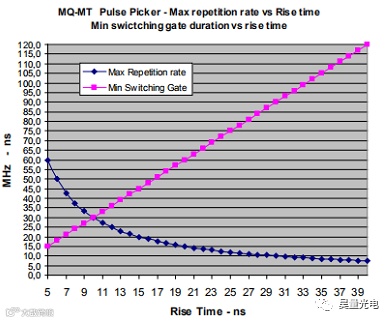

2. 开关的最大重复率
对于AOM来说，这个参数和上升下降时间直接相关，然而AOM内部的平均射频功率也是另一个限制，高重复率将引起AOM过热而不得不使用水冷系统。
3. 光脉冲的能量损耗
能量损耗主要由AOM器件的衍射效率以及光纤和光纤耦合造成的损耗，对于大多数AOM脉冲选择器/Pulse Picker来说，损耗将达到75%-90%。
4. 精确选择脉冲的能力

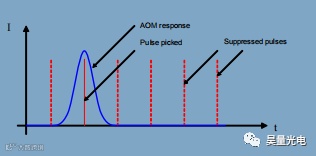

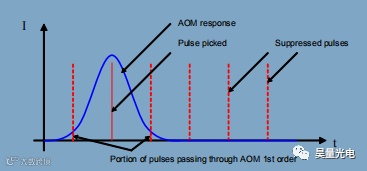

它与AOM及配套射频驱动系统的消光比有关，大多数情况下，动态消光比作为最主要的因素，例如AOM的下降时间不够快，下一个(或上一个)脉冲的一部分也通过选取的范围。
5. 脉冲选择器/Pulse Picker波长适用范围（特别是对于可调谐飞秒激光器）
输出一阶角与波长成正比。如果入射光束的线宽由于超短脉冲而变宽，则会导致输出一阶角的展宽。另一方面，AOM本身的透过率曲线及镀膜曲线也会影响波长适用范围。
6. 色散(特别是对于脉宽<<100 fs的宽带脉冲)
介质性质决定了在不同波长下光速是不同的，输入的光谱越宽，脉冲的色散效应越高。这种效应在高折射率晶体中更为敏感，比如TeO2比熔石英更为明显。
7. 有效通光孔径的大小
为了获得最好的效果，激光束需要和有效孔径匹配，有效孔径与脉冲上升下降时间有关，这与声光效应的原理有光。
8. 外部尺寸/散热
由于脉冲选择器/Pulse Picker的占空比通常很低（<< 1％ON），因此AOM内部的平均RF功率很低，因此我们可以拥有基于TeO2或基于熔融硅的高效率的风冷脉冲选择器/Pulse Picker；然而，由于SiO2材料的细度低，所需的RF峰值功率将比TeO2高得多。
9. 一般材料的损伤阈值
选择TeO2脉冲选择器/Pulse Picker是因为它具有较低的驱动射频功率，而选择SiO2脉冲选择器/Pulse Picker是因为其更高的损伤阈值。
TeO2 (Typ 100 W/mm², <30 MW/cm² with ns pulses @1µm)
SiO2(Typ > 1G W/cm² with ns pulses @1µm)
