OE NEWS | 滨松发布新品：新一代背照式sCMOS相机

光电汇OESHOW

2020-04-03

导读：各种神仙功能等你解锁

滨松新一代旗舰级背照式sCMOS科研相机

ORCA-fusion BT

4月1日已在全球同步上市！

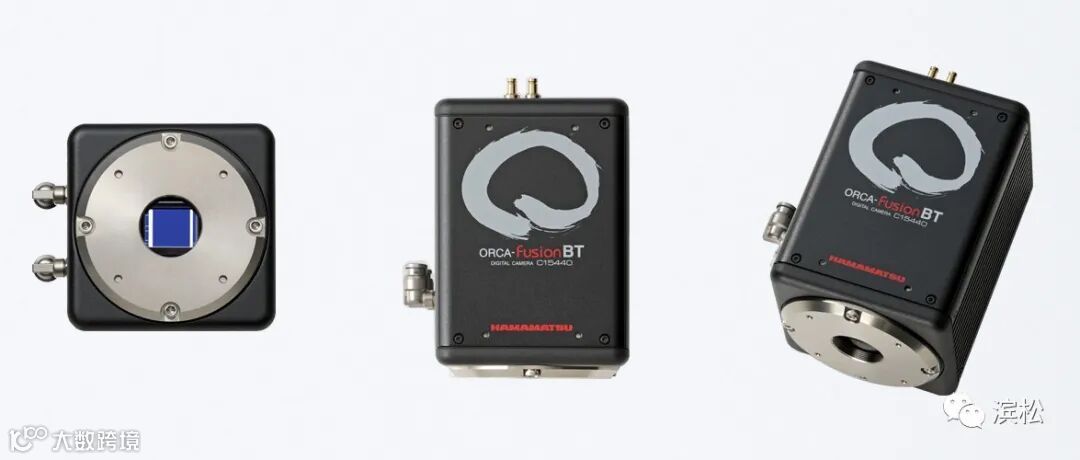

滨松ORCA-fusion BT背照式sCMOS相机

参数一览

滨松通过网络发布会，为大家进行了直播介绍了本款相机的各种性能。

观看发布会视频👇

信噪比：信与噪的极致

图像质量是成像中的核心关注点，可以通过两个概念予以评价——分辨率和信噪比。

ORCA-fusion BT具有530万像素（2304x2304），配合6.5um的像素尺寸，可以提供非常出色的分辨率。而在信噪比上，ORCA-fusion BT则提升到了sCMOS前所未有的高度。

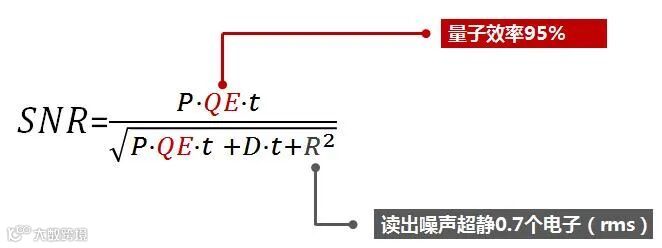

关于相机成像的信噪比，主要与4个因素相关：

· 样品信号的强度和显微镜物镜等光学系统对信号的收集能力

· 曝光时间，一般而言，延长曝光时间会带来信噪比的上升，但会牺牲帧速

· 量子效率

· 读出噪声

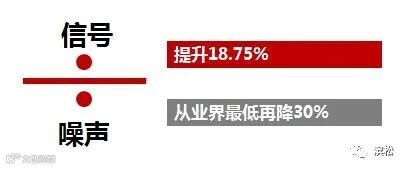

从相机的角度，量子效率与读出噪声分别对应了信号与噪声，其比值越高，信噪比也就越高。

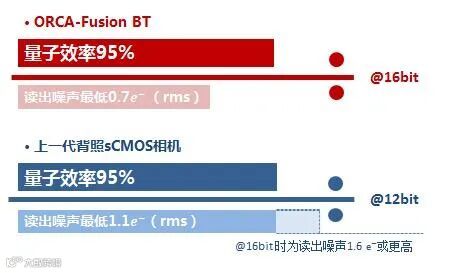

完美的定量相机（Quantitative Camera）一直是滨松孜孜不倦追求的方向，而信噪比的不断提升则是其中的核心——与顶配看齐的95%高量子效率，一骑绝尘的低至0.7e rms读出噪声大幅超越了之前的所有sCMOS相机。

一骑绝尘的高帧速

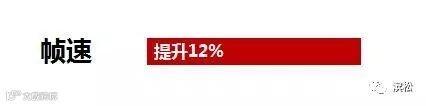

主流高端sCMOS相机的帧速一般是420MHz（前照式芯片，100帧/秒 @ 2048x2048）ORCA-fusion BT在此基础上将相机速度提升了12%。

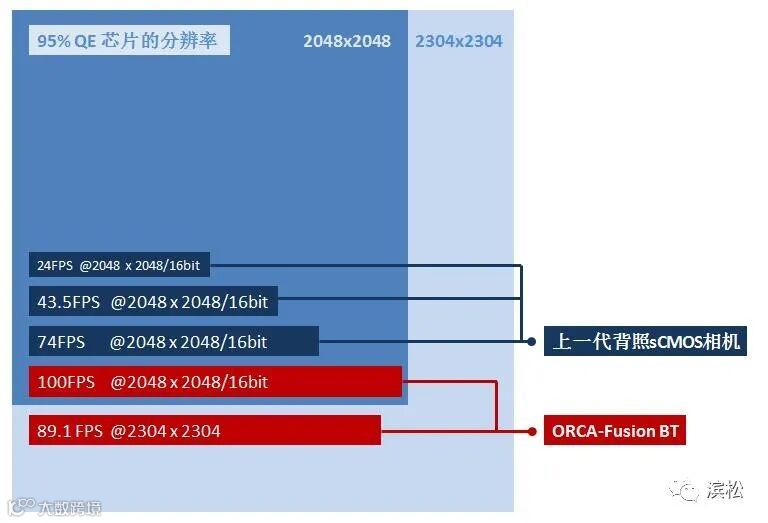

滨松不仅做到了行业巅峰的信噪比，在速度上也绝不妥协，ORCA-fusion BT的像素读出频率高达470 MHz，在2304x2048（470万像素）这样的分辨率下能够做到100帧/秒，选择合适大小的ROI甚至能将帧速提升至41000帧/秒。

背照式CMOS中登峰造极的MTF

一个成像系统的MTF（调制传递函数）是指该系统重现所拍摄场景的空间结构的能力，并定义为作为输入空间频率函数的输出调制与输入调制之比¹，也称为CTF（对比度传递函数）。相机MTF/CTF的好坏直接影响整个光学系统的图像分辨率、清晰度。

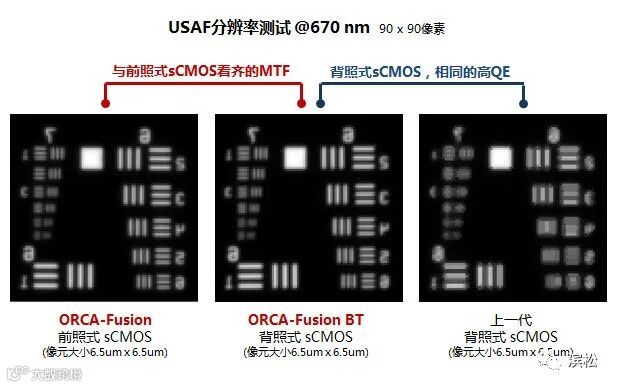

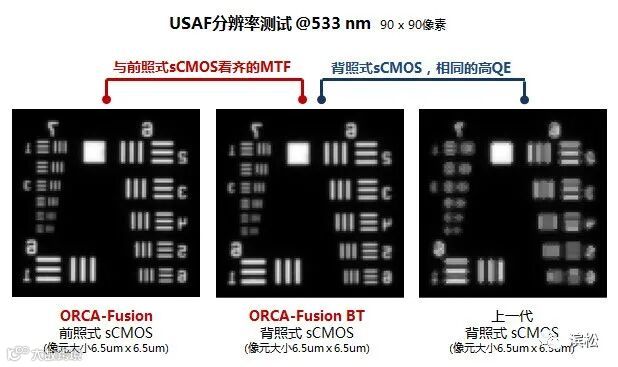

在高端成像应用中，前端成像系统（如显微镜、望远镜、镜头、光路系统等）经过了精细的MTF优化，如果相机不能保证相同水平的MTF，就会拉低整个成像系统的表现。上一代背照式sCMOS相机，在保证了高QE的同时，牺牲了一部分的MTF表现，很难做到比较好的MTF曲线（尤其是长波长部分）。ORCA-Fusion BT在相同条件下拥有和前照式sCMOS相机水平相当的优秀MTF。
