MIMO天线隔离技术及隔离器件

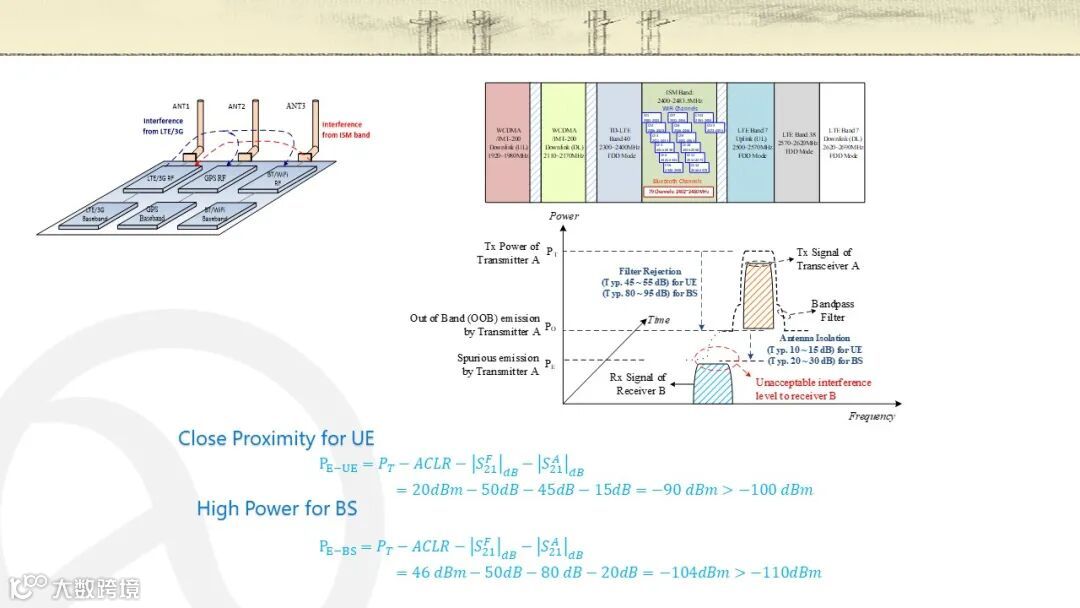

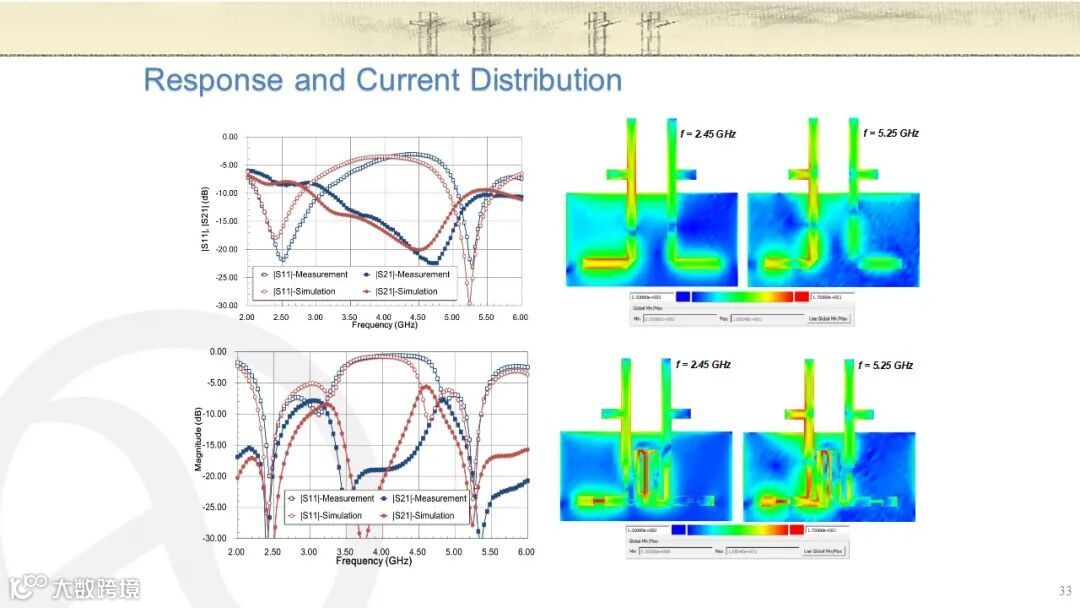

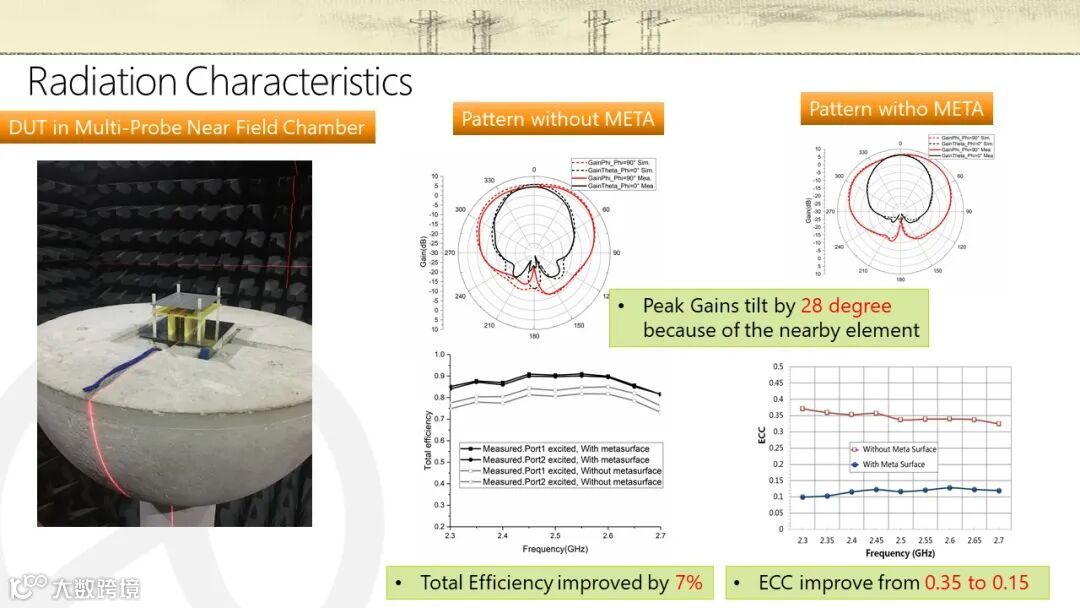

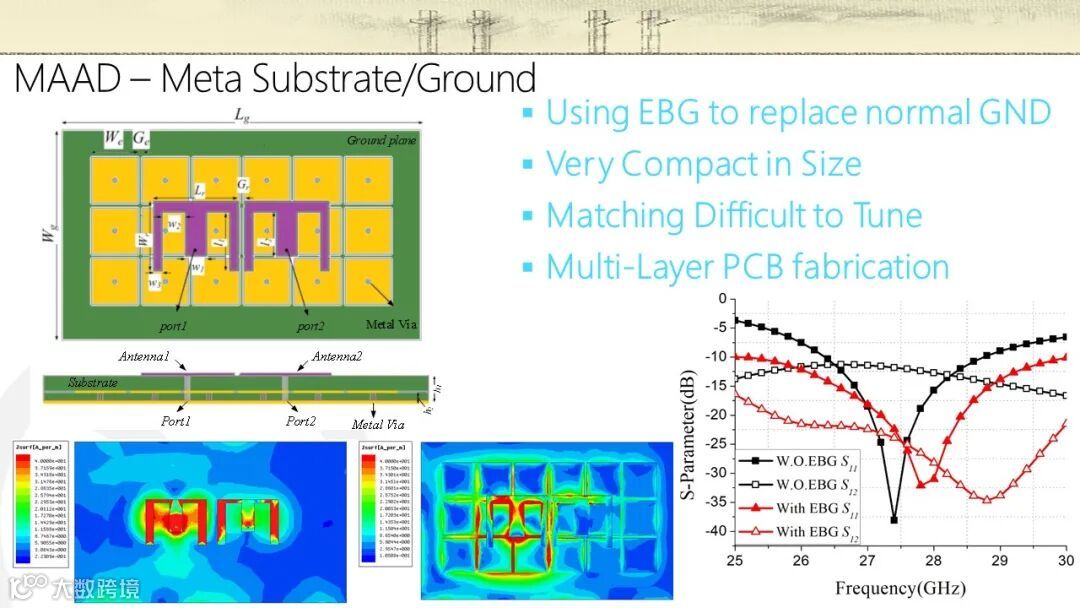

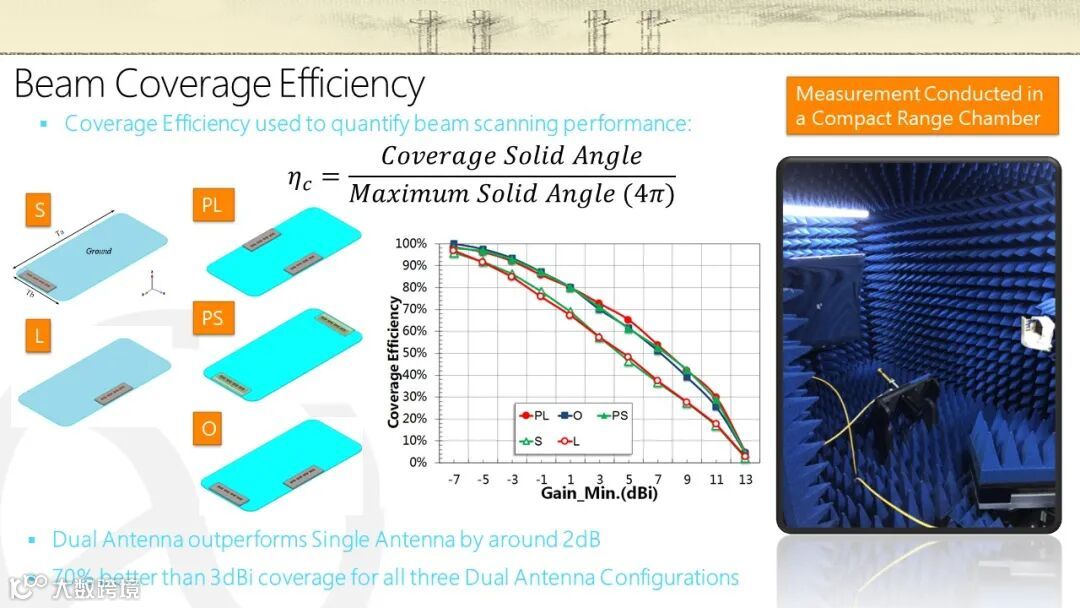

随着5G技术如火如荼的发展，5G的手机出货量逐渐增加。最新发布的5G手机，5G天线已经有十几根。目前主流的天线配置下，4G的低频天线采用了2xMIMO,5G的各频段天线均采用了4xMIMO，GPS为双天线，Wi-Fi频段为双频的2xMIMO，除此之外还考虑人手握持状态在侧面中间设置了一只4/5G的分集（横屏）天线，以便在任何时候都保证信号质量。如此多的天线，已经几乎占用了手机的全部侧边，而且存在了多个同频、靠近频率的互相干扰风险，极大的提高了设计难度。于此相比，在4G时代的手机终端，天线数目从来没有达到两位数。针对多天线的耦合干扰问题，下面的技术报告给出了详细的讨论和分析并且给出了较为有效的解决方案。
