学个Antenna是以天线仿真和调试为主，理论原理为辅的干货天线技术专栏，包括天线入门知识以及各类天线的原理简介、仿真软件建模、设计、调试过程及思路。如有想看到的内容或技术问题，可以在文尾写下留言。
HFSS作为高频结构设计的首选工具和行业标准，能从几何结构、材料特性到分析、控制及所有后处理进行全参量化设计。可对于仿真设计相关的工程师来说，利用HFSS软件进行3D可视化建模容易，但是后期的模型维护和传阅却难以为继。
本文使用的电磁仿真软件为ANSYS Electronics Desktop Version 2017.2.0
下图所示环形器的HFSS建模不难，但是工程师们建模习惯不同，最后各自的仿真模型在进行传阅时，其可读性就难免参差不齐。有的喜欢预估好初始值后进行纯数字建模，有的喜欢variables和数字混用，即使是有些人采用全参量化建模，由于大家命名习惯大相径庭，最终拿到别人的仿真文件进行参数微调时，也会对模型的建立逻辑和某些结构对应的变量有所困惑。

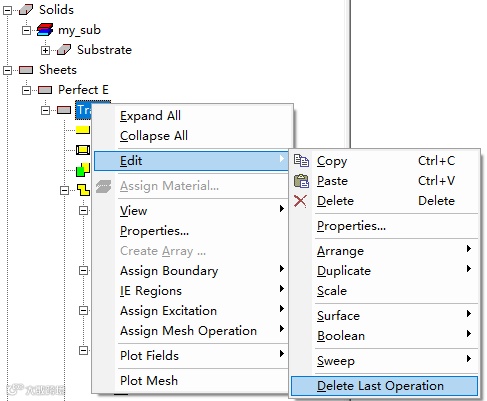

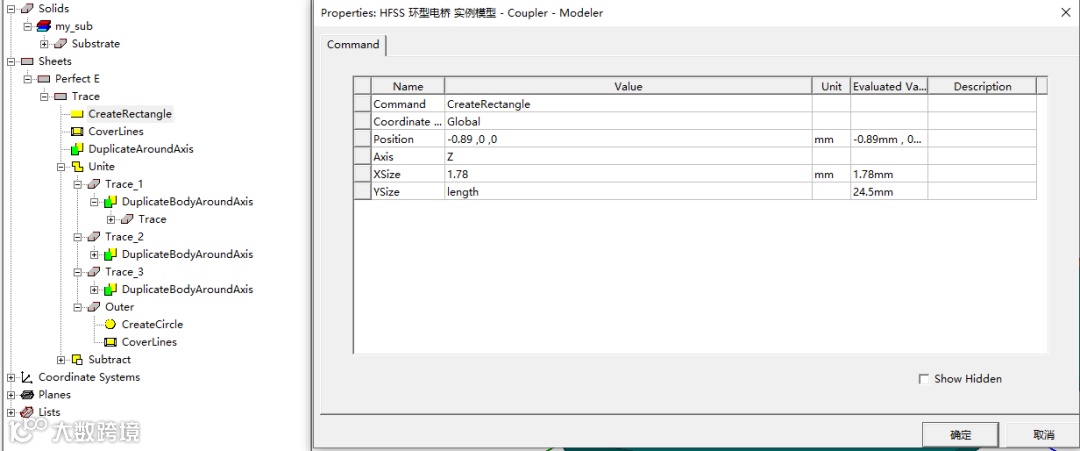

特别是在别人已经建立好的模型上进行调试优化时，面对“一砖一瓦”构成的复杂结构时，想通过Delete Last Operation操作来窥视开发者的模型确实比较麻烦。
这里提供一种最简单的方法：HFSS自带的Record Script To File功能进行vbs脚本的录制。可能大家听说过这个功能，但是在实施过程中遇到一些困难。比如明明录制好了，再次Run Script进行重构模型为什么报错呢？

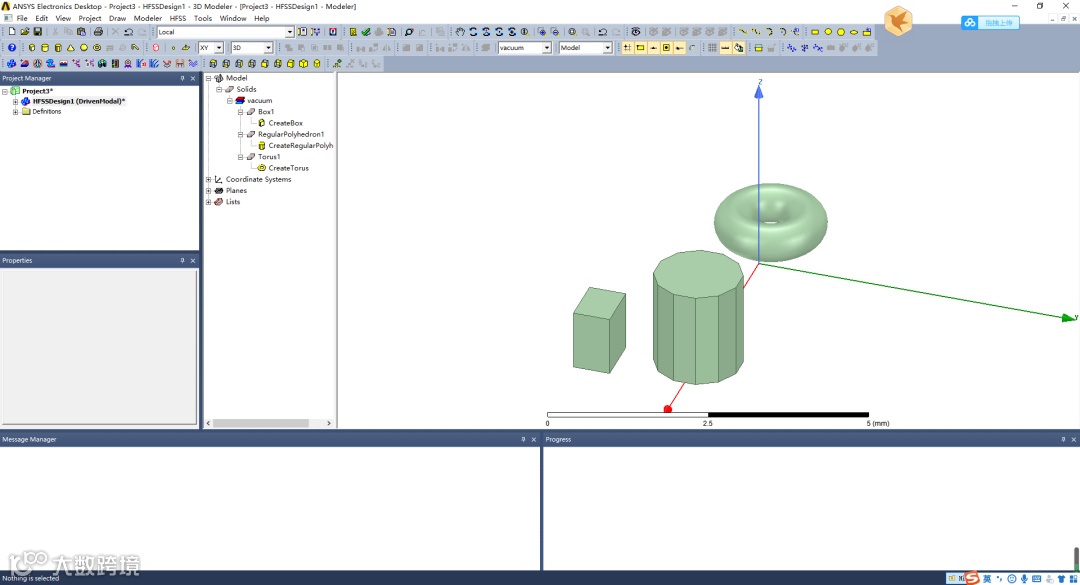

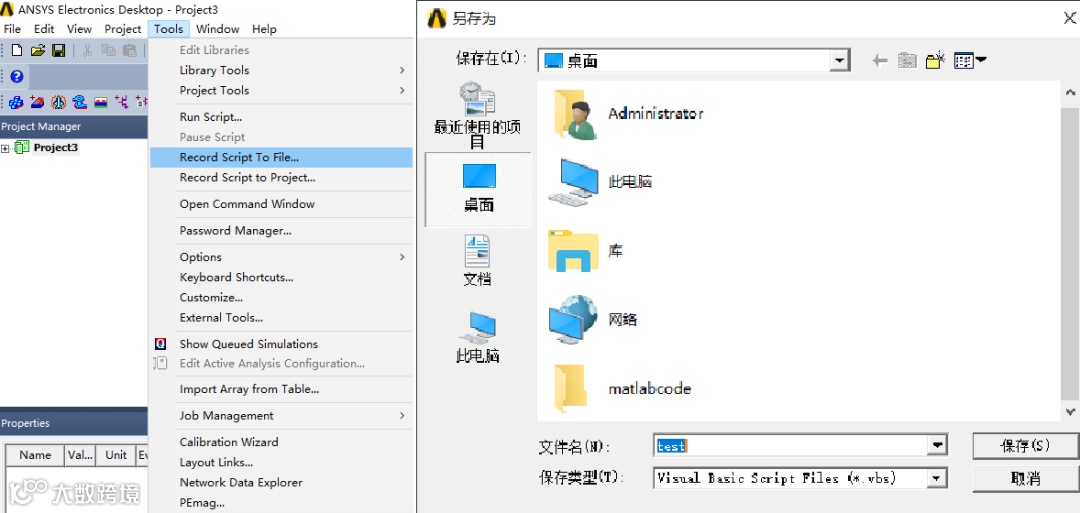

如下图所示，随便建立一个文件进行模型的绘制，对其进行vbs脚本录制：

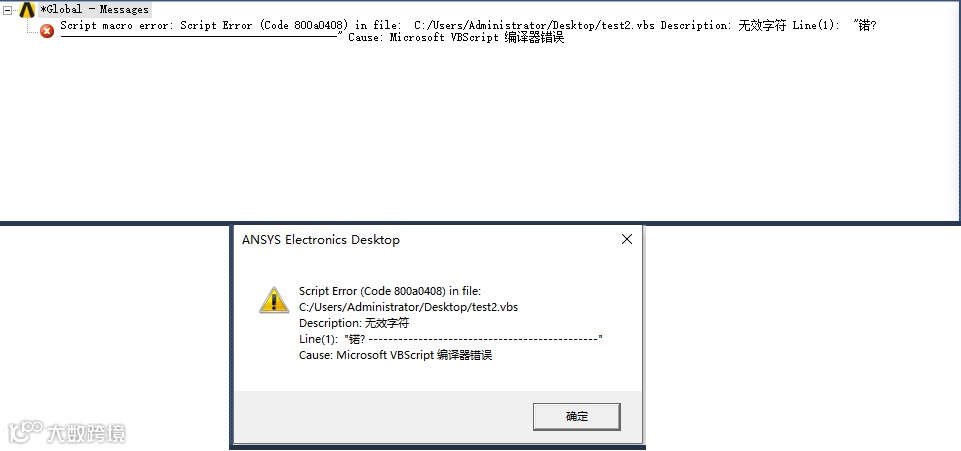

Run Script后，HFSS软件提示报错，很多人第一次使用这个可能都会遇到这种问题。

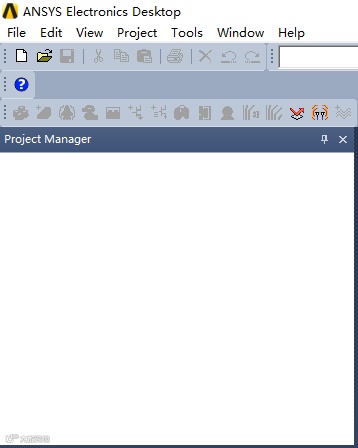

其实只需要在录制脚本前，软件处于空文件状态(Project Manager下无Project和Design)，这样从零开始录制的脚本执行起来就不会报错。

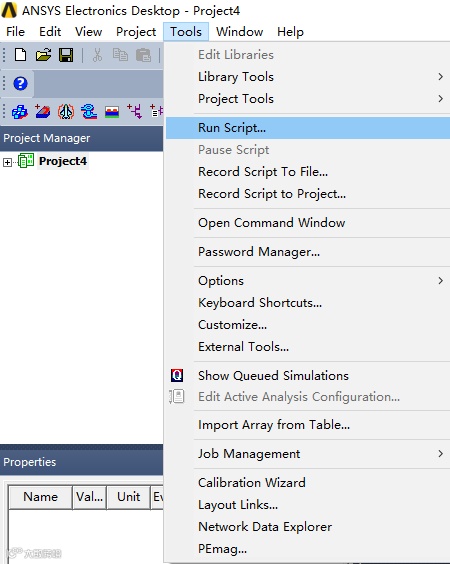

经过上述操作后录制的vbs代码如下（可直接复制到txt文件里，将文件类型后缀改为.vbs，在HFSS软件中的Tool->Run Script载入执行即可）：
' ----------------------------------------------' Script Recorded by ANSYS Electronics Desktop Version 2017.2.0' ----------------------------------------------Dim oAnsoftAppDim oDesktopDim oProjectDim oDesignDim oEditorDim oModuleSet oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop")Set oDesktop = oAnsoftApp.GetAppDesktop()oDesktop.RestoreWindowSet oProject = oDesktop.NewProjectoProject.InsertDesign "HFSS", "HFSSDesign1", "DrivenModal", ""Set oDesign = oProject.SetActiveDesign("HFSSDesign1")Set oEditor = oDesign.SetActiveEditor("3D Modeler")oEditor.CreateRegularPolyhedron Array("NAME:PolyhedronParameters", "XCenter:=", _"-0.4mm", "YCenter:=", "-0.4mm", "ZCenter:=", "0mm", "XStart:=", "0.2mm", "YStart:=", _"0.2mm", "ZStart:=", "0mm", "Height:=", "1.2mm", "NumSides:=", "12", "WhichAxis:=", _"Z"), Array("NAME:Attributes", "Name:=", "RegularPolyhedron1", "Flags:=", "", "Color:=", _"(143 175 143)", "Transparency:=", 0, "PartCoordinateSystem:=", "Global", "UDMId:=", _"", "MaterialValue:=", "" & Chr(34) & "vacuum" & Chr(34) & "", "SurfaceMaterialValue:=", _"" & Chr(34) & "" & Chr(34) & "", "SolveInside:=", true, "IsMaterialEditable:=", _true, "UseMaterialAppearance:=", false)oEditor.CreateCylinder Array("NAME:CylinderParameters", "XCenter:=", "0.8mm", "YCenter:=", _"1.8mm", "ZCenter:=", "0mm", "Radius:=", "0.2mm", "Height:=", "1mm", "WhichAxis:=", _"Z", "NumSides:=", "0"), Array("NAME:Attributes", "Name:=", "Cylinder1", "Flags:=", _"", "Color:=", "(143 175 143)", "Transparency:=", 0, "PartCoordinateSystem:=", _"Global", "UDMId:=", "", "MaterialValue:=", "" & Chr(34) & "vacuum" & Chr(34) & "", "SurfaceMaterialValue:=", _"" & Chr(34) & "" & Chr(34) & "", "SolveInside:=", true, "IsMaterialEditable:=", _true, "UseMaterialAppearance:=", false)oEditor.CreateBox Array("NAME:BoxParameters", "XPosition:=", "0.6mm", "YPosition:=", _"-2.6mm", "ZPosition:=", "0mm", "XSize:=", "0.8mm", "YSize:=", "0.4mm", "ZSize:=", _"0.8mm"), Array("NAME:Attributes", "Name:=", "Box1", "Flags:=", "", "Color:=", _"(143 175 143)", "Transparency:=", 0, "PartCoordinateSystem:=", "Global", "UDMId:=", _"", "MaterialValue:=", "" & Chr(34) & "vacuum" & Chr(34) & "", "SurfaceMaterialValue:=", _"" & Chr(34) & "" & Chr(34) & "", "SolveInside:=", true, "IsMaterialEditable:=", _true, "UseMaterialAppearance:=", false)oEditor.CreateCone Array("NAME:ConeParameters", "XCenter:=", "2.2mm", "YCenter:=", _"-0.2mm", "ZCenter:=", "0mm", "WhichAxis:=", "Z", "Height:=", "0.6mm", "BottomRadius:=", _"0.447213595499958mm", "TopRadius:=", "0.4mm"), Array("NAME:Attributes", "Name:=", _"Cone1", "Flags:=", "", "Color:=", "(143 175 143)", "Transparency:=", 0, "PartCoordinateSystem:=", _"Global", "UDMId:=", "", "MaterialValue:=", "" & Chr(34) & "vacuum" & Chr(34) & "", "SurfaceMaterialValue:=", _"" & Chr(34) & "" & Chr(34) & "", "SolveInside:=", true, "IsMaterialEditable:=", _true, "UseMaterialAppearance:=", false)
除了录制建模的脚本，我们还可以进行繁琐的数据处理、导出步骤的录制，如下面代码就是为了实现S11和3D方向图数据的一键式导出。
----------------------------------------------Script Recorded by ANSYS Electronics Desktop Version 2017.2.0----------------------------------------------Dim oAnsoftAppDim oDesktopDim oProjectDim oDesignDim oEditorDim oModuleSet oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop")Set oDesktop = oAnsoftApp.GetAppDesktop()oDesktop.RestoreWindowProject NameSet oProject = oDesktop.SetActiveProject("dipole_simu")Design NameSet oDesign = oProject.SetActiveDesign("veeDipole_idealFeed1")Set oModule = oDesign.GetModule("ReportSetup")"Results下的报告名称", "csv保存路径+csv文件名""S11", "C:/Users/Administrator/Desktop/S11.csv""Gain Plot 1", _:/Users/Administrator/Desktop/Gain Plot 1.csv"
前文已经介绍了如何录制脚本，便于模型的重建和数据的导出。但是对方收到vbs文件后，要进行模型的修改，没有注释其实看起来也是一团糟的。虽然可以通过多次删除部分vbs代码一步步回构到自己想要的节点，不过这种方法也是有点麻烦。
幸运的是，matlab调用hfss的这项工程早已在Github上模块化并开源了。
由于Github在境内大概率访问不了，这里贴了一条镜像的链接：
https://github.com.cnpmjs.org/yuip/hfss-api

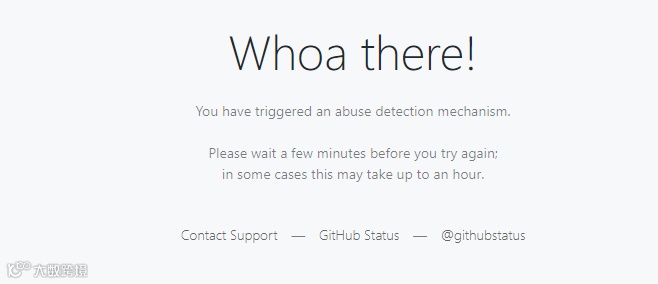

如果遇到下面问题，多刷新几次就好了：

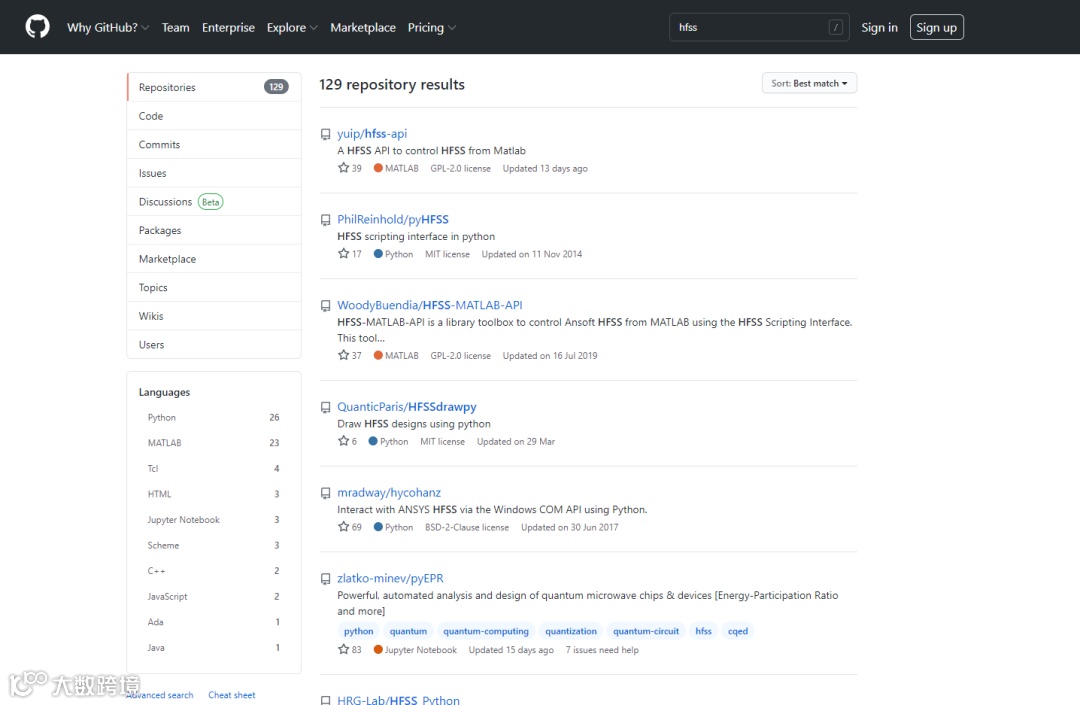

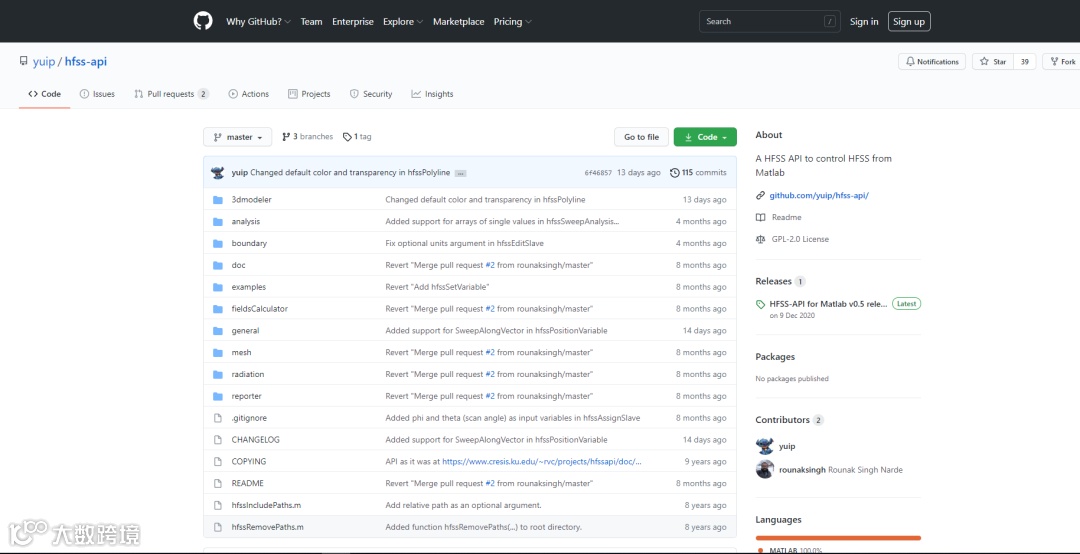

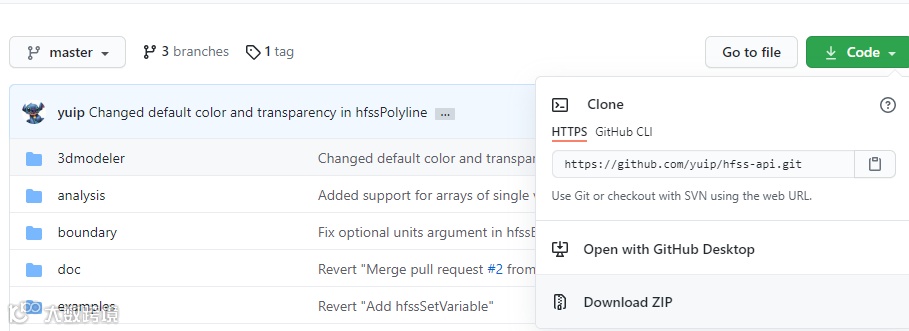

最后我们可以选择排的最靠前的yuip/hfss-api，对其zip文件进行下载。
因为都是英文注释，需要使用者有一点英文阅读水平，通过examples里面的示例进行各模块function的功能以及参量传入、调用方法的熟练使用。
有了matlab和hfssapi后，能做的事情就多了，比如下面这个就利用matlab读入图像并保存各像素点rgb数值，然后再利用hfssapi中的hfssRectangle和hfssSetColor函数进行图像在HFSS中的重绘。

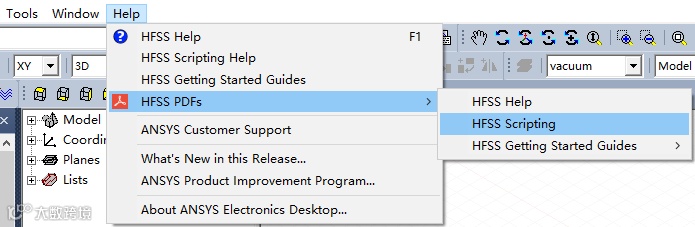

想更深一步了解hfss脚本，可以在ANSYS Electronics Desktop Version 2017.2.0及以上版本中的Help中打开HFSS Scripting这个帮助文档，一千多页的内容特别详实。
想象一下，你给别人一个vbs脚本，就几kB，然后对方就能复构你的HFSS模型，是不是特别酷炫，还节省占用空间？
