漂亮国HIMARS火箭炮发射器电路板解析

漂亮国HIMARS火箭炮发射器电路板解析 微波射频网
2025-09-02
2
导读:洛克希德·马丁公司研制:漂亮国HIMARS火箭炮发射器电路板拆解
一、HIMARS,全称High Mobility Artillery Rocket System(高机动性多管火箭炮系统),是洛克希德·马丁公司研制的一款轻型、高机动远程火箭炮装备。

主要特点:
1.平台:基于米军M1140五吨级卡车底盘,可通过C-130等运输机空运,机动性很强。
2.武器系统:搭载一具可旋转发射装置,可装填:6枚227mm口径火箭弹(如M31 GMLRS,射程70–90km);或1枚ATACMS战术弹道导弹(射程可达300km)
3.操作:由3人操作,但实际发射过程可以由1人完成。
4.火控系统:高度自动化,可快速装填、瞄准和发射。

作战应用:
1.远程精确打击:主要依靠GPS制导火箭(GMLRS),在俄乌冲突中表现突出。
2.快速机动:能“打完就跑(Shoot and Scoot)”,降低被敌方反击的风险。
3.灵活弹药配置:未来可发射PrSM精确打击导弹,射程预计超过500km。

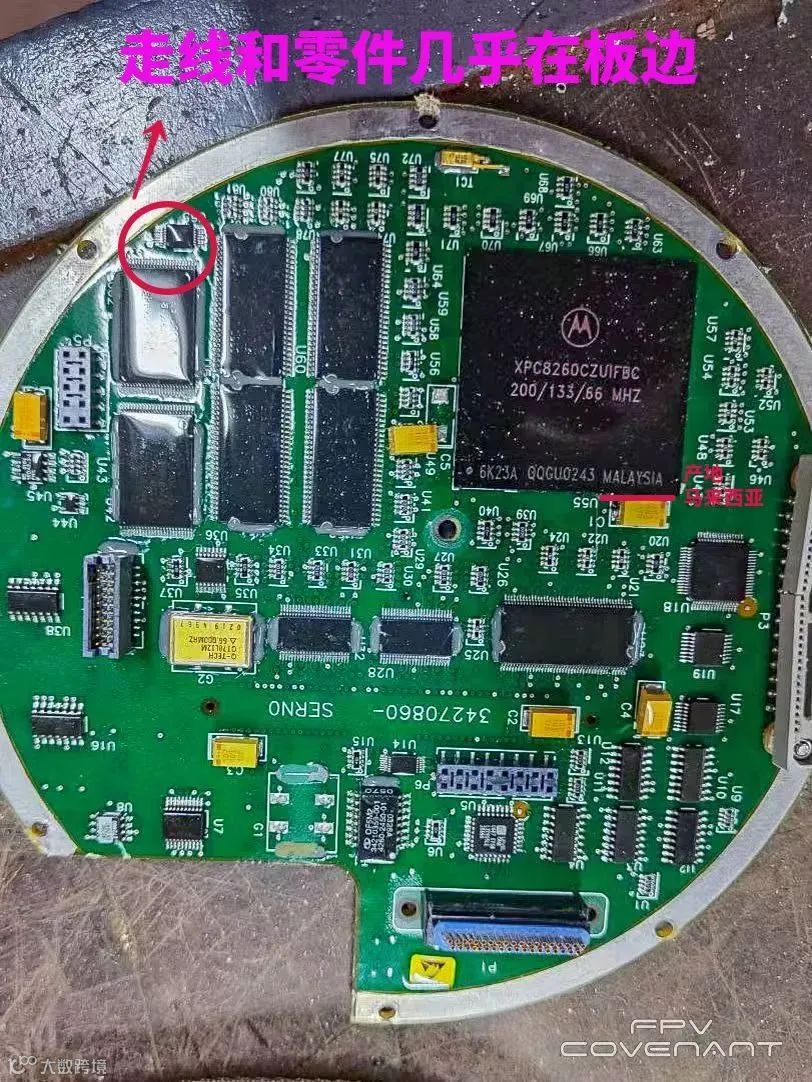

摩托罗拉XPC8260通信处理器(200/133/66MHz)

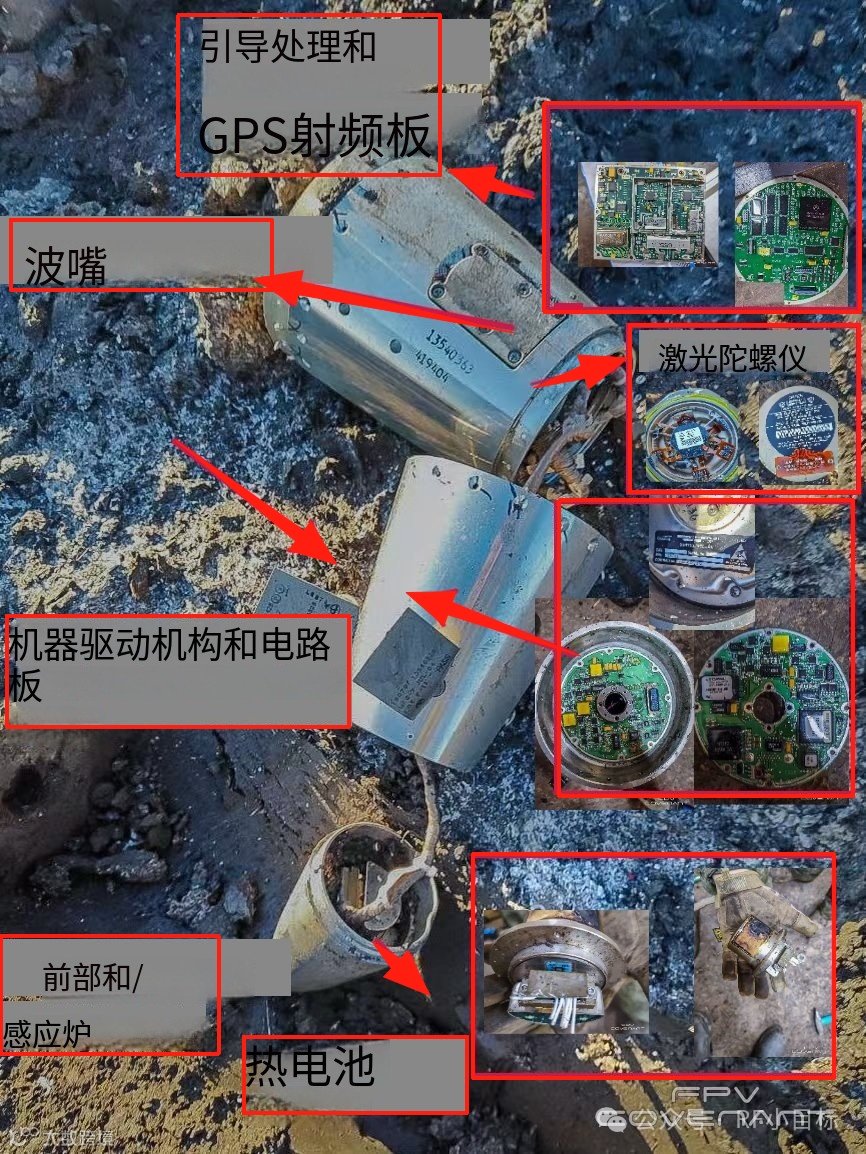

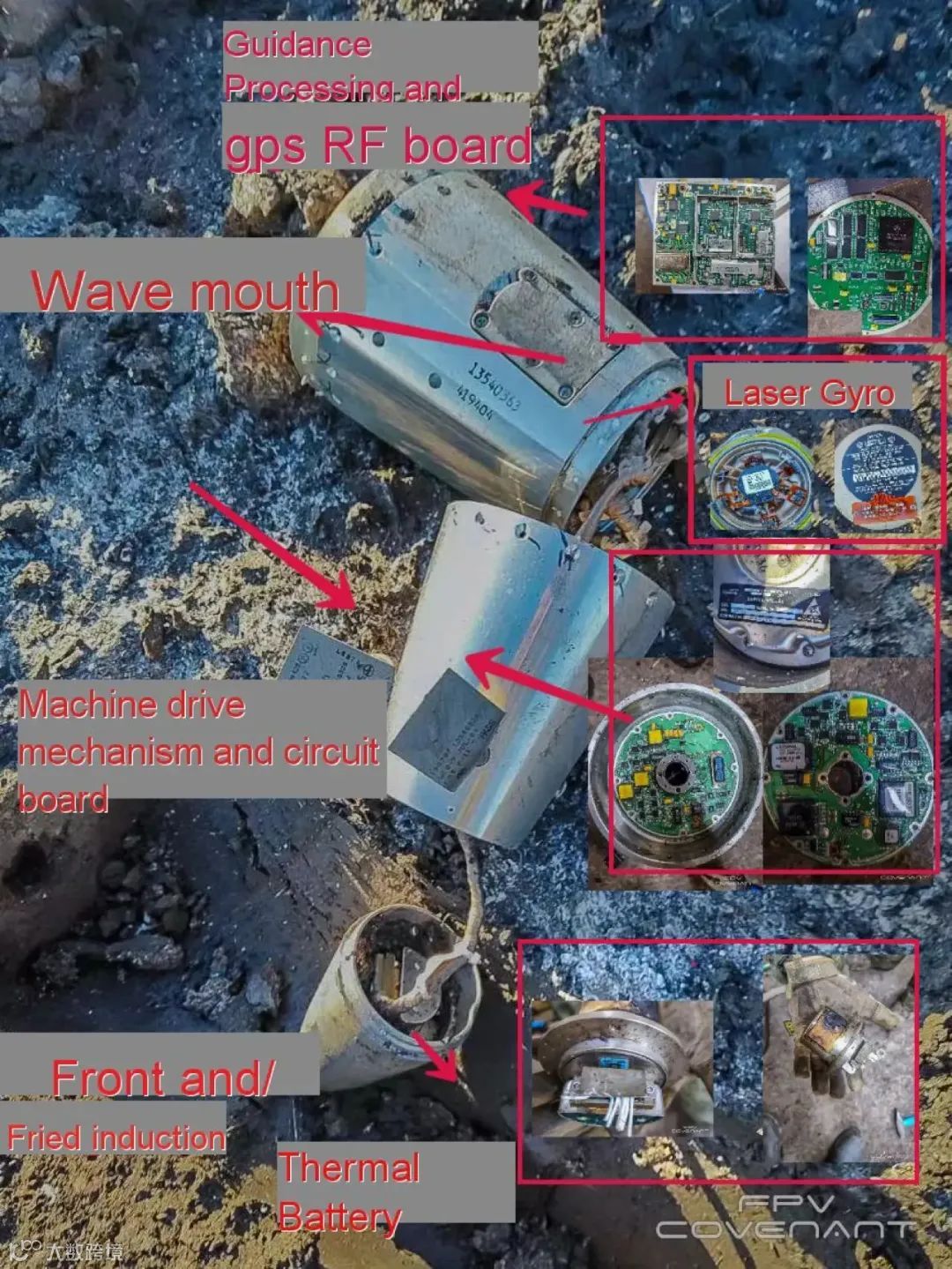

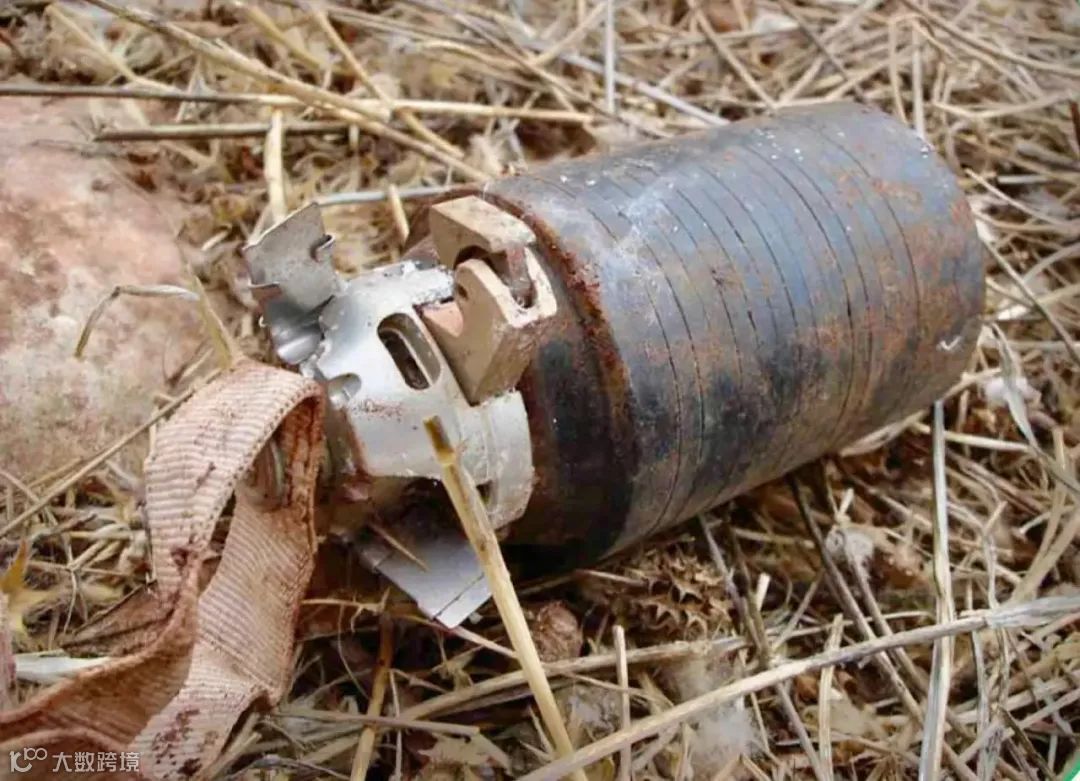

二、大毛声称这些碎片是由HIMARS或M270发射的M30 GMLRS火箭弹。该火箭有一个集束弹头,内含M85 DPICM子弹药。M30是第一款用于M270 MLRS的制导火箭,配备惯性和GPS接收器。

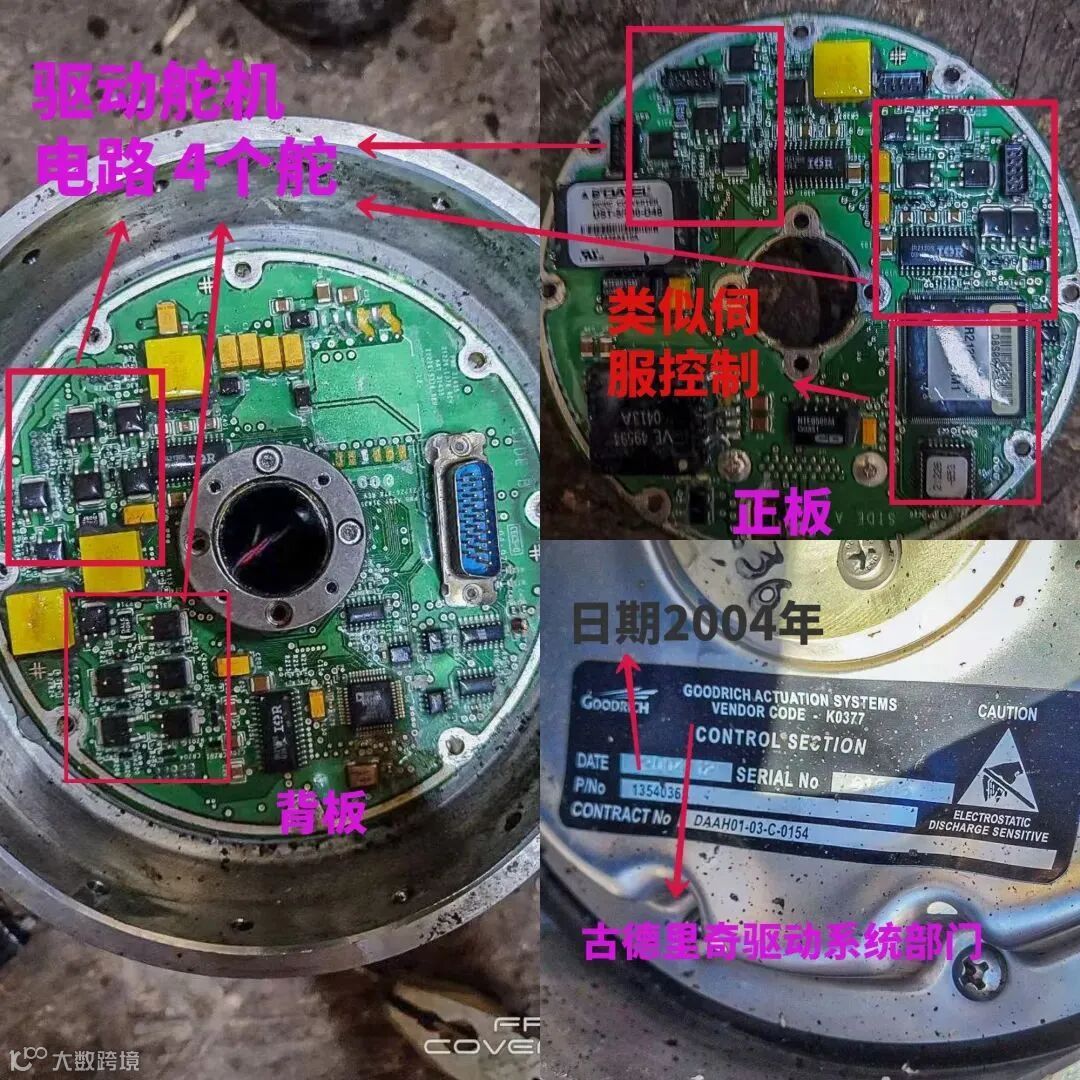

三、电路板设计及工艺亮点

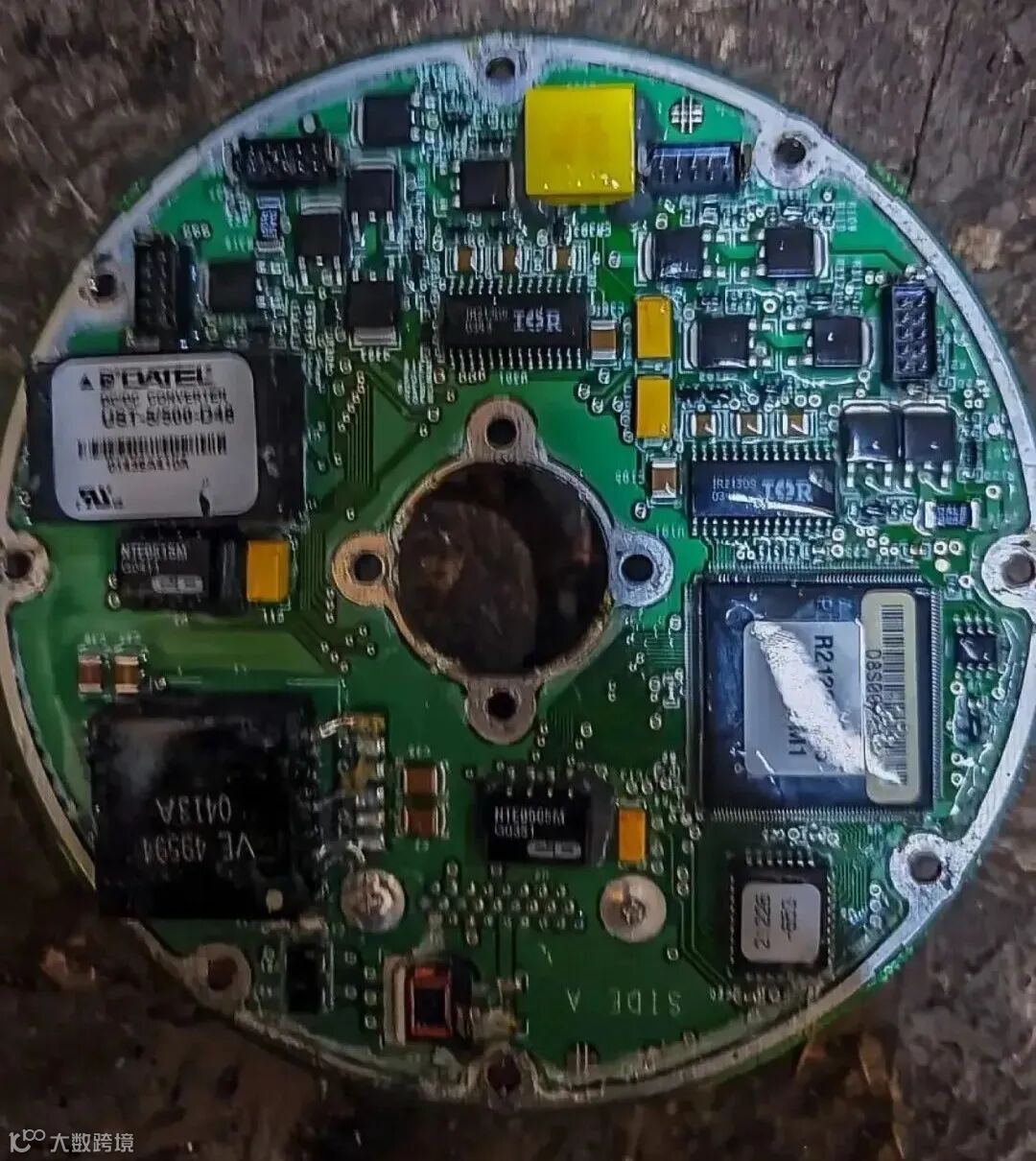

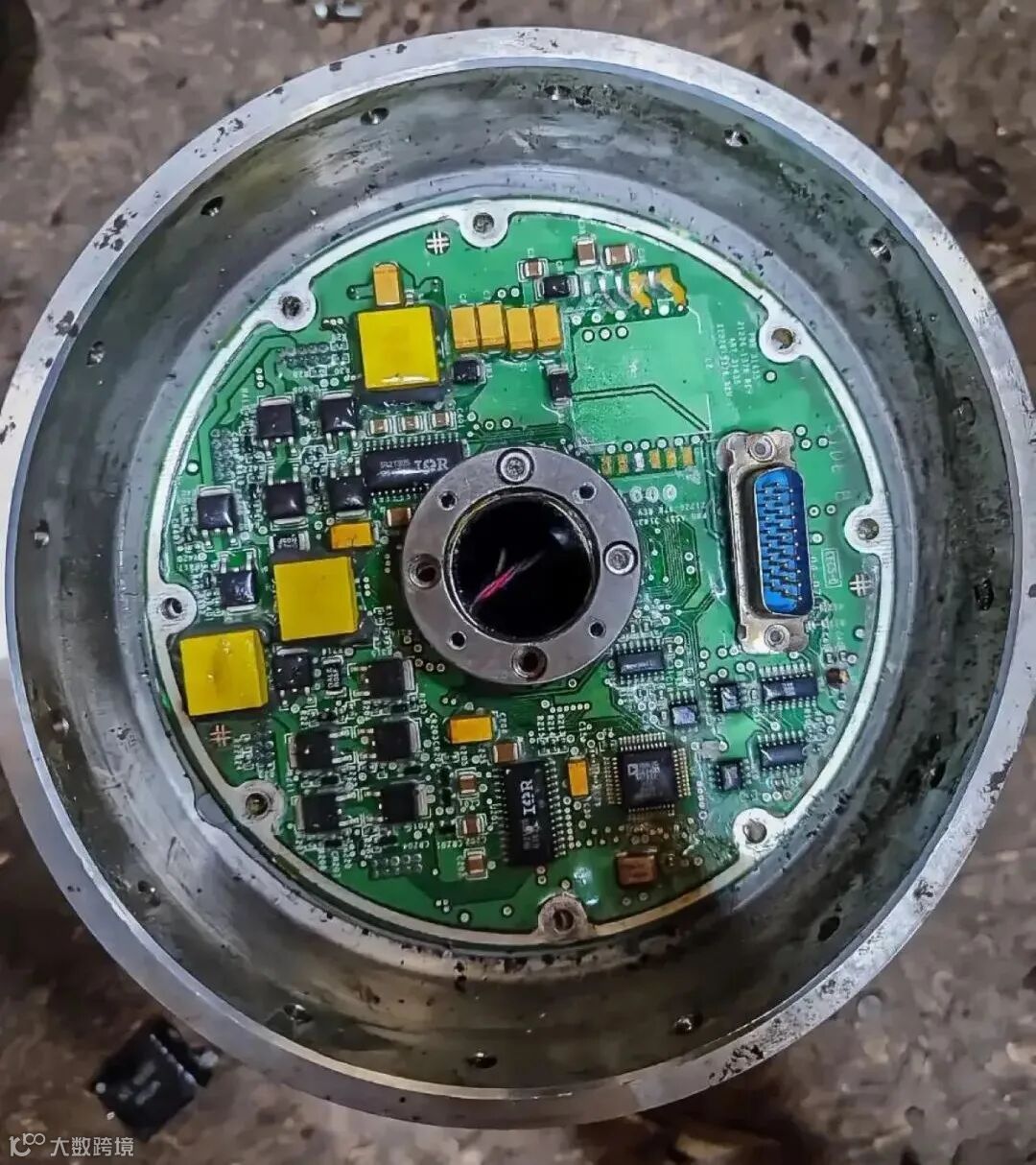

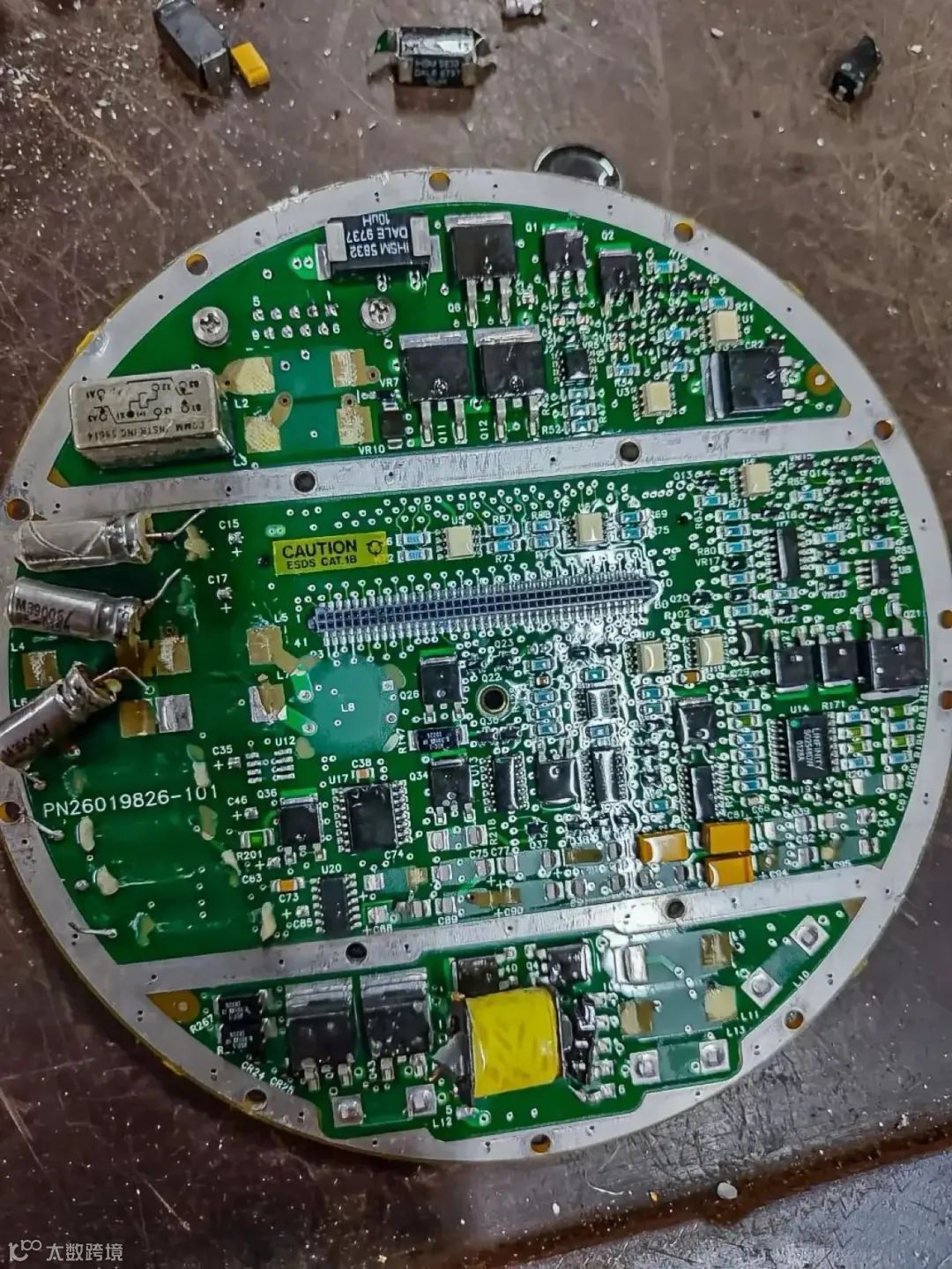

1.电路层面上,电源转换、处理器/ASIC、存储与接口电路实现一体化布局,PCB涂覆三防漆并封装于金属外壳内,以确保高抗震与电磁防护性能。

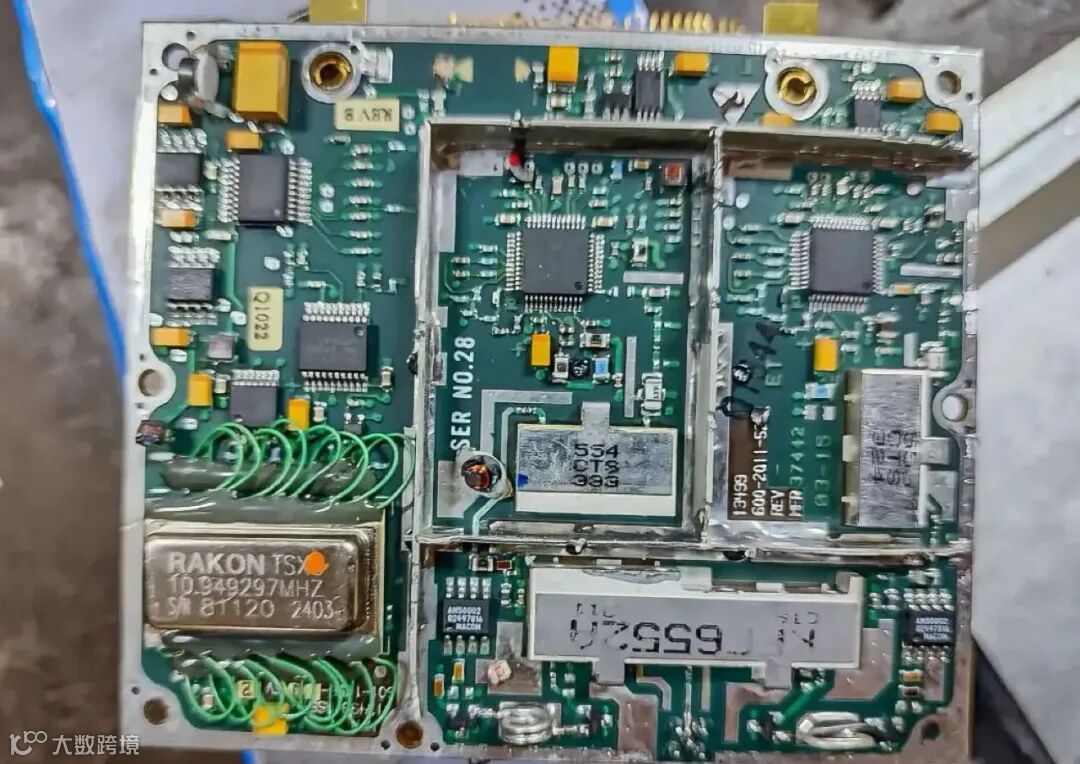

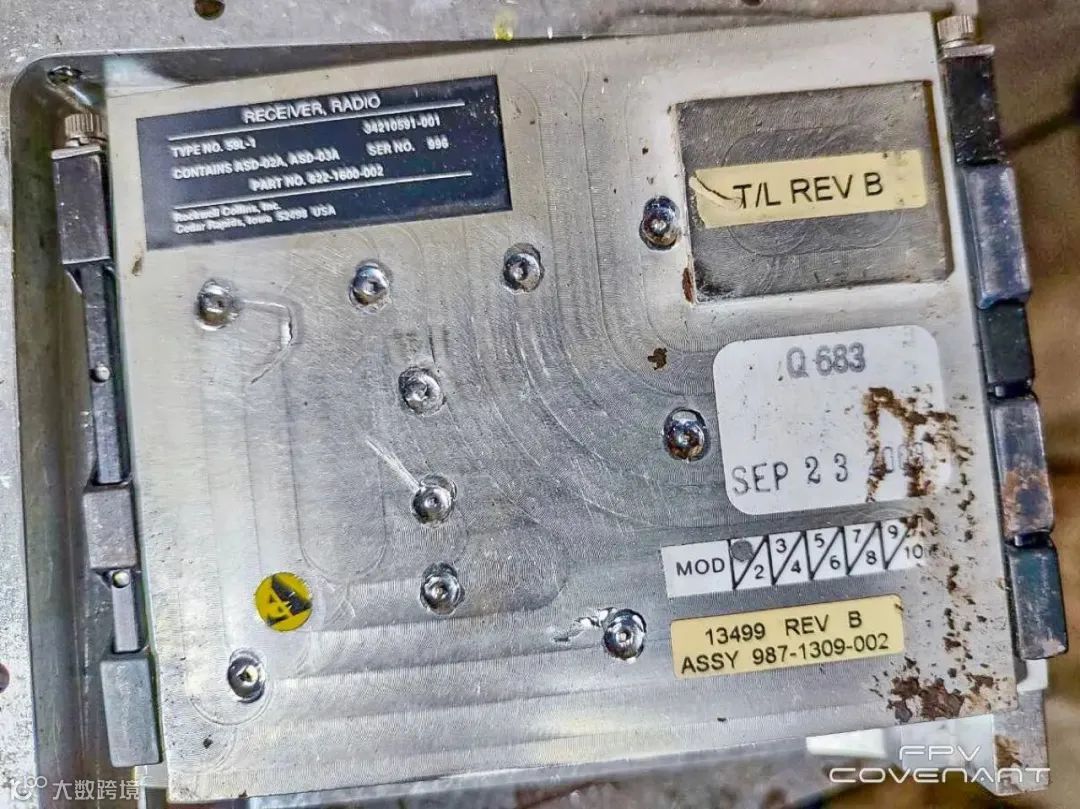

2.射频部分配备RAKON TSX晶振(10.949297MHz)、定制滤波器与功放芯片,表明其承担GPS/导航相关的高频收发任务。

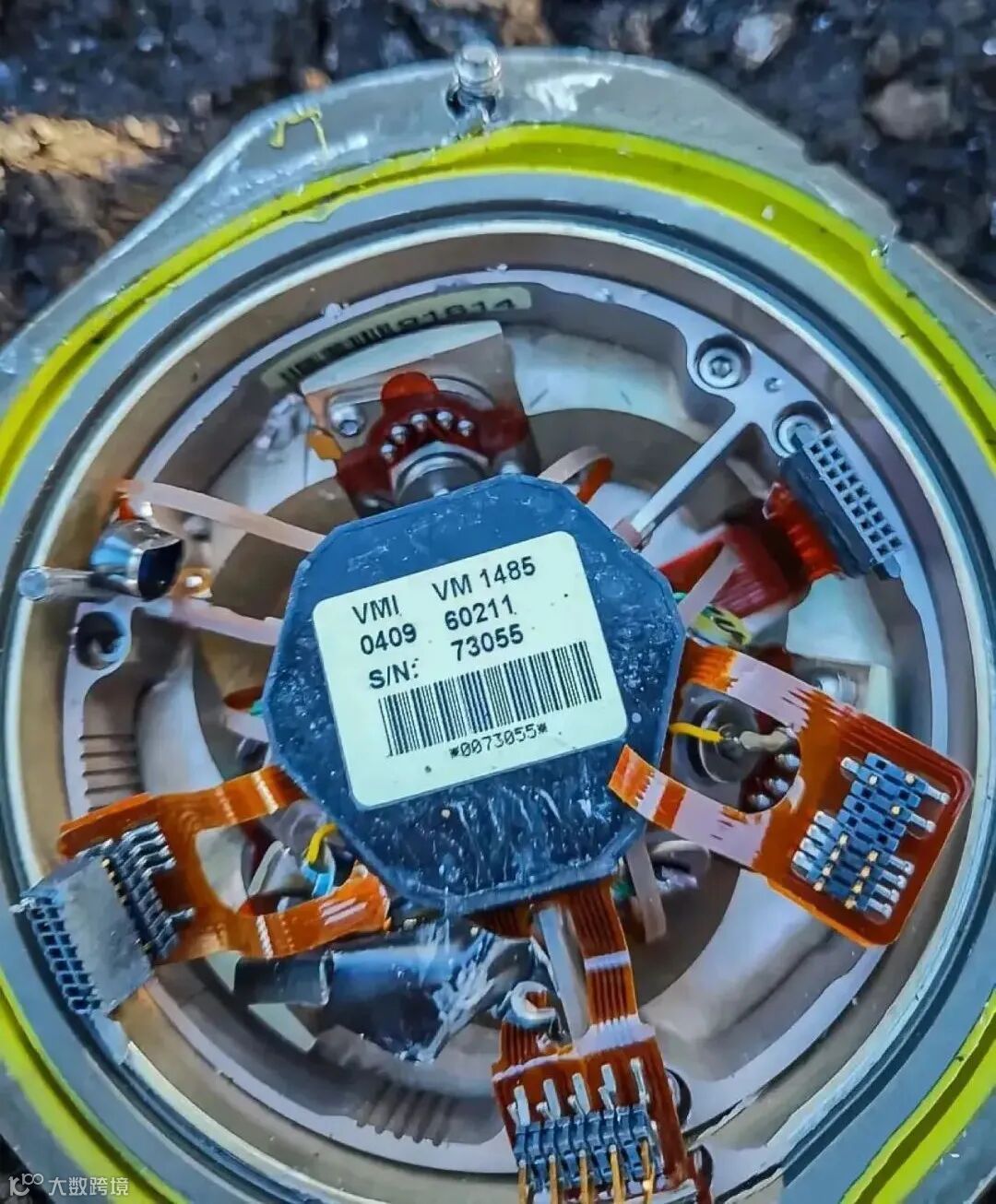

3.连接方式上,柔性电路(FPC)用于主控与激光陀螺仪的耦合,不仅节省空间,还提升高振动环境下的可靠性。
