简单介绍从Hfss18版本软件导出平面天线图纸的步骤

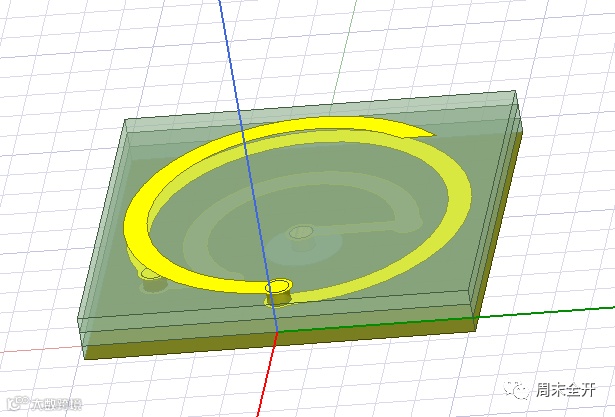

1、建好模型，并将需要作图的平面与xoy平面平行，如下图所示

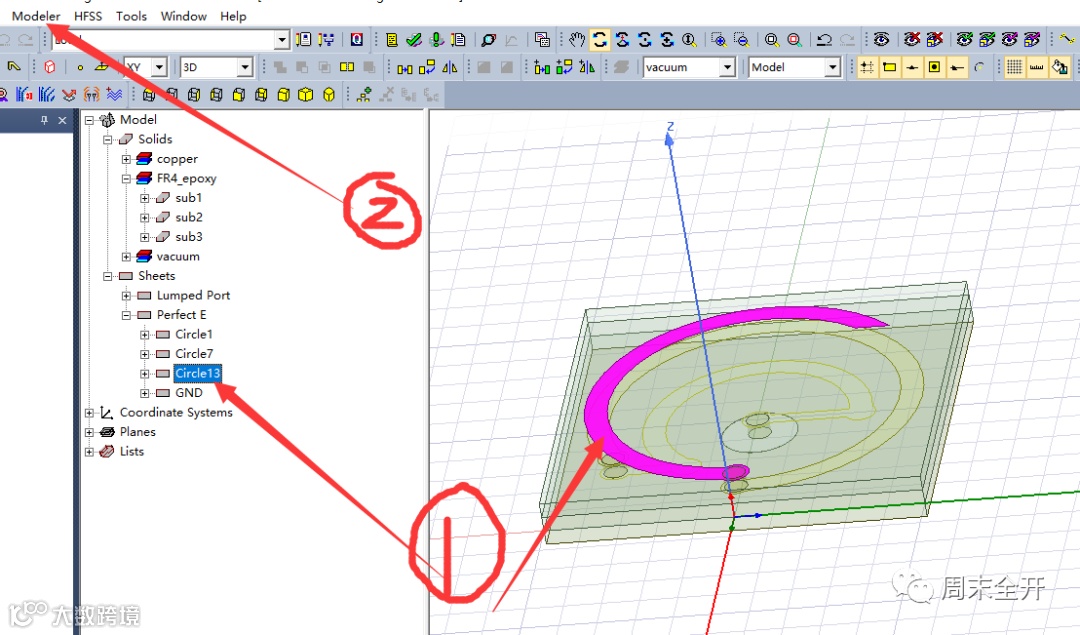

2、选中需要出图的图形（只要与xoy面平行即可，不必须重合），如下图所示，

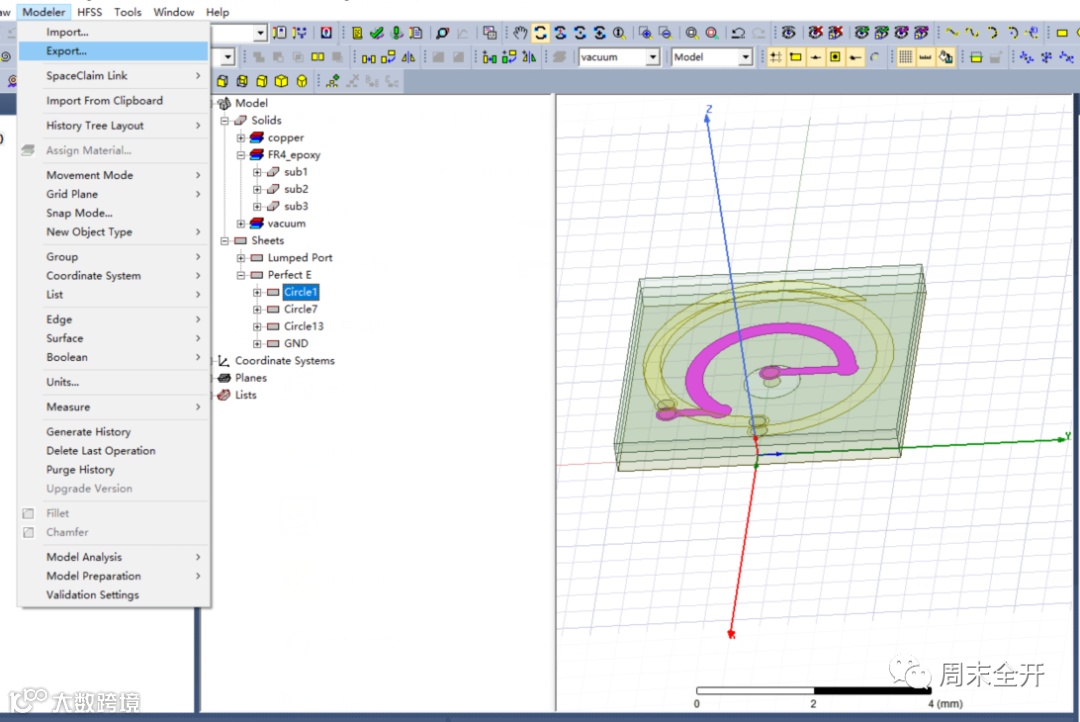

3、Modeler-->Export

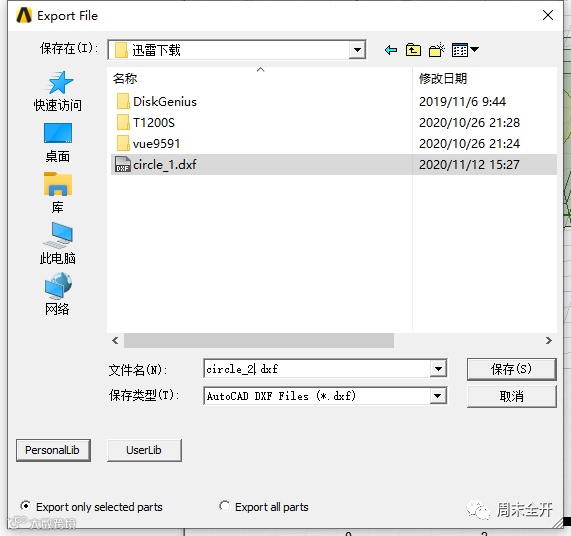

4、选择保存路径，命名

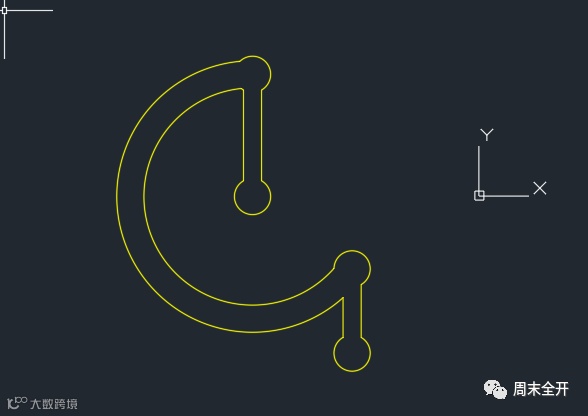

5、用cad打开查看，如下图所示
使用hfss导图，有时候会出一些杂线，如下图所示
hfss13版本可以使图形保持与xoy面重合之后，导出比较完整的符合使用的图形，步骤类似从cst中导图。
使用cst导图的步骤，可以转到文章
hfss,cst天线仿真模型导出平面图到cad处理步骤
最后，
在cad中将导出的图复制放在一个文件中，将覆铜部分着色（建议与加工厂沟通）并添加文本描述（板材材料、厚度；覆铜部分；数量，等），注释等等。
同时，导出成dwg/dxf文件，由于cad版本的问题，导出dwg文件时要与加工厂保持一致，以便识别。
有的加工厂需要其他格式的图纸，送去生产之前要和合作的加工厂沟通好，多沟通才能保证出来的产品与仿真保持一致。
ps：如果熟练cad软件，可以直接用cad画图，省去繁琐的步骤。
