matlab画二维辐射方向图polarplot函数

关于二维辐射方向图，可以试试使用matlab的polarplot函数。
由于公众号的消息通知没收到，没能及时回复一些消息，超过48小时就回复不了了，不好意思啦。

二维的方向图，可以使用的工具就很多了。matlab出的图的质量反而不是最好的。

polarplot函数用来绘制极坐标图，调用格式为：

polarplot（theta，rho，选项）

其中，theta为极坐标极角，rho为极径，选项的内容和plot函数相似

如下图是hfss中随意仿真的天线的辐射图结果，

从中导出数据，保存的格式默认为csv格式。文件名Radiation Pattern E.csv

clear all;
clc;
thetadeg=csvread('Radiation Pattern E.csv',1,0,[1,0,181,0]); %读取theta的值
theta=deg2rad(thetadeg);    %将度数转换为弧度

r=csvread('Radiation Pattern E.csv',1,1,[1,1,181,1]);  %读取r的值

polarplot(theta,r);
rlim([-30,-5]); %调整半径坐标范围

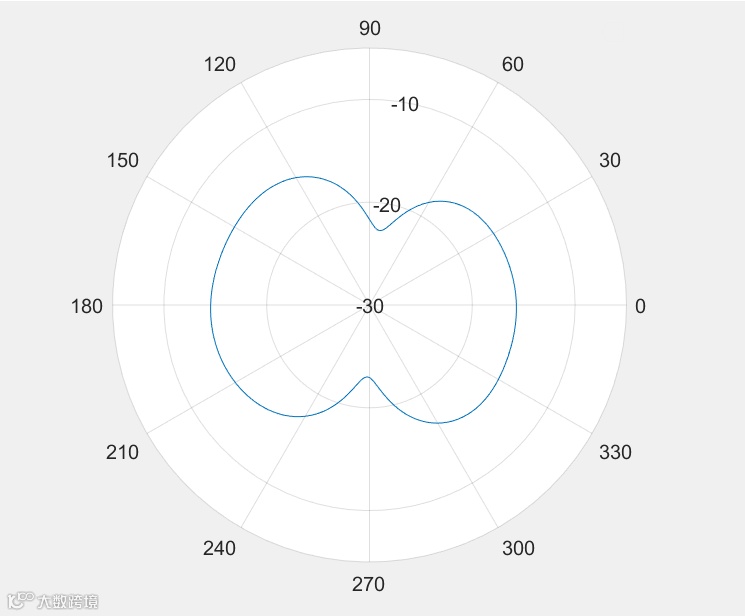

运行以上代码后，生成如下图所示，（theta坐标顺时针转了90°，不影响观察，介意的读者可以调整方向）

ps：

rlim语法

rlim(limits)

rlim('auto')

rlim('manual')

rl = rlim

m = rlim('mode')

___ = rlim(pax,___)

说明

rlim(limits) 指定当前极坐标区的 r 坐标轴范围。将 limits 指定为 [rmin rmax] 形式的二元素向量，其中 rmax 是大于 rmin 的数值。

rlim('auto') 允许 MATLAB 选择 r 坐标轴范围。此命令将极坐标区对象的 RLimMode 属性设置为 'auto'。

rlim('manual') 防止范围自动更改。当使用 hold on 命令向极坐标区添加新数据时，如果要保留当前范围，请使用此选项。此命令将极坐标区对象的 RLimMode 属性设置为 'manual'。

rl = rlim 返回包含当前极坐标区范围的二元素向量。

m = rlim('mode') 返回范围模式的当前值，即 'auto' 或 'manual'。默认情况下，该模式为自动，除非您指定范围或将模式设置为手动。

___ = rlim(pax,___) 使用 pax 指定的极坐标区，而不是使用当前极坐标区。指定 pax 作为第一个输入参数。仅当原始语法支持时才能包括更多输入或输出参数。
