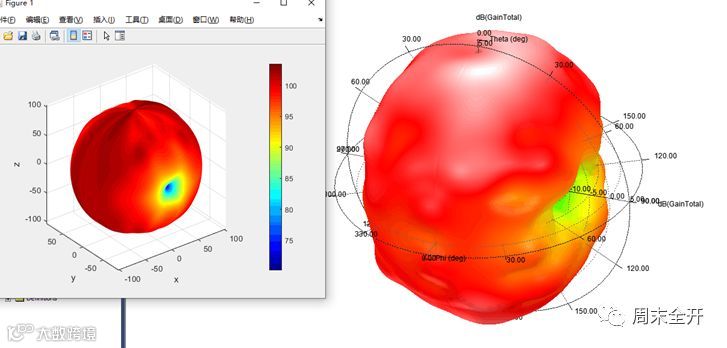

从HFSS仿真软件中可以直接查看仿真远场3d辐射图，如下右图，本以为HFSS导出的图不能是矢量图，所以就将数据导出，利用matlab来画图，然后导出emf格式的矢量图，如下左图。但是仍旧有锯齿存在，设想是需要好的插值算法来拟合消除锯齿，目前还没尝试出来，如果哪位读者看到了，有方法，希望留言给我。
首先分析HFSS中导出的数据，3d辐射图有三列数据，分别是phi、theta、gain。我设置的phi是从0~360°，theta是从0°~180°，间隔都是2°。
下面直接给出画图程序，
A=load('file.csv');
pow=A(:,3);
gain=reshape(pow,181,91);
theta=linspace(0,pi,91);
phi=linspace(0,2*pi,181);
[pp,tt]=meshgrid(theta,phi);
[x,y,z]=sph2cart(pp,pi/2-tt,gain+100); %增益不能为负值
surf(x,y,z,gain+100);
xlabel x;
ylabel y;
zlabel z;
shading interp;
axis equal;
colormap("jet");
colorbar;
画图程序使用中遇到几个问题，
1、gain数组的重构，行列根据HFSS中的设置来重构，这里是181*91的矩阵。

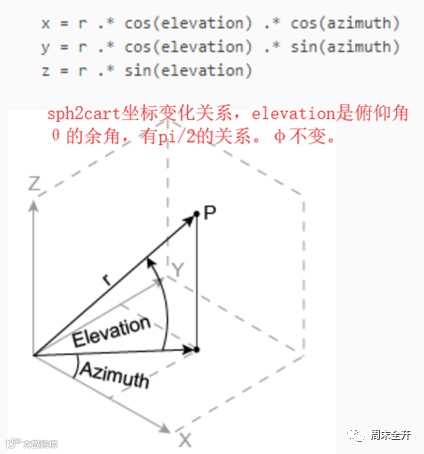

2、sph2cart函数中gain不能直接使用原来的值，因为gain小于零画不出原图。sph2cart的坐标变换公式与常用的公式不同，注意俯仰角的取值
3、meshgrid（m,n）设置网格，注意行列的设置，会变成n*m矩阵。
