衡量普克尔盒性能的主要指标有：
前置测试：系统消光比
在对普克尔盒的各项性能进行测试前，首先要测定系统消光比。
透过率用来表征光经过普克尔盒后的功率损耗。
将普克尔盒放置在调整架上，使激光正入射普克尔盒，此时记录最大功率P0。
第二个指标测试静态消光比，表征未加压时普克尔盒的自然双折射程度。
将PBS2旋转90°，置于水平偏振状态，此时功率最小值记录为P1。
通过计算可得其静态消光比：
ICR=P0/P1

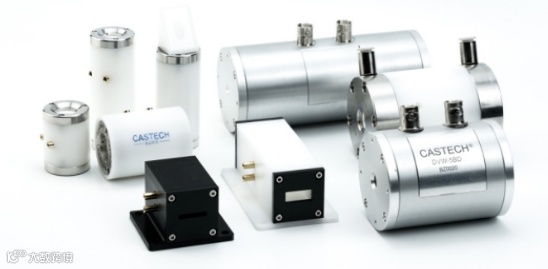

福晶科技的普克尔盒静态消光比最高可达1200:1。
动态消光比和λ/4电压，表征加压时普克尔盒对光的关断能力及所需电压。
连接普克尔盒与驱动电源，调节直流电压至输出功率最大并记为P2，此时电压值记Vπ，也就是半波电压。
通过计算可得
动态消光比：VCR=P2/P1
λ/4电压：Vπ/2=Vπ/2
关闭驱动电源，PBS2旋转任意角度至有光输出。
将功率计换成光电探测器，调节光电探测器位置并连接光电探测器与示波器，使示波器上显示出光信号，并将PBS2旋转回水平偏振态。
更换普克尔盒驱动电源，调节电压值到半波电压Vπ，垂直偏振的入射光经过普克尔盒后转换为水平偏振，并通过水平偏振的PBS2，此时示波器显示的波形即为普克尔盒调制波形，在示波器中可以查看重频、脉宽、上升下降时间等参数。
福晶科技的普克尔盒系列产品的上升/下降时间最小可以达到10 ns以下。
光束质量表征光经过普克尔盒后的畸变程度；偏转角表征光经过普克尔盒后的偏离程度。
将光电探测器换为光束质量分析仪。
调整激光正入射到光束质量分析仪中。
观察光源光斑圆度，记录此时的位置坐标（X0,Y0）。
将普克尔盒放置于五维调整架上，调整激光正入射普克尔盒，观察光斑圆度达到93%；普克尔盒出射端面至光束分析仪入射端面的距离记为L，此时光斑位置坐标记为（X1,Y1）；

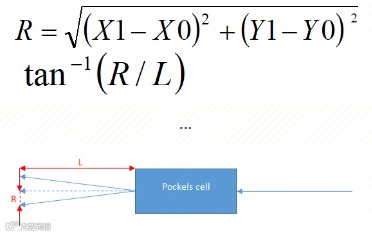

沿着光轴旋转电光开关观察光斑并记录多个位置坐标（X2,Y2）（X3,Y3)……，随后计算多个光斑偏移的半径，最后转换成角度。
