内容整理自hfss的help文档
HFSS中的Floquet端口专门用于平面周期结构。
主要的例子是平面相控阵和频率选择表面，当其可以理想化为无限大时，可通过分析一个单元格来完成对无限大结构的分析。
单个单元连接边界通常形成单元的侧壁，因此需要一个边界条件来考虑无限大的尺寸。
floquet port端口就是为此目的而设计的。
当适用Floquet端口提取出S参数之后，在频率选择表面材料，或者超材料、超表面、吸波材料等设计中，通过相应的反演公式，反演出最终的材料参数，比如等效介电常数和等效磁导率。

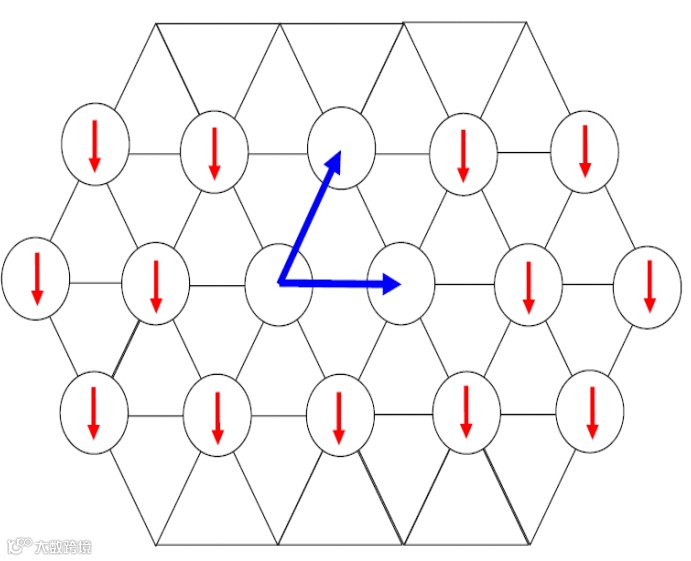

可以使用链接边界和两个Floquet ports构建用于频率选择曲面（FSS）仿真的单元， 一个端口在FSS平面上方，另一个端口在FSS结构之下。所应用的激励是Floquet 模，通常是一种或两种镜面模。作为场解的直接结果，FSS的反射和透射特性是根据计算的与Floquet 模相关的s矩阵项。这与使用pml或辐射边界来终止单元格时的模拟设置有些对比。在这些情况下，除了边界设置外，一个或多个入射波被单独定义为激发。FSS的传输和反射属性，然后自动计算为用户作为对现场解决方案的后处理操作。下面将考虑一个包含圆形孔的菱形晶格的导电屏。晶格的几何形状如下所示，其中一对晶格向量用蓝色表示。晶格矢量之间的夹角是60度。考虑一个正射到平面的平面波，偏振排列如图中红色箭头所示。传输损耗的大小和相位，作为频率的函数，是感兴趣的量。频带为8~20 GHz。

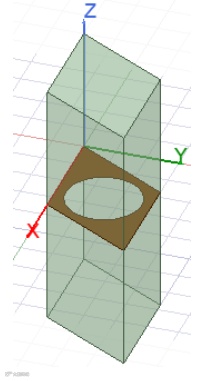

1、创建如下图所示的FSS单元格模型

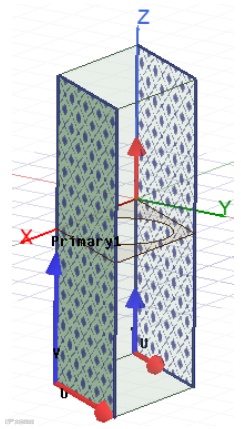

2、完成FSS单元格的几何图形后，分配主边界和辅助边界。

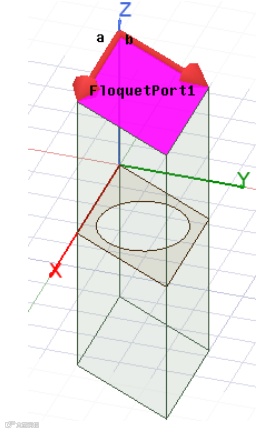

3、选择顶部设置Floquet ports端口

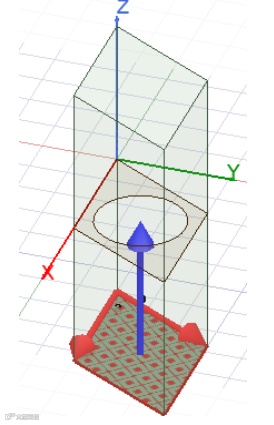

选择底面，并重复此步骤以设置第二个Floquet ports

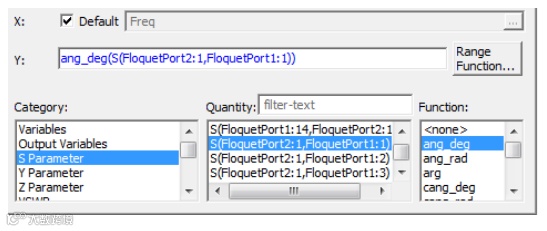

4、求解分析之后，选择需要的S参数
ps：floquet 端口设置获取，百度网盘二维码
[1]张国瑞, “宽带周期吸波结构设计及其电磁耦合特性研究,” 博士, 电子科技大学, 2019. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CDFD&dbname=CDFDLAST2020&filename=1019851425.nh&v=
[2]P. Xu et al., “Full-Wave Simulation and Analysis of Bistatic Scattering and Polarimetric Emissions From Double-Layered Sastrugi Surfaces,” IEEE Trans. Geosci. Remote Sensing, vol. 55, no. 1, pp. 292–307, Jan. 2017, doi: 10.1109/TGRS.2016.2606323.
[3]张庆乐, “新型电磁超材料在天线中的应用,” 硕士, 北京理工大学, 2016. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CMFD&dbname=CMFD201602&filename=1016716545.nh&v=
[4]彭洋, “基于电磁超材料的新型平面天线的研制,” 硕士, 电子科技大学, 2016. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CMFD&dbname=CMFD201701&filename=1016169555.nh&v=
[5]李梅, “基于人工电磁材料的宽角扫描相控阵天线研究,” 博士, 电子科技大学, 2016. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CDFD&dbname=CDFDLAST2017&filename=1016170130.nh&v=
[6]冯长乐, “基于电磁超材料的高增益天线研究,” 硕士, 电子科技大学, 2015. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CMFD&dbname=CMFD201601&filename=1015708143.nh&v=
[7]熊汉, “电磁超材料在微波吸波体与天线中的应用研究,” 博士, 电子科技大学, 2014. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CDFD&dbname=CDFDLAST2016&filename=1015711092.nh&v=
[8]H.-X. Xu et al., “Analysis and Design of Two-Dimensional Resonant-Type Composite Right/Left-Handed Transmission Lines With Compact Gain-Enhanced Resonant Antennas,” IEEE Trans. Antennas Propagat., vol. 61, no. 2, pp. 735–747, Feb. 2013, doi: 10.1109/TAP.2012.2215298.
[9]江俊波, “基于周期性结构的天线技术研究,” 博士, 西安电子科技大学, 2012. [Online]. Available: https://kns.cnki.net/KCMS/detail/detail.aspx?dbcode=CDFD&dbname=CDFD1214&filename=1013114279.nh&v=
[10] “Getting Started with HFSS: Floquet Ports,” 2021.
