观察散射体结构上的场强分布有助于分析和设计。HFSS软件有强大的后处理功能。
-
场分布查看初步 -
其他场分布查看（选择某位置的线/面，查看其数值/平面场分布） -
参考文献
As shown below👇
场分布查看初步

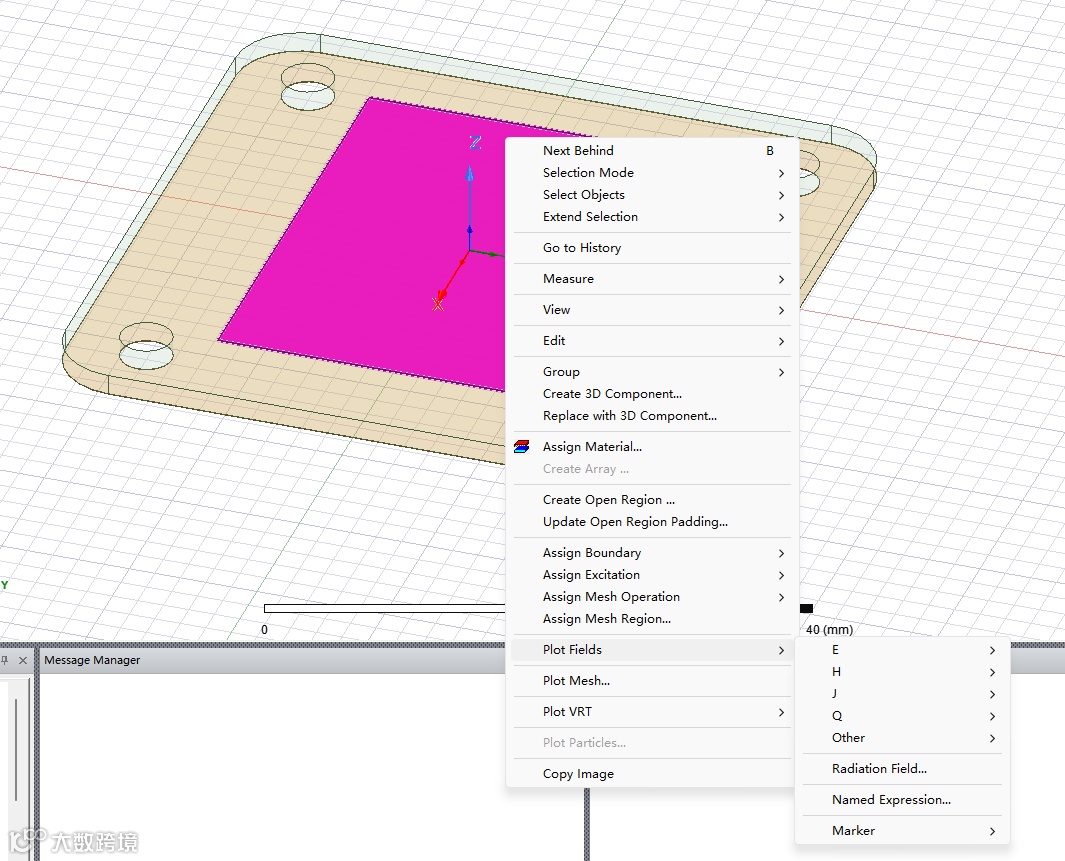

1、建好模型，仿真完成之后（或者之前）选中需要查看场分布的面/体/线，
右键--plot fields--选择E/H/J--选择mag/complex/vector

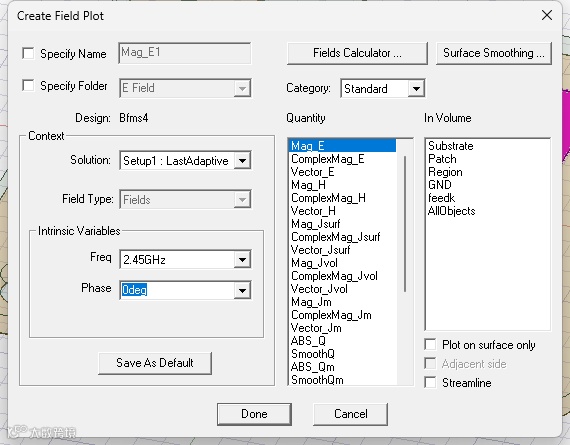

2、在所弹出的对话框，如下为E场mag查看，选择相位、频率、也可以重选择所需的场分布，以及散射体。

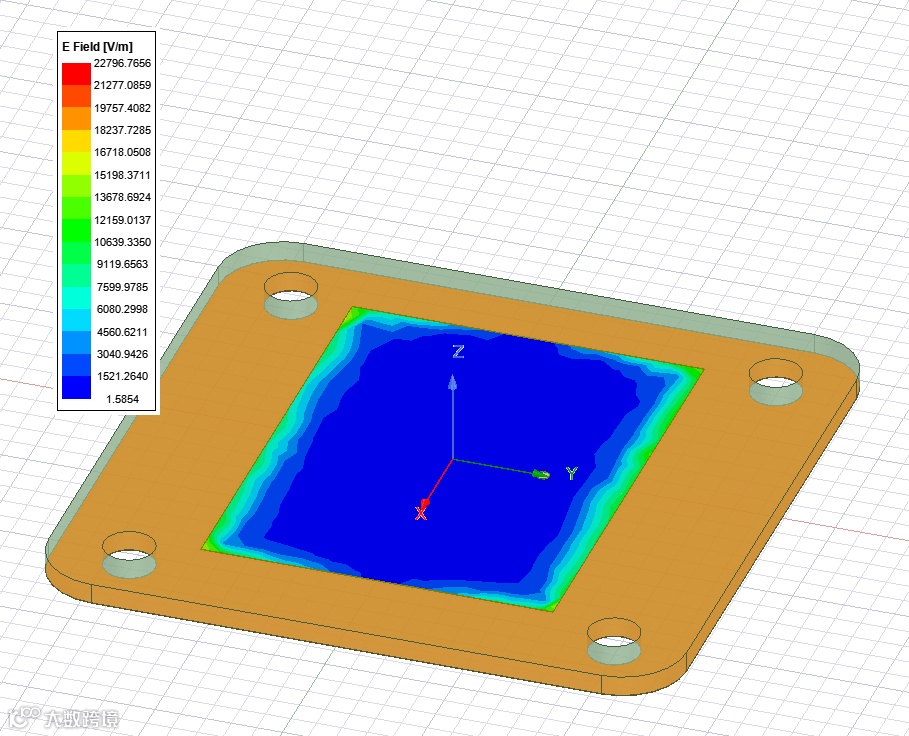

3、done之后就可以看到场分布了，如下E场的变化。

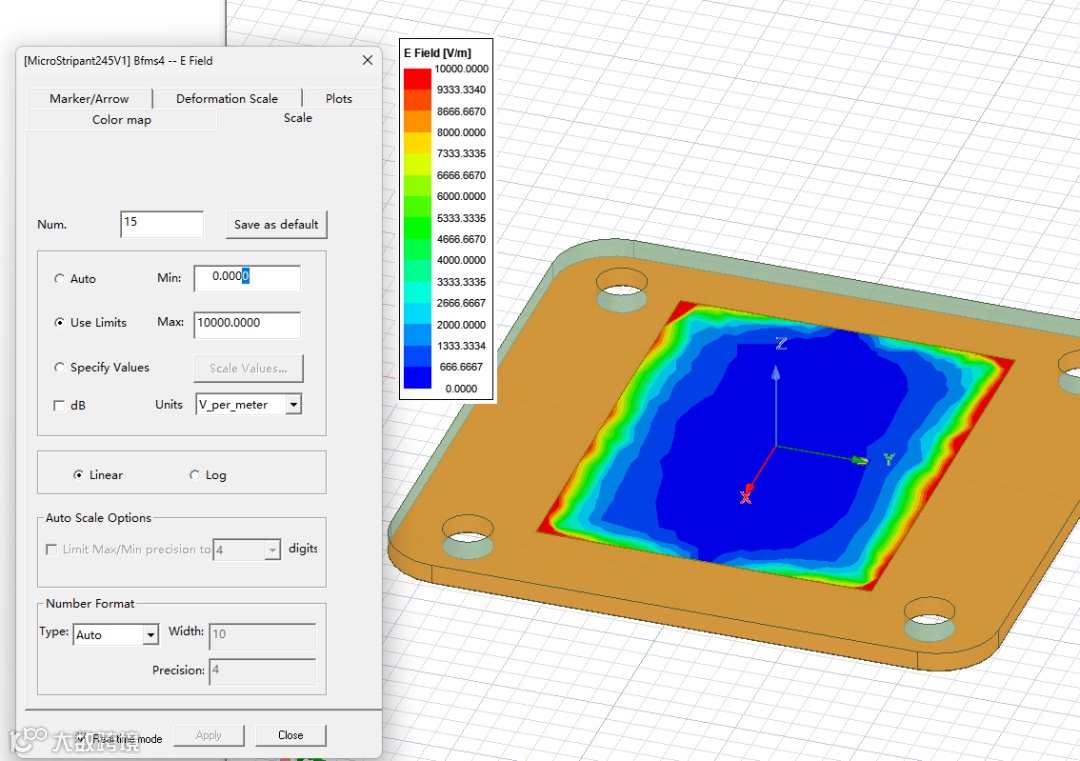

4、调整显示，可以双击colorbar，调整场大小范围

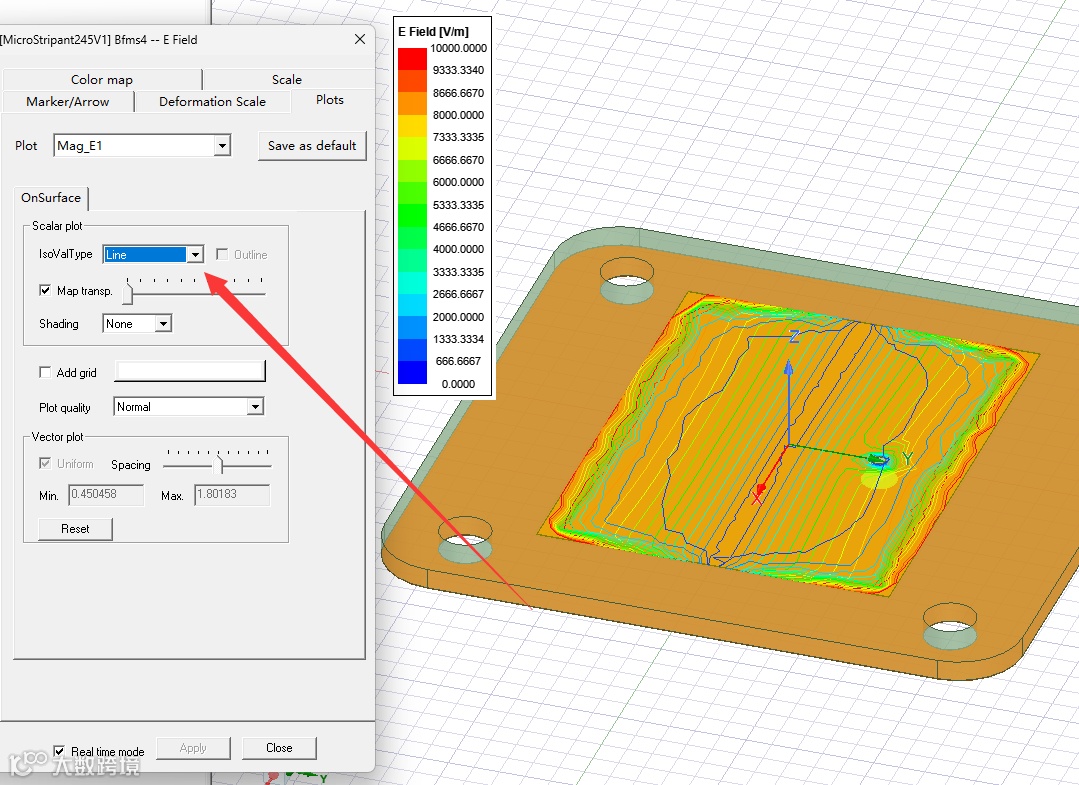

调整场的plot类型，可以看到类似等势线分布
还可以调整其他设置达到自己的需求。
其他场分布查看

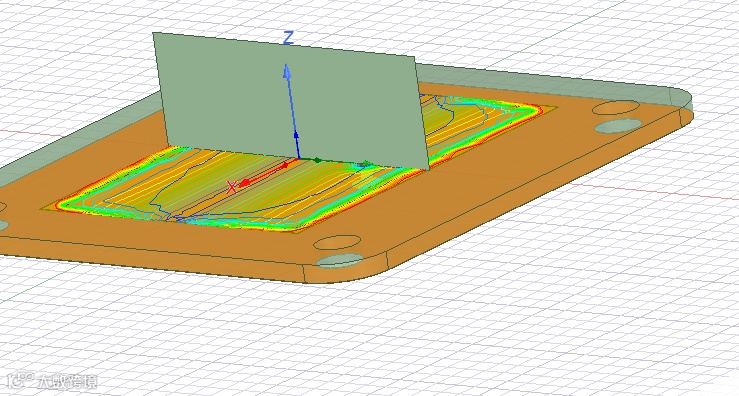

1、查看某一个面的电磁场分布，如下，

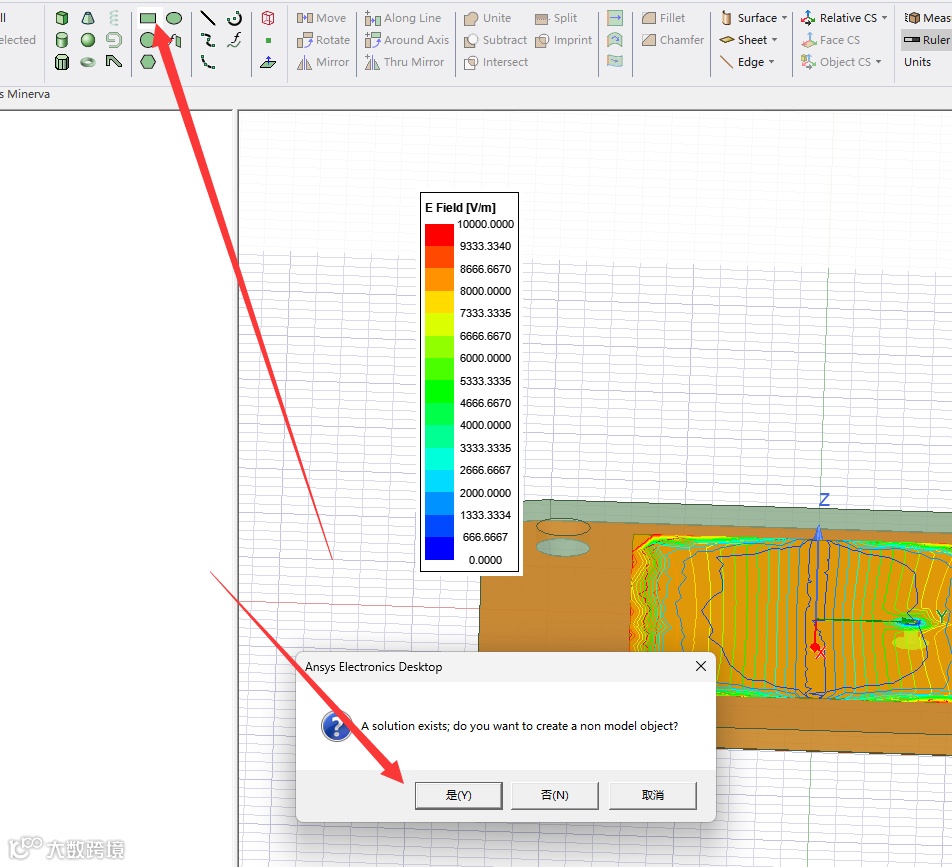

在已经求解的结果中，选择新建一个面，选择创建non-model

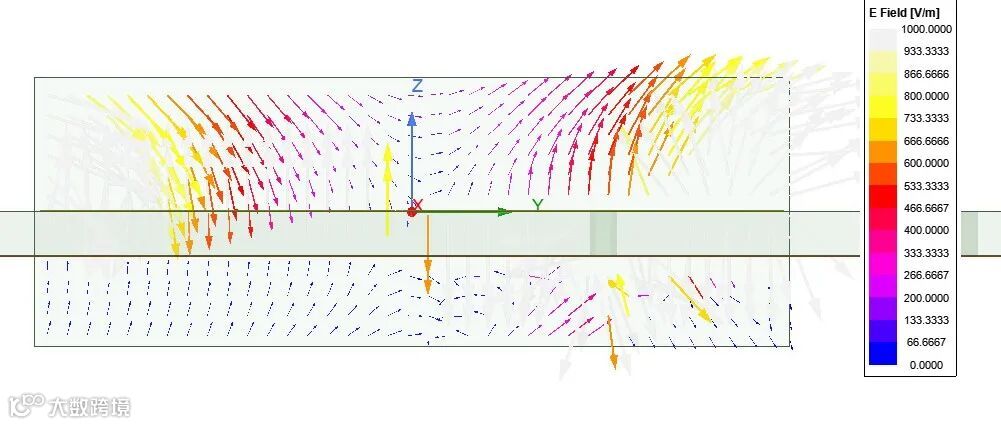

查看面的电场矢量分布以及动图
可以观察到，微带天线的两个辐射边的电场波动很大。
2、查看一条线上的场分布数值
在模型中画出想要观察场的曲线，并将其设为Non-Model。
仿真结束后Result->Create Fields Report->Rectangular Plot,在弹出的对话框中将Geometry选定为该曲线。

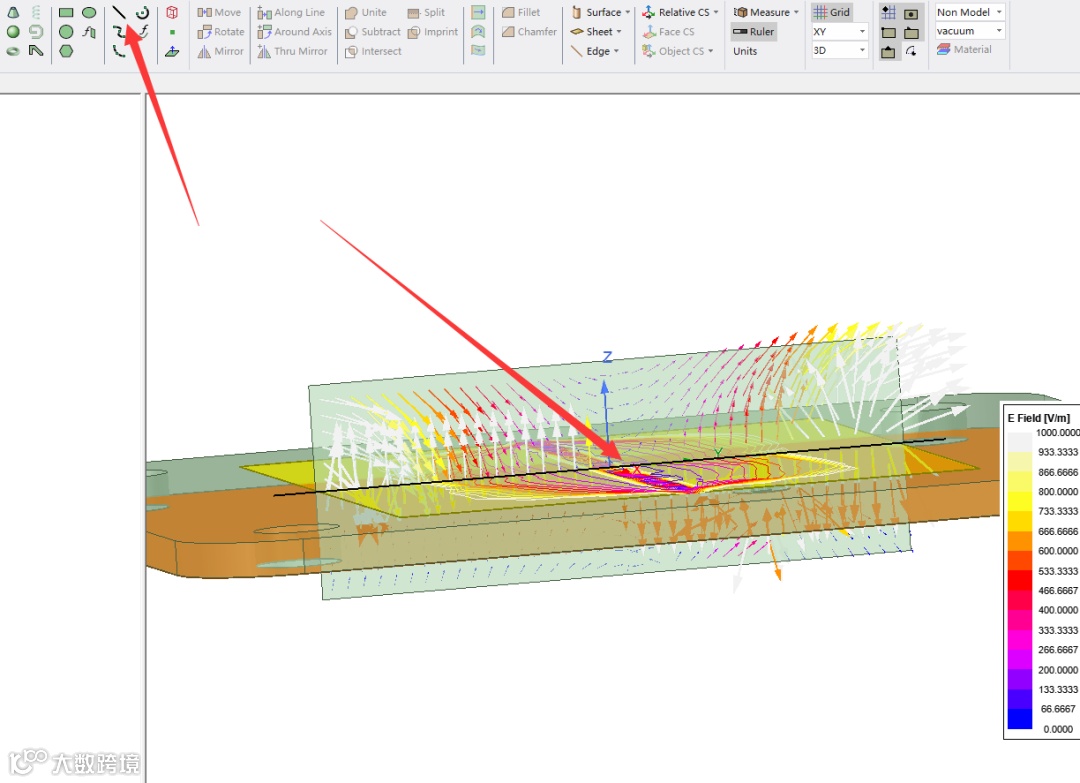

新建一条线，如下图
选择Create Fields Report->Rectangular Plot

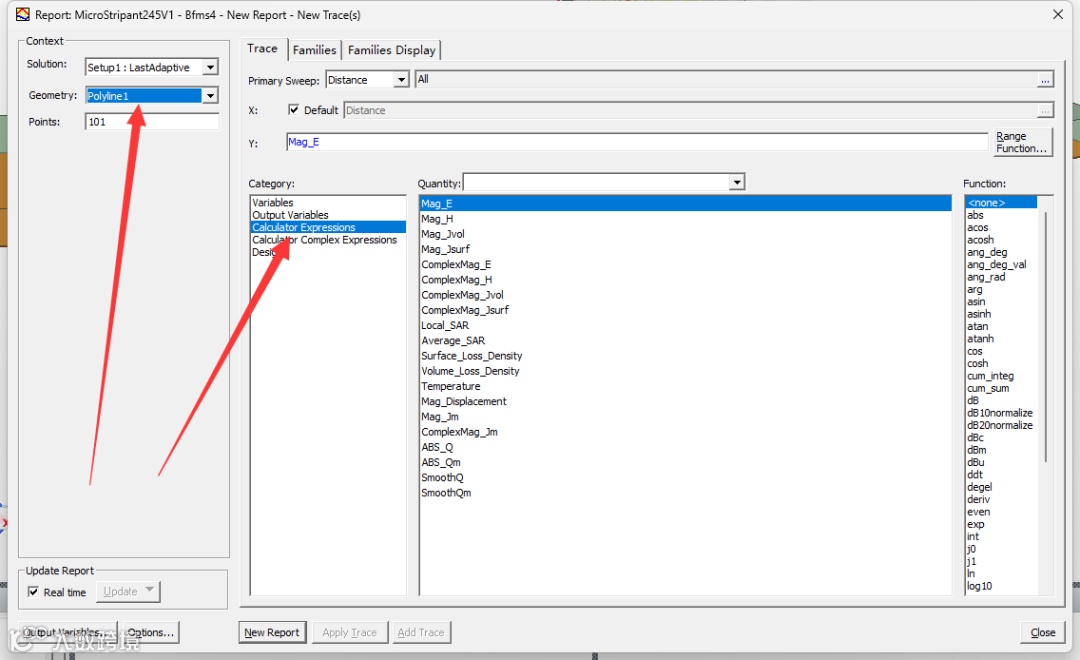

选择在线上查看的参数，比如Mag-E，或者Mag-H

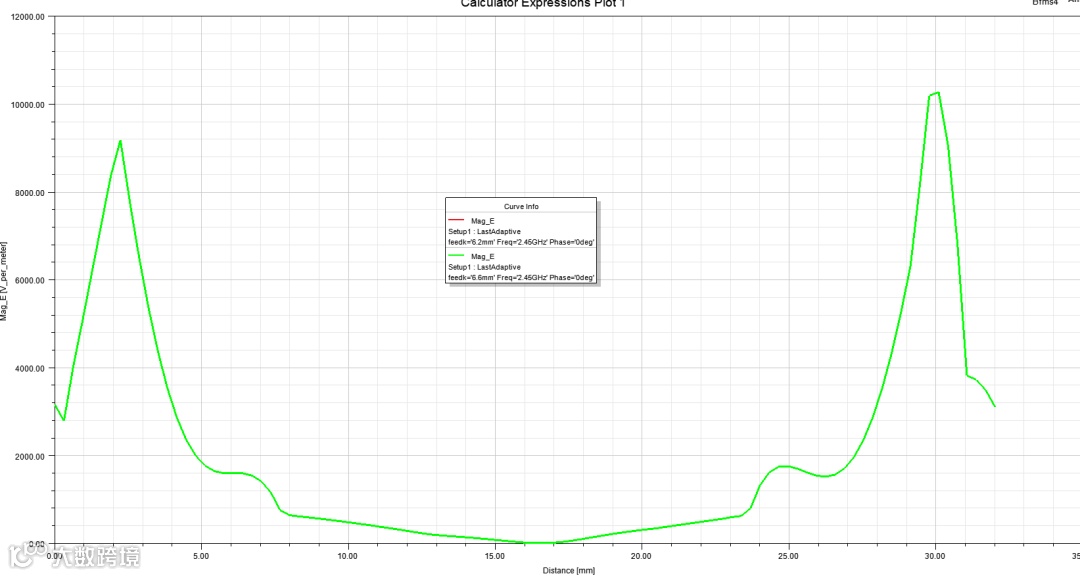

会获得数据结果
可以观察到在y方向的相位为0°时场强的变化。
3、后处理参数扫描
例如，在所画的线设置变量Az，线在z轴方向从0-10变化，可以在如下位置设置，与上一节一样，
Result->Create Fields Report->Rectangular Plot,在弹出的对话框中将Geometry选定为该曲线。

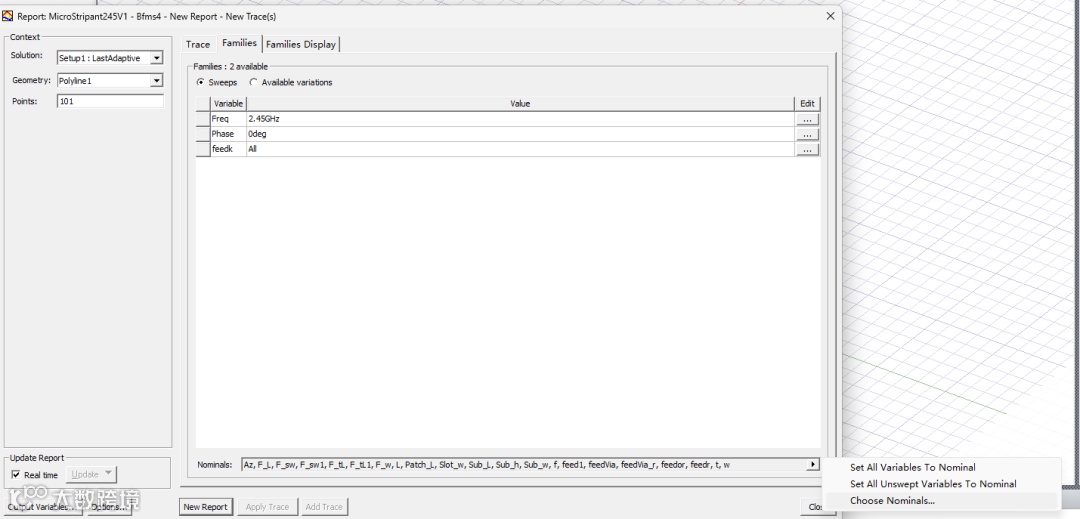

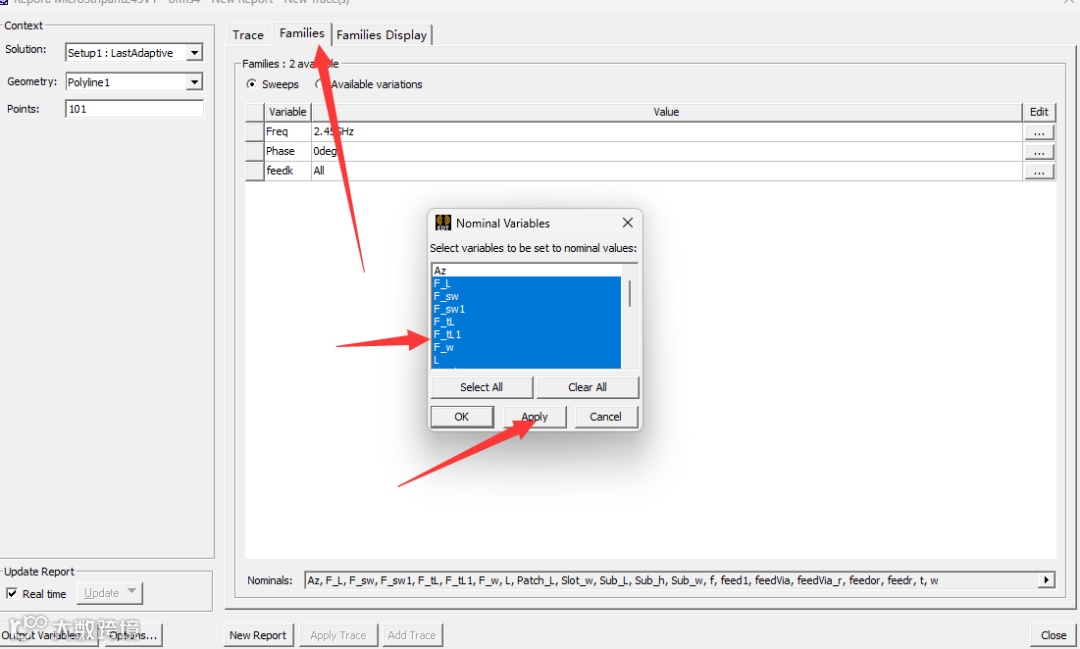

选families-右下角nominals--choose nominals
被选中的变量不会列入扫描，这里空出来Az，其他变量不扫描

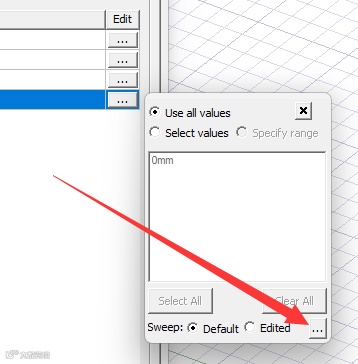

添加了Az之后，点击后面的...,

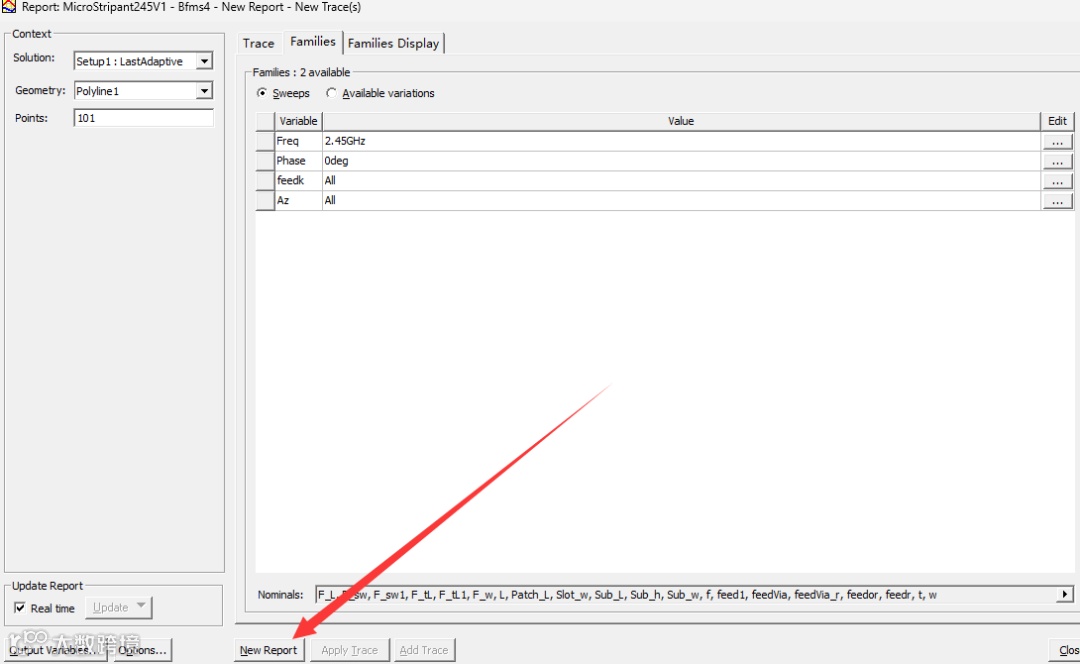

按需求设置扫描范围，例如0-10mm，步进1mm，设置好之后点击new report
就可以看到结果了。
[1] hfss help文档.
[2] C. A. Balanis, Antenna Theory: Analysis and Design, 4th ed. Hoboken, New Jersey: John Wiley & Sons, Inc, 2015.
