量子磁场测量技术在生物磁场成像领域的应用现状与产业趋势

孙畅丁铭

（北京航空航天大学仪器科学与光电工程学院，北京 100191）

摘要：量子磁场测量技术可实现磁场测量灵敏度的跨越式发展，近年来成为世界各国及地区的研究热点。首先对量子磁场测量技术的发展进行了简述，然后介绍了量子磁场测量技术在生物磁场成像领域的应用，最后分析了量子磁场测量技术的两大重要应用方向（心磁图仪和脑磁图仪）及其产业现状和未来发展趋势。

关键词：量子磁场测量；心磁图仪；脑磁图仪；原子磁力计；超导量子干涉仪

0 引言

量子磁场测量技术作为量子信息领域的重要发展方向之一，可实现超高灵敏度的磁场测量，在生物医疗、地球物理、工业检测、前沿科学等领域具有重要的应用价值，尤其在生物磁场成像领域，愈加凸显其重要地位，目前已成为世界各国及地区的研究热点。

2018年，美国推出《国家量子计划法案》，计划在10年内投入12.75 亿美元，全力推动量子科学发展，生物医学成像中的磁场检测是其重要研究方向之一。2020年，美国能源部宣布在未来5年投入6.25 亿美元建设5 家量子信息科学研究中心，由美国阿贡国家实验室领导的下一代量子科学与工程中心（Q-NEXT）重点关注的三项核心量子技术就包括用于生命科学领域的超高灵敏度磁场传感器。从2016年起，欧盟委员会连续发布多个量子计划，其中斥资10 亿欧元的“量子技术旗舰计划”最为重要，而用于医学成像的基于微型原子气室量子磁场测量技术则作为其首批量子技术旗舰项目之一。英国已将量子磁场测量技术提升到国家战略高度，2015年由英国技术战略委员会提出的英国未来30年量子技术商业化应用初步路线图显示，在5~20年内，将实现对心脏和大脑功能的医疗诊断。日本对于量子信息技术一直十分重视，2018年发布的“量子飞跃旗舰计划”（Q-LEAP）将量子测量集中在量子生物磁场传感等方向，主要开发用于生物医学技术的量子传感设备，包括具有高灵敏度和高空间分辨率的脑磁图测量原型系统。我国也将量子磁场测量技术纳入国家科技发展战略重要领域，《国家创新驱动发展战略纲要》和《中华人民共和国国民经济和社会发展第十三个五年规划纲要》把量子信息技术作为重点培养的颠覆性技术之一。2016年，“量子调控与量子信息”重点专项成立，并将“高精度原子磁强计”作为重点专项研究主题之一^[1]。

可以看出，量子磁场测量技术在生物医学领域的应用价值和巨大发展前景已经成为世界各国及地区的共识，而目前的应用场景主要集中在生物磁场成像中的心磁成像和脑磁成像两大领域。

1 量子磁场测量技术发展

目前，已有磁场测量技术主要包括霍尔传感器、磁阻传感器、感应线圈传感器、磁通门磁强计、磁共振磁强计、超导量子干涉仪（Superconducting Quantum Interference Devices，SQUID）以及原子磁力计。其中，霍尔传感器、磁阻传感器、感应线圈、磁通门磁强计属于传统的磁场传感器,结构简单，技术成熟，但灵敏度较低；磁共振磁强计、SQUID及原子磁力计则是基于量子磁场测量技术，可以实现灵敏度更高的磁场测量水平。

20世纪30年代发展起来的基于电磁感应原理的磁通门磁强计，灵敏度只能达到nT(10^-9 T)量级；20世纪50年代，磁共振磁强计逐渐发展起来，灵敏度相比于磁通门磁强计提升约3个数量级，达到了pT(10^-12 T)量级，但仍不能完全满足生物磁场信号的测量需求；20世纪60年代，基于约瑟夫森效应的SQUID开始出现，并于20世纪90年代达到了1 fT/Hz1/2(10^-15 T)的磁场测量灵敏度，可用于心磁、脑磁测量。但SQUID工作条件较为苛刻，需要保证24 h不间断的液氦冷却，维护成本极高。

2002年，美国普林斯顿大学成功研制出基于无自旋交换弛豫效应(Spin-Exchange Relaxation Free，SERF)的原子磁力计^[2]，其理论测量灵敏度可达aT(10^-18 T)，目前已公开报道的最高测量灵敏度指标为0.16 fT/Hz1/2^[3]。原子磁力计可工作在常温状态，无需液氦制冷，因此在生物磁场测量领域的应用场景更为灵活，代表了全球量子磁场测量技术发展的新方向。图1显示了磁场测量技术进展及对应的生物磁场幅度。

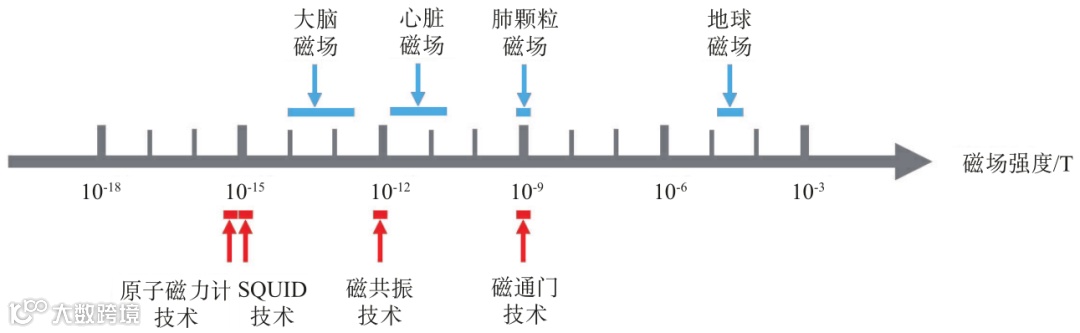

图1 磁场测量技术进展与生物磁场幅度对比

从图1可以看出，在生物磁场测量领域，基于量子磁场测量技术的SQUID传感器和零场原子磁力计满足使用需求，目前市场上已有成熟产品。SQUID传感器的全球前端企业主要有德国Infineon Technologies，奥地利AMS，日本 Kohshin Electric、Asahi Kasei Micro Devices、TDK Corporation，荷兰NXP Semiconductors，瑞士TE Connectivity，美国Honeywell、Allegro Microsystems，以及比利时MELEXIX。而能够提供零场原子磁力计商用产品的企业主要是美国的QuSpin以及我国的北京未磁科技有限公司。

2 量子磁场测量技术在生物磁场成像领域的应用

人体生物磁场中包含人体内部各种组织以及器官的丰富信息，对人体生物磁场进行测量，可以无创、无接触地获得有关人体内部健康或疾病的信息，其检测效果及便利程度已超出对人体生物电的测量。近几十年来，生物磁场检测技术取得了令人瞩目的成就。随着量子磁场测量技术的发展进步，不断地促进心磁图、脑磁图等先进技术的临床应用，使得生物磁场成像已成为极其重要的医学手段，在心脑血管重大疾病诊断等医学领域具有重要的应用价值。

2.1 心脏磁场成像

人体心磁信号是在心脏跳动的过程中由心肌细胞内离子活动产生，且信号微弱，只有几十pT量级，相当于地球磁场（大约为±50 000 nT）的百万分之一。心磁图（Magnetocardiography，MCG）是一种对心脏磁场信号进行无创、无辐射检测的技术，目前采用的磁场测量技术途径主要为SQUID或者原子磁力计。大量的临床研究表明，MCG有助于冠心病、心律失常、心室肥厚等心血管疾病的筛查，以及胎儿心脏功能的评估。相应的分析方法主要是对MCG得到的磁场分布图、电流密度分布图以及磁场强度时间谱线进行分析以实现对各类疾病的临床诊断。

2.1.1 冠心病

针对冠心病，MCG主要是对心肌缺血造成的心肌复极不一致进行检测。研究表明，MCG能够实现冠心病的精确诊断。Chaikovsky等^[4]针对49 例健康人及51 例冠心病患者（18 例为冠状动脉三支病变、17 例为双支病变、16 例为单支病变）进行了MCG检查，并分析了磁场分布图及电流密度分布图的变化情况，结果显示健康人组在心室复极期（ST-T段）的电流分布方向均一致，而冠心病患者组则出现额外电流区，其方向与最大矢量方向不同，且出现位置与狭窄冠状动脉的解剖位置有关。同时，该MCG与冠状动脉造影进行对比，结果表明心磁图的诊断具有高度敏感性（91%）和特异性（84%），判断冠状动脉病变部位的准确率为79%^[4]。Li等^[5]针对116 例健康人和101 例冠心病患者进行MCG研究，发现冠心病患者组MCG中的T波最大电流密度矢量值的比值（R-max/T-max）、R值（ST段间期严重异常伪电流密度图与总伪电流密度图的比率）及平均角度（ST段间期伪电流密度图中最大向量角度的平均值）显著高于健康人组。在101 例冠心病患者中，MCG、心电图和超声心动图检测出心肌缺血的比例分别为74.26%、48.51%和45.54%。由此可见，MCG对冠心病患者的诊断准确率明显高于心电图和超声心动图^[5]。

2.1.2 心律失常

心磁图可用于对心律失常患者进行评估，并准确定位心律失常部位。Ito等^[6]根据电生理检查结果将特发性室性期前收缩患者分为右心室流出道和主动脉窦两组，比较分析两组的心磁图后发现，利用心磁图能够定位流出道室性期前收缩的起源部位，并具有较高准确率。一项针对51 名患者的研究显示，利用心磁图的3个参数区分不同起源部位（右心室流出道、主动脉窦）室性心律失常准确率达94%^[6]。Korhonen等^[7]比较了53 名有室性心动过速病史和83 名无室性心动过速病史心肌梗死患者的心磁图，结果发现心磁图晚期电活动和碎裂QRS波群这两个参数在两组间差异有统计学意义，并进一步提出心磁图对于室性心动过速的预测能力较心电图更强。

2.1.3 心肌病

心磁图可针对非缺血性扩展型心肌病、心室肥厚等进行诊断或风险评估。Kawakami等^[8]利用MCG测量左心室传导时间（Left Ventricular Conduction Time，LVCT），以预测非缺血性扩张型心肌病（Non-Ischemic Dilated Cardiomyopathy，NIDCM）患者的心血管不良事件。与健康人组相比，NIDCM组的LVCT显著延长，在2.2年的随访期间，心血管不良事件发生率为11/63（约18%）。研究结果表明，MCG可无创地显示QRS持续时间正常NIDCM患者的LVCT，且LVCT延迟可作为NIDCM患者的心血管不良事件独立预测因子^[8]。华宁等^[9]对38 例临床诊断为左心室肥厚的患者及29 例健康人进行MCG检查，分析比较其诊断特异度、灵敏度，研究结果表明，左心室肥厚患者心磁图与健康人组有显著不同，心磁图对左心室肥厚诊断的灵敏度、特异度、预测准确率分别为68.4%、84.9%、82.4%，心磁图可用于左心室肥厚患者无创性检查，并具有一定诊断价值^[9]。

2.1.4 胎儿心律失常

胎儿心电图常常受到胎儿表面皮脂腺、宫颈等绝缘物以及母体等因素的干扰从而影响结果的准确性。相比于胎儿心电图，胎儿心磁图（fetal Magnetocardiography，fMCG）由于磁场信号不受人体组织干扰，因此可穿透宫颈、皮脂腺等组织将胎儿的心磁信号与母体的心磁信号分开，能够更加准确且直观地反映胎儿的心脏功能情况，是目前唯一可以在孕期对胎儿心脏电生理活动进行准确监测的技术。Wakai等^[10]进行了一项利用fMCG表征折返性胎儿室上性心动过速（Supraventricular Tachycardia，SVT）的起始和终止电生理模式的研究，受试者由诊断为SVT（胎心率200 bpm）的13 名胎儿组成，fMCG记录了5种不同的启动模式和4种终止模式，最常见的启动模式涉及折返性自发性房性早搏，研究结果表明，fMCG提供一种分析子宫内复杂快速心律失常的无创方法，其功效接近产后心电图监测。Campbell等^[11]观察因胎儿室上性心动过速入院的两名单胎妊娠患者和一名双胎妊娠患者，运用fMCG来监测孕妇及胎儿心律失常情况并指导氟卡尼药物治疗，结果显示3例胎儿心律失常均得到有效的治疗且出生后无复发。

2.2 脑部磁场成像

人类的脑磁信号来自大脑皮层中作为主要投射神经元的锥体细胞，当大脑产生意识活动时，锥体细胞内将发生微弱的电流变化从而产生脑磁信号。脑磁信号非常微弱，仅为数十fT量级，约为地球磁场的1/109。脑磁图（Magnetoencephalography，MEG）是利用多通道高灵敏量子磁场传感器置于受试者大脑上方连续采集脑部磁场信号，再经过数据处理，最终形成。与脑电信号相比，脑磁信号不受头皮软组织、颅骨等人体组织阻抗的影响，衰减率低且不易发生畸变，因此能够获得更加细微且准确的大脑活动信息，具有较高的时间及空间分辨率，在癫痫病灶定位、阿尔兹海默症早期识别等脑疾病的临床研究方面具有重要的应用价值和广泛的应用前景。

2.2.1 癫痫病灶定位

MEG作为一种高灵敏、非侵入、无辐射的检查技术在癫痫病灶定位方面显示出重要的应用价值。Knowlton等^[12]对49 例手术治疗癫痫发作的患者进行了前瞻性的研究，将MEG数据求逆所得偶极子与MRI结构影像信息叠加整合形成磁源成像（Magnetic Source Imaging，MSI），并探索MSI和颅内脑电图（Intracranial Electroencepholography，IEEG）定位的一致性，发现MSI对癫痫病灶定位的阳性预测值为82%~90%，MSI与IEEG一致性的Kappa系数（用于一致性检验的系数）为0.274 4，表明MSI在癫痫病灶定位方面具有足够的临床有效性。由于顶叶癫痫较为少见，且特异性放电更分散，因此IEEG对顶叶癫痫定位准确度较低，而MEG可以对顶叶皮层的癫痫病灶进行较为准确的定位。Oka等^[13]对一例MRI未发现明显异常的4岁癫痫患儿进行检查，发现MEG将癫痫病灶定位于左顶叶缘上回附近，与IEEG和PET检查结果一致，同时结合临床表现，确诊该患儿为非典型儿童良性部分性癫痫，该研究证明MEG定位顶叶癫痫的有效性。

2.2.2 阿尔兹海默症

阿尔兹海默症是一种渐进性痴呆症，病理改变积累缓慢，直到产生痴呆症临床症状，因此对阿尔兹海默症进行早期诊断至关重要。MEG作为一种无创表征大脑细微电生理变化的技术途径，可作为阿尔兹海默症早期潜在生物标志物，对阿尔兹海默症早期识别具有重要价值。Lopez等^[14]在一项对33 名轻度认知障碍（Mild Cognitive Impairment，MCI）患者转化为阿尔兹海默症的风险预测研究中，将MEG测得的枕叶θ带功率的增加与结构和神经心理学测量相结合建立预测模型，能够在两年的随访中正确检测出MCI患者转化为阿尔兹海默症，敏感性为100%，特异性为94.7%。Maestu等^[15]在一项国际多中心研究中使用MEG脑功能连接（Functional Connectivity，FC）指标区分MCI患者与正常衰老者，并在两个训练模型中都得到较高的准确性。试验结果表明，最能区分MCI的特征是额顶叶和半球间FC，同时在MCI患者中发现的超同步模式在5个不同的中心是稳定的，可以被认为是MCI/老年痴呆症的可能临床前生物标志物^[15]。

2.2.3 抑郁症

MEG通过直接测量大脑磁场来反映大脑的生理学变化，具有较高时空分辨率，目前在研究抑郁症患者与健康人差异、探究抑郁症患者相关的神经激活模式等方面已取得一定成果。Han等^[16]对31 名重度抑郁症患者和19 名年龄匹配的健康人进行MEG检查，发现在go/no-go任务下，抑郁症患者前辅助运动皮层在 Beta和Gamma波段的能量值以及 Gamma波段前辅助运动区与右侧额下回的功能连接值都明显低于健康人。Lu等^[17]招募20 名重度抑郁症患者和20 名健康人进行情绪面孔识别任务下MEG检查，研究发现，与健康人相比，抑郁症患者杏仁核与背外侧前额叶之间的效能连接明显降低，而杏仁核与前扣带回之间的效能连接显著增强。在抑郁症患者疗效预测方面，Ward等^[18]通过扫描重度抑郁症患者静息态MEG发现，基线水平Theta波段额叶平均一致性的增强与电休克治疗对老年抑郁症患者的早期疗效存在关联。

2.3 其他生物磁场成像应用

量子磁场测量技术除了可用于心磁图、脑磁图，还可用于肺磁图、肌磁图等。肺磁图主要用于检测人体肺部的外界废尘的沉积量，为某些职业病的鉴定提供医学技术支持；肌磁图用于判断人体肌肉受伤情况，对于职业运动员具有重要意义^[19-20]。

3 心磁图仪与脑磁图仪产业发展趋势

3.1 产业现状

3.1.1 心磁图仪

从1962年Baule与McFee首次成功利用磁场梯度仪记录人体心脏磁场开始，心磁图仪经历了超导式心磁图仪和非超导式心磁图仪两个阶段。

（1）超导式心磁图仪

1970年，Cohen等^[21]采用超导量子干涉仪装置实现了心脏磁场测量，引发科研院所和设备厂商使用不同类型和结构的超导量子干涉仪进行心磁图仪的研发。1991年，德国Siemens推出了世界上首台商用化超导式心磁图仪，正式将此项技术推广到临床应用阶段。随后，美国、加拿大、德国、日本等均出现研发和生产超导式心磁图仪的厂家，如美国CardioMag、4D Neuroimaging，德国BMP GmbH、SQUID AG，英国Oxford Cardiomox，韩国KRISS，以及芬兰Neuromag等。传感器通道数也从早期的4 通道发展至9 通道甚至是72 通道。同时，基于心磁图的心血管疾病临床研究也取得实质性进展。由于超导式心磁图仪需要搭配大型磁屏蔽房以屏蔽外界磁场噪声，且需要液氦制冷，因此其数千万元的高昂售价及每年数百万元的超导维护成本限制了超导式心磁图仪的发展和临床应用。目前，德国、日本、美国以及欧盟应用最广，世界范围内保有量长期保持在400 台左右，增量有限。国内目前仅有数十台投入使用。为了降低成本，目前商用的超导式心磁图仪在实际应用中普遍不搭配屏蔽房，导致设备在采集心脏磁场的过程中容易被周边电磁环境干扰，诊断的准确率下降。而对于科研型医院和科研机构，配有屏蔽房的超导式心磁图仪仍然是研究者们热衷使用的仪器^[22]。超导式心磁图仪应用示例如图2所示。在超导式心磁图仪发展过程中，为了降低维护成本和使用难度，逐渐出现了使用高温超导技术的心磁图仪研发，但由于其探测灵敏度受到高温超导器件的限制，目前尚无成熟产品。

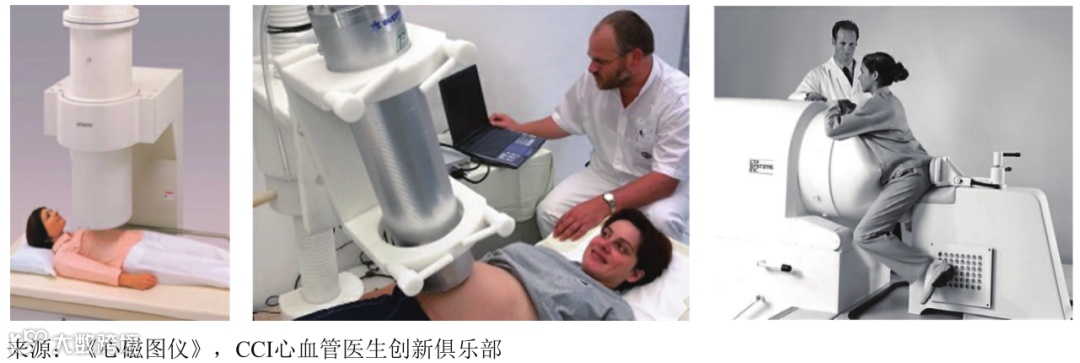

图2 超导式心磁图仪应用实例

在国内，漫迪医疗仪器(上海)有限公司基于中国科学院上海微系统与信息技术研究所的超导技术，于2019年5月取得Ⅱ类医疗器械注册证，成为国内首家拥有自主知识产权4 通道超导式心磁图仪的企业，目前正在研发9 通道超导式心磁图仪。苏州卡迪默克医疗器械有限公司将英国牛津大学创新公司的心磁图仪在国内转化落地，于2020年11月取得Ⅱ类医疗器械注册证和生产资质。

（2）非超导式心磁图仪

心磁图的临床有效性已被证实，但超导式心磁图仪的种种不足驱动着科学家们不断探索新的技术以实现非超导条件下的心磁测量。

2002年，美国普林斯顿大学在《自然》上公布了目前人类磁场测量灵敏度最高的基于量子磁场测量技术的零场原子磁力计^[23]，并于2015年成功实现小型化和商用化，同时利用低成本的磁屏蔽装置屏蔽环境磁场，实现常温下高灵敏度心脏磁场测量，为心磁图仪大规模临床应用奠定了重要基础。目前，世界上仅有两家公司推出原子磁力计心磁图仪产品，分别是美国Genetesis和我国北京未磁科技有限公司（见图3、图4）。Genetesis于2017年通过采购原子磁力计开始进行心磁图仪研发，推出全球首台基于原子磁力计的非超导式36 通道心磁图仪CardioFlux，并通过云计算平台采用机器学习算法远程实现数据收集与处理，该产品于2019年获得美国FDA 510K认证，于2020年和2022年两次获得FDA的Breakthrough Imaging Device资质，并在包括Cleveland Clinic等著名诊所开展应用。目前，美国Genetesis已完成超过2 500 万美元的B轮融资，其中包括来自日本TDK集团的战略投资。北京未磁科技有限公司是国内首家突破商用零场原子磁力计技术的公司，测量灵敏度达fT量级，推出的国内首台36 通道原子磁力计心磁图仪Miracle MCG已于2022年4月获得国内首张、世界第二张基于该技术的非超导无液氦心磁图仪医疗器械注册证，并在首都医科大学附属北京安贞医院/国家心血管疾病临床医学研究中心、中南大学湘雅医学院、广东省人民医院等使用。2023年5月，北京未磁科技有限公司推出全球首创64 通道无液氦心磁图仪Miracle MCG Pro，突破高密度、多通道原子磁力计阵列串扰及控制难题，进一步提升心脏磁场成像空间分辨率，实现更精细化心脏功能性成像和病灶定位。此外，杭州极弱磁场国家重大科技基础设施研究院与杭州诺驰生命科学有限公司共同研发的原子磁力计心磁图仪于2022年12月获得Ⅱ类医疗器械注册证。同时，北京航空航天大学、浙江工业大学等高校及科研院所也相继开展原子磁力计心磁图仪研究，并取得一定的科研成果，但暂未见临床应用。

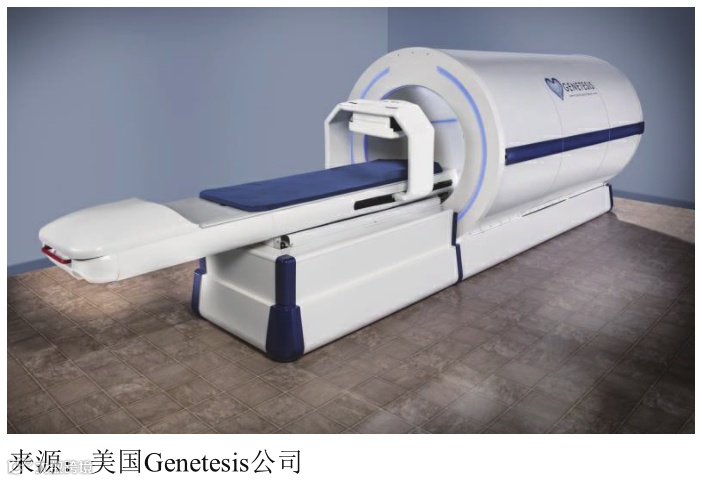

图3 原子磁力计心磁图仪CardioFlux

图4 原子磁力计心磁图仪Miracle MCG、Miracle MCG Pro

3.1.2 脑磁图仪

1968年，美国物理学家科恩在磁屏蔽室内利用多匝感应线圈实现人类历史上第一次对脑磁信号的成功探测^[24]。与心磁图仪相似，脑磁图仪的发展也包括超导式脑磁图仪和非超导式脑磁图仪两个过程。

（1）超导式脑磁图仪

1972年，科恩采用SQUID技术，更加高效地探测到脑磁信号^[25]，标志着现代脑磁图仪的开端。商业化超导式脑磁图仪从20世纪80年代出现，并迅速成为多个科技强国的研究热点，技术水平也在不断发展进步，从最开始的单通道脑磁测量逐步发展成200~300通道覆盖全脑尺度范围的超导式脑磁图仪成熟系统。主要研发及生产企业有澳大利亚Compumedics Neuroscan，芬兰Elekta Neuromag、Croton Healthcare，美国4D-Neuroimaging、Ricoh USA，加拿大CTF，以及日本Yokogawa等。而基于超导式脑磁图仪的癫痫、阿尔兹海默症、抑郁症等脑疾病患者的临床研究也取得丰富的研究成果，公开报道的学术论文已达数千篇。在超导式脑磁图仪发展过程中，仍然遇到了和超导式心磁图仪类似的问题，例如每年低温液氦维护成本高达数百万元、大型磁屏蔽房造价昂贵、患者检查费用高昂等。虽然超导式脑磁图仪探测灵敏度可达fT量级，理论上能够采集到较为丰富的脑磁信号，但在实际应用中，传感器的超低温运行使其与头皮之间必须距离4~5 cm，使得脑磁信号在到达传感器时已被大幅衰减，从而损失了大量大脑神经活动信息。同时，由于SQUID传感器被安置于庞大的杜瓦瓶中无法移动，使得患者必须在静止状态下完成脑磁检查，且配备的刚性头盔无法有效适配不同大小的头部，导致超导式脑磁图仪无法满足所有类型患者的临床检查需求，尤其儿童和青少年使用受到很大限制。基于上述原因，超导式脑磁图仪没有得到大规模推广普及。目前，全球超导式脑磁图仪装机量约200 余台，国内累计装机量仅10 余台^[26]，且采购成本达2 000 万元以上，运行成本极高，需大量依赖美国进口的液氦，病人检测费用在1 万元/次左右，目前全国每年仅有几千名患者可以使用^[27]。超导式脑磁图仪实际应用如图5所示。

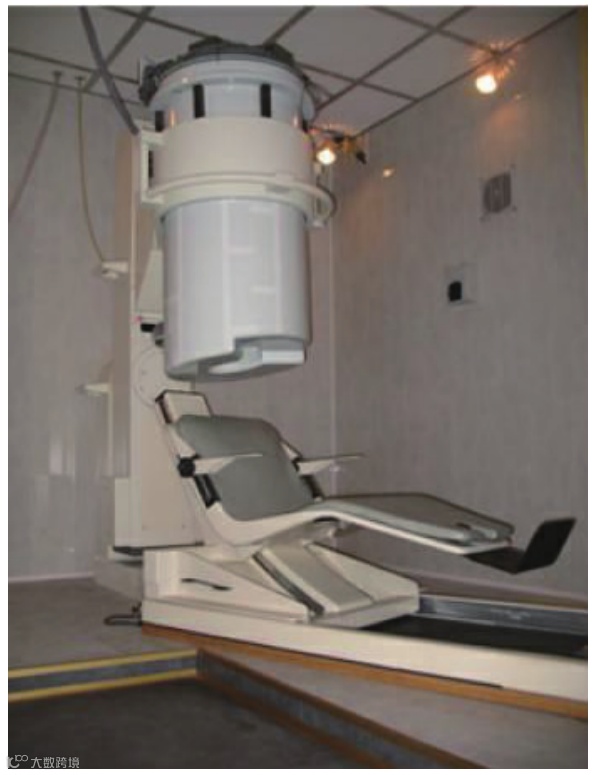

图5 超导式脑磁图仪应用实例^[28]

（2）非超导式脑磁图仪

为了打破超导式脑磁图仪在临床推广上的制约，科学家们开始探究可在室温下工作，探测灵敏度更高，且集成灵活性更高的新型脑磁探测技术。

2017年，英国诺丁汉大学 Sir Peter Mansfield 影像中心基于原子磁力计研发了世界上首台可穿戴式非超导式脑磁图仪，患者可以在扫描过程中移动，甚至喝水、颠乒乓球等^[29]；并于2021年与Magnetic Shields公司合作设立Cerca Magnetics公司，推出新型原子磁力计脑磁图仪产品（见图6）。该脑磁图仪产品可以更加靠近人体头部，可获取脑磁信号强度高于超导设备2~5倍，并能够以毫米级和毫秒级时空分辨率大脑表面区域脑磁图。同时，原子磁力计脑磁图仪小巧轻便的特点使其可以被安装在可穿戴的头盔中，让人们在脑磁扫描过程中自由移动，无需像超导式脑磁图仪检查需要让患者长时间保持静止。此外，原子磁力计脑磁图仪头盔可以适应不同类型的头部形状和尺寸，不仅可以扫描成年人，也可以扫描儿童和婴儿。在使用成本方面，原子磁力计脑磁图仪要比超导式脑磁图仪成本更低，即使在原子磁力计应用早期，一个完整的原子磁力计脑磁图仪成像系统的价格仍然仅是超导式脑磁图仪的一半^[30]。

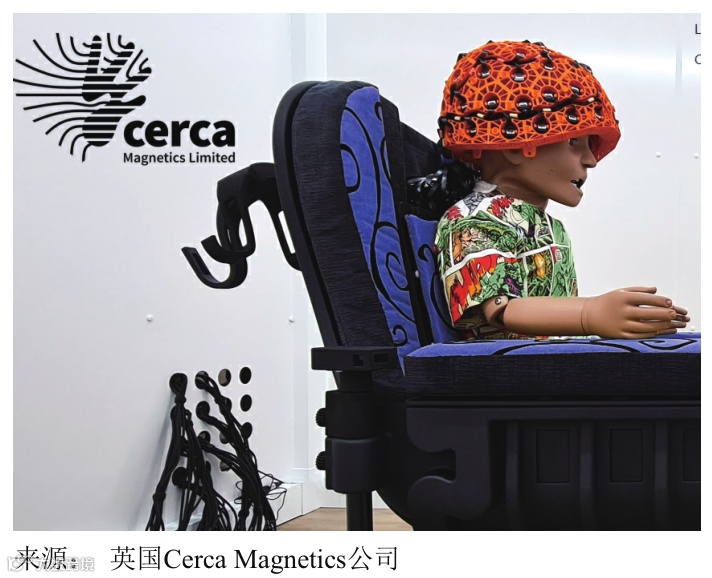

图6 非超导式脑磁图仪

我国非超导式脑磁图仪的研究步伐也在不断加快。2018年，中国科学院生物物理研究所研发了国内首台基于原子磁力计的多通道脑磁图系统原型机，成功获得脑磁信号；随后，北京昆迈医疗科技有限公司开发了基于量子传感技术的卧式非超导式脑磁图仪。2022年，北京未磁科技有限公司基于全自主研发的零场原子磁力计技术，推出轻量化非超导式脑磁图仪，并作为项目牵头单位承担国家重点研发计划“新型无液氦脑磁图系统研发”项目，目前已和国内多家三甲医院及科研院所开展合作研究。

3.2 产业发展趋势分析

3.2.1 心磁图仪

心磁图仪主要瞄准的是心血管疾病无创诊断、治疗后长期检测等领域，市场庞大。在我国，超过千万的冠心病患者以及每年超过百万的介入治疗患者都是心磁图仪的目标应用对象。相比于超导式心磁图仪的造价及维护成本高昂等问题，非超导式心磁图仪特别是新兴的原子磁力计心磁图仪由于其常温工作、无需维护及造价相对较低的特点，一经推出就受到市场的高度关注。客户群体包括各级医疗机构及数量庞大的体检中心，市场潜力巨大。按照我国二、三级医院心内科的数量和冠心病检查需求估算，市场规模超千亿元。我国心磁图仪产业近年来呈现上升趋势，尤其是原子磁力计心磁图仪，目前已经出现技术和国外同级的公司，甚至在系统集成性、可靠性方面处于领跑水平。随着技术的成熟和临床应用的推广，预计未来我国心磁图仪市场将呈现良好的发展态势。

3.2.2 脑磁图仪

脑磁图仪可以广泛应用于癫痫、帕金森病、神经性精神病、脑梗死等脑疾病患者诊断、神经外科手术病灶定位以及高级脑功能研究等领域，也是人工智能、脑机接口研究的重要技术手段，未来将拥有巨大的市场发展空间。与传统的超导式脑磁图仪相比，原子磁力计脑磁图仪不仅能够提供更好的诊断性能，还可以降低设备购置成本50%以上，降低运行成本两个数量级，使患者检测费用降低，极大地造福广大癫痫患者以及其他神经系统疾病患者。推进原子磁力计脑磁图仪产业化不仅将为提高我国居民健康水平作出重要贡献，其作为脑功能电生理旗舰设备还可带动整个神经电生理诊断/治疗的相关下游产业链。数据显示^[28-30]，超过30%接受神经外科治疗的癫痫患者需要无创性脑成像，例如MEG。根据Coherent Market Insights发布的最新数据^[31]，2018年全球脑磁图设备市场规模为2.533 亿美元，预计将以4.5%的复合年增长率增长。同时，由于精神疾病发生率的上升，到2026年，全球脑磁图设备市场将超过3.595 亿美元^[31]。在国内，由于脑磁图仪开发成本较高，因此市场渗透率较低，未来还有巨大的增长空间。

4 结束语

量子磁场测量技术在生物磁场成像领域具有重要的应用价值，尤其是基于原子磁力计的心磁图仪和脑磁图仪在心脑血管等重大疾病诊断及临床应用的推广普及方面优势凸显，拥有巨大的发展潜力及庞大的市场空间。我国在量子磁场测量及心脑磁成像方面已具备一定的科研及产业化经验，但整体处于起步阶段，未来仍需不断推动技术提升及产业化落地，实现量子磁场测量技术的完全自主可控，大力推进心磁图仪、脑磁图仪高端医疗影像设备国产化，惠及我国广大民众。

Application status and industry trends of quantum magnetic field measurement technology in field of biological magnetic field imaging

SUN Chang, DING Ming

(School of Instrumentation and Optoelectronic Engineering, Beihang University, Beijing 100191, China)

Abstract: The quantum magnetic field measurement technology can help to achieve leapfrog development of magnetic field measurement sensitivity, and has become a research hotspot in various countries around the world in recent years. First, the development of quantum magnetic field measurement technology is briefly described. Then, its application in the field of biological magnetic field imaging is introduced. Finally, the industrial status and future development trends of the two important application directions (magnetocardiography and magnetoencephalography) of quantum magnetic field measurement technology are analyzed.

Keywords: quantum magnetic field measurement; magnetocardiography; magnetoencephalography; atomic magnetometer; superconducting quantum interference device
