导读：器件和模块国产化率100%

入围展示

【成果技术】

亚赫兹线宽外腔超窄线宽半导体激光

【参评单位】

中国科学院苏州纳米技术与纳米仿生研究所

2024年3月，光电汇主办的“2023年度中国十大光学产业技术”入围名单公布。此次评选历时3个月，申报技术达101项，47项经过初筛后进入专家评审和网络投票环节，经过层层筛选，中科院苏州纳米所的“亚赫兹线宽外腔超窄线宽半导体激光”成功入围。

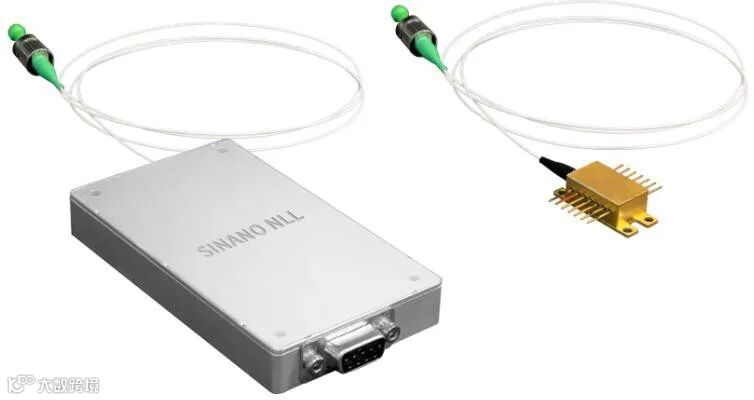

图1 蝶形器件和模块外观图

图2 50 km光纤延时测试激光线宽图

背景

窄线宽激光器是相干激光通讯、原子物理研究、激光传感应用如光纤传感水听器、引力探测等所需的核心器件。传统的固体或光纤窄线宽激光线宽可以实现亚Hz级本征线宽, 但是其成本高体积大，覆盖波长有限。外腔窄线宽半导体激光在成本、体积、波长范围和功耗上更有优势，在学术界和工业界拥有更广泛的应用。外腔激光线宽主要取决于所使用的光腔的品质因子和噪声。已报道的采用高品质因子回音壁腔和片上SiN微环等外腔激光已实现媲美光纤窄线宽激光的亚Hz量级本征线宽。

然而，此类固体微腔在Q值提高的同时，由于模场体积小能量密度大，会产生拉曼、克尔等非线性效应，叠加材料热吸收效应，损害了激光单频特性和低频偏的噪声。中国在外腔半导体窄线宽激光领域近年来也涌现了较多的产品，主要以etalon、半导体表面光栅、体光栅、SiN微环等作为外腔，这些光腔品质因子与国外的回音壁光腔和SiN微环腔有数量级的差距，制作的外腔激光洛伦兹线宽和积分线宽分别达到百Hz和kHz水平，与国外最好的外腔激光产品尚有差距。

优势

1）采用mm级尺寸的中空法布里波罗微腔，显著降低光腔的热吸收和非线性效应，以及对环境温度的敏感性，可实现比回音壁和SiN微环腔更低的噪声，线宽以及频率漂移；

2）光腔模场尺度达到百微米以上，进一步降低了光腔内模场能量密度，可以承受的光功率显著高于回音壁和SiN微腔，可同时使用100 mW以上的激光芯片和10^8以上品质因子的微腔，无需担心非线性频率产生；

3）采用自注入锁定技术压窄激光线宽，光路和器件相比传统超稳腔PDH锁定方法大为简化；

4）相比固体材料光腔有限的低损耗透光波段，可应用于从紫外至远红外的超宽波段范围；

5）器件和模块国产化率100%。

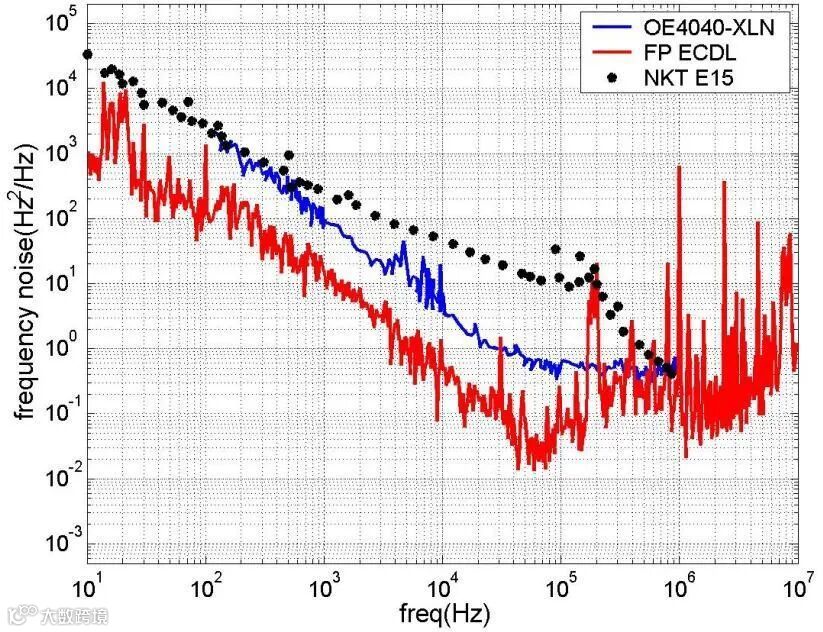

图3 激光频率噪声对比

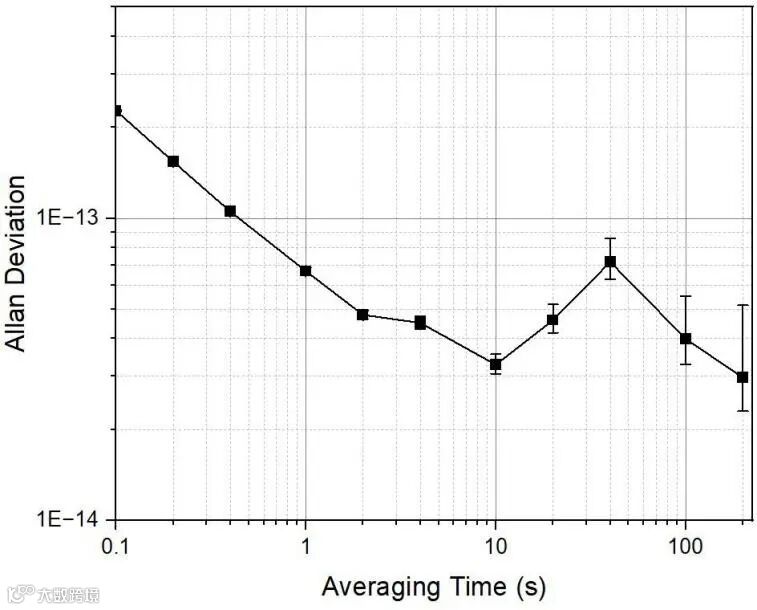

图4 1556 nm激光倍频锁定铷原子双光子吸收谱后的频率漂移艾伦方差

应用

目前国家重大项目和前沿科技项目，如光纤传感，光钟，时频传递，卫星激光通信等主要采用进口的超窄线宽激光，其开发的超窄线宽半导体激光技术性能已超越RIO、NKT等产品，可实现进口替代，保障国家重大前沿工程和技术的发展应用。
