实验室间能力比对测试是验证实验室测试能力、识别实验室存在的问题与衡量实验室间的测试数据一致性的有效手段之一。尤其对于辐射杂散发射测试来说，实验室间测试数据的一致性会影响到产品制造商对产品在研发过程中的性能评估，以及产品上市后的品质控制风险。为了确保比对结果的准确有效，需要制定详细的比对方案。
1.比对测试样品选择
在制定比对方案时，首选需要确定比对的样品，目前，比对测试样品的选择主要分为两种：一种是有源梳状信号发生器（见图1），另一种是金机（一般指具有稳定杂散发射信号的无线终端）。对于辐射杂散发射比对测试来说，这两种样品各有优劣， 因此，在条件允许的情况下，建议选用两种样品搭配方式进行比对测试。

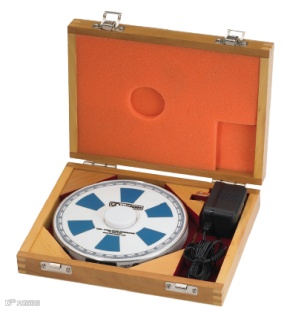

图1有源梳状信号发生器
2. 比对测试方法
对于辐射杂散比对的测试，在具体的测试方法中，影响实验结果的因素有很多，排除人员差异性的因素，主要还包括：样品布置及要求、接收天线布置、转台设置和测试系统参数设置和测试频点设置五个方面，。
2.1 样品布置及要求
在样品的布置中，样品的摆放高度、摆放位置和角度，还有样品的支架材料都会对测试结果造成影响，为了确保比对结果不受这些因素的影响，所以在制定比对方案时，一定要明确以上几点内容。
2.2 接收天线布置
在实际比对测试中，如果存在由于频率覆盖问题需要切换接收天线的情况，不同的天线的几何中心可能存在差异，所以在更换天线后一定要注意调整接收天线几何中心到比对样品之间的距离，避免由于天线几何中心变化，导致测试距离产生差异，从而影响到测试结果的一致性。
2.3 转台设置
考虑到实验室接收天线存在单天线接收和多天线接收的情况，转台固定角度测试有可能会存在角度差异导致数据偏差，因此测试中建议转台设置为连续旋转测试，旋转速度小于5°/s，若无法实现以上设置，在采用固定角度测试时，建议在方案中规定好比对样品的摆放位置。
2.4 测试系统参数设置
在对比多过程当中，频谱分析仪的参数设置，例如检波方式、扫描时间，分辨率带宽，扫描点数等，都会对测试结果产生影响，所以，在比对方案中，规定好这些参数也是非常必要的。
2.5 测试频点设置
建议比对测试点数相对多些，这样才能尽可能覆盖更多的频段，如果比对时间有限或是针对性的比对，可以根据实际情况调整频率点。
3. 辐射杂散发射比对测试结果评估
在比对测试结束后，需要通过一定的算法对比对数据间的差异进行分析和评估。具体算法参考CNAS-GL02：2014《能力验证结果的统计处理和能力评价指南》。
综上所述，在辐射杂散发射比对测试中，比对样品的选择和搭配，具体的比对方法还有对比对数据的处理过程，都是需要在制定比对方案、以及实际比对过程中所考虑的，任何一个环节没有明确清楚，都会对比对的测试数据以及评估结果造成很大的影响，因此，在进行辐射杂散发射比对时，一定要明确比对的目的，找到合适的比对样品，制定出详尽的比对方案，才能得到有效的比对结果，真实反映出实验室间辐射杂散发射测试一致性的真实情况。
