在当今数字化时代，无线通信技术的应用场景日益丰富，从智能家居、智能办公到智能城市和智能交通，无线网络已成为人们生活和工作中不可或缺的基础设施。然而，随着设备数量的增加和数据传输需求的不断增长，这对Wi-Fi技术在信号覆盖、吞吐量、时延等方面提出了新的挑战。而Wi-Fi波束成型技术，通过集中信号能量并以定向方式发送给客户端，显著改善客户端接收的信号质量，并大幅提升吞吐量。
以Wi-Fi7协议中的波束成型为例，发送端和接收端通过NDPA-NDP-BFRP-CBA过程来完成波束成型，这四种协议的字段信息如下：
空数据包通知帧（null data PPDU Announcement，NDPA）。该报文由发送端发送，用于通知终端用户即将开始信道探测，具体报文字段如图 1所示，它包含了关联终端信息、NDP响应类型、信道矩阵类型信息。

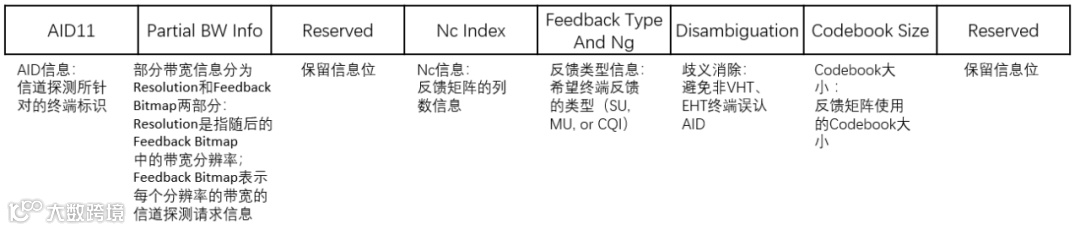

图 1 EHT NDP Announcement报文格式
2.空数据包帧（null data PPDU，NDP）。该报文由发送端发送，其中包含了用于训练信道特征的物理层汇聚协议，以Wi-Fi7为例，具体报文自动如图 2所示，其中LTF即为训练域。
图 2 EHT NDP报文格式
3.波束成形报告轮询帧（Beamforming Report Poll，BFRP）。在MU-MIMO的应用中，此帧由发送端发出，目的是向多个接收端用户查询信道状态信息，具体报文格式如图 3所示，其中，User Info字段明确了预期接收数据的用户信息。若涉及多个用户，他们的信息将按照一定顺序被依次写入报文。

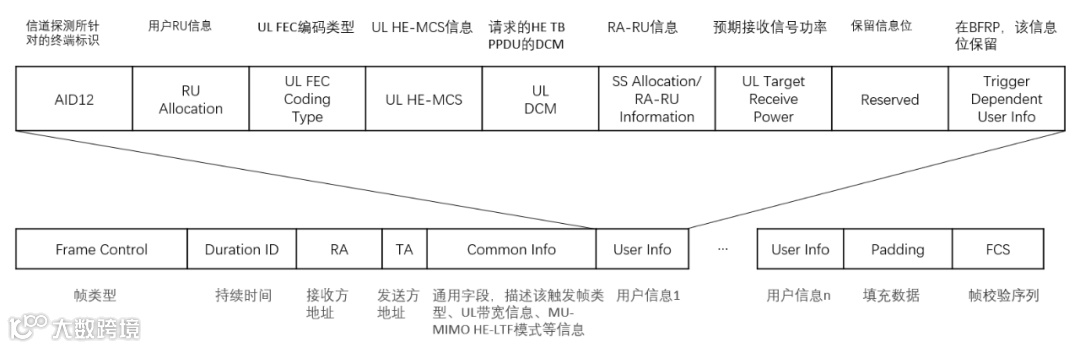

图 3 Beamforming Report Poll帧报文格式
4.压缩波束成形动作帧（Compressed Beamforming Action Frame，CBA）。接收端在接收到NDP帧之后，会通过CBA帧将反馈矩阵回传给发送端，具体报文格式如图 4所示，该报文具体包括了反馈矩阵的行数与列数信息、信道带宽、角度信息以及反馈类型等字段。

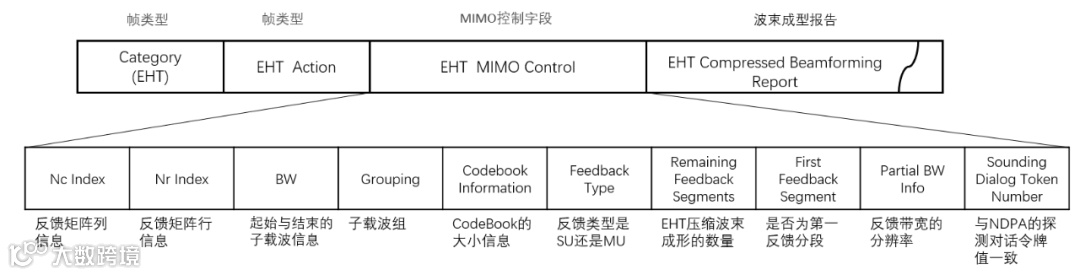

图 4 波束成型报告帧报文格式
波束成型技术特别适合多天线的场景，已在无线通信领域广泛应用，凭借其卓越性能，为用户打造了更加便捷、高效且可靠的网络体验。以Wi-Fi7中MU-MIMO为例，在MU-MIMO发送数据前，需要通过波束成型来调整信号强度和传输质量，如图5所示。

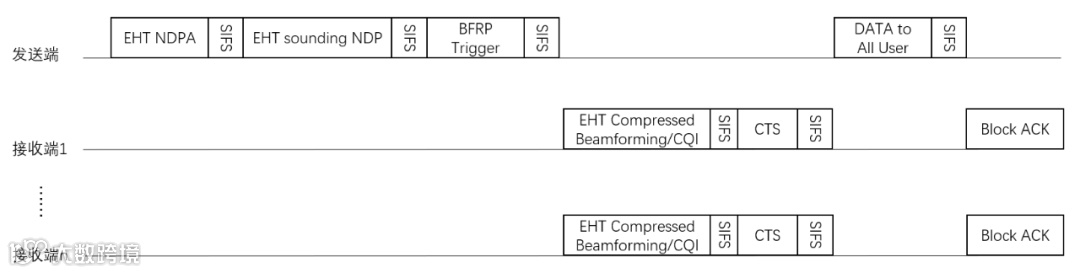

图 5 MU-MIMO信道探测及数据发送示意
