在HFSS中用vbs脚本跑马灯？

微波射频网

2021-08-10

导读：经过前面两期的教学HFSS-API入门第一弹，第二弹，已经可以完成部分常规的建模需求。本期整点好玩的，用HFSS来跑马灯。欢迎小伙伴们阅读、分享、再看，转发给更多有需要的人！喜欢的小伙伴可赞赏下作者哦

学个Antenna是以天线仿真和调试为主，理论原理为辅的干货天线技术专栏，包括天线入门知识以及各类天线的原理简介、仿真软件建模、设计、调试过程及思路。如有想看到的内容或技术问题，可以在文尾写下留言。

摘要：

经过前面两期的教学HFSS-API入门第一弹，第二弹，已经可以完成部分常规的建模需求。本期整点好玩的，用HFSS来跑马灯。欢迎小伙伴们阅读、分享、再看，转发给更多有需要的人！喜欢的小伙伴可赞赏下作者哦。

本文使用的软件为MATLAB2019a和AnsysEM 18.2

0 1

简单介绍

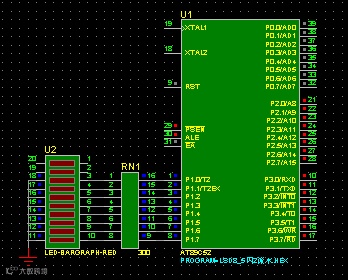

常规的跑马灯，是指将多个发光二极管分别连接到单片机的某一并行端口处，通过编程控制这几个发光二极管依次点亮，如下面的动图所示：

在HFSS-API入门第一弹：画个Box中对hfssBox函数的使用进行了详细介绍，如果再加上修改Box的颜色的透明度，加上延时操作，就可以利用MATLAB编写vbs脚本，在HFSS中Run Script实现“跑马灯”效果。

0 2

修改颜色和透明度函数

接下来先介绍修改物体颜色和透明度的函数：hfssSetColor，hfssSetTransparency。

% hfssSetColor(fid, ObjectName, Color)% ObjectName：需要修改颜色的物体对应的名字.% Color：RGB三色值.% 实例：% hfssSetColor(fid, 'Box1', [255, 255, 0]);

% hfssSetTransparency(fid, ObjectName, Value)% ObjectName：需要修改颜色的物体对应的名字.% Value：透明度值，在0到1之间；0代表完全不透明，1代表完全透明.% 实例：% hfssSetTransparency(fid,'Box1', 0)

这两个函数的使用自然是很简单。

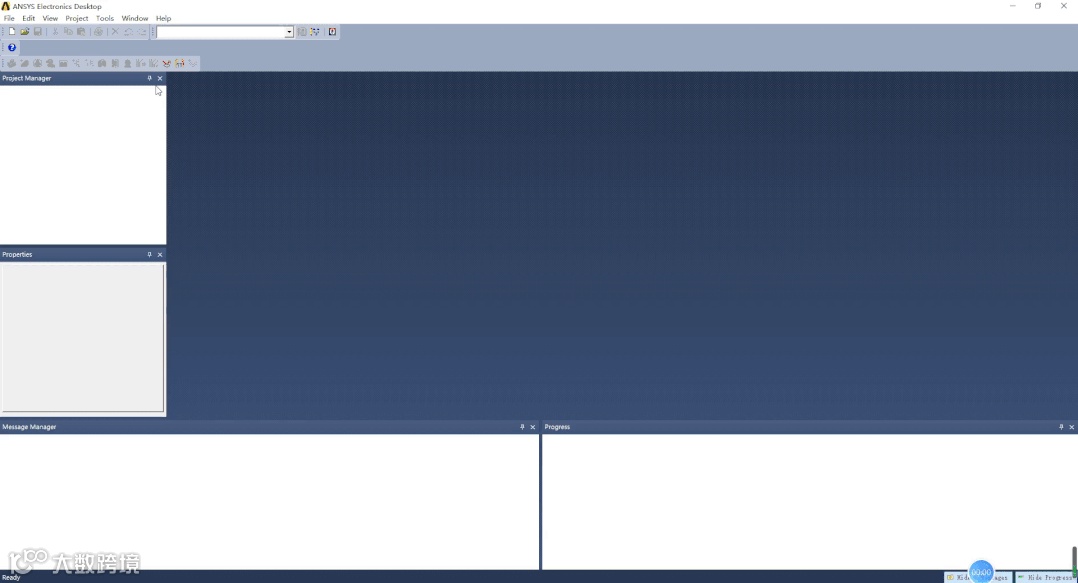

压缩的GIF动图预览如下：

完整录制视频如下：

那么这个效果是如何实现的呢？

新建工程，新建设计文件，定义变量，画Box，这四个常规步骤是很容易做到的，hfssSetColor和hfssSetTransparency这两个函数也可以对物体的颜色和透明度进行二次修改。剩下需要做的就是在vbs中进行延时，以及控制鼠标左键在非模型区域点击一下，使得物体不处于高亮状态，便于观察变色效果。

首先需要解决的延时问题，网络上随手搜索关键词vbs延时函数，可以找到wscript.sleep这个函数用法：

用法：Times为延迟时间（单位：毫秒）wscript.sleep Times

新建一个txt文件，将后缀改为vbs，然后用记事本打开复制粘贴下面代码：

wscript.sleep 1000msgbox("Hello")wscript.sleep 1000msgbox("This World！")

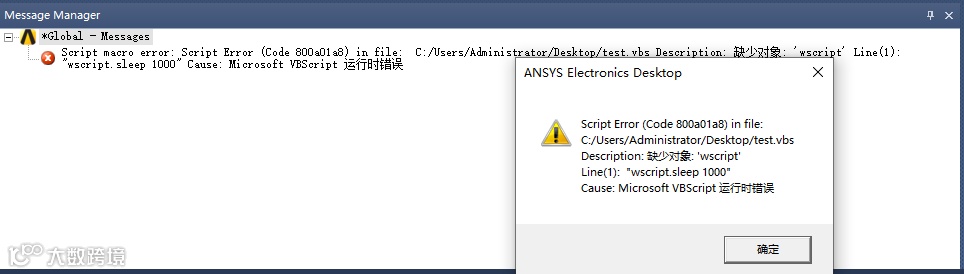

单独运行时正常可用的，但是在HFSS中Run Script发现如下图所示报错现象：

说明HFSS的vbs脚本中不支持该函数方法，联想到单片机中的delay函数都是自己写的，于是也在MATLAB里手撸了一个大概的延时函数：

% 延时函数的编写fprintf(fid, 'Sub delay(ms)\n');fprintf(fid, '    Dim i,value\n');fprintf(fid, '    for i=1 to 7500*ms\n');fprintf(fid, '        value=i+1\n');fprintf(fid, '    next\n');fprintf(fid, 'End Sub\n');

然后我们需要解决vbs脚本中控制鼠标左键点击的需求，这里也是一样百度关键词vbs模拟鼠标按键，找到下面的网站：

https://www.cnblogs.com/jinjiangongzuoshi/p/3821375.html

经过拆解分析后，转化为自己可使用的封装代码。

Class SetMouseprivate Sprivate xls, wbk, module1private reg_key, xls_code, x, yPrivate Sub Class_Initialize()    Set xls = CreateObject("Excel.Application")    Set S = CreateObject("wscript.Shell")    reg_key = "HKEY_CURRENT_USER\\Software\\Microsoft\\Office\\$\\Excel\\Security\\AccessVBOM"    reg_key = Replace(reg_key, "$", xls.Version)    S.RegWrite reg_key, 1, "REG_DWORD"    xls_code = _    "Private Type POINTAPI : X As Long : Y As Long : End Type" & vbCrLf & _    "Private Declare Function SetCursorPos Lib ""user32"" (ByVal x As Long, ByVal y As Long) As Long" & vbCrLf & _    "Private Declare Function GetCursorPos Lib ""user32"" (lpPoint As POINTAPI) As Long" & vbCrLf & _    "Private Declare Sub mouse_event Lib ""user32"" Alias ""mouse_event"" " _    & "(ByVal dwFlags As Long, ByVal dx As Long, ByVal dy As Long, ByVal cButtons As Long, ByVal dwExtraInfo As Long)" & vbCrLf & _    "Public Function getx() As Long" & vbCrLf & _    "Dim pt As POINTAPI : GetCursorPos pt : getx = pt.X" & vbCrLf & _    "End Function" & vbCrLf & _    "Public Function gety() As Long" & vbCrLf & _    "Dim pt As POINTAPI: GetCursorPos pt : gety = pt.Y" & vbCrLf & _    "End Function"    Set wbk = xls.Workbooks.Add    Set module1 = wbk.VBProject.VBComponents.Add(1)    module1.CodeModule.AddFromString xls_codeEnd SubPrivate Sub Class_Terminate    xls.DisplayAlerts = False    wbk.Close    xls.QuitEnd SubPublic Sub getpos( x, y)    x = xls.Run("getx")    y = xls.Run("gety")End SubPublic Sub move(x,y)        xls.Run "SetCursorPos", x, yEnd SubPublic Sub clik(keydown)    Select Case UCase(keydown)    Case "LEFT"    xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0    Case "RIGHT"    xls.Run "mouse_event", &H8 + &H10, 0, 0, 0, 0    Case "MIDDLE"    xls.Run "mouse_event", &H20 + &H40, 0, 0, 0, 0    Case "DBCLICK"    xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0    xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0    End SelectEnd SubEnd Class

由于这段代码过长，直接在MATLAB中用fprintf写入到vbs脚本得一行一行处理，于是将其单独复制到一个mouse_control.txt文件里，通过MATLAB的读写文件操作，将这段代码追加写入到vbs脚本文末，作为可调用的函数进程。

上面代码第8行之所以是双斜杠，是为了将单斜杠写入到vbs脚本中。

reg_key = "HKEY_CURRENT_USER\\Software\\Microsoft\\Office\\$\\Excel\\Security\\AccessVBOM"

有了上面的代码后，鼠标点的移动和左键点击事件可以在MATLAB中写入：

fprintf(fid, 'Set mouse=New SetMouse\n');fprintf(fid, '% move后面是电脑鼠标需要移动的坐标点，通过mousexy确定坐标点fprintf(fid, 'mouse.move 1678,575\n');fprintf(fid, 'delay(500)\n');fprintf(fid, 'mouse.clik "dbclick"\n');fprintf(fid, 'delay(500)\n');fprintf(fid, '\n');

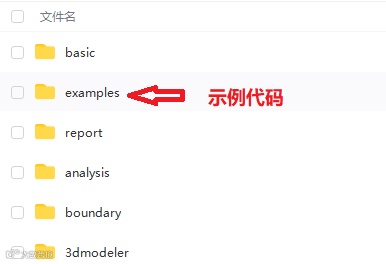

用MATLAB进行整体的vbs脚本写入，整段代码如下所示，可在文末下载链接下载。

clear;clc;path = mfilename('fullpath');i=strfind(path,'\');path=path(1:i(end));cd(path);addpath(genpath(strcat(path,'hfssapi-by-Jianhui Huang')));try    % 填写路径    % tmpPrjFile：生成的aedt或者hfss(安装hfss15以下的后缀名为.hfss)项目文件的路径名    % tmpScriptFile：生成的vbs脚本文件的路径名    tmpPrjFile = 'F:\vbsScript\horse_race_lamp.aedt';    tmpScriptFile = 'F:\vbsScript\auto_code.vbs';
    % hfssExePath：HFSS软件的路径    hfssExePath = 'D:\software\HFSS15\AnsysEM18.2\Win64\ansysedt.exe';
    % 创建一个可读写vbs脚本文件.    fid = fopen(tmpScriptFile, 'wt');
    %创建一个新的HFSS项目并插入一个新的设计文件.    hfssNewProject(fid);    Design_name='example';    hfssInsertDesign(fid, Design_name);        Box_W=1;Box_L=1;Box_H=1;    % hfssVariableInsert(fid,DesignName,variableName, value, units,flag)    hfssVariableInsert(fid,Design_name,'Box_W', Box_W, 'mm',1);    hfssVariableInsert(fid,Design_name,'Box_L', Box_L, 'mm',1);    hfssVariableInsert(fid,Design_name,'Box_H', Box_H, 'mm',1);        % 画Box    % hfssBox(fid, BoxName, Start, Size, Units, Color, Material, Transparency, flag)    hfssBox(fid, 'Box1', {'-Box_W/2', '-Box_L/2', '0mm'}, {'Box_W', 'Box_L', 'Box_H'}, 'mm',...        "(0 128 128)", "Rogers RO4350 (tm)", 0, 2);    % 点击鼠标左键    fprintf(fid, '\n');    fprintf(fid, 'Set mouse=New SetMouse\n');    fprintf(fid, 'mouse.getpos x,y\n');    fprintf(fid, 'mouse.move 1678,575\n');    fprintf(fid, 'delay(500)\n');    fprintf(fid, 'mouse.clik "dbclick"\n');    fprintf(fid, 'delay(500)\n');    fprintf(fid, '\n');    % 跑马灯    for num=0:20        hfssSetColor(fid, 'Box1', [randi(255,1), randi(255,1), randi(255,1)]);        fprintf(fid, 'delay(100)\n');    end    % 保存项目文件到指定路径    hfssSaveProject(fid, tmpPrjFile,1);        % 延时函数的编写    fprintf(fid, 'Sub delay(ms)\n');    fprintf(fid, '    Dim i,value\n');    fprintf(fid, '    for i=1 to 7500*ms\n');    fprintf(fid, '        value=i+1\n');    fprintf(fid, '    next\n');    fprintf(fid, 'End Sub\n');        % 鼠标控制    fid1=fopen('mouse_control.txt');  %打开文本文件    INDEX=0;    while ~feof(fid1)        strdata = fgetl(fid1);   % 读取一行, strdata是字符串        fprintf(fid, strdata);        fprintf(fid, '\n');    end    fclose(fid1);        % Close the HFSS Script File.    fclose(fid);    disp('vbs脚本已生成！');catch    disp('程序出现异常！');    fclose(fid);end

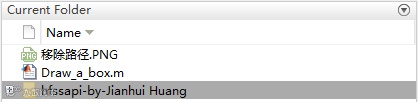

按个人情况按图索骥地修改tmpPrjFile，tmpScriptFile ,hfssExePath这几个路径和Design_name，使用的时候记得将mouse_control.txt和该vbs_horse_race_lamp.m文件单独拎出来，与hfssapi-by-Jianhui Huang放在同一个总文件夹内。点击运行即可生成vbs脚本(在自行赋值的tmpScriptFile的这个路径下)。vbs脚本可以直接点击运行，或者在HFSS软件中Run Script。

基础性地写代码编注释还是挺费时间和精力的，希望大家多点赞分享。
