1dB压缩点的作用是用来衡量信号在连续变化过程中增益的稳定程度，是衡量线性度的重要指标。例如：某rf功放的1dB压缩点P1dB=10dBm，Gain=10dB.当输入-10dBm信号时输出是0dBm，当输入连续增加，输出也随之连续增加，当输出为10dBm时，输入信号已经增大到1dBm。即增益不是绝对线性。我们通常认为，输出信号小于1dB压缩点时其增益是连续的。当然，过了1dB压缩点并不是说输入信号增加，输出就不再增加，只是增益的线性度将急剧恶化。

1dB压缩的计算和测量

IP1dB=x1，放大器输入值；

OP1dB=y3，输入为x1的情况下放大器输出值；

Gain=y3-y2，输入为x1的情况下放大器的增益值；

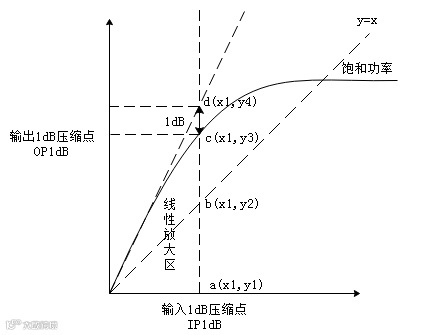

从图中曲线可以看出，b（x1, y2）点在直线y=x上，所以有y2=x1。

OP1dB= IP1dB + Gain + 1dB；

即输出 = 输入 + 增益 + 1dB；

测量IP1dB的时候，需要不断调整输入，直到满足上面两个公式，就得到了输入1dB压缩点（IP1dB）和输出1dB压缩点（OP1dB）。

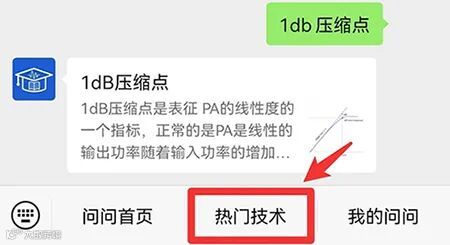

微信搜索服务号“RFASK射频问问”点击聊天框输入标签“1db压缩点”即可获取标签相关内容。点击“热门技术”可进入标签库进行标签索引！
