SAE-200是一款基于高性能超外差式数字中频架构的接收机/频谱仪模块，配备USB3.0接口与高速FPGA信号处理，在尤为紧凑的尺寸下提供了良好的性能。面向接收机、频谱监测、射频测试等应用进行了设计优化。支持频谱全景扫描、IQ记录、功率检波、实时频谱分析四种工作模式。体积、重量、功耗针对现场及嵌入式应用优化。提供动态链接库与范例，可快速二次开发。

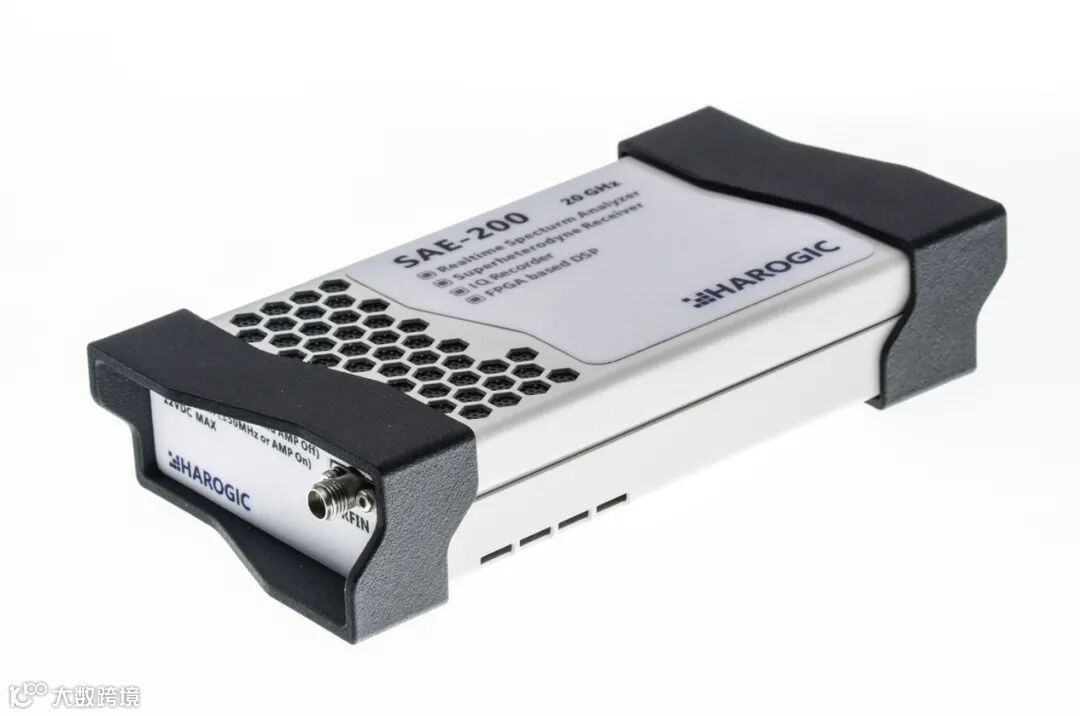

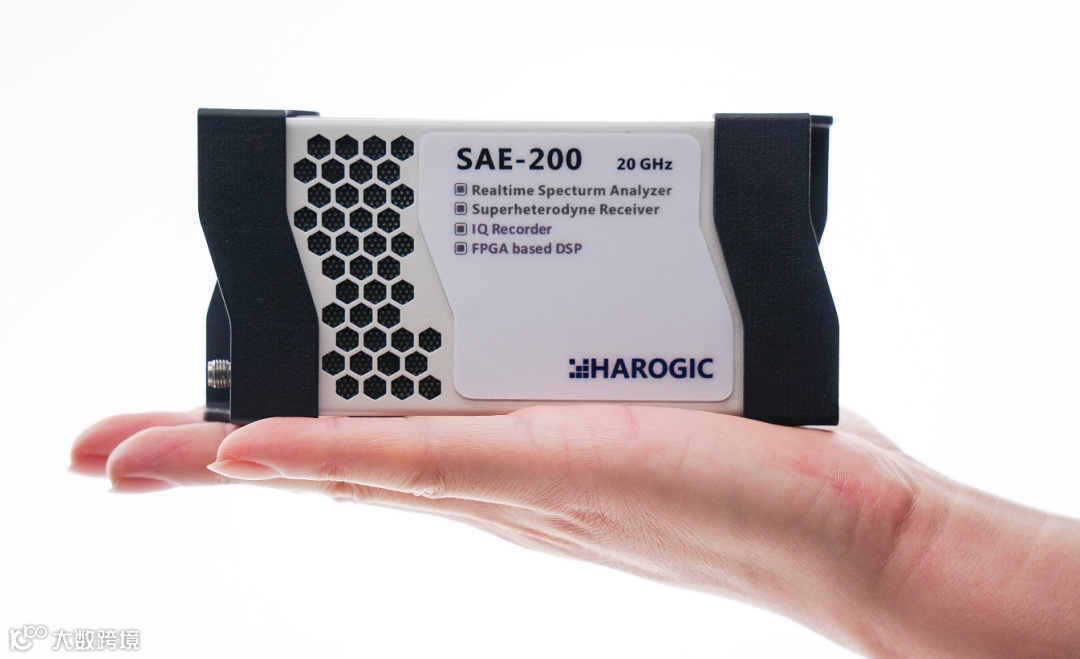

SAE-200为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。在不足手机大的紧凑空间内，以195g的重量，实现了完整的外差式接收机与频谱仪系统。模块内置一个高集成度高性能的超外差式接收机射频前端，同时具备了基于FPGA的后端数字处理系统以加速相关数字信号处理。基于FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗x86或ARM处理器平台上，仍然可以部署SAE-200设备，并实现良好的工作效能。SAE-200提供了对linux操作系统与window操作系统的支持。
产品概要
▌100kHz（9kHz可用）至20GHz
▌超外差二次模拟变频接收机结构，19段预选
▌重量轻至195g（内核），尺寸小至125x60x15mm
▌功耗用户可控，峰值功耗11W，可低至7W
▌FPGA信号处理，内置DDC通道，低计算需求
▌分析带宽：80 MHz（IQ信号记录）
▌扫频速率：高达1.2 THz/s （RBW ≥ 300kHz）
▌硬件典型镜像抑制达到90dB(100kHz~9GHz)
▌硬件典型镜像抑制达到65dB(9GHz~20GHz)
▌硬件典型中频抑制达到90dB
▌DANL低至-158dBm/Hz, 50MHz至20GHz
▌相位噪声低至-102dBm/Hz@10kHz 2.5GHz载波
▌模拟中频输出（250MHz，限50MHz以上频段）
▌动态链接库与SAStudio应用软件
▌支持ARM与x86处理器
▌支持linux与windows操作系统

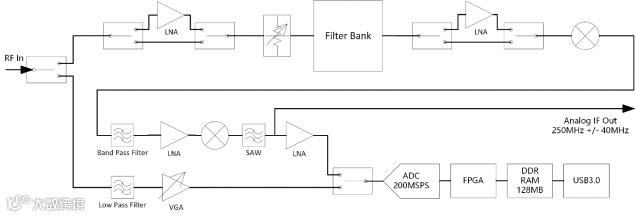

硬件框图
SAE-200分为直接采样通道与变频通道两个信号硬件通路，直接采样通道用于处理低频信号，包含前置的抗混叠低通滤波与可变增益放大器。变频通道采用2次模拟变频加1次数字变频的方式实现，输入预调电路包括多级可旁路低噪声放大器、可调衰减器，提供了超过60dB的输入级增益调节范围，内置19段的预选滤波器可提供良好的干扰抑制、镜像抑制及中频抑制。变频通道经过二次变频后信号被转换成中频信号，在经过高选择性滤波器之后信号由后端基带子系统进行采样及后端数字信号处理，中频模拟信号同时也可输出至对外的中频输出接口。
工作模式

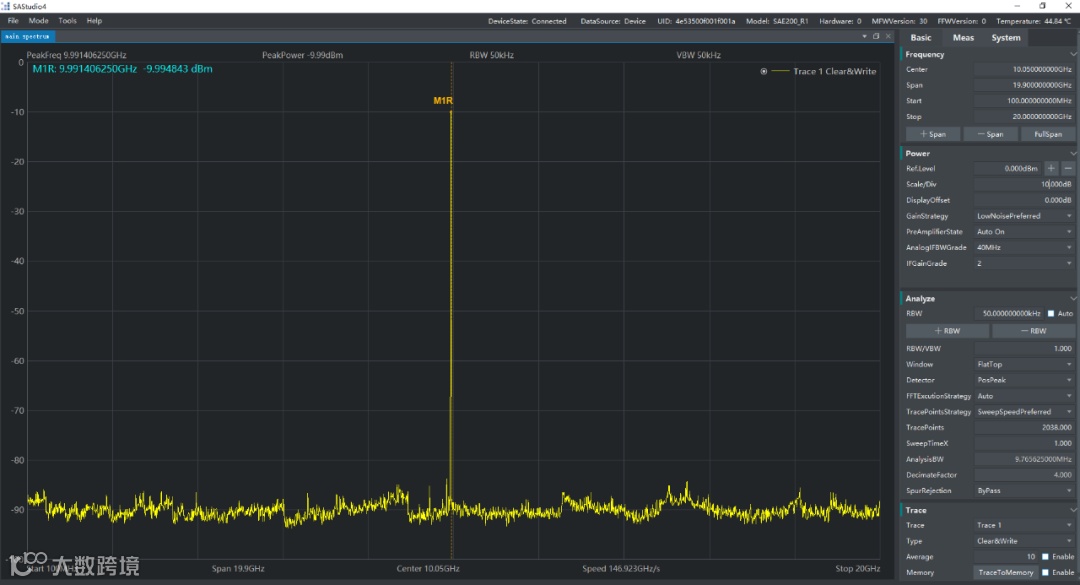

标准频谱分析
100 kHz（9kHz）-20GHz标准频谱扫频分析，与台式频谱仪工作机理保持一致，支持扫宽、RBW（1 Hz-1 MHz）、视频检波等各项标准频谱仪设置，输出频谱迹线。

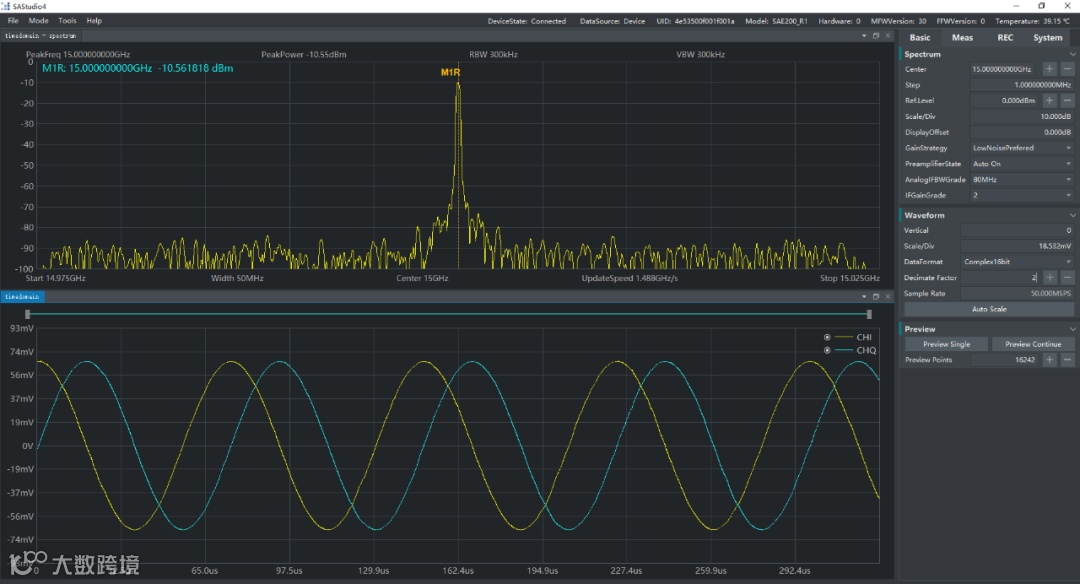

接收机/数字IQ流
中心频率100 kHz（9kHz）-20GHz范围内可设，最大突发记录模拟带宽80MHz，最大持续记录带宽40 MHz（USB3.0），支持多档位抽取倍数设置，输出数字IQ数据。
检波分析（零扫宽ZeroSpan）
对于SAE-200型号，进一步提供了检波分析功能。零扫宽分析模式下，设备对指定的射频中心频率以指定的分析带宽，进行驻点的射频功率检波分析，获取信号功率关于时间的测量结果，支持外部触发、电平触发等触发方式，该模式可用于脉冲信号等突发信号的测试。

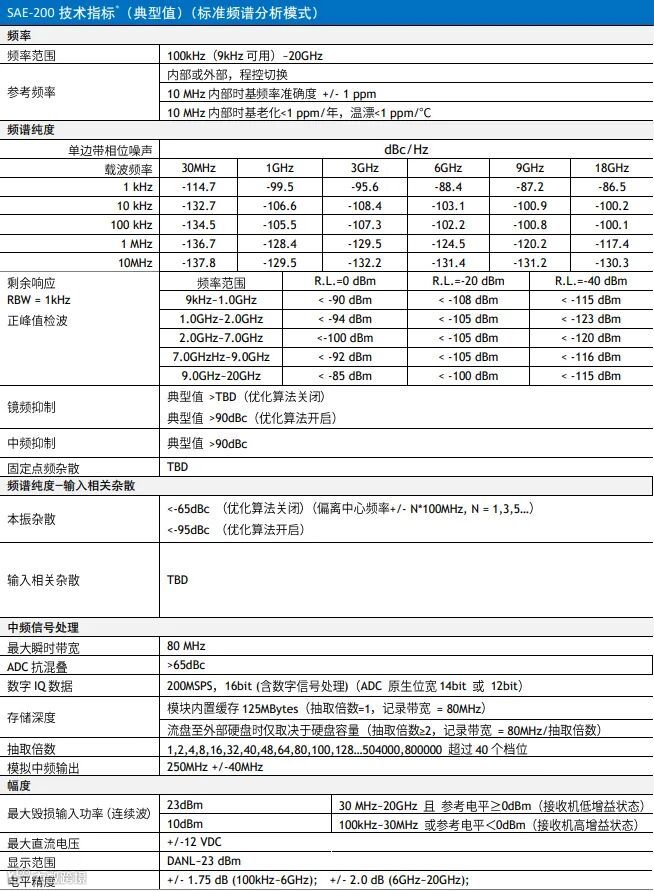

技术指标
