2.92mm同轴连接器是一种外导体内径为2.92mm、特性阻抗为50Ω的新型毫米波同轴连接器。该系列射频同轴连接器是在1983年由Wiltron.Old.Field工程师基于先前推出的毫米波连接器的基础上研发的新型连接器，又称K型连接器，或SMK、KMC、WMP4连接器。

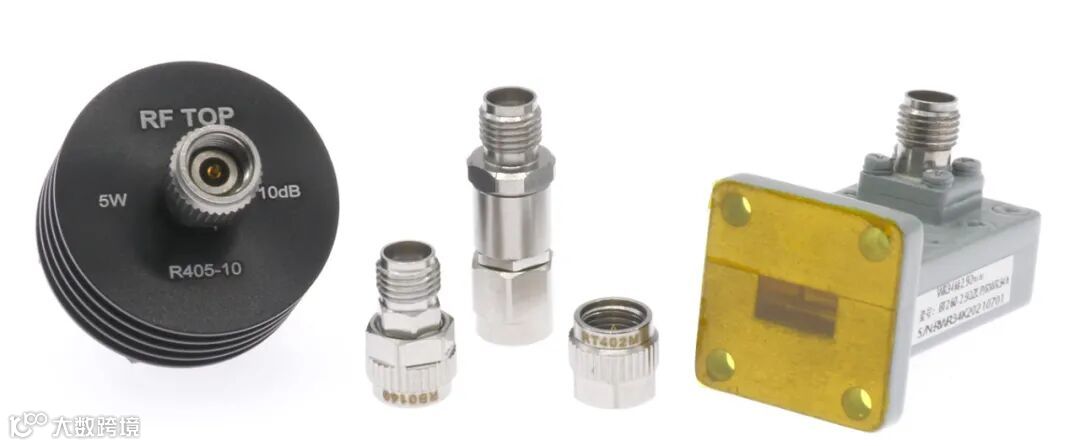

图1 2.92mm衰减器/隔直器/转接器/负载/波同转换器（来源rftop.com网站）
2.92mm同轴连接器工作频率最高可达46GHz，借鉴了空气传输线的优点，使其VSWR低，插入损耗小。其结构与3.5mm/SMA连接器相似，但频带更快，体积更小，是国际上应用最为广泛的毫米波连接器之一。随着我国毫米波同轴技术在军用测试仪器的定位，2.92mm同轴连接器在雷达工程、电子对抗、卫星通信、测试仪器等领域得到了广泛的应用。
特性阻抗：50Ω
工作频率：0~46GHz
界面依据：IEC 60169-35
连接器耐久性：1000次
前文提到，2.92mm接头和3.5mm/SMA接头界面皆有相似之处，因为该连接器的内外导体及端面尺寸在设计时就充分考虑了同SMA及3.5型的兼容性。

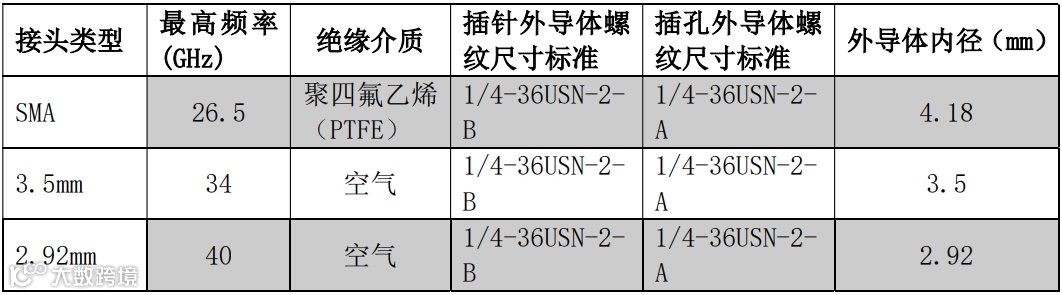

表 SMA/3.5mm/2.92mm接头主要特点
如表1所示，这三种连接器公头与母头的尺寸标准一致，理论上是可以无过渡互连的，但需要注意的是，他们的外导体尺寸、最高频率、绝缘介质材料等存在了较大的差异，以至于在不同类型的连接器互连使用时，会影响传输性能和测试精度。随带一提，SMA公头对于插脚深度和插脚伸出量的容差要求较低，如将SMA公头插入3.5mm或2.92mm母头，长期使用会造成母头的损坏，特别是造成校准件接头的损坏就得不偿失。因此，若存在不同连接器互连的情况，这样的连接搭配也应尽量避免。
了解到许多工程师苦恼于因临时没有对应连接器而无奈选择不同系列接头互连的情况，RFTOP®网站（rftop.com）发布了SMA/3.5mm/2.92mm转接器、负载、隔直器、衰减器等，已在RFbuy®射频商城（rfbuy.com）上架在线销售。商城所有产品无最小起订量要求，均可一件起拍，现货产品可当天发货，性能指标优异，性价比极高。

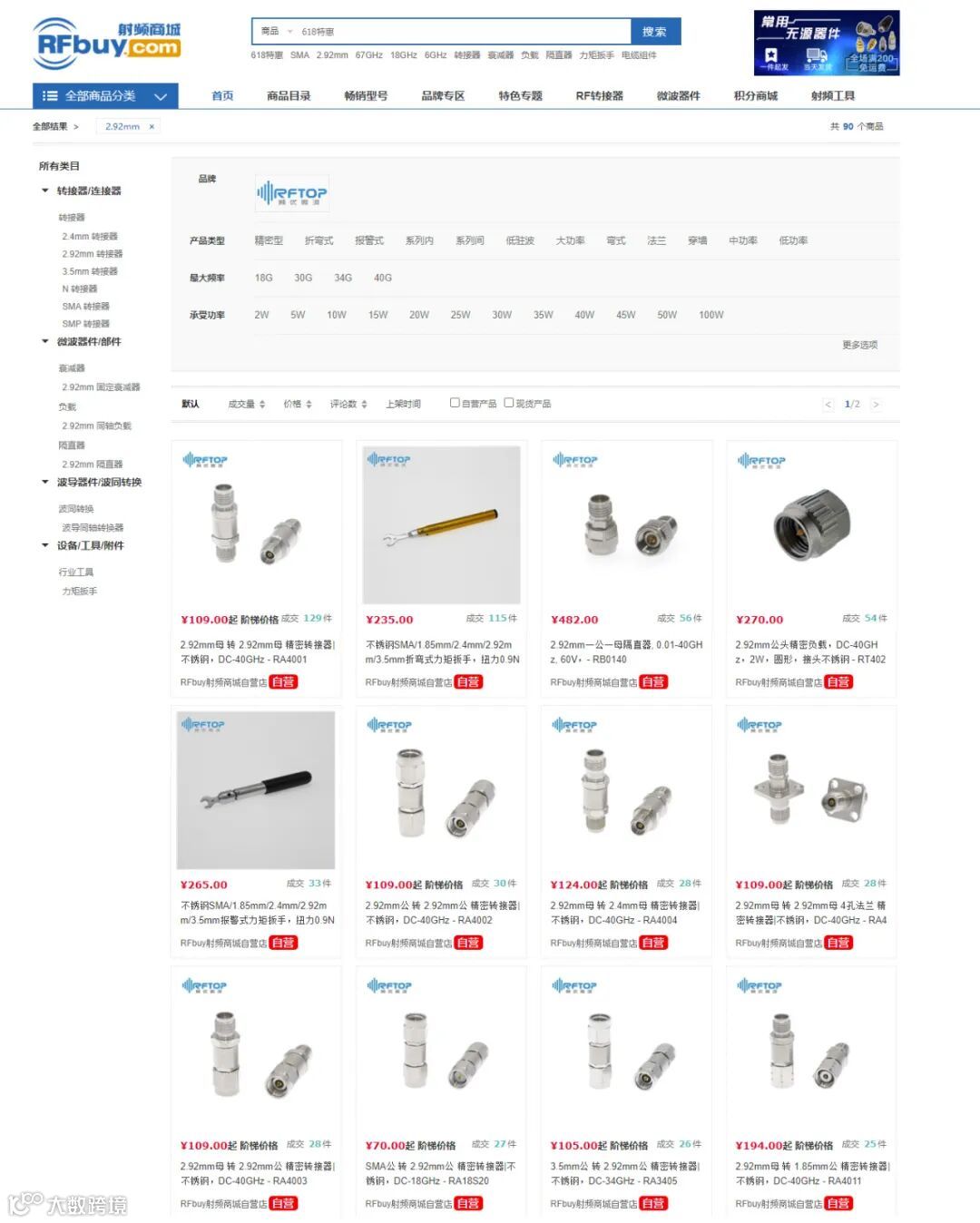

复制网址“https://www.rfbuy.com”进入PC端商城首页，如图点击2.92mm即可获取全部2.92mm接头产品！
图2 2.92mm全系列产品
RFTOP致力于为业界工程师提供高品质的产品和一流的购买体验。95%的产品可以当天发货，无起订量要求，售价含13%增值税（可在线自助开具电子专票），并提供实时库存查询和无忧售后等服务。
欢迎在线购买或联系我们的销售工程师索取更多产品资料和信息，同时支持定制特殊应用的产品。
