矢量网络分析仪是射频工程师的必备工具之一，有着庞大的用户群体。毫米波是当前科研领域非常热门的研究方向之一，由于成本较高, 毫米波之前主要应用于军事领域。随着近年来5G毫米波，卫星通信，汽车雷达等应用领域的快速发展, 毫米波在民用领域也得到了广泛的应用，越来越多的工程师需要使用毫米波矢量网络分析仪。当前市面上毫米波矢量网络分析仪非常昂贵，极大的提高了测试的成本。

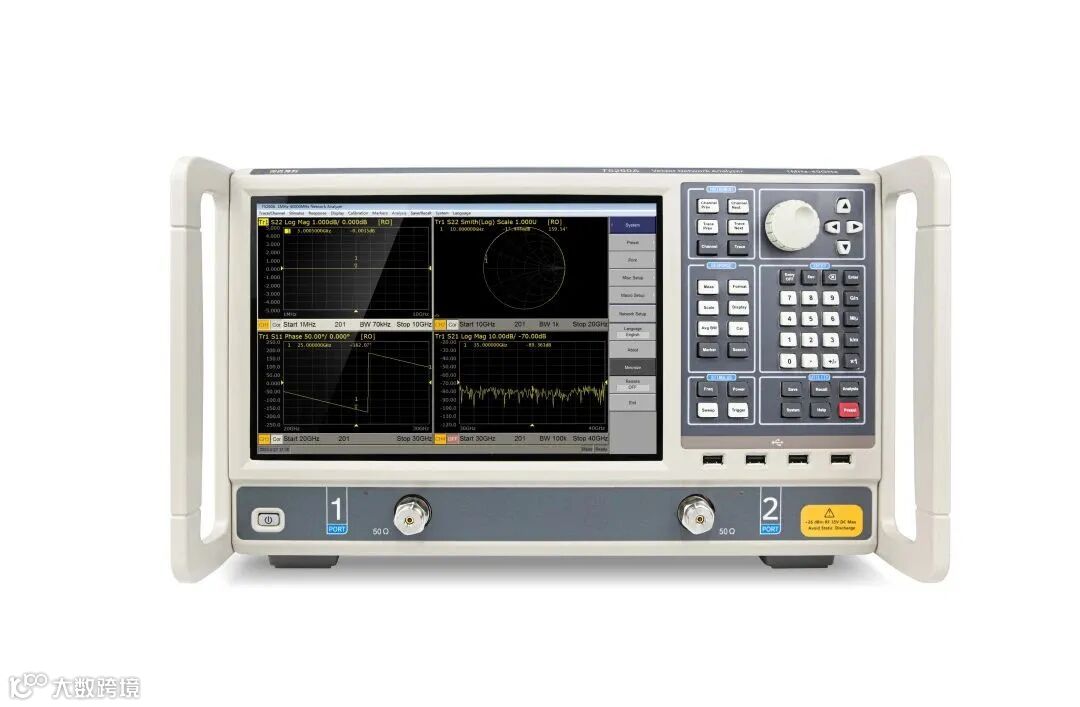

创远信科始终坚持聚焦自主可控、国产替代战略，经过多年的持续研发和不断完善，正式推出T5260A-2KA毫米波矢量网络分析仪，频率覆盖1MHz~40GHz。T5260A-2KA价格定位亲民，致力于持续为用户降低射频测试成本，给毫米波频段的产品测试提供了极高性价比的解决方案。
典型指标
|
测量范围 |
|
产品型号 |
T5260A-2KA |
端口阻抗 |
50Ω |
端口连接器 |
NMD 2.92mm Male |
端口数量 |
2 |
频率范围 |
1MHz~40GHz |
频率精度 |
±1ppm |
频率分辨率 |
1Hz |
测量点数 |
2~20001 |
测量带宽 |
1Hz~2MHz |
动态范围 |
100dB,typ.105dB (1MHz~10MHz) |
|
|
110dB,typ.115dB (10MHz~40GHz) |
|
迹线稳定度 |
|
|
迹线噪声 |
8mdB rms |
温度稳定性 |
0.01dB/℃ |
|
测量速度 |
|
|
单点测量时间 |
70μs |
|
测试端口输出 |
|
|
端口输出 功率范围 |
-30dBm to +5dBm (1MHz~10MHz) |
|
|
-30dBm to +7dBm (10MHz~10GHz) |
|
|
-15dBm to +10dBm (10GHz~30GHz) |
|
|
-15dBm to +7dBm (30GHz~40GHz) |
功率精度 |
±1.5dB |
功率分辨率 |
0.05dB |
功能特点
l 提供多种校准方式：频响、单端口、响应隔离、增强型响应、全双端口等；
l 设有多种显示格式：对数幅度、驻波、相位、线性幅度、群时延、Smith圆图、极坐标等；
l 提供全面的测试功能：端口延伸测试、夹具仿真功能、时域分析功能等；
l 支持标准SCPI指令集，供您二次开发测试。
多场景应用
01
5G毫米波测试
02
卫星通信测试
03
汽车雷达测试
04
半导体芯片测试
05
材料测试
