01 衰减器

一、前言

  这是一个琴键式信号衰减器，它在使用过程中出现问题，输出信号不太稳定，下面拆卸对其进行检查一下，对于其中的结构我也很感兴趣。

二、拆卸衰减器

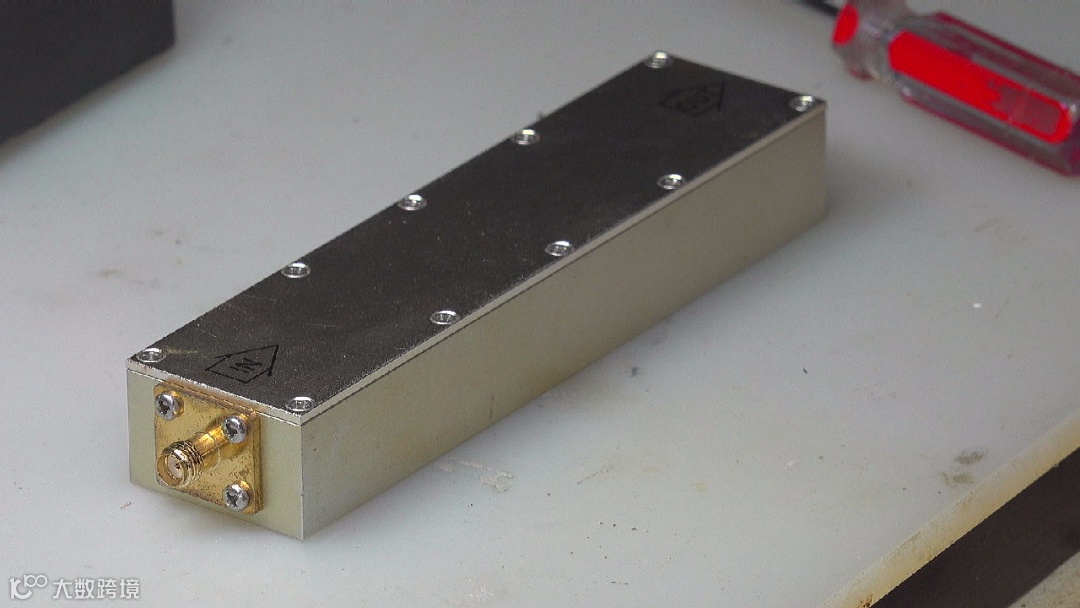

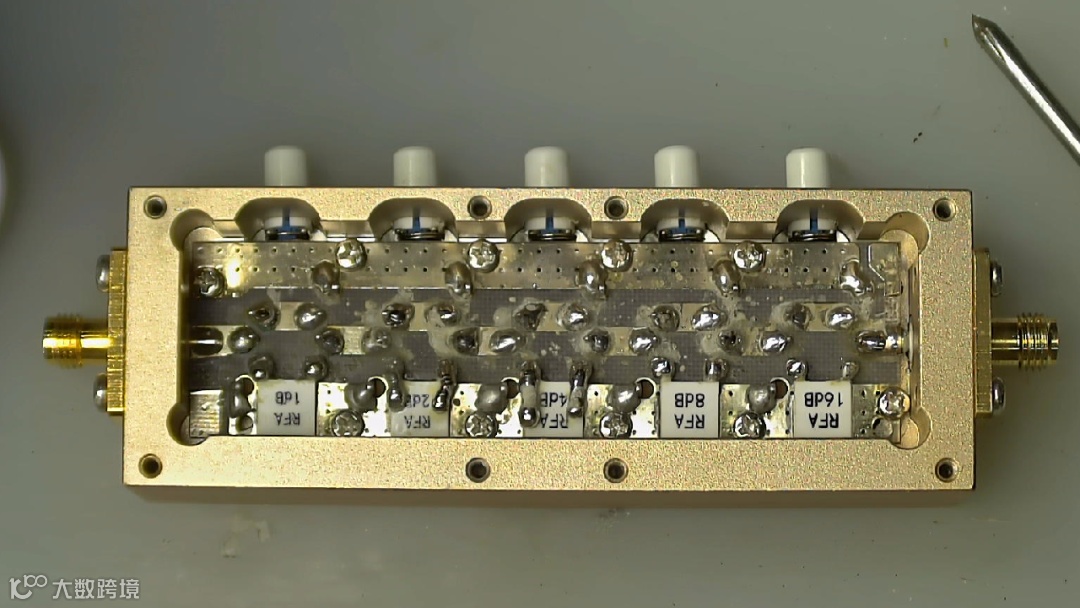

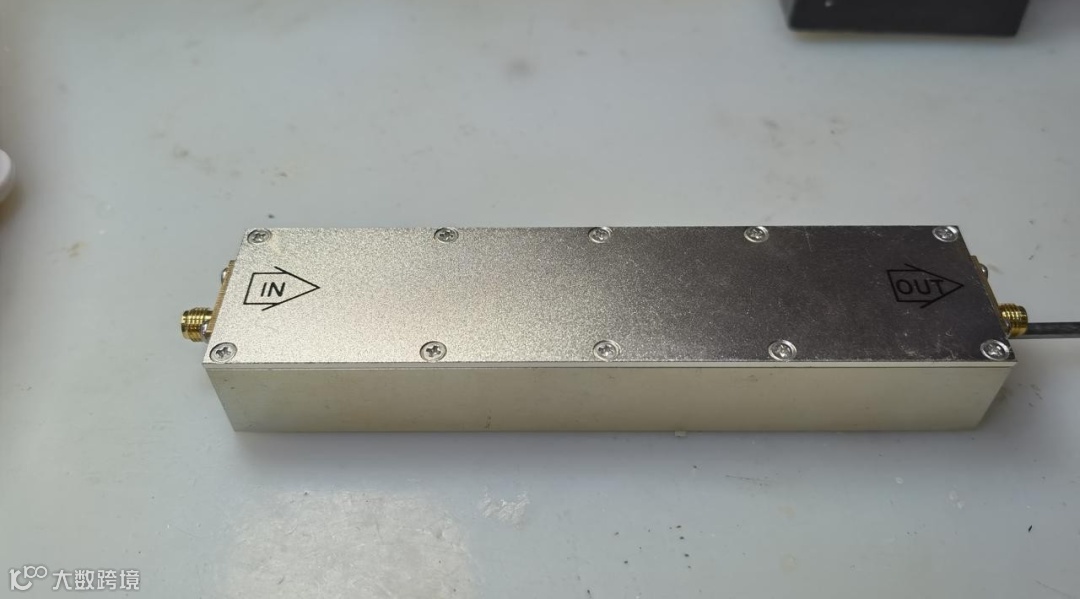

  首先把衰减器后盖上的八个微型螺丝拆卸下来。现在，可以看到内部的电路结构了。基本上可以看到，每个按键都是控制一个衰减器是否介入。将它们串联起来便形成对输入信号的衰减了。

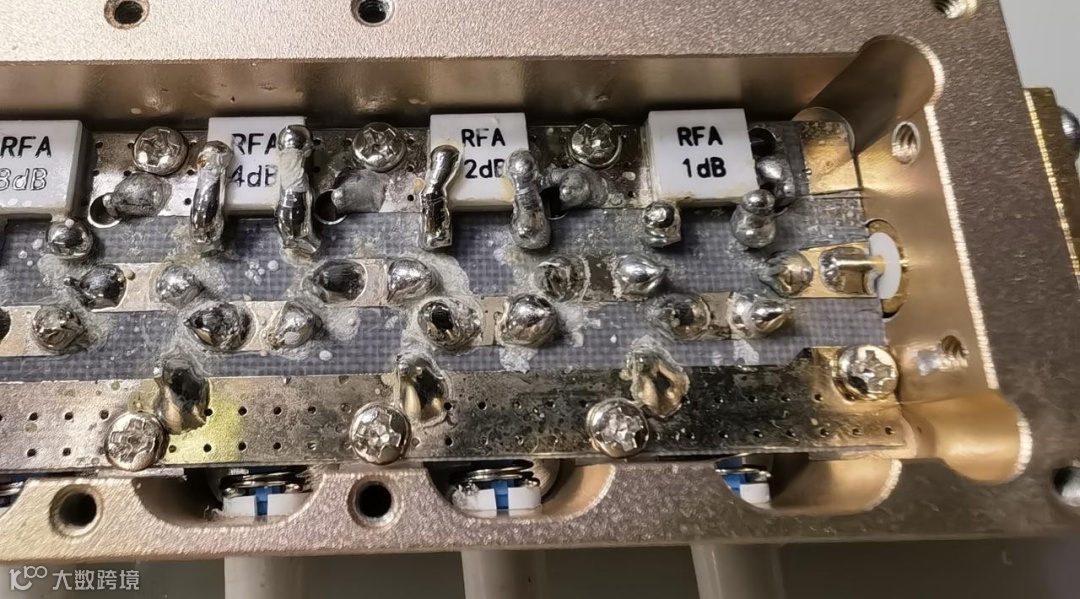

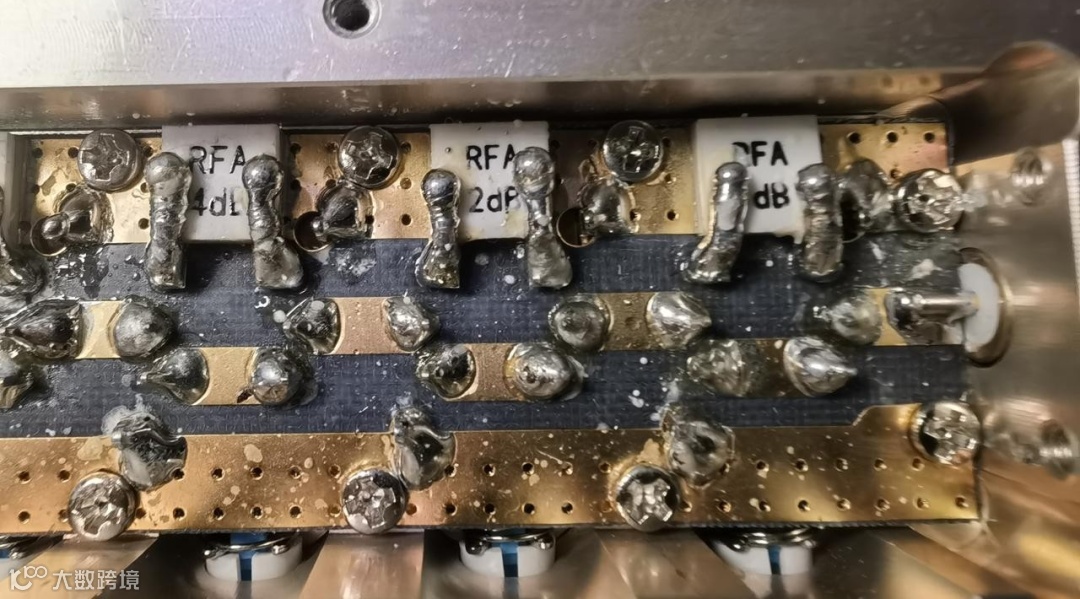

  内部用于信号衰减的是一种白色陶瓷封装的器件，虽然看起来外部有两个引脚，但感觉它的背面还是有一个焊盘的，所以应该是一个三端分压器件。

  这是另外一个 60dB 的衰减器，它具有八个按键，相当于将两个前面的衰减器串联在一起。下面看一下它的内部结构，如果内部焊接有问题，然后再重新进行补焊。先拆下它的后盖。

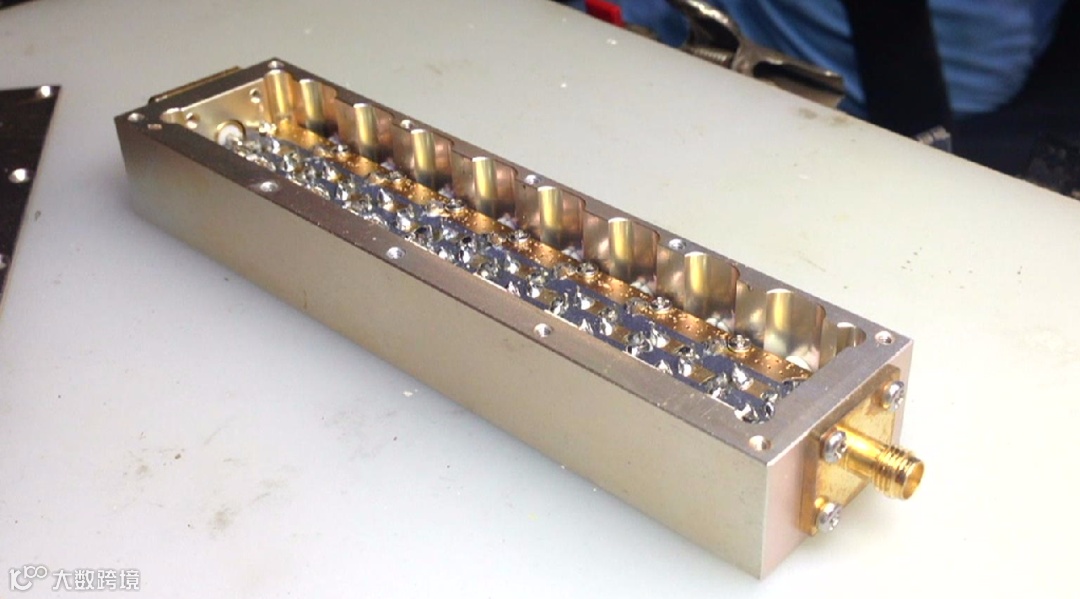

  这款60dB衰减器的螺丝钉比较难以拆卸，更换了改锥之后，才将它的后盖打开。可以看到，出来尺寸变长之外，其内部的结构与前面 30dB 衰减器是相通的。只是内部具有的衰减器的单元变多了。由于存在着机械开关，所以实际的衰减稳定性还和这些机械开关有关系。

三、衰减单元阻抗

  下面通过万用表，测量内部衰减部件的电阻阻抗。这些衰减器件实际上是三端器件。分别测量它们三个端口之间的电阻，进而可以推测出它们内部分压电阻的阻值。

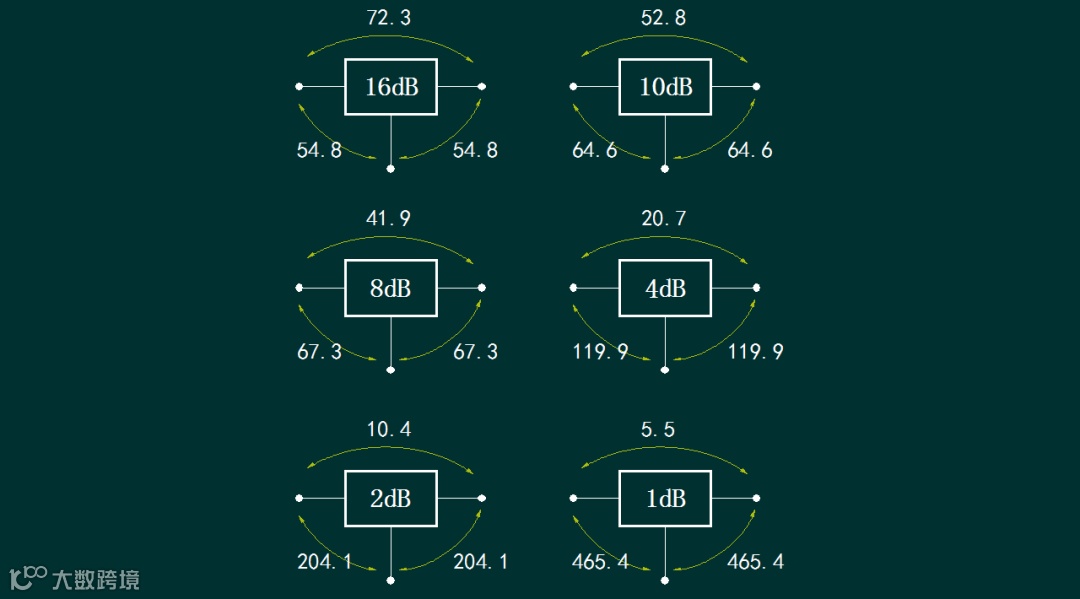

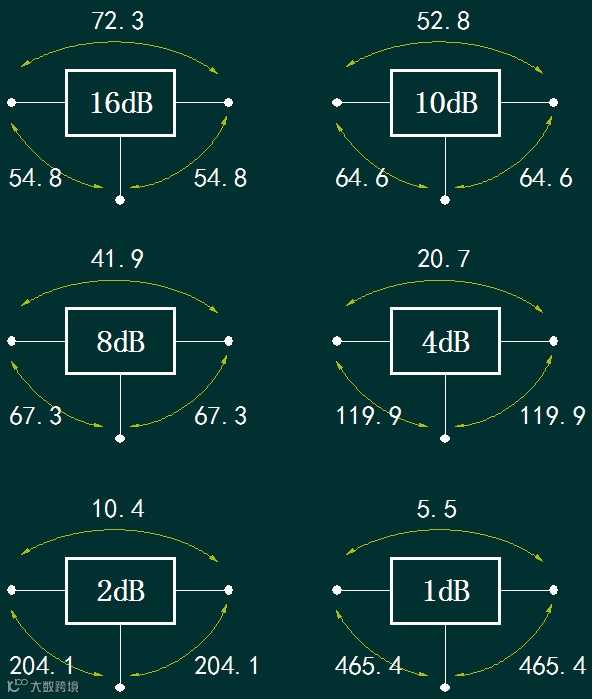

  这是 16dB 衰减单元三端之间的电阻。接下来，分别测量其中 10dB，8dB，4dB， 以及2dB，1dB 等衰减单元三端之间的电阻。这些电阻是为了能够匹配输入输出 50欧姆的阻抗。

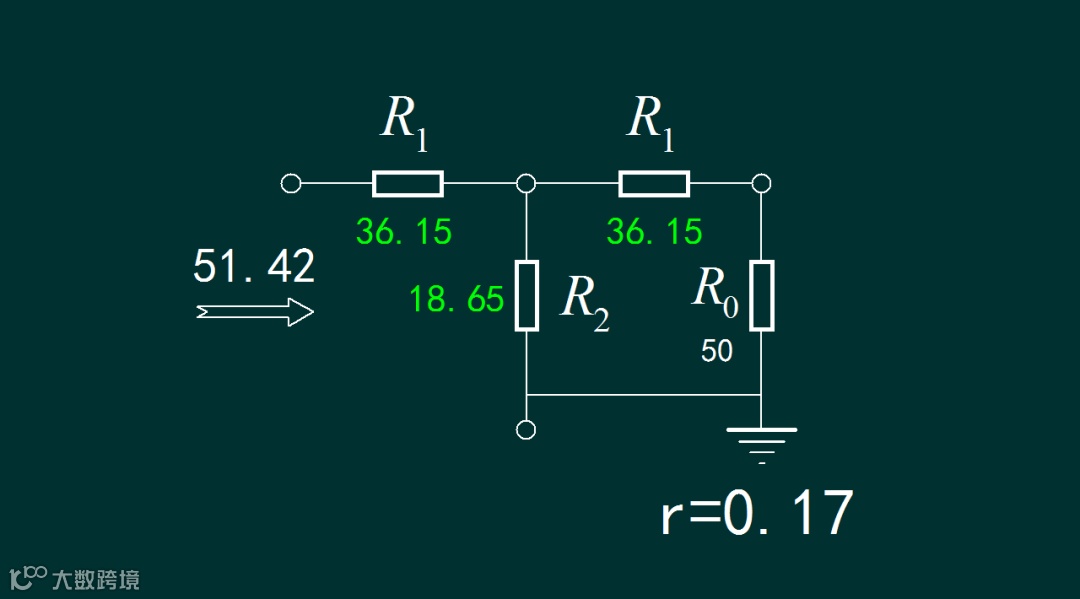

  对于这些测量结果，选取 16dB 模块进行初步分析，假设它是T型衰减网络，这给出了等效网络参数。在 50欧姆负载下，左侧等效的负载电阻为 51.42欧姆。可以计算得到输出电压衰减比例为 0.17，接近 -16dB 。
