引言
衰减器是一种控制元件，主要功能是降低通过衰减器的信号强度。这种元件一般用于平衡信号链中的信号电平、扩展系统的动态范围、提供阻抗匹配，以及在终端应用设计中实施多种校准技术。
衰减器可以分为固定衰减器和可变衰减器，前者的衰减电平保持不变，采用模拟控制技术；后者的衰减电平可调，采用数字控制技术。
高精度、高稳定性的同轴固定衰减器，适用于科研教育、商业通信系统、射频器件测试、雷达电子对抗、航空航天等行业应用。
1.测试场景图

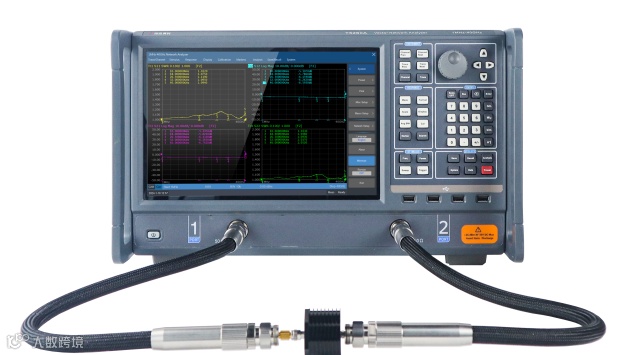

图1 测试场景图
2.被测产品

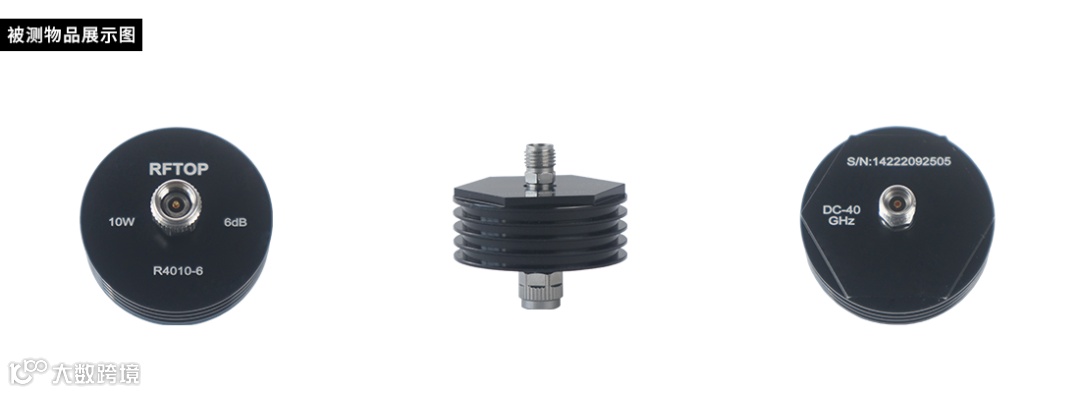

图2.1 精密同轴6dB固定衰减器实物图

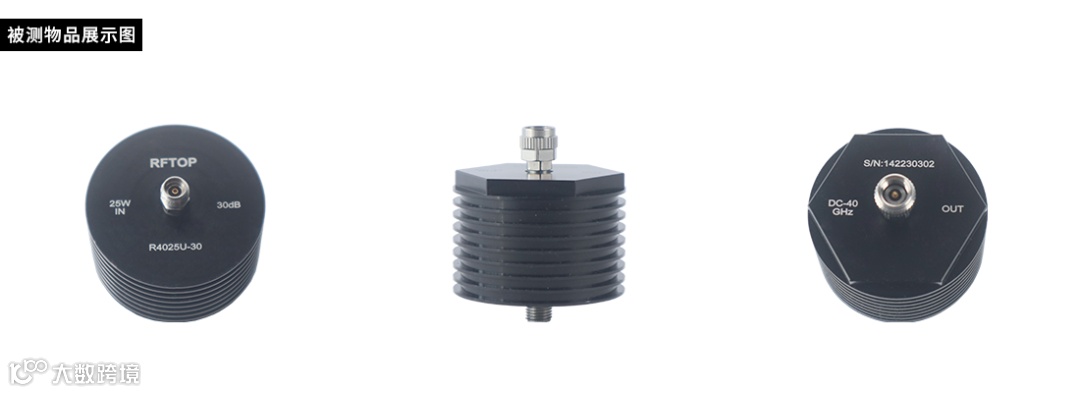

图2.2 精密同轴30dB固定衰减器实物图
3、测试内容
01
精密同轴6dB固定衰减器测试
按照被测件指标要求，其测试频段为DC-40GHz，衰减值在-5.3dB至-7dB，电压驻波比小于1.26。
经测试，T5260A与友商仪器的测试结果对比，如图所示：
图3.1 T5260A-2KA衰减值及驻波比测试

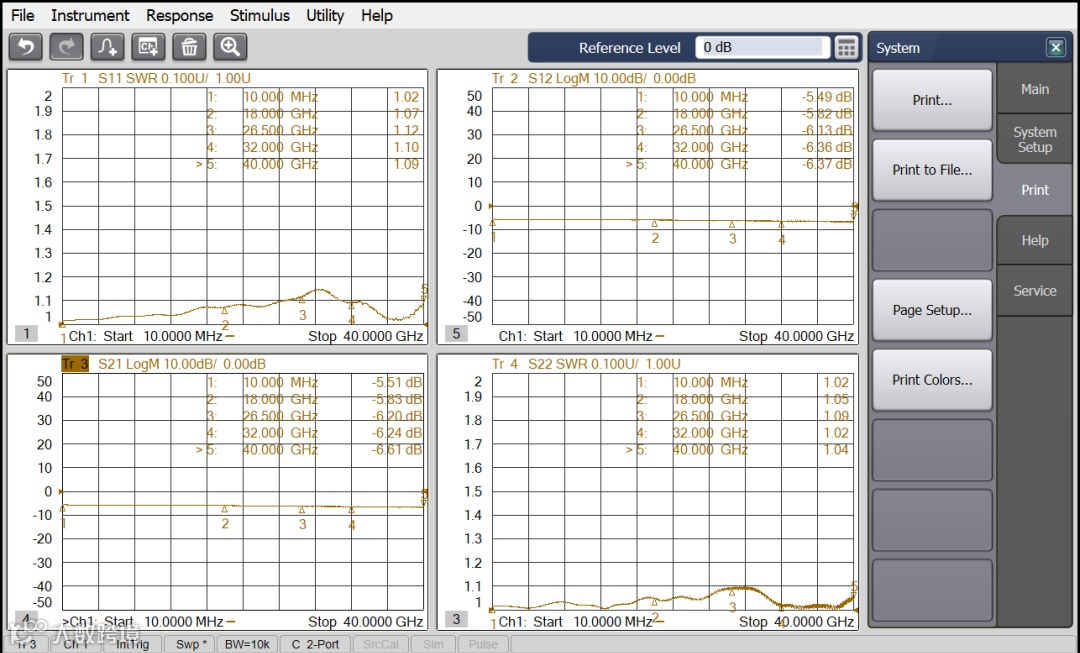

图3.2 友商衰减值及驻波比测试

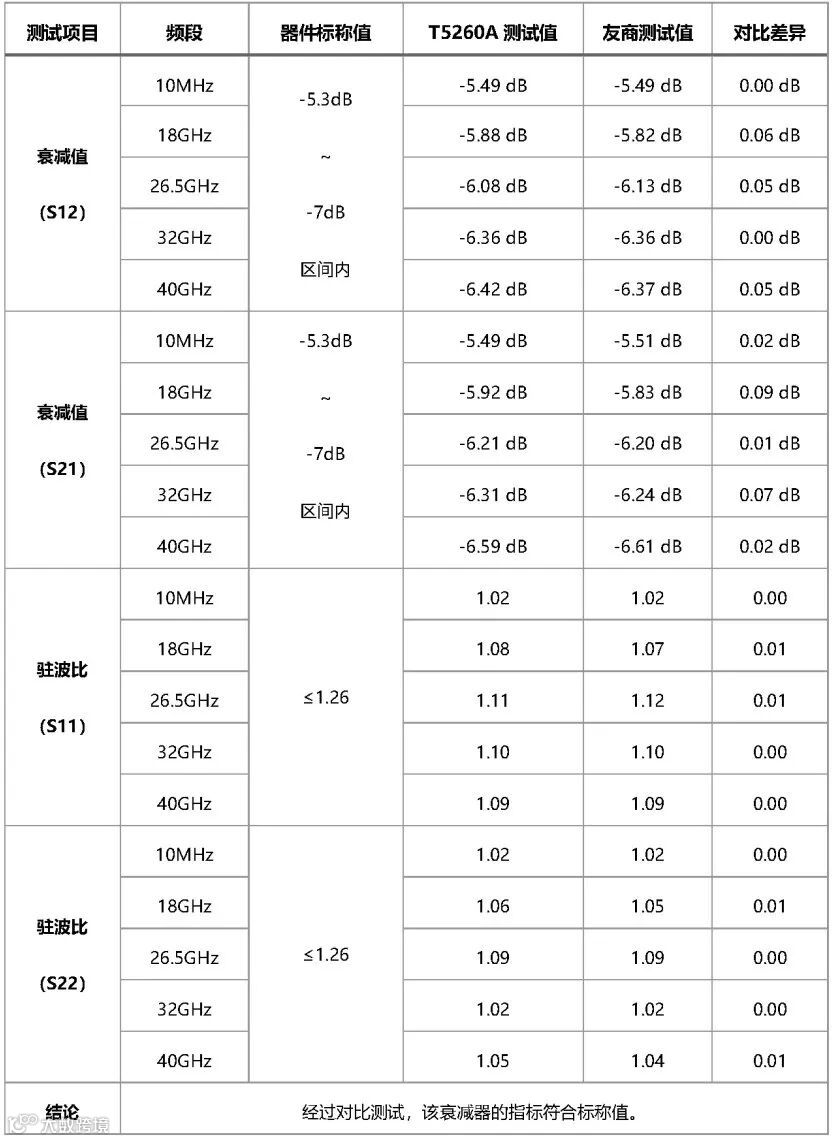

精密同轴6dB衰减器测试数据对比一览表
02
精密同轴30dB固定衰减器测试
按照被测件指标要求，其测试频段为DC-40GHz，衰减值在-29.1dB至-31dB，电压驻波比小于1.26。
经测试，T5260A与友商仪器的测试结果对比，如图所示：

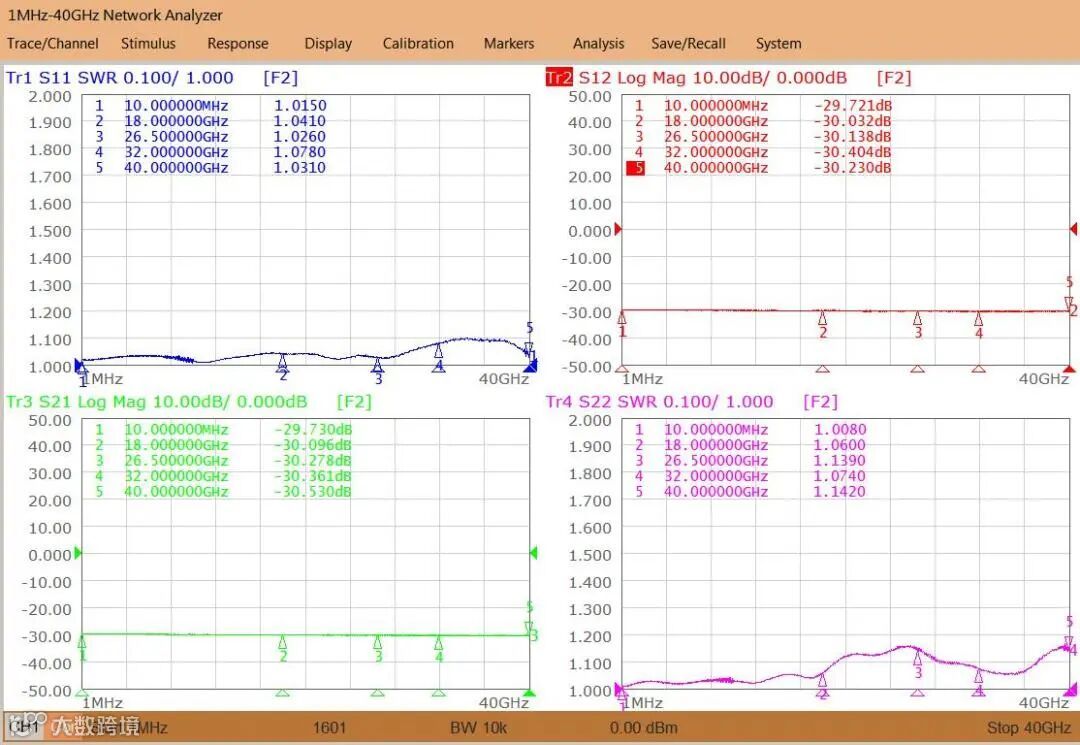

图3.3 T5260A-2KA衰减值及驻波比测试
图3.4 友商衰减值及驻波比测试
精密同轴30dB固定衰减器测试对比数据一览
