导读：RFTOP®（频优微波）推出一系列垂直免焊式PCB板装连接器，包含1.85mm、2.4mm、2.92mm、SMA接头在内的10款产品。

近日高品质微波毫米波器件供应商RFTOP®（频优微波）推出一系列垂直免焊式PCB板装连接器，包含1.85mm、2.4mm、2.92mm、SMA接头在内的10款产品。随型号不同，最高工作频率高达67GHz，电压驻波比低至1.2:1，性能指标优异，性价比高，经多家知名客户测试，可完美替代国外同类产品。

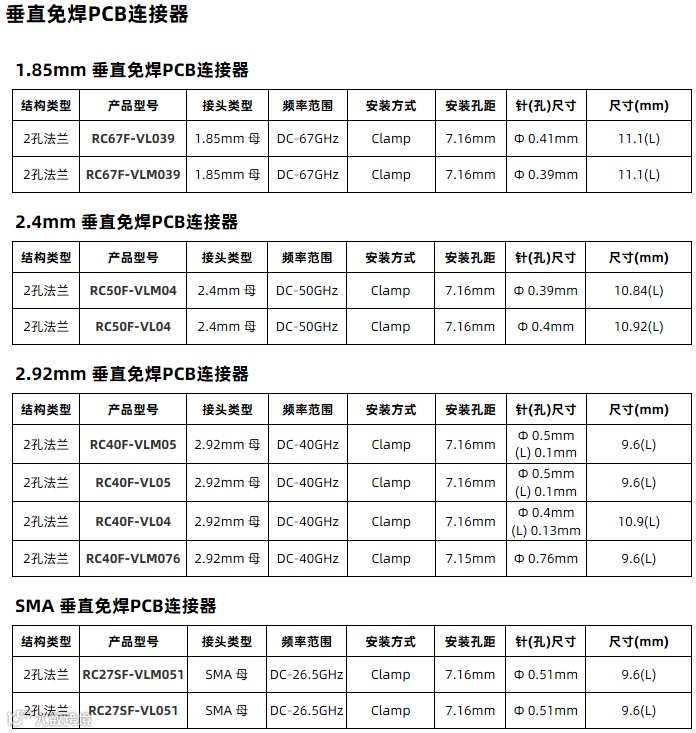

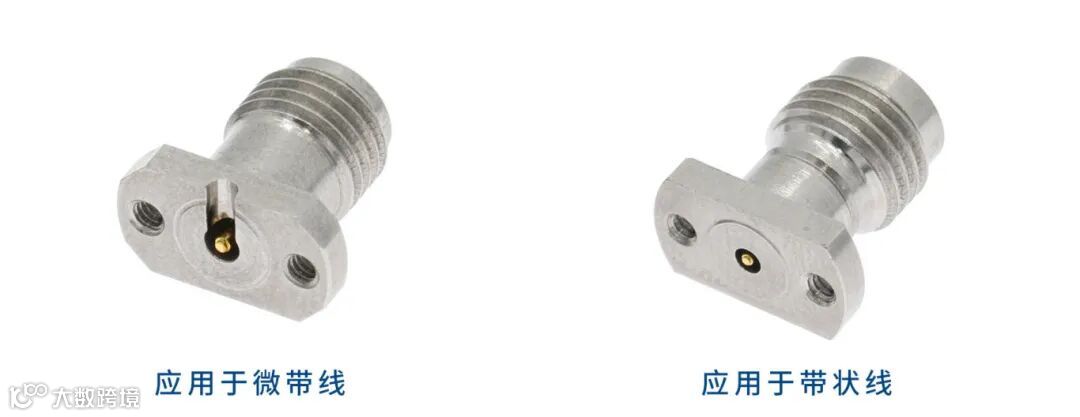

该系列连接器采用不锈钢外导体以及铍铜镀金中心导体，按应用可分别用于微带线或带状线，是高速背板、信号完整性测量、半导体测试板、多通道测试应用的理想产品。

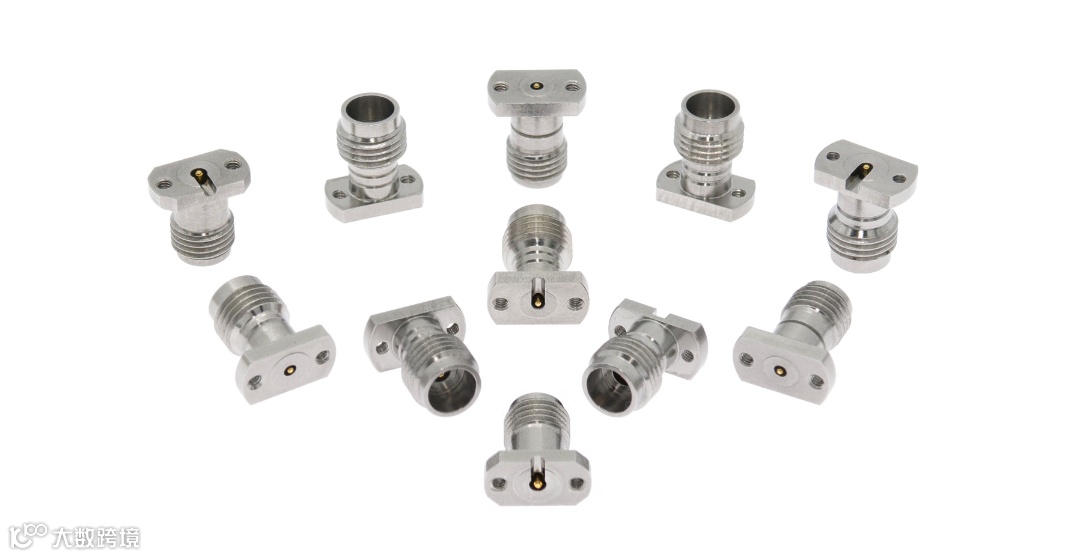

图1 PCB垂直免焊式连接器（来源rftop.com网站）

除垂直免焊式外，RFTOP（rftop.com）还可提供侧装（End Launch）免焊式PCB板级连接器，覆盖1.0mm、1.85mm、2.4mm、2.92mm、SMA型等常用接头类型，最高频率可达110GHz。在测试过程中，免焊式PCB连接器安装方便，螺丝接入即可，能够快速安装在电路板上，且结构比大多数探针更坚固，不需要任何焊料或黏合剂，因此工作性能稳定，非常适合无损和无干扰测试应用。

射频同轴连接器主要用于无线通信、仪表、雷达、实验室测试及航空航天设备等领域的射频信号传输，是射频工程师在日常的工作过程中接触和使用最多的器件之一。其基本结构包括：中心导体，介电材料（或称为绝缘体），外导体（该部分起着如同轴电缆外屏蔽层一样的作用）。射频连接器种类繁多，按应用场所分为电缆连接器、面板式连接器和PCB板级连接器，PCB连接器又分为焊接式和免焊式连接器，种类繁多，各有优势，可满足绝大部分射频工程师的应用需求。

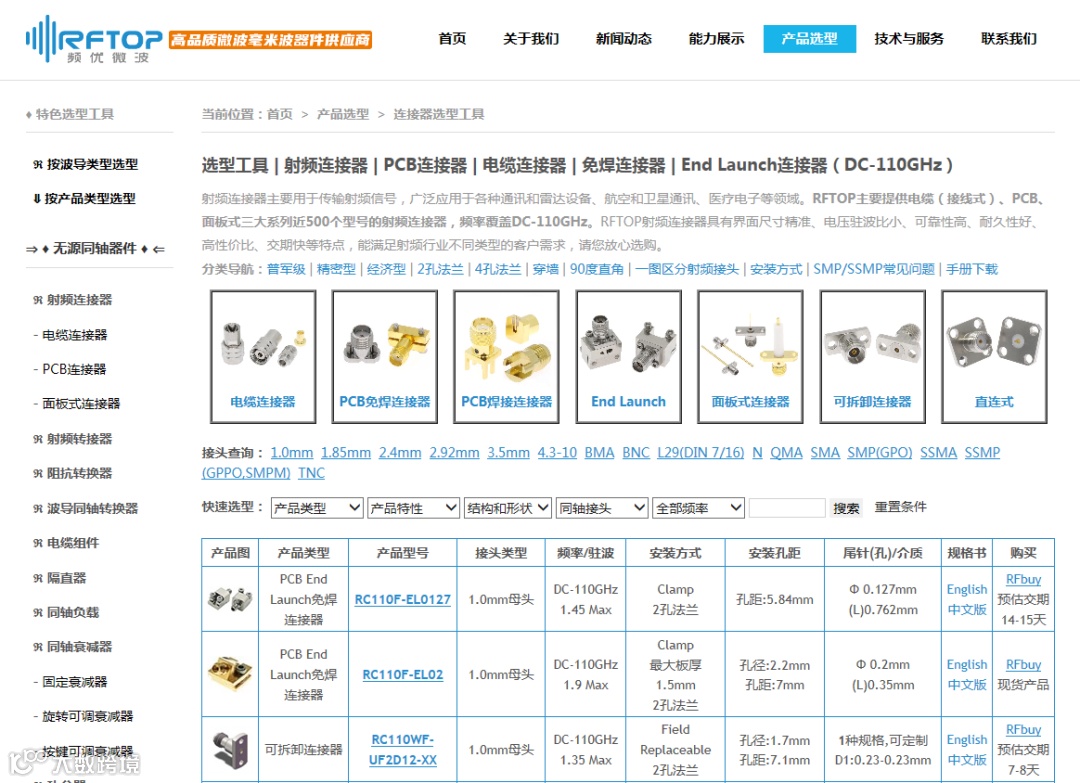

RFTOP自研开发的射频选型工具，可根据同轴类型、频率、结构外形及产品特性实现快速选型，下载PDF版规格书和典型实测曲线，查询现货及预估交期等服务。

RFTOP 射频连接器选型工具：https://product.rftop.com/Connector.html
