导读：光电混频技术对FMCW激光三维成像走向实用至关重要

随着激光技术的不断发展，激光雷达在国内外得到了迅速发展，其中三维成像激光雷达作为一种新型的成像技术，在20世纪90年代末就已被提出，当前正处于快速发展阶段，其中无扫描调频连续波(FMCW)激光三维成像具有测距精度高、距离解算方法简单等优点。

美国陆军实验室、美国海军和英国宇航系统公司，以及国内的航天工程大学、中国科学院西安光学精密机械研究所、西南技术物理研究所等多家单位持续深入地研究了FMCW激光三维成像系统的关键技术，并研制出了原理样机。研究结果表明：如何高效地实现高分辨率、高灵敏度、超宽带外差接收是该技术走向实用的瓶颈，而光电混频正是突破这一技术瓶颈最有效的途径之一。为此，国内外多家单位先后系统研究了基于线性模式雪崩光电二极管(LM-APD)、金属半导体金属(MSM)、盖革模式雪崩光电二极管(GM-APD)、像增强电荷耦合器(ICCD)、电子轰击有源像素传感器(EBAPS)的光电混频技术。

实现光电混频的器件有很多，按照不同的实现途径将现有的光电混频技术分为两类：一是基于独立光电器件实现光电混频，主要包括LM-APD、GM-APD、MSM；二是基于组合光电器件实现的光电混频，主要包括ICCD和EBAPS。

基于独立光电器件的光电混频

线性模式雪崩光电二极管

1970年，英国萨利大学的Davis等验证了APD光电混频的可行性，并进行了相关理论和实验研究。在此基础上，Seeds等分段建立了LM-APD光电混频的数学模型，其混频效率的研究结果在趋势上与之前的报道基本一致。此后，Castagnet和Moutaye等构建了不同光电流下LM-APD增益特性模型，并研究了混频效率与本振信号的关系，得到了光电流对混频效率和信噪比的影响规律。2014年，航天工程大学的Song等从APD倍增过程中空间电荷动态分布入手进行分析，揭示了空间电荷效应对光电混频性能的影响规律。至此，基于LM-APD的光电混频理论研究已较为完备。

在器件方面，雷神公司于2011年研制出了256×256的碲镉汞(HgCdTe)LM-APDs阵列，该器件面临的技术问题是需要实时采取制冷措施保证高增益的性能。

2012年，法国CEA-LETI与以色列的Sofradir公司合作，研制了一种基于HgCdTe的LM-APDs。2013年，George M.Williams团队对砷化铟镓(InGaAs)LM-APD进行研究，研制了基于InGaAs的LM-APD的结构。

国内方面，2011年东南大学设计了LM-APD主/被动红外成像读出电路。2013年，中国电子科技集团公司第四十四研究所设计并分析了64×64氮化铝镓(AlGaN)APD焦平面阵列的读出电路。2014年，中国科学院上海技术物理研究所设计了一种用于门控激光成像雷达的制冷型数字化混成式HgCdTe LM-APDs焦平面阵列的读出电路。

金属半导体金属(MSM)

美国陆军研究实验室(ARL)对MSM光电混频开展了深入研究。Paul H.Shen等首先基于MSM物理模型建立了电压-电流响应特性曲线，而后根据光电混频原理建立了MSM光电混频模型。

ARL的Aliberti等改进了InGaAs MSM的结构，实现混频响应最高达到0.17 A·W-1，混频效率达到35%。

2011年，中国科学院西安光学精密机械研究所张立臣等根据ARL提出的理论，研制出了响应度较高的32×32砷化镓(GaAs)MSM阵列芯片，暗电流更大，稳定性不高，有待进一步优化。2015年，该机构重新设计了MSM探测器的外延材料结构和叉指电极结构，采用LP-MOCVD完成了对外延材料的生长，制备了叉指电极，完成了单元探测器的初步封装，但还未做成面阵型。西南技术物理研究所余明权等也利用该32×32 GaAs MSM阵列开展了光电混频实验，发现存在频谱分裂现象，限制了MSM光电混频的实际应用。

盖革模式雪崩光电二极管(GM-APD)

ARL的Redman等首次提出并通过实验验证了盖革APD光电混频。在此基础上，哈尔滨工业大学张子静等沿着ARL思路，对GM-APD实现光电混频并进行了理论研究和仿真分析，采用不同的算法提取了遮蔽目标信息。2013年，该团队又提出了一种基于GM-APD探测器预混频的方法，提高了系统的信号带宽，并且消除了探测器死区时间的影响。

2012年，美国雷神(Raytheon)公司研制了基于HgCdTe GM-APDs探测器的成像激光雷达，目前可做到256×256规格的阵列，主要应用于航天器导航和登月飞行器自主着陆。2014年，美国Princeton Lightwave公司对规格为32×32和128×32的InGaAs GM-APD进行了研究。

国内资料显示，对于GM-APDs阵列，目前只有中国电子科技集团公司第四十四研究所研制出了32×32的InGaAs GM-APDs探测器阵列，但其性能与国外存在较大差距，还未达到三维成像的应用标准。其他研究团队目前仅开展了理论研究和仿真分析，还未研制出相关样品。

基于组合光电器件的光电混频

像增强电荷耦合器(ICCD)

ICCD由像增强管(IIT)和电荷耦合器件(CCD)通过中继元件组合而成，其结构示意图如下图所示。ARL的Ruff等对ICCD的光电混频性能进行了深入研究，通过实验发现IIT管的工作电压达到上千伏，在高频调制时，等效电容较大，会导致信号能量泄露严重，使得IIT的荧光屏上出现永久损坏点。

图 ICCD结构示意图

我国微光技术起步较晚，像增强器主要通过引进仿制，价格昂贵。国外已经研制出高性能第4代像增强管，我国已经研制出了第3代IIT的样品，其光电阴极灵敏度基本达到国外水准，技术瓶颈在于中继元件耦合问题，器件的稳定性和可靠性不足。

电子轰击有源像素传感器(EBAPS)

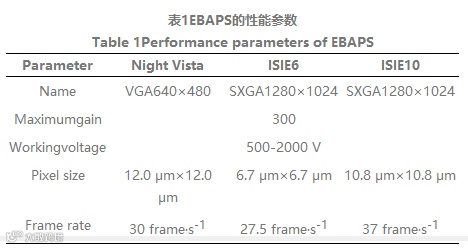

EBAPS结构与ICCD相比，省去了结构复杂的IIT以及中继元件，减少了光损耗；相比电子倍增电荷耦合器件(EMCCD)，具有更小的增益过剩噪声。EBAPS凭借其良好的性能有望替代ICCD和EMCCD的下一代高性能弱光成像探测器。美国Intevac公司生产的EBAPS探测器芯片如下图所示，EBAPS的性能参数如表1所示。该产品对美国以外的其他任何国家均严格禁运。

图美国Intevac公司生产的EBAPS探测器芯片

Stann研究团队对EBAPS的光电混频性能进行了实验研究，实验证明EBAPS响应度为150 A·W^-1，增益可达300，器件调制效率高，极低的过剩噪声可以有效提高信噪比。然而在实验中，为了实现30%的混频效率，需要对EBAPS偏置电压加载峰峰值为440 V的电信号，功率消耗巨大，并且其成像帧频不到40 frame·s^-1，需要降低分辨率来提高成像帧速。

宋德等对P型基底均匀掺杂条件下EBAPS电荷收集效率开展了模拟研究，但该研究处于理论研究和模拟仿真阶段，未见产品的相关报道。由于探测器发展较慢，在国内尚无基于EBAPS成像探测系统的研究报道。

存在的问题

研究现状表明，光电混频技术按照基于独立光电器件和基于组合光电器件两种实现途径不断发展，对无扫描FMCW激光三维成像性能有了不同程度的改善，但现有光电器件存在调制信号功耗较大、混频带宽不足、混频噪声水平较高、探测器阵列像素规模较小等缺点，因此现有光电混频技术都难以实现高分辨率、高灵敏度超宽带外差接收，从而阻碍了无扫描FMCW激光三维成像的实用化进程。

特别对于国内而言，该技术的发展面临两大难题:

1）国内半导体产业技术水平落后，短时间内无法研制出大面积、高性能的探测器阵列；

2）国外对相关器件严格禁运，对我国实行技术封锁，切断了外部技术的支持。

为了突破这一瓶颈问题，一方面要继续提高国内半导体产业技术水平，研制出具有高性能探测器阵列；另一方面，从中频信号混频解调的原理入手，并结合当前较为成熟的光电探测技术，开辟一条高效且易于工程实现的混频解调新路径。

解决方案及优势

近年来，研究人员将微波技术与光子学相结合，提出了一门新型的交叉学科——微波光子学(MWP)。微波光子变频技术是将射频信号用电光调制器调制到光波上，在光域内运用光信号处理方法对信号进行变换，使得光电探测器输出的电信号频率发生变化的技术。
