MARSA Solution丨大容量大带宽信号流盘与回放的通用化革新，告别定制周期和成本的桎梏

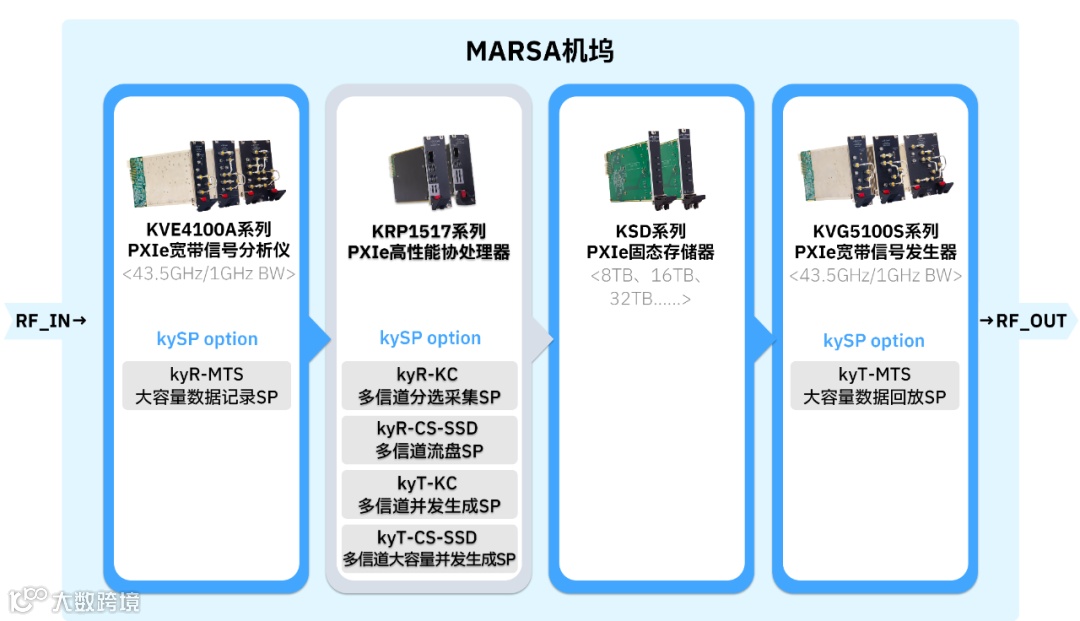

// 采集端

KVE4100A系列宽带信号分析仪具备100kHz~43.5GHz / 最大1GHz带宽的信号采集能力，可对各类复杂射频信号进行高精度捕获与分析。

为进一步提升信号处理效率，可选择KRP1517高性能协处理器，进行实时数据处理。

配备kyR-MTS大容量数据记录选件，可实现将采集到的宽带信号（最大1GHz带宽）直接高速存盘至SSD固态存储器（KSD系列固态存储器：8TB/16TB/32TB）。

同时在配备kyR-KC和kyR-CS-SSD信道分选采集与流盘选件后，可实现将采集到的宽带信号（最大1GHz）切割为若干个窄带子信道（最高128信道）信号，并能将所有信道的信号按标记直接高速存盘至SSD固态存储器。

// 存储介质

海量信号数据的存储，需要兼顾速度、容量与稳定性。KSD系列固态存储器提供8TB～32TB多种容量配置，支持高速、持续的数据写入与读取。

// 发射端

KVG5100S系列宽带信号发生器具备100kHz~43.5GHz / 最大1GHz带宽的信号生成能力，可对各类复杂射频信号进行高精度模拟与仿真。

为进一步提升信号生成或回放效率，可搭配KRP1517高性能协处理器，以实时构建信号原始数据。

配备kyT-MTS大容量数据记录选件，可实现将SSD固态存储器（KSD系列固态存储器：8TB/16TB/32TB）在盘信号数据（最大1GHz带宽）通过KVG5100S系列宽带信号发生器进行高保真还原。

同时在配备kyT-KC和kyT-CS-SSD多信道并发生成选件后，可实现将若干个大容量的窄带子信道（最高128信道）信号数据进行并发回放。

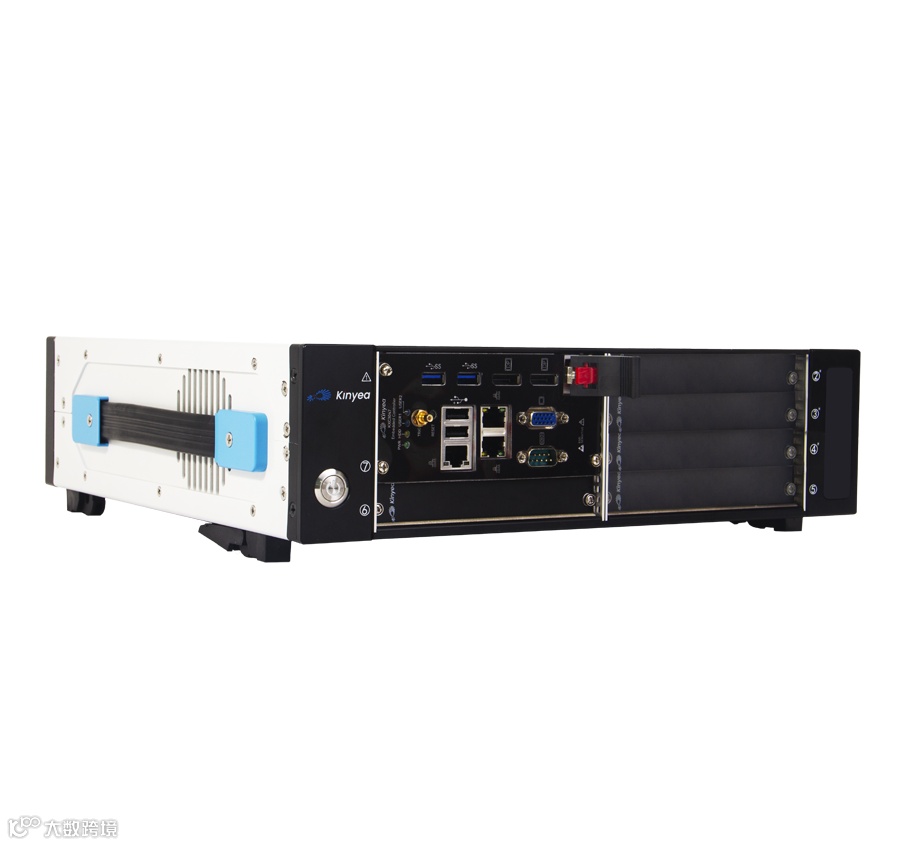

支持多种机坞配置方案，包括便携式机坞、紧凑型机坞、桌面式双屏机坞、加固式一体机坞和开放式机坞等，可根据实际需求选择相应的硬件配置，兼顾实验室研发与外场移动部署的需求。

便携式

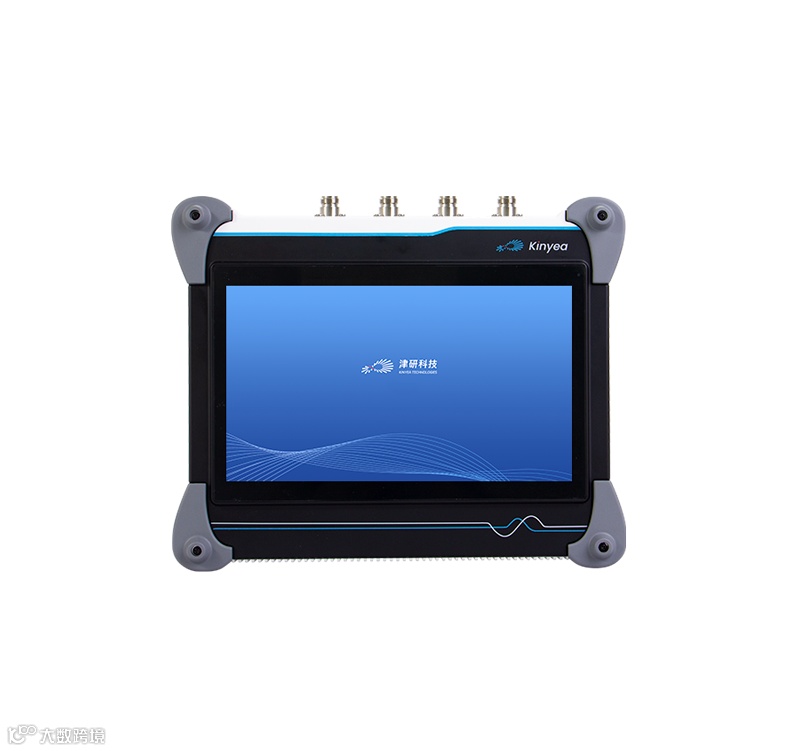

紧凑型

开放式

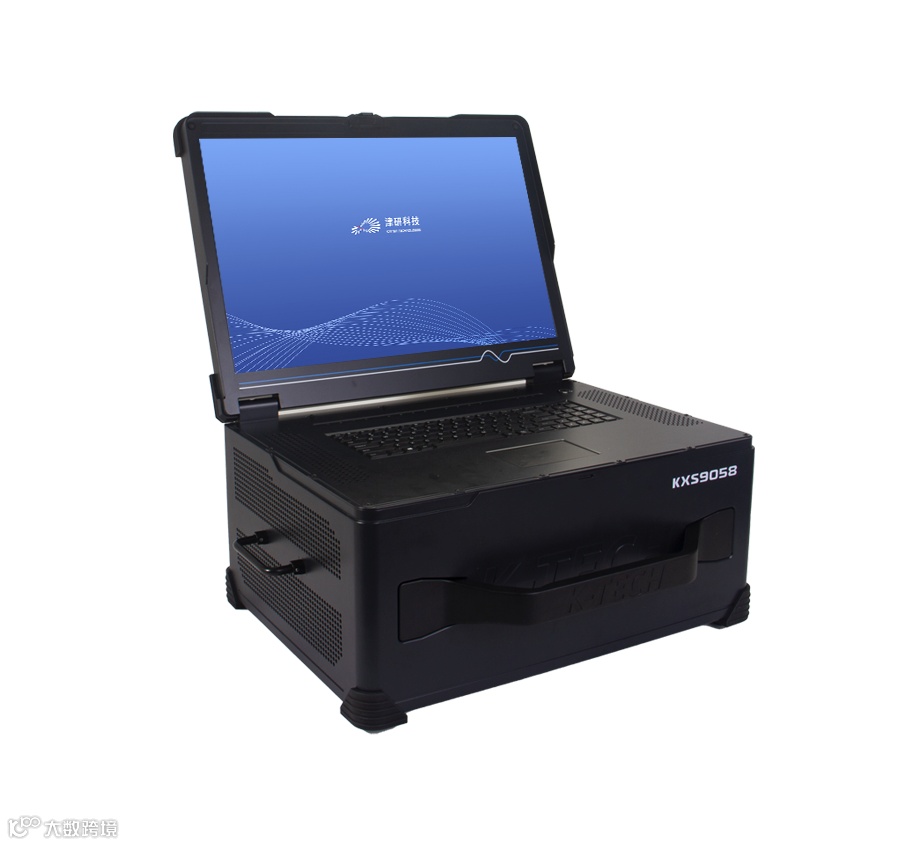

加固式一体机

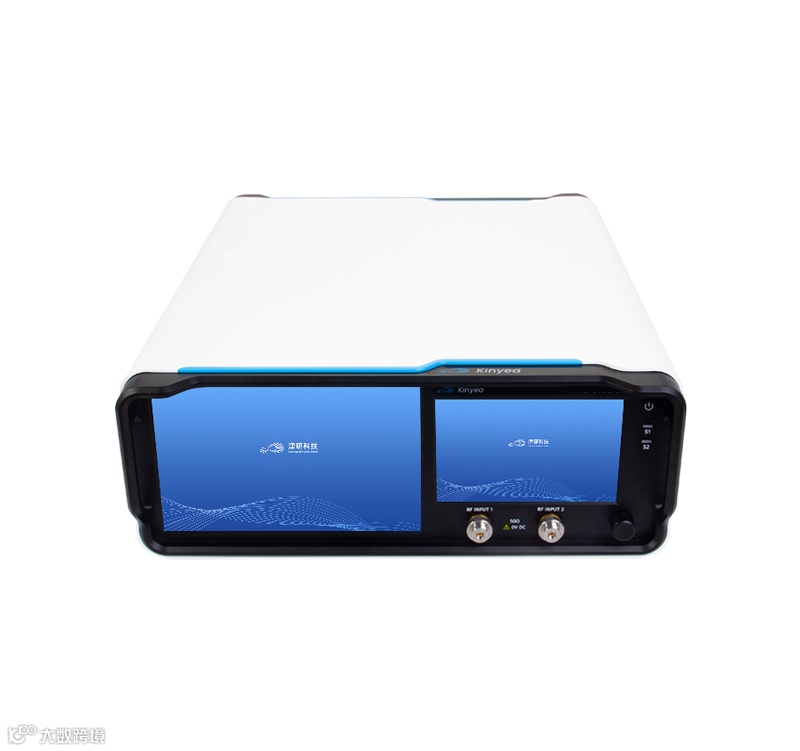

桌面式双屏

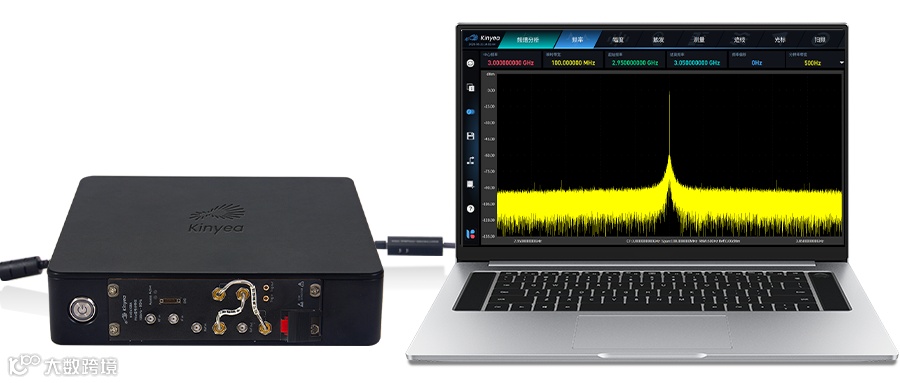

此外，MARSA还提供一种仅有2槽的扩展坞形态，以满足超便携和高度灵活的部署需求。这种轻量化方案可搭配 KVE4100A 系列宽带信号分析仪，将数百MHz级带宽的海量数据通过高速接口直接流盘至笔记本工作站（超便携式流盘）；也可搭配 KVG5100S 系列宽带信号发生器，将存储在笔记本中的信号数据进行高保真还原与发射（超便携式回放）。这种形态为上述陈列的多槽位机坞方案提供了一个灵活、机动的补充，完美适配移动外场测试的需求。

// 配置案例明细

• 采集设备：KVE4100A（100kHz至43.5GHz）

• 处理单元：KRP1517协处理器

• 存储系统：KSD固态存储器（8TB/16TB/32TB）

• 功能选件：kyR-MTS + kyR-KC + kyR-CS-SSD

实现最高128路信道信号的并行存储和实时分析，确保长时间、无丢帧的射频信号实时流盘，特别适用于电子侦察、频谱监测、多目标模拟测试等场景，在极宽的实时带宽内完成信号的分选、存储与同步分析。

// 配置案例明细

• 回放设备：KVG5100S（100kHz至43.5GHz）

• 处理单元：KRP1517协处理器

• 存储系统：KSD固态存储器（8TB/16TB/32TB）

• 功能选件：kyT-MTS + kyT-KC + kyT-CS-SSD

能够模拟多类型信号共存的并发发射环境，支持信道带宽和间距动态变化的多路信号同步回放，为通信测试、干扰模拟、系统验证等任务提供高度真实的信号场景。

// 请查看津研科技官网：kinyea.com，获取详细的产品参数信息。

// 样机申请通道：请致邮sales@kinyea.com。
