01
产品介绍
PT100介质接触型温度传感器
产品参数

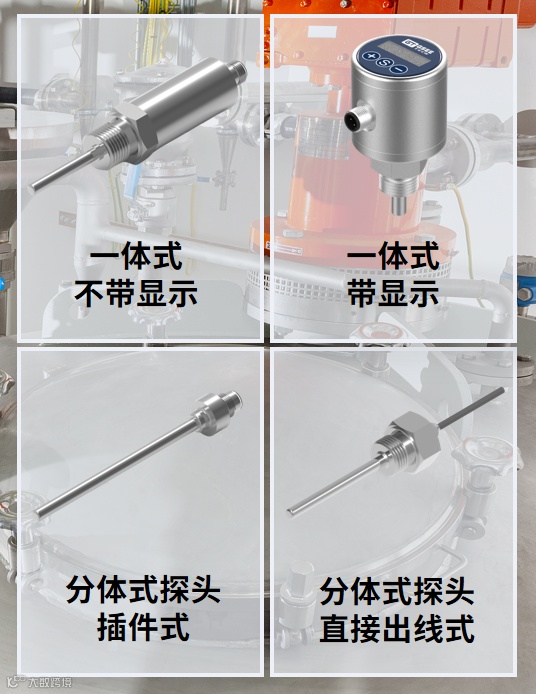

多规格可选：
• 一体式：不带显示/带显示
• 分体式：插件式/直接出线式
测量温度范围：-50...+150℃
工作电压：10...30VDC
输出：4...20mA / 4线制，PT100铂电阻
连接方式：M12接插件式、直接出线式
螺纹连接：G1/4、G1/2（可定制）
探头直径和尺寸：可定制
02
安装注意事项
一、 核心安装原则
深入接触原则：测温探头的感应端应尽可能深入被测介质，确保与介质充分接触，以获取真实、准确、响应迅速的温度信号。
安全防护原则：所有安装操作必须在确保传感器（尤其是探头部分）不会被机械损伤或超过其承受极限的前提下进行。
二、 不同场景的安装位置要求
管道安装（最佳实践）：目标位置管道中心处。该处流体充分混合，温度最具代表性、最稳定。安装时，应确保温度探头的尖端（感温端面）恰好位于管道的中心轴线上。
罐体或容器安装：通常难以将探头安装至几何中心。在满足安全防护原则下，优先选择长度更长的探头型号，使其能够深入到流动的介质中，避免测量到靠近器壁的停滞层或受环境影响的边缘温度。
三、 传感器类型选择标准
介质温度 ≤ 100℃ 的场合：一体式温度传感器，结构紧凑，安装简便。
介质温度 > 100℃ 的场合：分体式温度传感器（直接出线式），将电子单元（变送器/接线头）远离高温热源，保护仪表电子部件并方便人员观察和维护。
03
经典应用场景
1

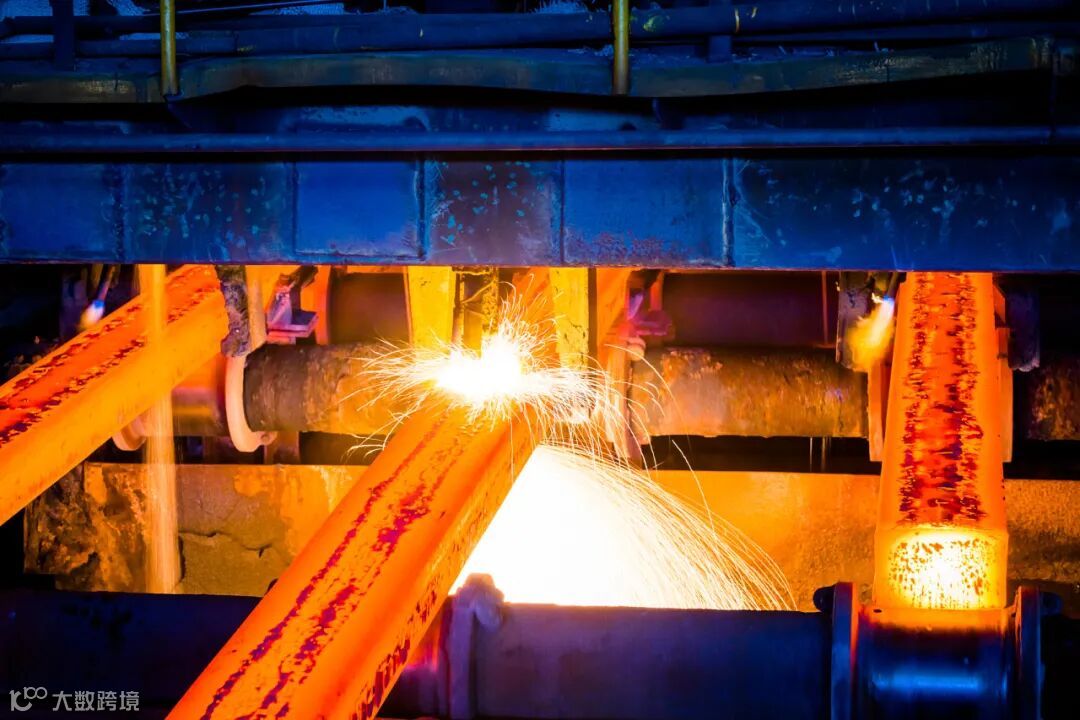

冶金行业：高炉冷却水监控
在钢铁生产中，温度传感器可被安装在冷却水管路，实时监测水温变化。
2

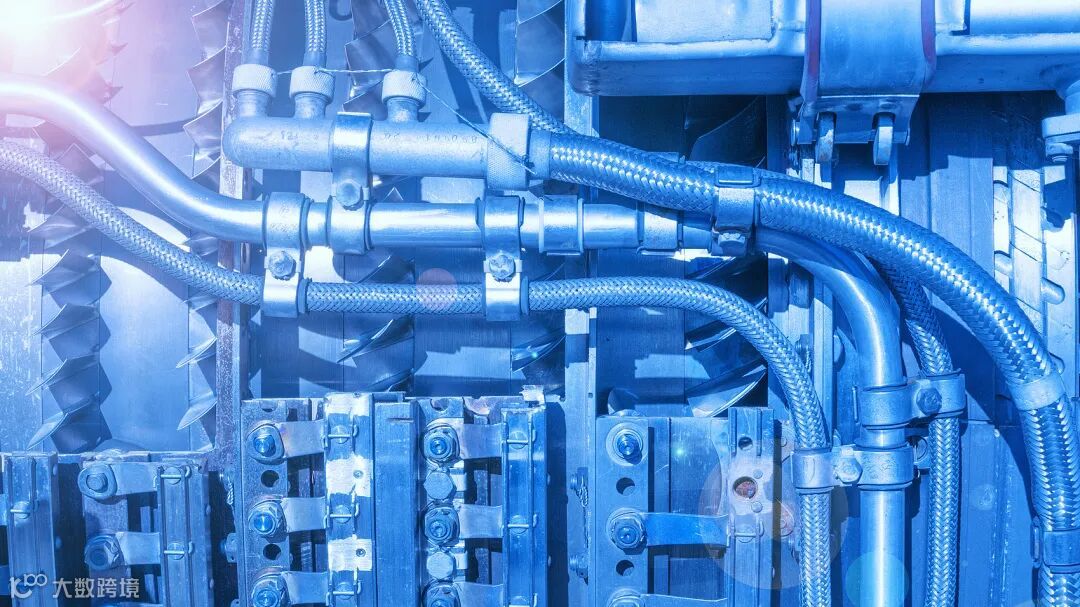

液压系统：油品状态监测
介质接触型温度传感器通过插入液压回路，实时捕捉油温波动，帮助系统精准调控。
3

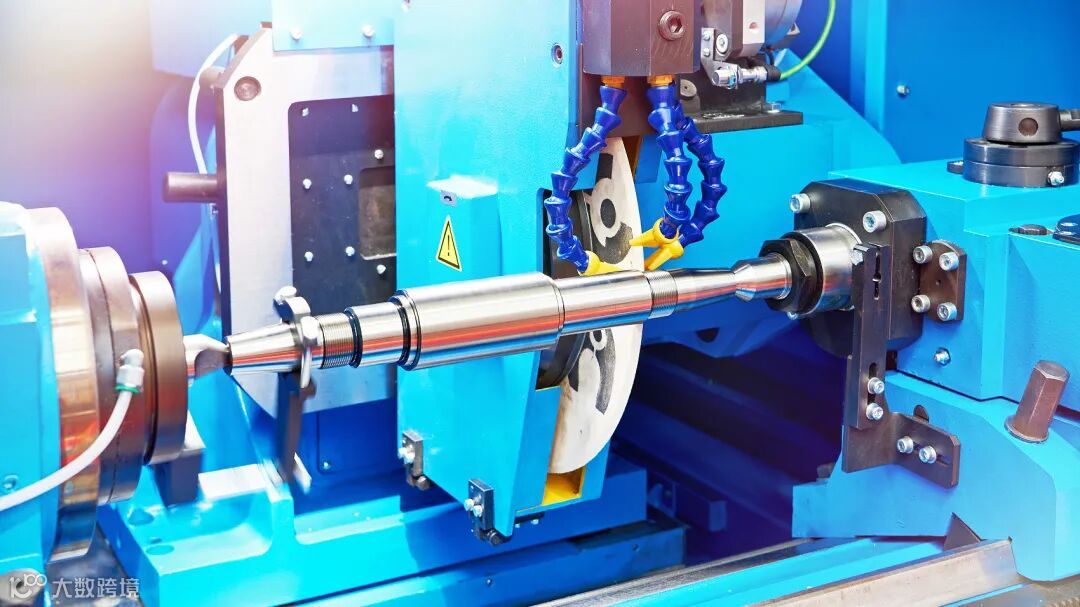

机床行业：精密加工的温度控制
在机床行业，接触介质型温度传感器被广泛应用于数控机床的冷却液温度监测。
4

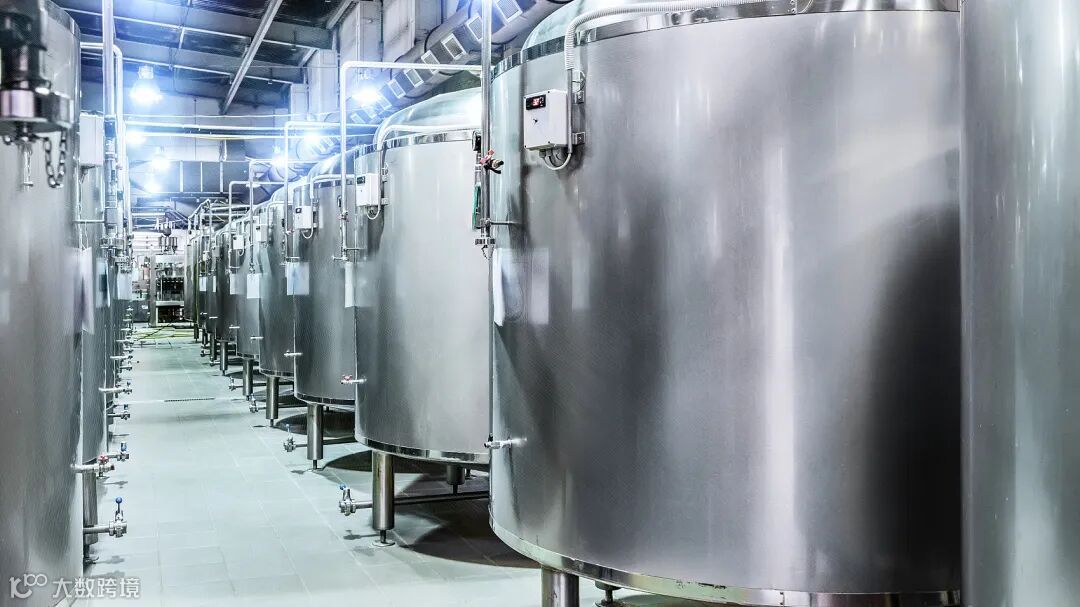

原料储罐：全程温度把控
温度传感器可实时监测流体温度，为生产合规性和产品质量筑牢防线。
