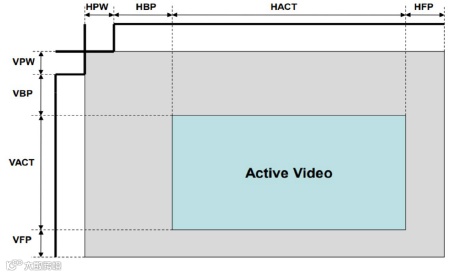

参数解释:
HBP(Horizontal Back Porch)水平后沿:在每行或每列的象素数据开始输出时要插入的象数时钟周期数
HFP(Horizontal Front Porch)水平前沿:在每行或每列的象素结束到LCD行时钟输出脉冲之间的象素时钟数
VBP(Vertical Back Porch)垂直后沿:在垂直同步周期之后帧开头时的无效行数
VFP(Vertical Front Porch)垂直前沿:本帧数据输出结束到下一帧垂直同步周期开始之前的无效行数
HPW(HSYNC plus width)行同步脉宽单位:像素时钟周期
VPW(VSYNC width)垂直同步脉宽单位:显示一行的时间
一、测试原理
当显示图片时，由于控制信号与数据信号糅合在数据通道2 中在一个 Clock 周期中一起输出。所以在显示图片时我们通过示波器看到通道 2 的波形是杂乱无章的，很难通过测试通道 2 的波形去观察 DE 、 HS 和 VS 信号。

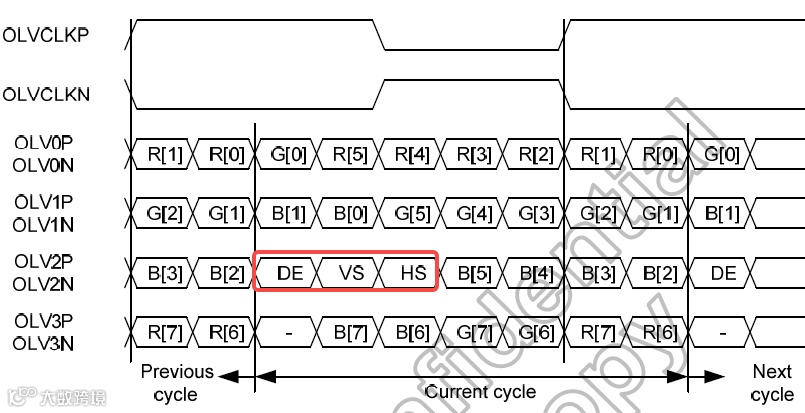

但是我们可以根据数据信号在 Open LDI 中 封包规则可以知道在消隐区（ Blanking 区域）的波形与图像有效区域的波形有差异，我们可以根据这一点捕捉到 DE 、 HS 和 VS 信号的信息。

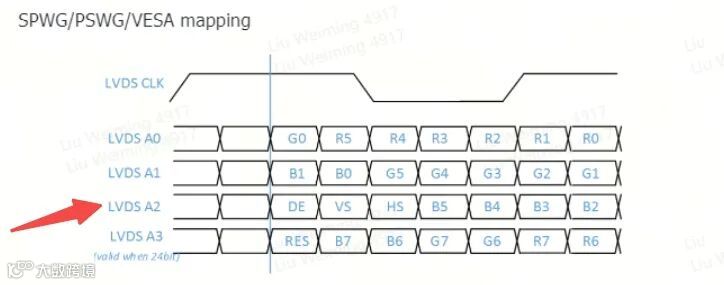

根据规则可知通道2 前 3bit 为控制信号，后 4bit 是数据 B[5:2] 。假设在某些时刻 DE 、 HS 和 VS 信号常为高电平，B[5:2]常为低电平，那么我们从通道 2 看到的理想波形就如下所示：

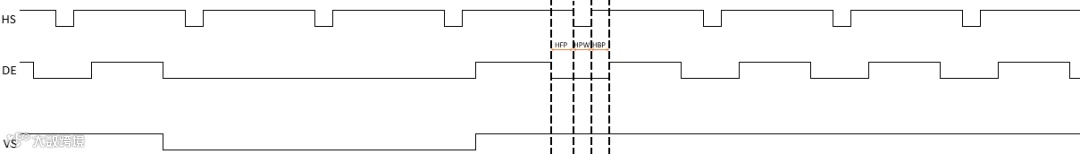

在消隐区域数据是保持为低电平，此时只有在通道2 上只有控制信号的波形 。当 DE 、 HS 和 VS 信号在传递信号时进行周期性的变化时，在通道2 中也可以看到周期规律的波形。以显示屏控制信号高电平有效为例（如下图所示），
在HPW 区域 DE=0 HS=0 VS=1；
在HBP 区域 DE=0 HS=1 VS=1；
在HFP 区域 DE=0 HS=1 VS=1；
二、测试台架
1、示波器带宽的选择：
根据待测LVDS信号的clock 频率，一般要求示波器的带宽 >3*clock 频率。例如，待测信号的频率 100MHz
，所以我们需要选择带宽大于 300M 的示波器方能有效地捕捉到信号波形。
2、示波器探头的选择：
待测信号是差分信号，所以测试时使用差分探效果最佳。但在由于差分探头比较难获取，但使用单端探头获取的信号波形也可以满足测试的要求。但前提是单端探头的带宽必须大于待测信信号频率的 3 倍。
3、测试样机：
进入纯色界面，纯红色画面最佳。
4、测试位置：
OLDI数据的CH2通道
使用纯红色画面的好处：因为通过CH2来测量，后面的 B5 B4 B3 B2 都是 0，只需要关注 DE HSYNC VSYNC。
另结合实际资源情况和方便性，无高带宽示波器和差分探头不可用时，推荐500MHZ带宽示波器和500MHZ的单端探头进行测试。（公众号：零是起源）
