七步设计反激式变换器- MPS 官方文章

简介

在当今众多的变换器拓扑结构中，反激式拓扑是最常用的一种。尽管很简单，但这种变换器设计却赋予很多应用巨大的优势。近年来，很多更新、更复杂的拓扑结构不断出现，但反激式变换器设计仍然很流行。

这种开关模式电源变换器在中低功率范围（约 2W 至 100W）内提供了极具竞争力的尺寸、成本与效率比。反激式变换器的操作基于耦合电感器，它实现了电源转换，同时还可以隔离变换器的输入和输出。耦合电感器还支持多个输出，这使反激式变换器成为多种应用的理想选择。

反激式变换器操作



反激式变换器的基本组成元件与大多数其他开关变换器拓扑相同，唯一的不同是它采用了耦合电感器，它将变换器的输入与输出隔离（见图 1）。

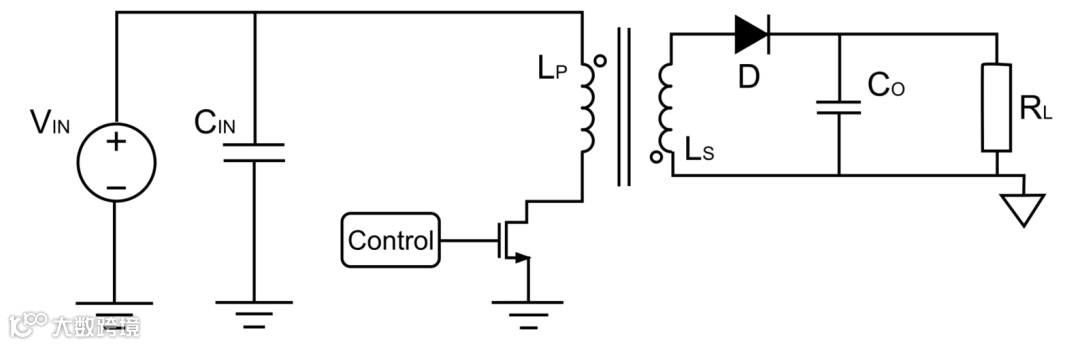

图1: 反激式变换器原理图

反激式变换器有两个信号半周期： tON and tOFF,它们以MOSFET的开关状态命名并受其控制。

在tON期间，MOSFET处于导通状态，电流从输入端流经原边电感器并对耦合电感器进行线性充电。在tOFF期间, MOSFET处于关断状态，耦合电感器开始通过二极管去磁。来自电感器的电流为输出电容器充电并为负载供电。

反激式变换器设计及组件选型

设计一个反激式变换器需要做出许多重要的设计决策与权衡。下面我们将介绍一个简单的反激式变换器设计过程中的每个步骤。图2显示了我们将遵循的设计流程。

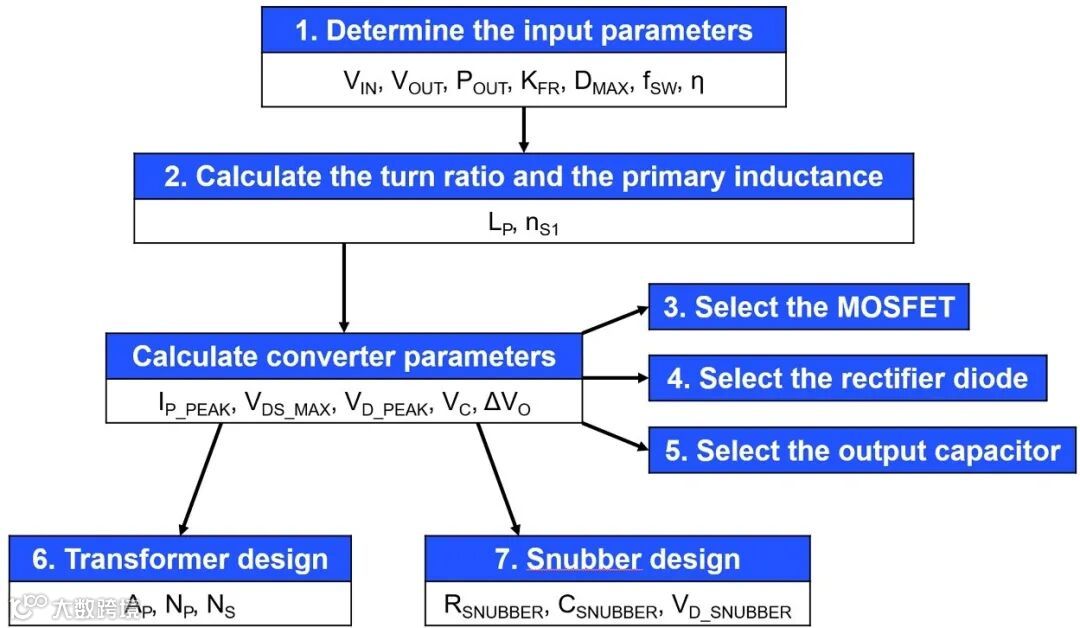

图2: 反激式变换器设计流程

反激式变换器设计过程与计算



步骤1: 设计输入

设计输入或由最终应用确定，或由设计人员来选择。这些参数包括但不限于：输入和输出电压、功率、纹波系数和操作模式。表1罗列了本文所讨论电路的设计输入。

设计输入	值
输入电压 (VIN)	32V 至于 78V
输出电压 (VOUT)	12V
输出电流 (IOUT)	1A
操作模式	DCM
纹波系数(KFR)	1
最大占空比(DMAX)	0.5
开关频率 (fSW)	160kHz
预估效率(η)	80%

表1: 设计输入总结

非连续导通模式 (DCM)具有较高的稳定性和效率，我们为此应用选择了该模式。这意味着该解决方案的纹波系数为1。

其最大占空比固定为50%，以最大限度地减少应力并均衡利用MOSFET和二极管。开关频率则选择为160kHz。

为使计算更加实际，变换器的估算效率也被定义。尽管该估值相对较低（约80%），但却是低功率反激式变换器的常见效率值。

根据所有这些输入，设计人员必须选择满足所有初始要求的控制器IC。本例采用了MPS的MP6004。MP6004是一款仅支持DCM模式的反激式控制器。它还提供原边调节功能，可减少外部组件的数量。



步骤2: 最大原边电感计算及选择

第一个设计计算用于找到最大原边电感值。有许多不同的设计方法可以用于计算该值，但本例中的变换器始终运行在DCM模式，因此我们采用如下的公式 (1)来计算原边电感值(LP):

LP=η×(D(MAX))2×(VIN(MIN))22×fSW×KFR×PO=0.8×0.52×3222×160×103×1×12≈53μH 𝐿 𝑃 = η × ( 𝐷 ( 𝑀 𝐴 𝑋 ) ) 2 × ( 𝑉 𝐼 𝑁 ( 𝑀 𝐼 𝑁 ) ) 2 2 × 𝑓 𝑆 𝑊 × 𝐾 𝐹 𝑅 × 𝑃 𝑂 = 0.8 × 0.5 2 × 32 2 2 × 160 × 10 3 × 1 × 12 ≈ 53 μ 𝐻

最坏情况发生在变换器以最小输入电压（VIN）和最大占空比（D）且全功率工作时。将设计输入代入公式（1） ，可以得到最大电感器限值为53μH。



接下来计算所需的匝数比 (nS1)。我们仍使用最小VIN和最大D以得到最坏情况下的值，同时增加二极管的正向压降以使计算更加精确。用等式(2)来估算nS1：

nS1=VIN_MIN×DMAX(1−DMAX)×(VO+VD)=32×0.5(1−0.5)×(12+0.7)≈2.5 𝑛 𝑆 1 = 𝑉 𝐼 𝑁 _ 𝑀 𝐼 𝑁 × 𝐷 𝑀 𝐴 𝑋 ( 1 − 𝐷 𝑀 𝐴 𝑋 ) × ( 𝑉 𝑂 + 𝑉 𝐷 ) = 32 × 0.5 ( 1 − 0.5 ) × ( 12 + 0.7 ) ≈ 2.5

步骤3: MOSFET计算



下一步是为应用选择合适的MOSFET。为此，我们需要计算开关必须承受的最大电流和电压。首先利用公式 (3) 来计算最大电压：

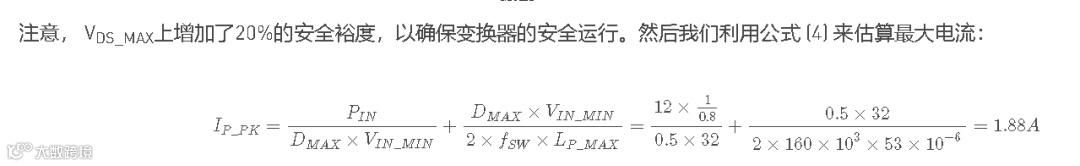

查看MP6004控制器规格，可以知道MOSFET的VDS_MAX 为180V，最大电流为3A。这意味着该控制器IC可以在此应用中安全使用。



步骤4: 整流二极管计算



该步骤用于评估整流二极管。与MOSFET一样，其目的是确保整流二极管能够处理它可能遇到的最大电压和电流。首先利用公式（5）来计算二极管能承受的最大电压：

VD1_PK=VOUT+VIN_MAXn=12+782.5=43.2V+40% safety margin=60.5V 𝑉 𝐷 1 _ 𝑃 𝐾 = 𝑉 𝑂 𝑈 𝑇 + 𝑉 𝐼 𝑁 _ 𝑀 𝐴 𝑋 𝑛 = 12 + 78 2.5 = 43.2 𝑉 + 40 %   𝑠 𝑎 𝑓 𝑒 𝑡 𝑦   𝑚 𝑎 𝑟 𝑔 𝑖 𝑛 = 60.5 𝑉

通过增加40%的安全裕度，得到最大反向电压为60.5V。



步骤5: 输出电容器计算



我们用一个估值来确定输出电容的值，即忽略电路的二阶方面，如寄生分量和输出串扰。利用公式 (6) 来估算电容的电压值：

VC=1C×∫TSW0IC(t)dt=1C×∫DTSW0IC(t)dt=1C×∫DTSW0−IO(t)dt=1C×[IO×t]D TSW0 𝑉 𝐶 = 1 𝐶 × ∫ 0 𝑇 𝑆 𝑊 𝐼 𝐶 ( 𝑡 ) 𝑑 𝑡 = 1 𝐶 × ∫ 0 𝐷 𝑇 𝑆 𝑊 𝐼 𝐶 ( 𝑡 ) 𝑑 𝑡 = 1 𝐶 × ∫ 0 𝐷 𝑇 𝑆 𝑊 − 𝐼 𝑂 ( 𝑡 ) 𝑑 𝑡 = 1 𝐶 × [ 𝐼 𝑂 × 𝑡 ] 0 𝐷   𝑇 𝑆 𝑊

请注意，如果该公式用于tON,则可以大大简化。利用公式 (7) 计算输出电压纹波：

ΔVO=D×IOfSW×C Δ 𝑉 𝑂 = 𝐷 × 𝐼 𝑂 𝑓 𝑆 𝑊 × 𝐶

接下来，选择一个电容值以得出最佳纹波电压。本例使用了一个250μF的电容器，其输出电压纹波为12.5mV。



步骤6：反激变压器的设计和计算



下一步是变压器的设计。变压器选型需要做出许多设计决策，例如磁芯材料和磁芯形状的选择。每种选择都有其特定的优势，在本例中，我们选用了常见的双E形铁氧体磁芯（见图3）。

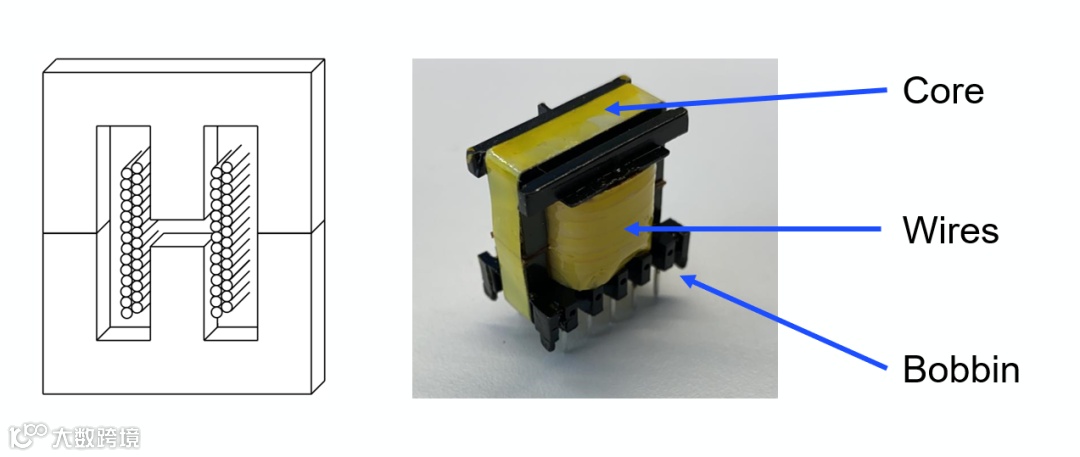

图 3：变压器双E型磁芯和变压器主要构成

用于计算变压器面积的方法称为AP法。它将变压器的总面积定义为绕组窗口面积与磁芯横截面面积的乘积，所有变压器的磁通量都汇集于这些位置（见图 4）。

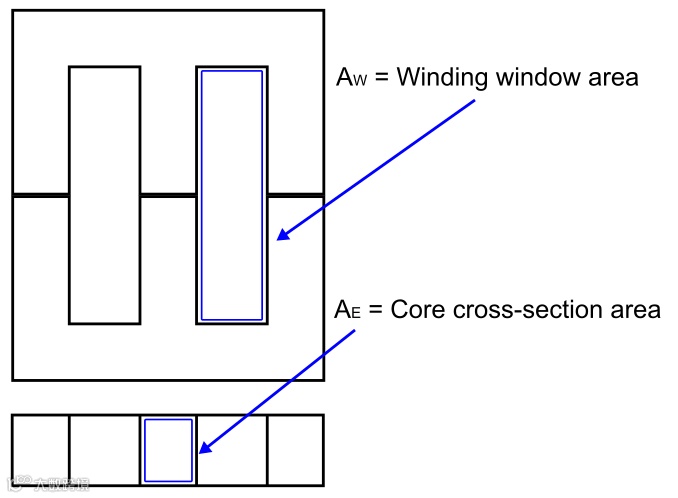

图4: AP法涉及的区域

变压器面积可以用公式 (8) 来估算：

AP=AE×AW[mm4] 𝐴 𝑃 = 𝐴 𝐸 × 𝐴 𝑊 [ 𝑚 𝑚 4 ]

现在，我们已定义了方法和设计参数，然后就可以通过一组快速计算来设计变压器。



首先，用公式 (9) 计算最小变压器面积：

AP=(LP×IPMAX×IPRMSBMAX×0.0085)43×10000=(53μH×1.88A×0.77ARMS0.2×0.0085)43×10000≈163mm4 𝐴 𝑃 = ( 𝐿 𝑃 × 𝐼 𝑃 𝑀 𝐴 𝑋 × 𝐼 𝑃 𝑅 𝑀 𝑆 𝐵 𝑀 𝐴 𝑋 × 0.0085 ) 4 3 × 10000 = ( 53 μ 𝐻 × 1.88 𝐴 × 0.77 𝐴 𝑅 𝑀 𝑆 0.2 × 0.0085 ) 4 3 × 10000 ≈ 163 𝑚 𝑚 4

BMAX通常是已确定的输入参数；对于铁氧体磁芯，一般在0.2T到0.3T之间。使用AP 法，最后可以选择一个EE13磁芯和一个最小长度为0.28mm的变压器骨架。



然后计算适合这个变压器的最大原边匝数和副边匝数，并保证符合等式 (2)中计算出的匝数比。用公式 (10) 计算原边匝数：

NP=LM×IPK_MAX×106BMAX×AE=53μH×1.88A×1060.2×20.1mm2≈25 𝑁 𝑃 = 𝐿 𝑀 × 𝐼 𝑃 𝐾 _ 𝑀 𝐴 𝑋 × 10 6 𝐵 𝑀 𝐴 𝑋 × 𝐴 𝐸 = 53 μ 𝐻 × 1.88 𝐴 × 10 6 0.2 × 20.1 𝑚 𝑚 2 ≈ 25

用公式 (11) 估算副边匝数：

NS=NP2.5=10 𝑁 𝑆 = 𝑁 𝑃 2.5 = 10

辅助绕组匝数与副边输出匝数的计算方法相同，最后得到 NAUX = 5.



步骤7: 缓冲器设计和计算



设计流程的最后一步是找到合适的缓冲器值。缓冲电路有助于减轻开关节点的电压尖峰，这些尖峰是由于变压器漏电感和电路中杂散电容之间的振铃而导致。如果没有缓冲器，电压尖峰会增大噪声，甚至会导致MOSFET击穿。图5显示了带缓冲电路的反激式变换器。

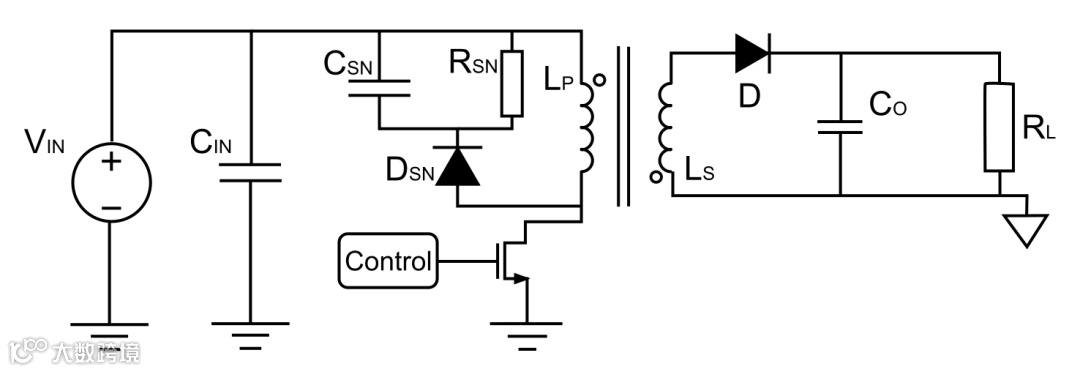

图 5：带输入缓冲电路的反激式变换器

缓冲器的设计过程包括三个阶段。首先，预估漏电感约为原边电感的2%；其次，设置最大缓冲器电容电压纹波为 10%；最后就可以估算出缓冲器组件的值。



用公式 (12) 计算最大电容器电压：

VC(MAX)=VDS(MAX)×0.1+DMAX1−DMAX×VIN(MIN)=132V×0.1+0.51−0.5×32V=45.2V 𝑉 𝐶 ( 𝑀 𝐴 𝑋 ) = 𝑉 𝐷 𝑆 ( 𝑀 𝐴 𝑋 ) × 0.1 + 𝐷 𝑀 𝐴 𝑋 1 − 𝐷 𝑀 𝐴 𝑋 × 𝑉 𝐼 𝑁 ( 𝑀 𝐼 𝑁 ) = 132 𝑉 × 0.1 + 0.5 1 − 0.5 × 32 𝑉 = 45.2 𝑉

用公式 (13) 估算缓冲器电阻中的功率：

PRSNUBBER=I2P(PEAK)×LLEAK×fSW2=(1.88A)2×1.06μH×160kHz2=0.3W 𝑃 𝑅 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 = 𝐼 𝑃 ( 𝑃 𝐸 𝐴 𝐾 ) 2 × 𝐿 𝐿 𝐸 𝐴 𝐾 × 𝑓 𝑆 𝑊 2 = ( 1.88 𝐴 ) 2 × 1.06 μ 𝐻 × 160 𝑘 𝐻 𝑧 2 = 0.3 𝑊

以功率作为一个限制参数，并使用公式(14)来计算缓冲器的电阻值：

RSNUBBER=(VC(MAX))2PRSNUBBER=(45.2V)20.75W=2.72kΩ 𝑅 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 = ( 𝑉 𝐶 ( 𝑀 𝐴 𝑋 ) ) 2 𝑃 𝑅 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 = ( 45.2 𝑉 ) 2 0.75 𝑊 = 2.72 𝑘 Ω

用公式 (15) 估算缓冲器的电容器值：

CSNUBBER=1ΔVC×RSNUBBER×fSW=110%×2.72kΩ×160kHz=23nF 𝐶 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 = 1 Δ 𝑉 𝐶 × 𝑅 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 × 𝑓 𝑆 𝑊 = 1 10 % × 2.72 𝑘 Ω × 160 𝑘 𝐻 𝑧 = 23 𝑛 𝐹

最后，利用公式(16)来计算缓冲器二极管两端的最大电压：

VDSNUBBER(PEAK)≈1.2×VDS(MAX)=1.2×132V=158.4V 𝑉 𝐷 𝑆 𝑁 𝑈 𝐵 𝐵 𝐸 𝑅 ( 𝑃 𝐸 𝐴 𝐾 ) ≈ 1.2 × 𝑉 𝐷 𝑆 ( 𝑀 𝐴 𝑋 ) = 1.2 × 132 𝑉 = 158.4 𝑉

最后设计



在计算出变换器的所有组件值后，MP6004稳压器就可以与其外部组件配对，构建出一个全功能反激式DC/DC变换器。



注意，该电路包括了前面已提到的元件，如原边电感器(LP),辅助电感器 (LP2),输出电容器（由C2A, C2B, 和 C2C并联组成，以提高频率响应）,整流二极管(D1), 和缓冲电路。



图6显示了电路的最终设计以及新的组件，例如MP6004原边控制器。该控制器包含MOSFET开关及其所有相关电路，还包括一些用于噪声过滤的附加组件。

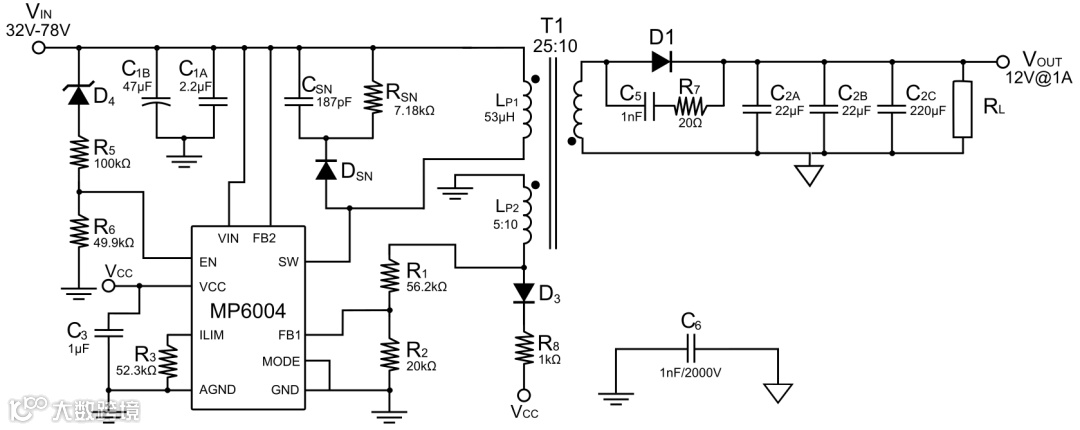

图6: 最终设计电路原理图

结论



本文采用MPS的MP6004演示了如何通过八个简单的步骤设计一个反激式变换器。尽管在设计准备好实施之前还有很多因素需要考虑，例如通过EMC 测试、控制回路设计和元件选型，但建立一个清晰的计算和选型方法非常重要。



许多设计决策都将对系统的整体行为产生重大影响，因此建立输入设计参数是关键的第一步。这些参数设置了变换器设计的约束条件，其余步骤都将根据这些规格来选择值。
