一台可二开的机器狗，撑起一门课 ——智元D1 Ultra / Edu 深度拆解

过去两年，“具身智能 + 四足机器人”几乎成了高校实验室的标配关键词。

• 有的老师想：_我要不要给新开的“未来机器人 / 具身智能”专业配一套四足实验平台？
• 有的学生想：_论文里的足式控制 / RL 算法，怎么落到真实机器狗上？
• 有的工程师则更现实：_买回来不仅能跑 demo，还得能稳稳做二次开发。

这篇文章，不打“参数战”，也不堆营销话术。

我们用“Edu 机器狗 + SDK”这一真实场景，结合智元四足机器人 D1 Ultra / Edu 的完整资料，聊清楚三件事：

1. 高校 / 科研为什么需要一台 Edu 级 机器狗？
2. 一台“适合科研二开”的四足平台，硬件 + 接口 + SDK 应该长什么样？
3. D1 Ultra / Edu 具体能帮你在课程教学、算法研究、项目落地上做什么？

一、高校 / 科研为什么需要一台 “Edu 机器狗”？

跟传统教学设备不同，“Edu 机器狗”通常要同时满足四类需求：

1.教学演示：

• 开学第一堂课就能让学生看到“四足跑、跳、翻、站立”的真实效果；
• 支撑《机器人学》《智能控制》《具身智能导论》等课程中的实验环节。

2.算法验证：

• 课程 / 毕设中的步态规划、模型预测控制、强化学习策略，都需要真实平台验证；
• 不仅要能发高层速度指令，还要能读 IMU、关节状态，甚至做力矩级控制。

3.多学科项目协同：

• 计算机做感知 / 模型、自动化做控制、机械做结构改装、通信做网络安全；
• 一台“开放接口 + 可扩展”的机器人，是天然的跨学科底座。

4.可维护、可升级：

• 软件版本要能 OTA 升级；
• 硬件要有余量接相机、雷达、上装；
• SDK 要更新迭代，不是一锤子买卖。

如果你正在筹备一个“具身智能 / 未来机器人实验室”，Edu 机器狗其实就是：

二、实验室视角：四足平台的典型痛点

在和不少老师 / 学生交流时，常见几类吐槽：

1.“买的是表演，不是平台”

• 展示视频很好看，落地后发现：
• SDK 极其简陋，只能发几个高层动作；
• 想读原始 IMU、关节状态、关节力矩，发现根本没有接口。

2.协议封闭、二开困难

• 底层协议不开放，只能通过上位应用“点按钮”；
• 想接入自己的控制框架、RL 算法、MPC，结果发现不支持高频指令、延迟不可控。

3.缺少面向科研的文档与例程

• 只有一份“快速上手”，没有接口说明 + Demo + FAQ；
• 遇到“connect timeout”“版本不兼容”“频率不稳定”，排查极其耗时间。

4.安全性与可运维性不足

• 没有完备的保护逻辑，学生写错代码，机器人就真摔；
• 没有清晰的安全注意事项、存储运输、电池规范，实验风险高。

因此，一台科研级 Edu 机器狗，核心不在“能不能翻跟头”，而在：

下面我们就用具体产品——智元四足 D1 Ultra / Edu，拆解一套相对完整的方案。

三、D1 Ultra / Edu：为科研二开做的那些“底层设计”

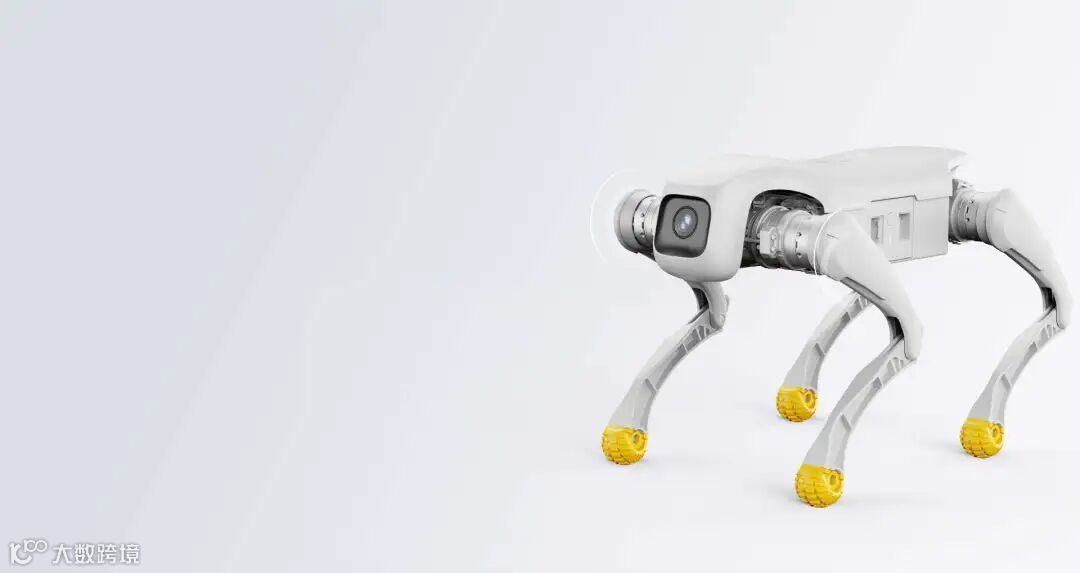

1.硬件层：既能跑得快，也要跑得久、跑得安全

从产品手册可以看到，D1 的硬件特征大致是这样的：

仿生四足，12 自由度，整机约 15kg；

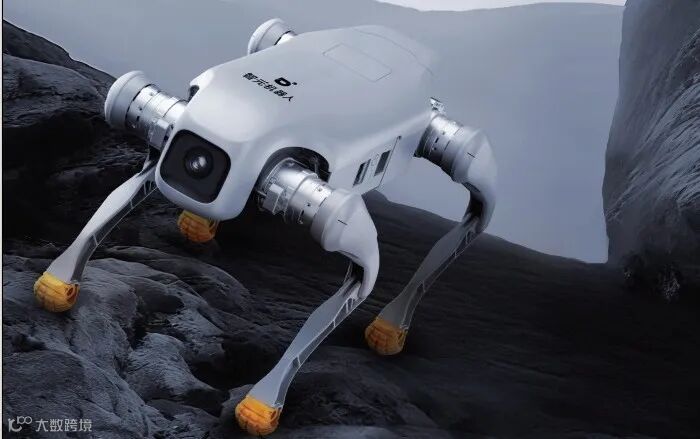

运动能力：

• 平整地面最高开放速度约 3.5 m/s 级别；
• 额定爬坡角度 30°，极限可到 40°；

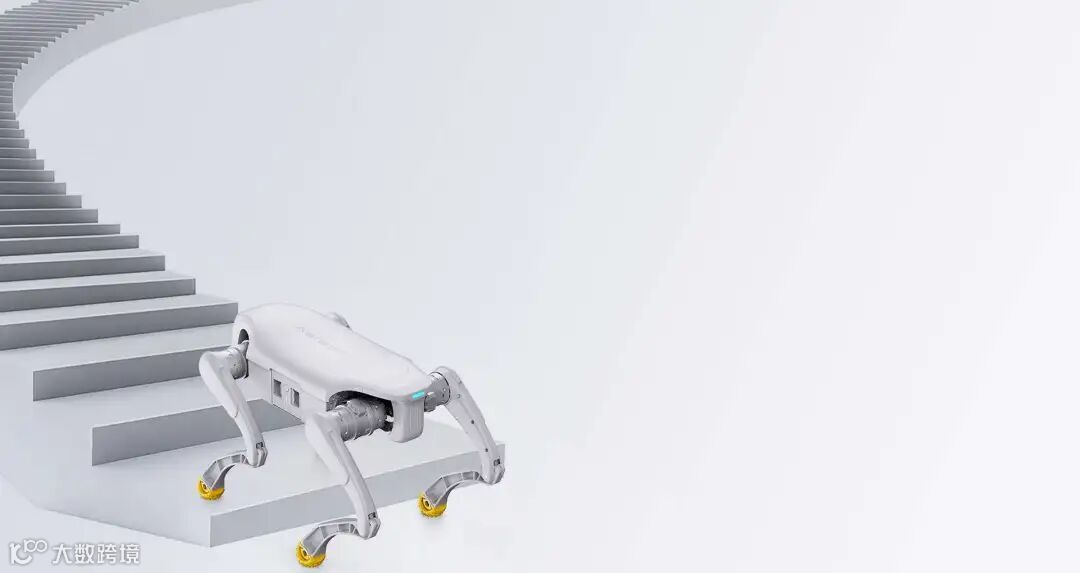

• 连续爬楼梯台阶高度 16 cm；
• 最大负载约 8kg（极限约 10kg）。

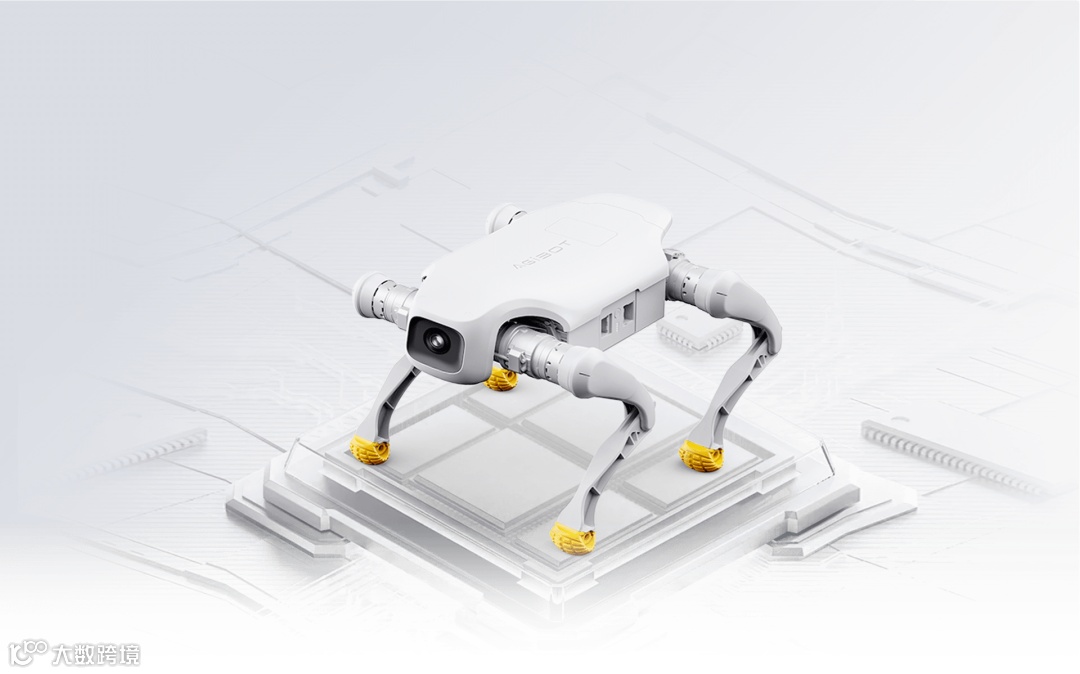

传感 & 算力：

• 前向广角相机（水平 / 垂直 FOV 均为大视角）；
• 标配 IMU；
• 机内搭载高性能 8 核 CPU，作为运动控制与本体逻辑大脑。

环境与可靠性：

• 建议工作温度 0–40°C，防护等级 IP54；
• 单次续航约 1–2 小时，实验室标准工况下续航里程约 6km。

值得注意的是，D1 针对尾灯提示 + 电池指示 + 保护状态做了比较细致的设计：

灯语 / 模式：

• 蓝灯常亮：开机完成；
• 白灯常亮：实验室模式（解锁更强运动性能与特技动作）；
• 黄灯闪烁：电量低于 5%；
• 红灯常亮 / 闪烁：关节过热或系统异常，需要冷却或联系售后。

这些看似“细节”的设计，对实验室非常重要：

2.接口层：把“二次开发”写进产品结构

对科研用户来说，最关键的一个问题是：

D1 在背部预留了一块 M4 螺纹的载荷扩展孔位板，并且在机身上开放了多种接口：

以太网口（RJ45）

• 支持 1000Mbps 速率，可用于高速数据传输、远程监控、上位机控制。

USB Type-A 接口

• 可接外部相机、U 盘、传感器等 USB 设备。

电源接口

• 标准 DC 接口，支持 12V / 24V 输出，总功率不高于 36W，用于上装供电。

UART 接口

• 可接嵌入式系统、MCU、小型传感器等，做串口通讯与控制。

SBUS 接口

• 可接第三方遥控接收机或 SBUS 设备，拓展更多控制方式。

简单说，就是：

3.软件闭环：遥控器 + App + SDK + OTA

对教学场景而言，“开箱即用”非常重要。D1 在软件闭环上主要有四层：

1.遥控器操作

• 支持常规站立、阻尼、卧倒等；
• 支持前后左右移动、俯仰调整、水平转身、高低身形；
• 实验室模式下可解锁向前跳、向上跳、后空翻、双腿站立、打招呼等动作。
• 并配有急停逻辑：异常抖动、乱摆时，通过“紧急停止”使机器狗自动趴下保护。

2.App 远程控制（Agibot GO）

• 支持手机通过 WiFi 或 AP 直连模式连接机器人；
• 在 App 中切换“移动 / 原地模式”，用虚拟摇杆控制行走或原地俯仰、探头；
• App 内也集成急停按钮与特技动作入口。

  （可直接在手机应用市场直接下载该APP：Agibot GO）

3.OTA 升级

• 通过官方 OTA 刷写工具，连接机器人 WiFi 后，即可读取当前版本、选择 tar.gz 升级包；
• 支持 Windows 平台刷写，完成后会自动重启。
• 对高校 / 集中部署来说，统一升级维护版本非常关键。

4.SDK 二次开发接口（重点）

下面重点展开 SDK 部分。

四、SDK：从 “能跑” 到 “能做算法研究”

4.开发环境 & 获取方式

官方推荐环境：

• Ubuntu 22.04
• CMake 3.8+
• GCC 11+
• Eigen3
• Boost
• Python 3+

SDK 获取：

• 支持通过售后人员获取 SDK 包；
• 也可以直接从 GitHub 克隆：
• https://github.com/AgibotTech/agibot_D1_Edu-Ultra

这一点对科研用户非常友好：

5.通讯配置：让“上位机”接管机器狗

默认情况下，D1 的运动控制程序运行在机载电脑上。要让外部 PC 通过 SDK 控制，需要做三件事：

1.登录设备

• 无线模式：连接机器人 WiFi，默认 IP 为 192.168.234.1；
• 有线模式：连接网线，默认 IP 为 192.168.168.168；
• 通过 ssh firefly@<IP> 登录（密码：firefly）。

2.修改 SDK 配置文件

3.编辑 /opt/export/config/sdk_config.yaml：

YAML
  target_ip: "<上位机与机器狗同网段的 IP>"
  target_port: 43988

1.（可选）配置 SDK_CLIENT_IP

2.若通过有线或非 192.168.234.X 网段控制，需要在
/opt/app_launch/start_motion_control.sh 中加入：

Bash
export SDK_CLIENT_IP="<机器狗自身 IP>"

6.高层 HighLevel：快速搭建课程与 demo

SDK 提供的 HighLevel 类，更适合课程教学和快速原型：

典型能力：

• 初始化与通讯检查：initRobot()、checkConnection()；
• 基本动作：standUp()、lieDown()、阻尼模式；
• 运动控制：设定前后 / 左右速度、旋转速度等；
• 特技动作：原地跳、向前跳、后空翻、打招呼、双腿站立 / 退出等；
• 状态读取：姿态四元数 / 欧拉角、线加速度、角速度、原点坐标系位置与速度、自身速度、电量、控制模式，以及每个关节的角度、角速度、扭矩等。

频率设计：

• HighLevel 支持 50 Hz 状态获取频率；
• 控制指令建议在 20–50 Hz 发送，就可以确保设备稳定运行。

适合做什么？

• 本科 / 研究生课程中的：
• “四足机器人基础实验”：站立、行走、俯仰控制；
• “传感器与状态估计实验”：读取 IMU + 关节状态，理解姿态解算；
• “高层策略实验”：用 RL / 规划算法产生速度指令，再通过 HighLevel 接口下发。

你可以把 HighLevel 理解成：

7.低层 LowLevel：给高频伺服 / 强化学习的“直接入口”

对做控制 / 强化学习的同学来说，真正关键的是 LowLevel 接口。

• 控制结构体 motorCmd：

C++
struct alignas(4) motorCmd {
float q_des_abad[4];
float q_des_hip[4];
float q_des_knee[4]; // 12 个关节角度指令

float qd_des_abad[4];
float qd_des_hip[4];
float qd_des_knee[4]; // 角速度指令

float kp_abad[4], kp_hip[4], kp_knee[4]; // 关节 Kp
float kd_abad[4], kd_hip[4], kd_knee[4]; // 关节 Kd

float tau_abad_ff[4];
float tau_hip_ff[4];
float tau_knee_ff[4]; // 前馈扭矩指令
};

• 反馈结构体 motorState：

C++
struct alignas(4) motorState {
float q_abad[4], q_hip[4], q_knee[4]; // 实际关节角
float qd_abad[4], qd_hip[4], qd_knee[4]; // 实际角速度
float tau_abad_fb[4], tau_hip_fb[4], tau_knee_fb[4]; // 扭矩反馈
};

• 频率设计：
• LowLevel 状态获取支持 500 Hz；
• 控制指令最大也可支持 500 Hz 发送。

这意味着什么？

• 你可以在外部 PC 上做 500Hz 级别的闭环控制：
• 实现自己写的 力矩控制器 / MPC / Walking Controller；
• 在仿真中训练的 RL 控制策略，可以按 joint-level 接口落到实机上；
• 做关节合规、阻抗控制、虚拟模型控制等高级课题。

文档也明确提醒：

• SDK 为线程安全；
• 若 3 秒内未收到 SDK 数据，运控程序会认为通讯中断，自动切换阻尼模式趴下保护。

对于做科研的同学，这是一个很重要的安全兜底：

8.FAQ 里藏着的“科研友好细节”

在官方 FAQ 里，有几个点特别值得科研用户关注：

版本兼容性：

• 运控版本低于 0.2.6 时，需要升级才能配套当前 SDK；
• 运控升级会覆盖配置文件，需重新配置 sdk_config.yaml 和 SDK_CLIENT_IP。

网络与服务依赖：

• 可通过 ROBOT_NET_INTERFACES 指定运控绑定的网卡（wlan0 / eth0），确保开机自动绑定正确 IP；
• 也提醒了如果网卡始终没有 IP，会导致程序无法启动 —— 这对做系统集成的人来说，是非常实际的信息。

IMU 数据：

• SDK 取得的是 IMU 原始数据；
• 若对精度有更高要求，可以在上装加更高精度 IMU，通过 UART / 以太网接入。

ROS 支持现状：

• 当前版本暂不提供官方 ROS 接口；
• 但因为有清晰的 C++/Python SDK，完全可以在上位机封一层 ROS node，把 HighLevel/LowLevel 变成标准 ROS Topic / Service。

这些信息，对于打算做系统集成 / 教学框架 / 通用控制栈的团队非常关键。

五、从一门课，到一条完整科研线：如何用好 D1 Edu？

如果你是老师 / 课题组 PI，可以这样规划：

1.第一阶段：课程实验平台

• 用 HighLevel 搭一套《四足机器人基础实验》：
• 实验 1：四足站立与行走控制；
• 实验 2：姿态感知与 IMU 数据可视化；
• 实验 3：高层速度控制 + 简单路径跟踪；
• 实验 4：实验室模式下特技动作演示（配套安全说明）。

2.第二阶段：项目 / 毕设方向

• 在 Edu 版本开放接口的基础上，布置一些典型课题：
• 基于高层接口的导航 / 路径规划；
• 基于 LowLevel 的力矩控制、MPC、RL 步态；
• 感知 + 决策一体化：接入自研视觉模型，做地形识别 + 步态自适应。

3.第三阶段：产学研合作 / 批量部署

• 多台 Edu 机器狗做批量教学 / 多机器人协作实验；
• 结合企业 / 政府项目，在 D1 上做快速验证，再迁移到更大规格平台或定制机。

如果你是学生 / 研究人员，则可以这样切入：

• 把 D1 Edu 当成一个开放的四足基座：
• 有足够完备的运动能力和防护；
• 有可被“当下位机”使用的 HighLevel / LowLevel 接口；
• 有公开 SDK 仓库和较完整的 FAQ。

你要做的，就是：

最后一句

四足机器人已经不是“展会上的酷炫玩具”，而正在变成：

希望这篇文章，能帮你看清一台 Edu 机器狗在实验室里的真实价值，也帮你判断：

D1 Ultra / Edu，是不是那个适合你团队的起点。
