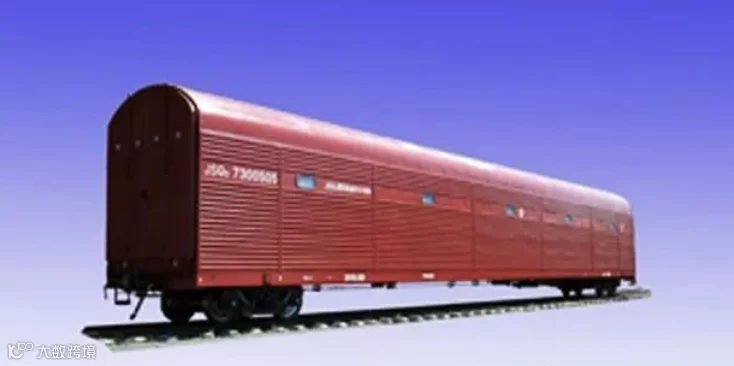

JSQ双层运输汽车专用车详解

近年来，随着我国汽车出口持续增长，JSQ双层运输汽车专用车因国铁集团于2023年10月1日恢复笼车运输而重新受到关注。该车型已成为国产汽车铁路运输及中亚、俄罗斯、欧洲等出口线路的重要运输工具[k]。

一、主要尺寸（单位：mm）

车辆长度：26030
车辆定距：20800
最大宽度：3066
最大高度：4726
下层净高：门柱处1800，车内1820
上层净高：门柱处1600，车内1710
底架长度：25100
底架宽度：2860[k]

二、主要性能参数

载重：20吨
自重：37吨
自重系数：1.85
轴重：21吨
商业运营速度：120 km/h
全车制动倍率：8.8
常用制动率：空车24.1%，重车17.6%
最小通过曲线半径：145 m
制动距离：＜1400 mm
符合GB 146.1-1983机车车辆限界标准，禁止上机械化驼峰，重车禁止溜放[k]。

三、主要特点

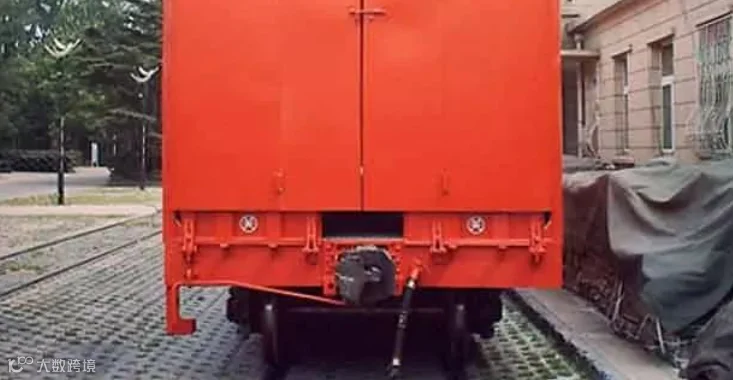

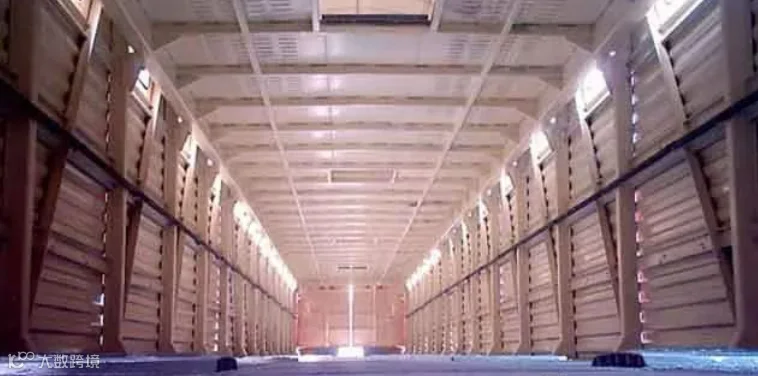

1. 全封闭钢制车体结构，采用一体式对折端门，优化上下层净高，提升装载空间，可有效增加单车装载数量，适用于国产及进口微型、小型汽车运输[k]。

2. 制动主管长度超24米，配备独立紧急放风阀，保障30辆长编组列车的制动可靠性[k]。

3. 上下层底架端部设可翻转渡板，便于车辆装卸[k]。

4. 一体式端门集成上下渡板，提升装载效率、封闭性及运输安全性，增强运输质量和可靠性[k]。

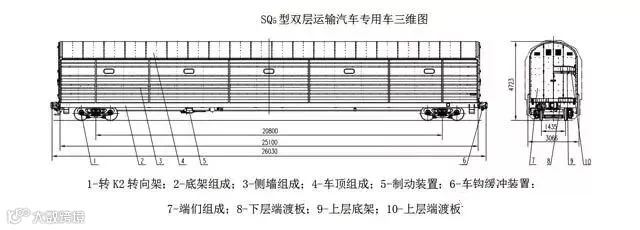

四、主要结构组成

由车体、车钩缓冲装置、制动装置、转向架及配套汽车紧固装置、渡板等组成[k]。

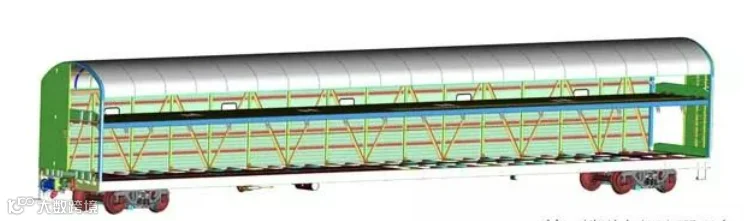

1. 车体

全钢铆焊结构，包含底架、侧墙、车顶、上层底架、端门及渡板。中梁采用屈服强度450MPa的热轧310乙字型钢，底架结构经优化设计，前后从板座与中梁采用专用拉铆钉连接[k]。

2. 车钩缓冲装置

采用E级钢13B型车钩、13B型钩尾框及MT-3型缓冲器[k]。

3. 制动装置

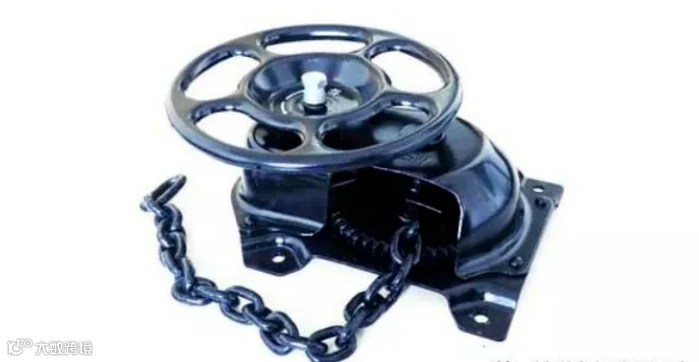

支持主管压力500kPa与600kPa，配备120-1型控制阀、305×254整体旋压密封制动缸、ST2-250型双向闸瓦间隙调整器、KZW-A型空重车自动调整装置、高摩合成闸瓦，并采用NSW型手制动机[k]。

4. 转向架

装用转K2型转向架，取消承载内圆弹簧及减振内簧，保留外簧，配套下交叉支撑装置、组合式制动梁、组合式斜楔、JC-2型弹性旁承，车轴为50钢，车轮为HDSA型辗钢或HDZD型铸钢[k]。

JSQ笼车运输优势

1. 载运量大：单节JSQ6型可装载8-14台轿车，满编25-29节，整车运力达232-406台，远超集装箱班列（满列55柜约110-165台）[k]。

2. 安全性高：专为商品车运输设计，在装载、加固及运输过程中安全性优于集装箱[k]。

3. 成本低：规模化运输显著降低单位运输成本，提升企业经济效益[k]。

JSQ笼车发运关键信息

1. 车辆信息报备：发运前一日需向车站报备，提交车辆信息表，包含品牌、车型、数量、车架号、目的站、尺寸、重量、备品清单等。注意：信息表重量须与随车文件一致[k]。

2. 品牌授权或出口许可证：

– 新车出口：需厂家在海关知识产权系统进行品牌授权，流程复杂，多适用于自营出口[k]。

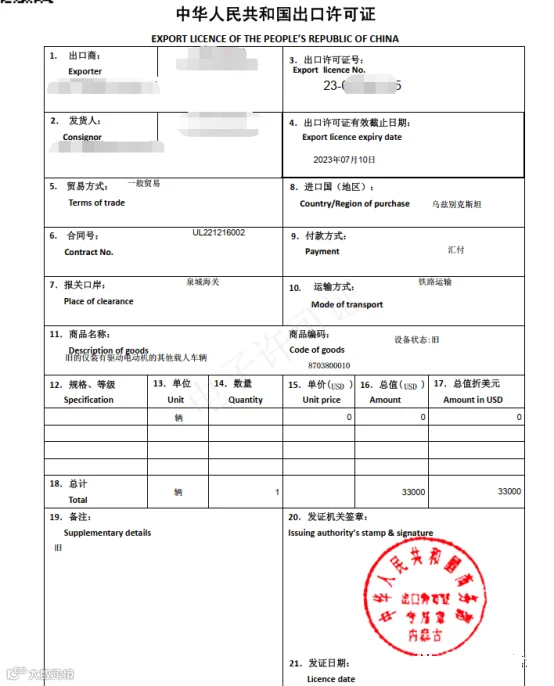

– 二手名义出口：先上牌后以二手车名义出口，通过商务部网站申领出口许可证，普通出口商常用方式。无二手车出口资质企业可委托试点企业代理[k]。

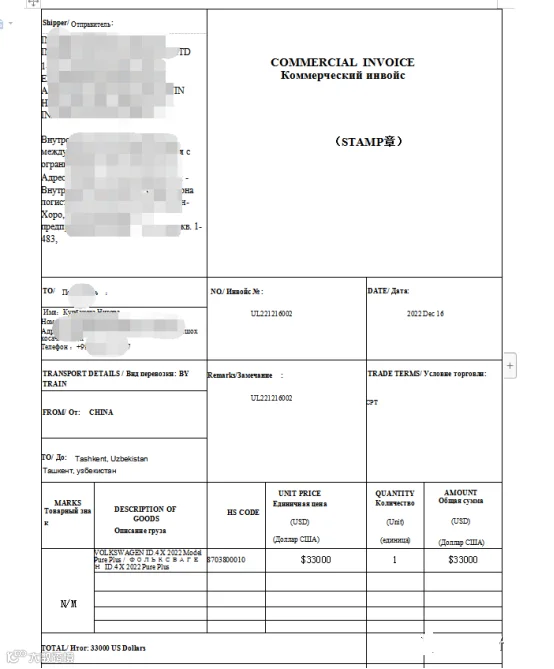

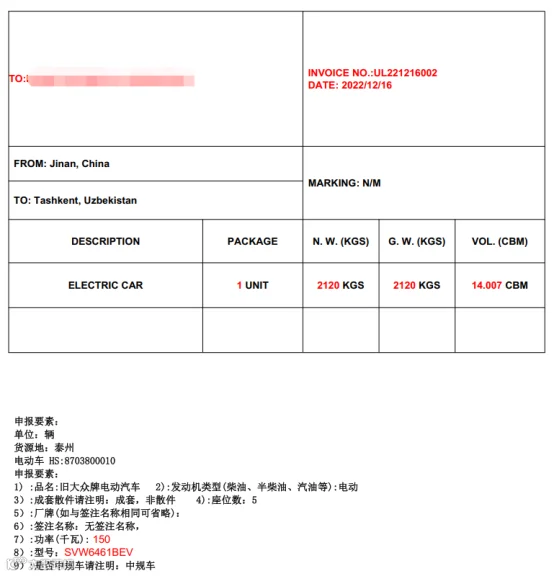

3. 外贸文件：需准备发票（INVOICE）、箱单（PACKING LIST）、销售合同（SALES CONTRACT），收发货人信息须与出口许可证一致。多台车可合并填报[k]。

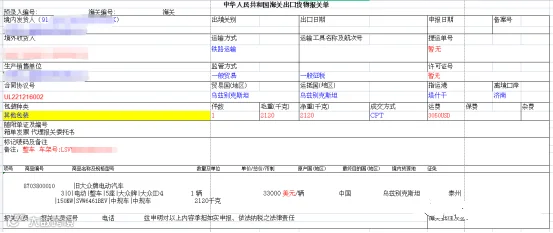

4. 报关委托书及草单：有固定模板，分纸质与电子委托。报关草单须填写货源地、运费、保费等；若无CIP选项，可选CIF并在备注注明“实际成交方式CIP”[k]。

5. 铁路随车文件：用于国外清关，需收货人确认。注意：

– 提供带彩色公章的电子版，每页均需盖章；
– 收货人信息需完整（公司全称、税号、地址、电话）；
– 文件第2页与第3页重量需一致；
– 全俄文填写（收发货人、品名等）；
– 单据中数量×单价=总价，单价保留两位小数[k]。

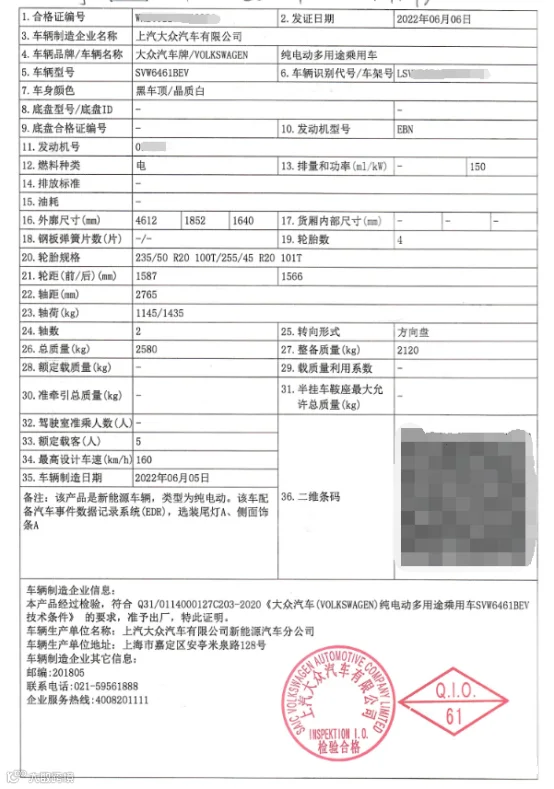

6. 合格证扫描件：需提供电子扫描件，并打印随车附带[k]。

7. 目的地监管库信息：需收货人提供监管库名称、地址、电话，以便境外代理准确送达[k]。

8. 装车示意图：铁路笼车为特种车厢，双层设计，汽车可直接驶入，平均每节装载9-10台，较传统集装箱大幅提升运力。目前主要用于内贸及出口中亚、蒙古、俄罗斯和欧洲[k]。

小汽车如何“坐”火车来到你身边？

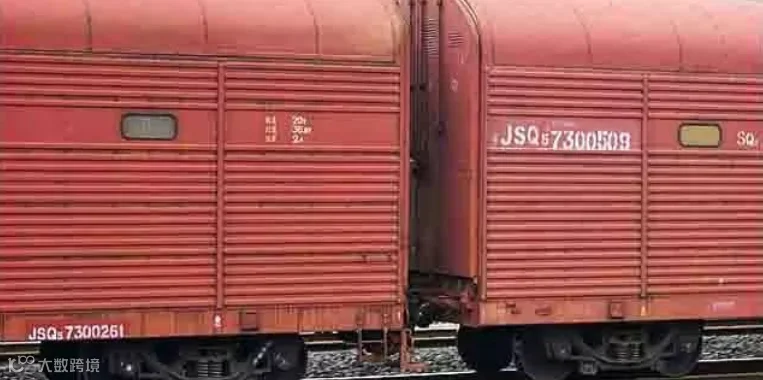

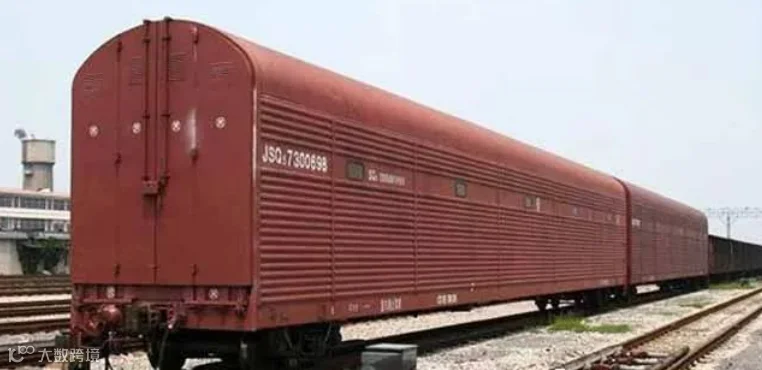

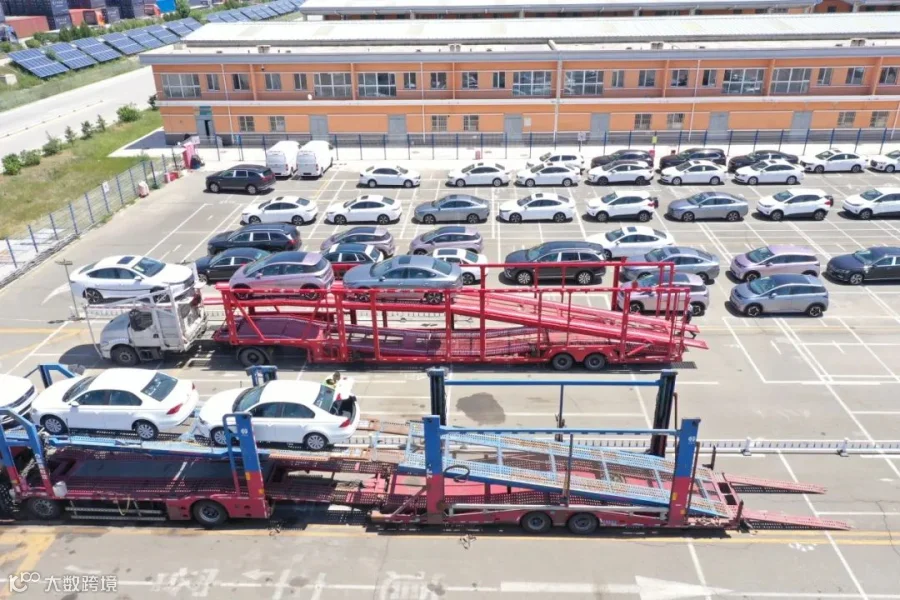

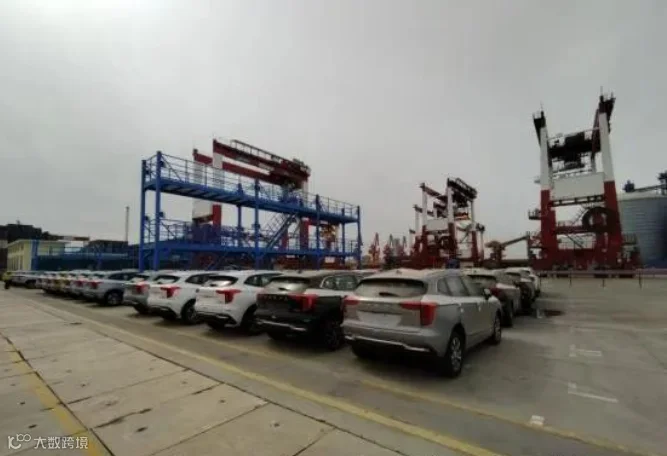

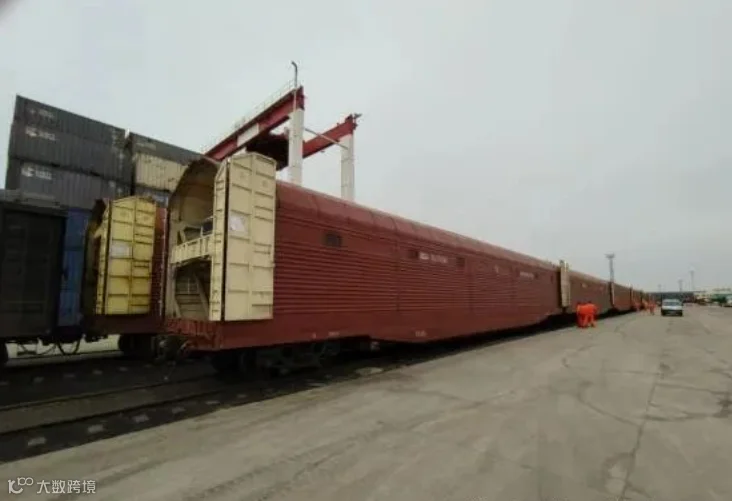

等待装车的笼车

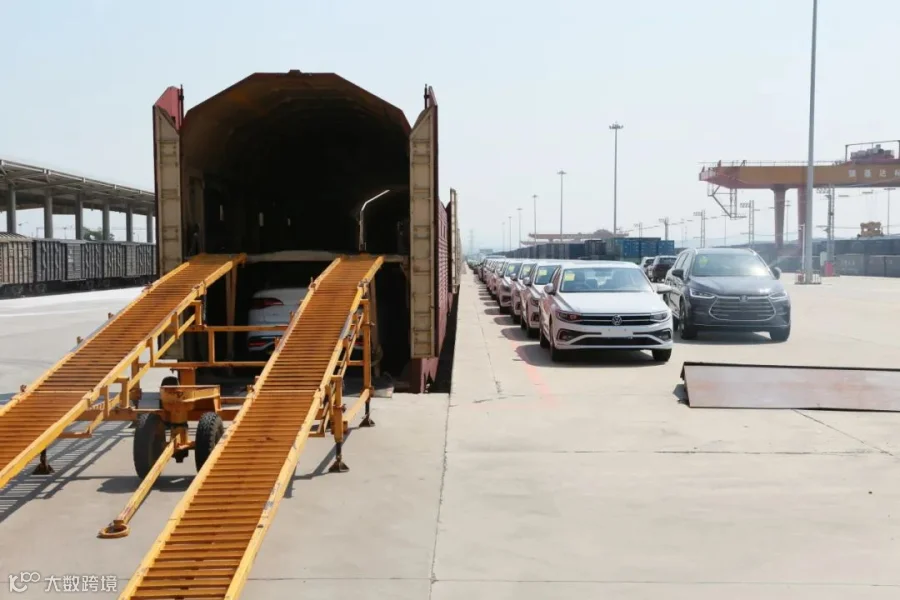

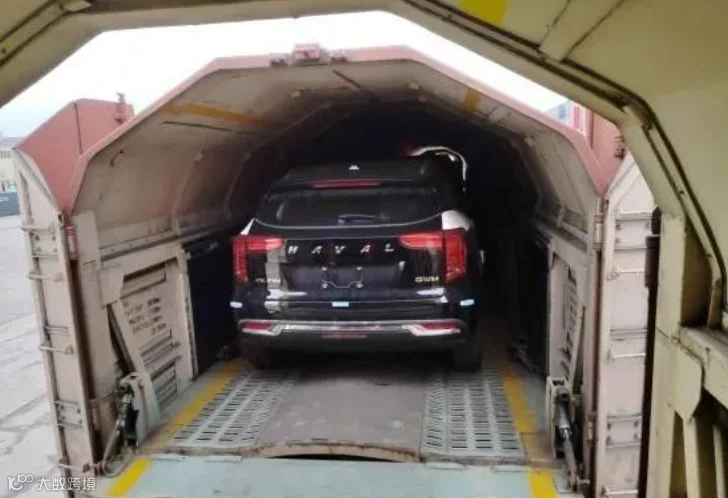

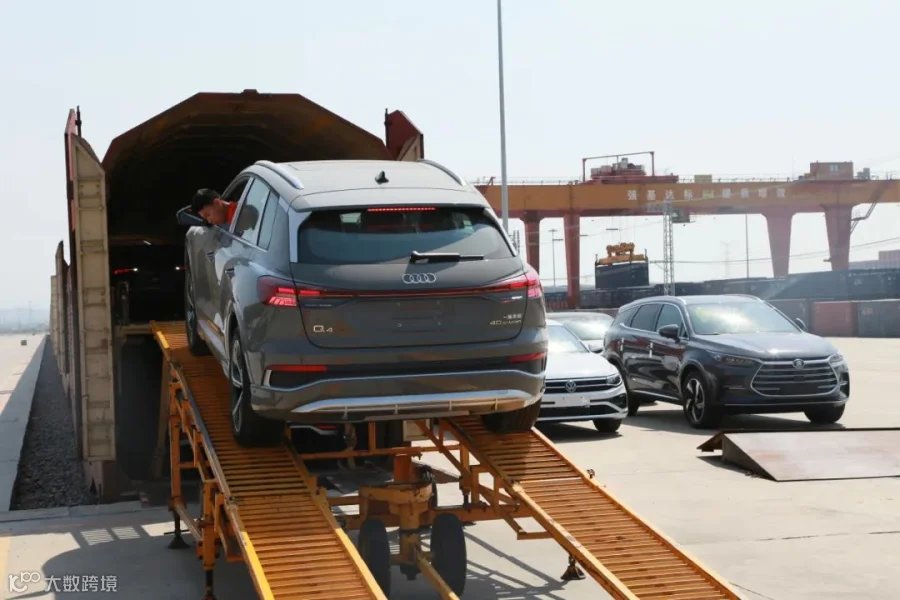

正在装车的车辆

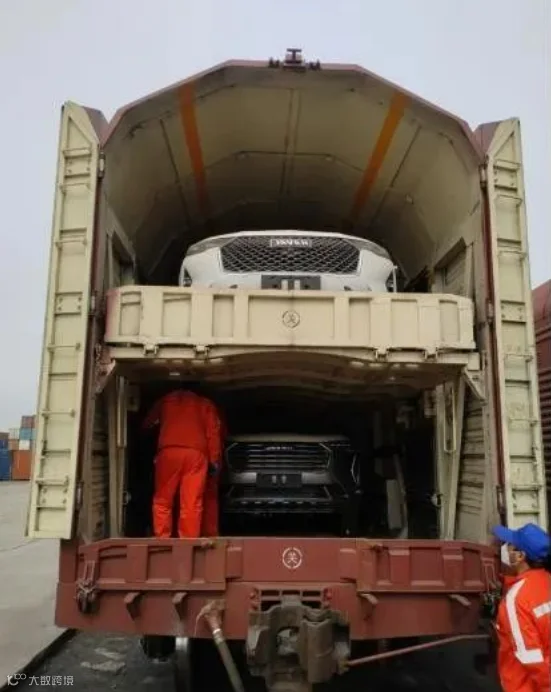

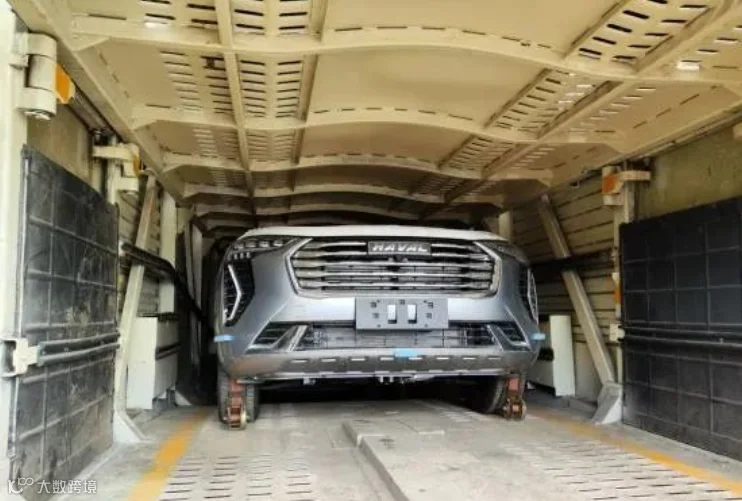

上下两层已装满的笼车

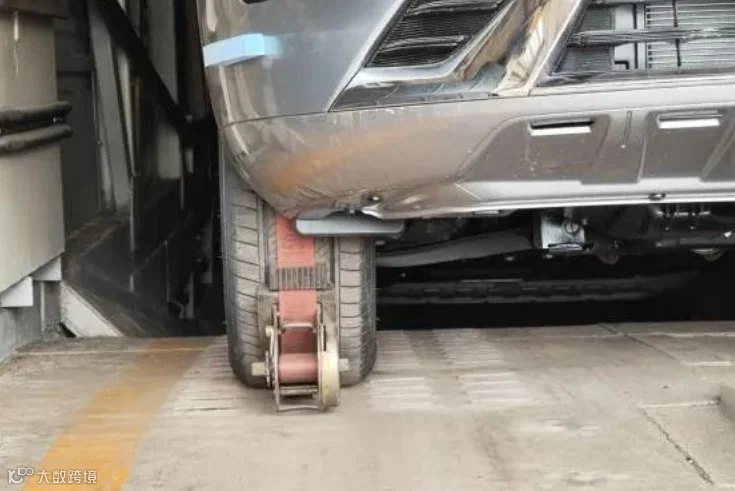

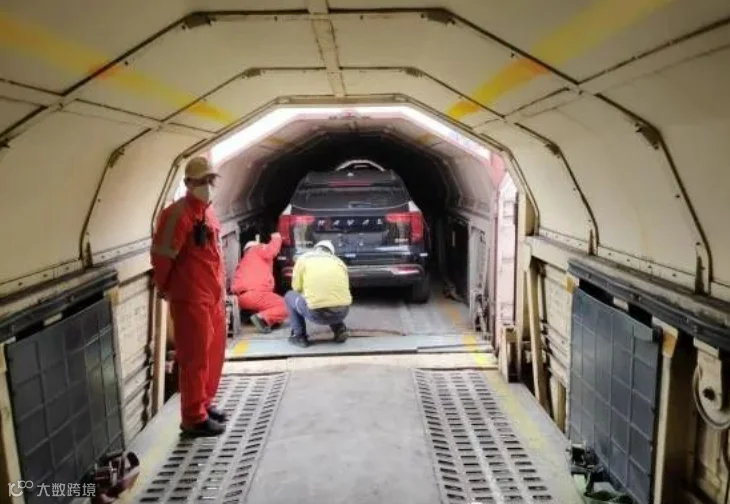

车辆加固

小汽车通过铁路运输，以笼车装载并进行多层堆叠和加固，最终运抵目的地[k]。
