HA340 多通道耳机放大分配器 说明书

HA340 多通道耳机放大分配器 说明书 深圳市傲音科技
2025-09-18
1
导读：HA340 采用高端IC模块，多重保护，安全稳定。优良的电路设计保证了良好的音质和稳定的性能。耳机放大器可以用于乐队排线和家庭娱乐，可为4组（8路）耳机提供放大和独立的音量控制，通道互不干扰 ，线路不


HA340 采用高端IC模块，多重保护，安全稳定。优良的电路设计保证了良好的音质和稳定的性能。耳机放大器可以用于乐队排线和家庭娱乐，可为4组（8路）耳机提供放大和独立的音量控制，通道互不干扰 ，线路不串音。

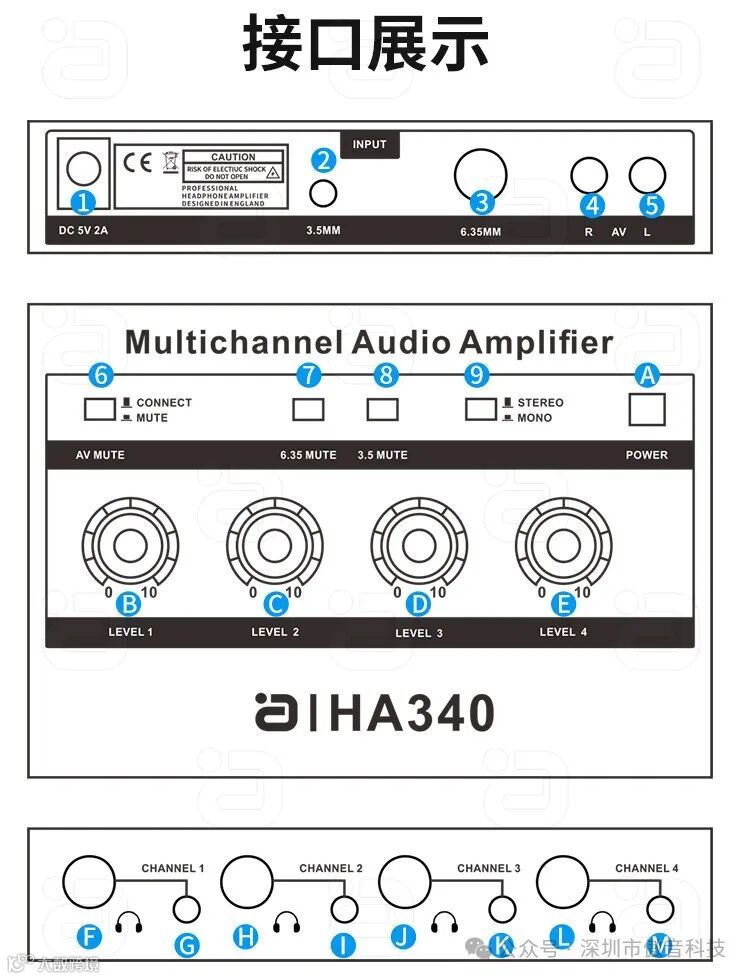

物理接口图示：

1.5V电源接口  2.3.5mm音频输入  3.6.35mm音频输入  4.右声道输入
5.左声道输入   6.AV一键静音开关   7.6.5mm一键静音开关
8.3.5mm一键静音开关   9.单双声道切换开关     A.电源开关
B.LEVEL 1音量旋钮  C.LEVEL 2音量旋钮  D.LEVEL 3音量旋钮
 E.LEVEL 4音量旋钮   F.6.35mm音频输出1
 G.3.5mm音频输出1  H.6.35mm音频输出2  I.3.5mm音频输出2
J.6.35mm音频输出3  K.3.5mm音频输出3
 L.6.35mm音频输出4   M.3.5mm音频输出4

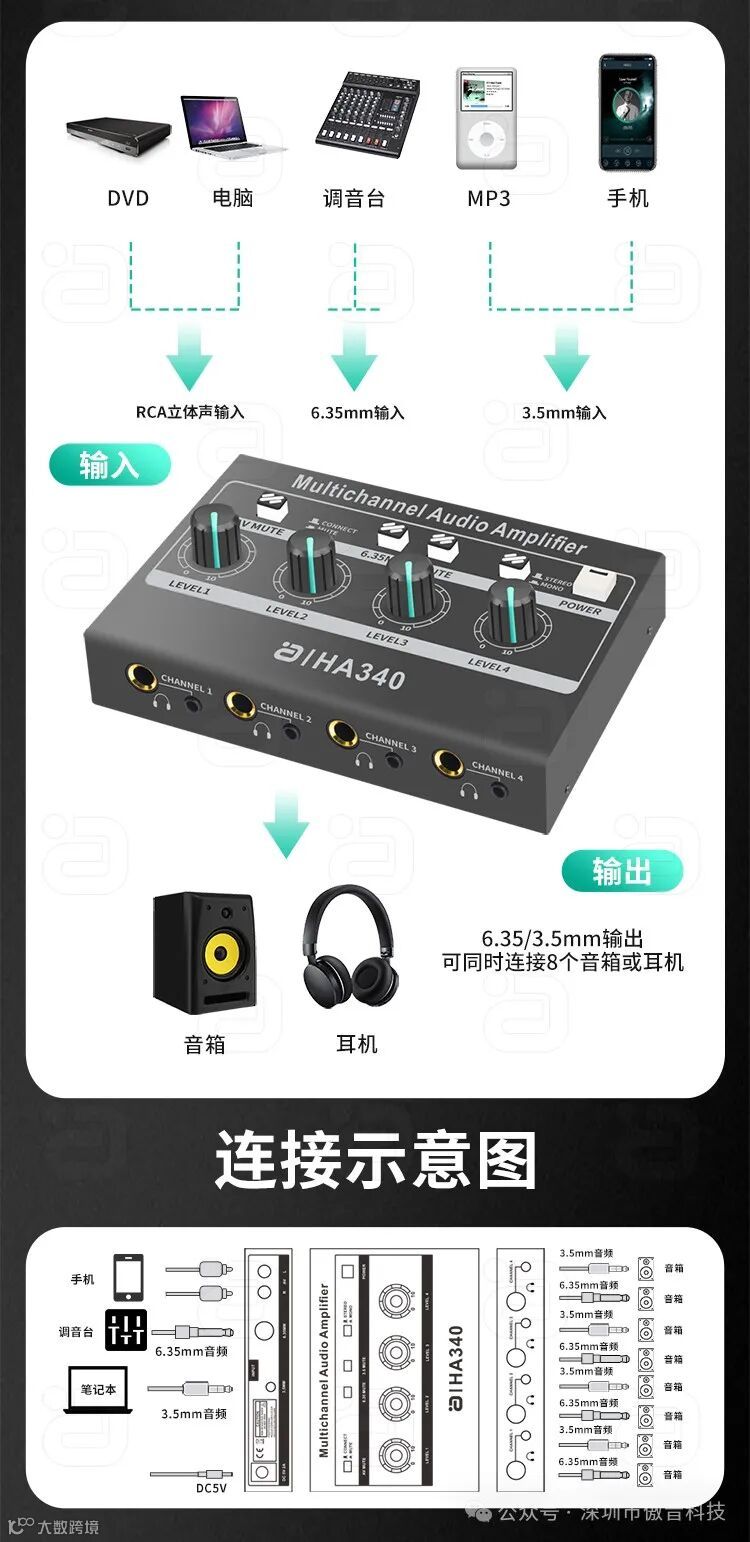

连接方法：

  1. 调音台/电脑 /DVD等RCA或是3.5mm或是6.35mm音频输出接口对应HA340设备的RCA或是3.5mm或是6.35mm音频输入口。
  2. HA340设备3.5mm音频输出口或是6.35音频输出口连接有线耳机或是功放或是有源音箱，自己的的两边设备对应的调节模式。
  3. 接上电源（选择输出电压为5V 2A充电器）

产品参数：

品牌:阿音
型号:HA340
输入接口:3.5MM/6.35MM/RCA莲花口
输出接口:3.5MM/6.35MM音频口
输入阻抗:22K欧姆
输入信号等级:+22dB
输出阻抗:16欧姆
MAX增益:19dB/通道
信噪比:>98dB
电源:DC5V2A
尺寸(长x宽x高):140x97x28(mm)
净重:386g

注意:

请使用机器作为列出的说明，以保持机器的长使用寿命。
1.机器应放置在远离潮湿，高温，多尘，腐蚀和氧化环境的地方。
2.所有部件都不会受到强烈震动，撞击，跌落。
3.禁止用湿手触摸电源适配器。
4.请握住电源适配器头，从插座上拔下时不要拉动电源线。
5.长时间不使用机器时请关闭电源。
6.请勿打开盖子，也不要触摸内部部件。
7.请使用原厂电源适配器。
上电前，请仔细检查连接线。并确保所有接口都正常连接。
