掌握核心要点，让气动控制精准高效
在非标机械设计中，电磁阀作为气动系统的"控制中枢"，其选型合理与否直接关系到整个设备的稳定性与效率。本文以市场主流品牌SMC为例，全面解析电磁阀的作用、分类及选型步骤，助你提升气动系统设计能力。
一、电磁阀的作用
电磁阀在非标机械的气动系统中扮演着 "交通指挥官" 的角色，其主要作用包括：
· 方向控制：控制压缩空气的流动方向，从而决定气缸等执行元件的运动方向（前进或后退）
· 开关功能：通过电信号的接通或断开来开启或关闭气路，实现气动回路的通断控制
· 速度调节：通过控制气流流量间接调节气缸的运动速度
· 安全保护：在异常情况下快速切断气源，保障设备和人员安全
SMC电磁阀由于其特殊的设计，能够有效堵绝外漏，同时易于控制内泄漏，直至降为零，使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
二、电磁阀的分类及代表型号
按工作原理和结构分类

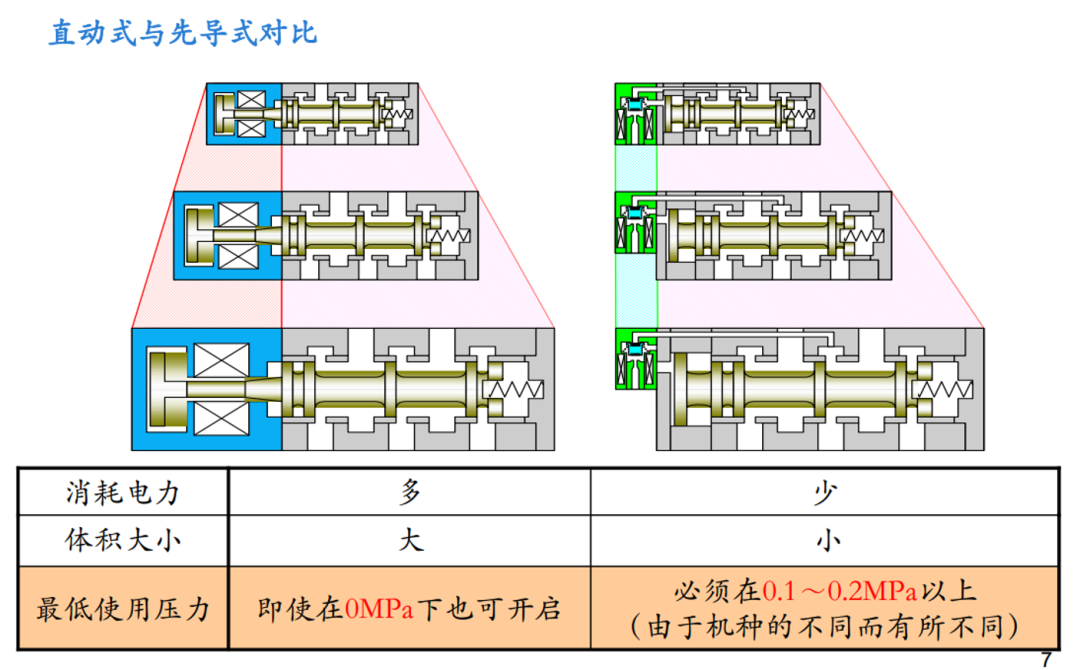

直动式电磁阀
工作原理：依靠电磁力直接驱动阀芯运动
特点：在零压差或真空、高压时亦能动作，但功率较大，要求必须水平安装
适用场合：小流量控制、低压或真空系统
分步直动式电磁阀
工作原理：结合直动和先导式的特点
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm
适用场合：中等流量、压力变化较大的系统
先导式电磁阀
工作原理：利用压差力驱动主阀芯，电磁头只控制先导阀
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件
适用场合：大流量、高压力的工业应用

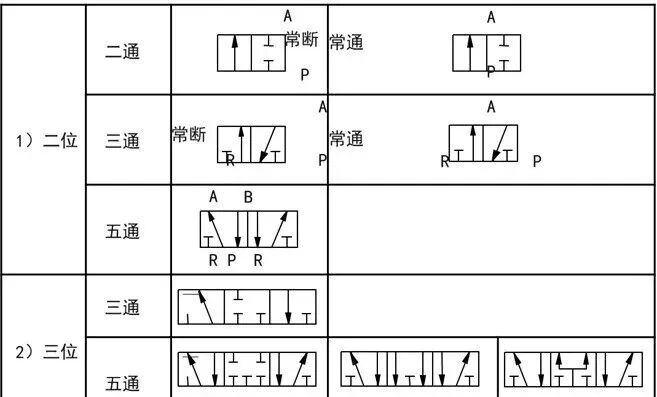

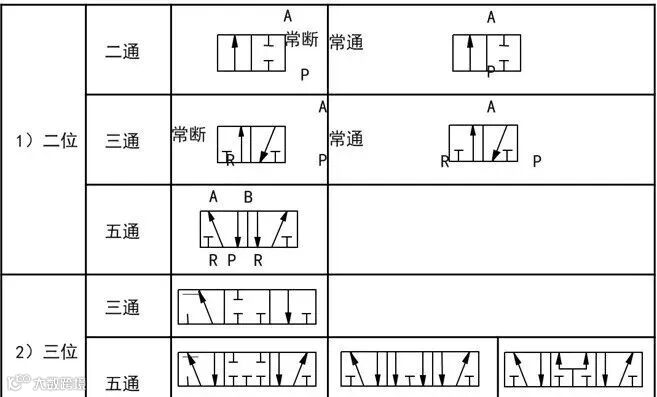

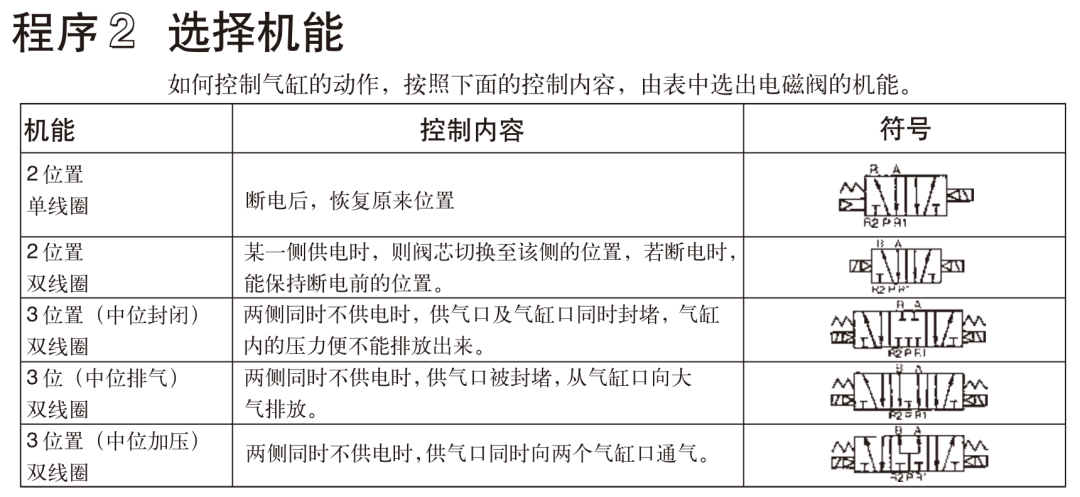

按"位"和"通"分类

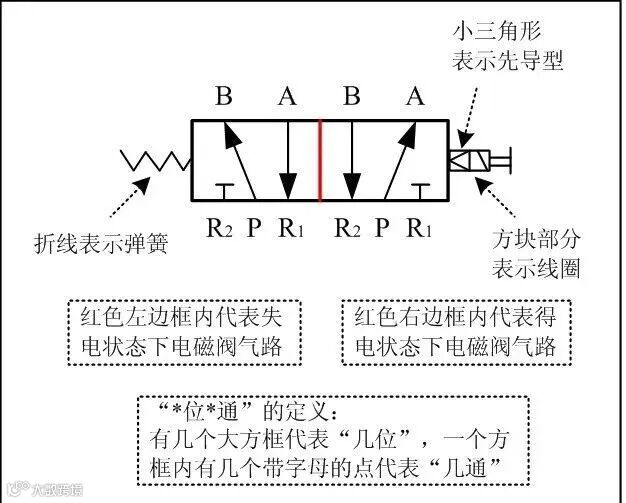

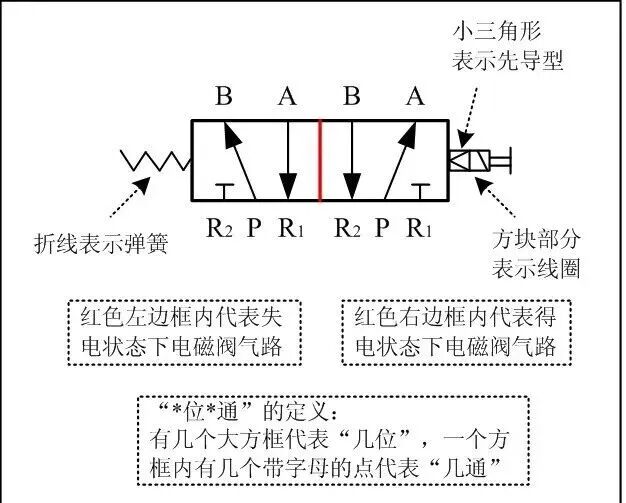

电磁阀的“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的二位、三位是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通，且可与系统中不同油管或气管相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
常见组合类型：
· 两位三通阀：适用于控制单作用气缸
· 两位五通阀：适用于控制双作用气缸
· 三位五通阀：具有中位状态，可用于特殊控制需求

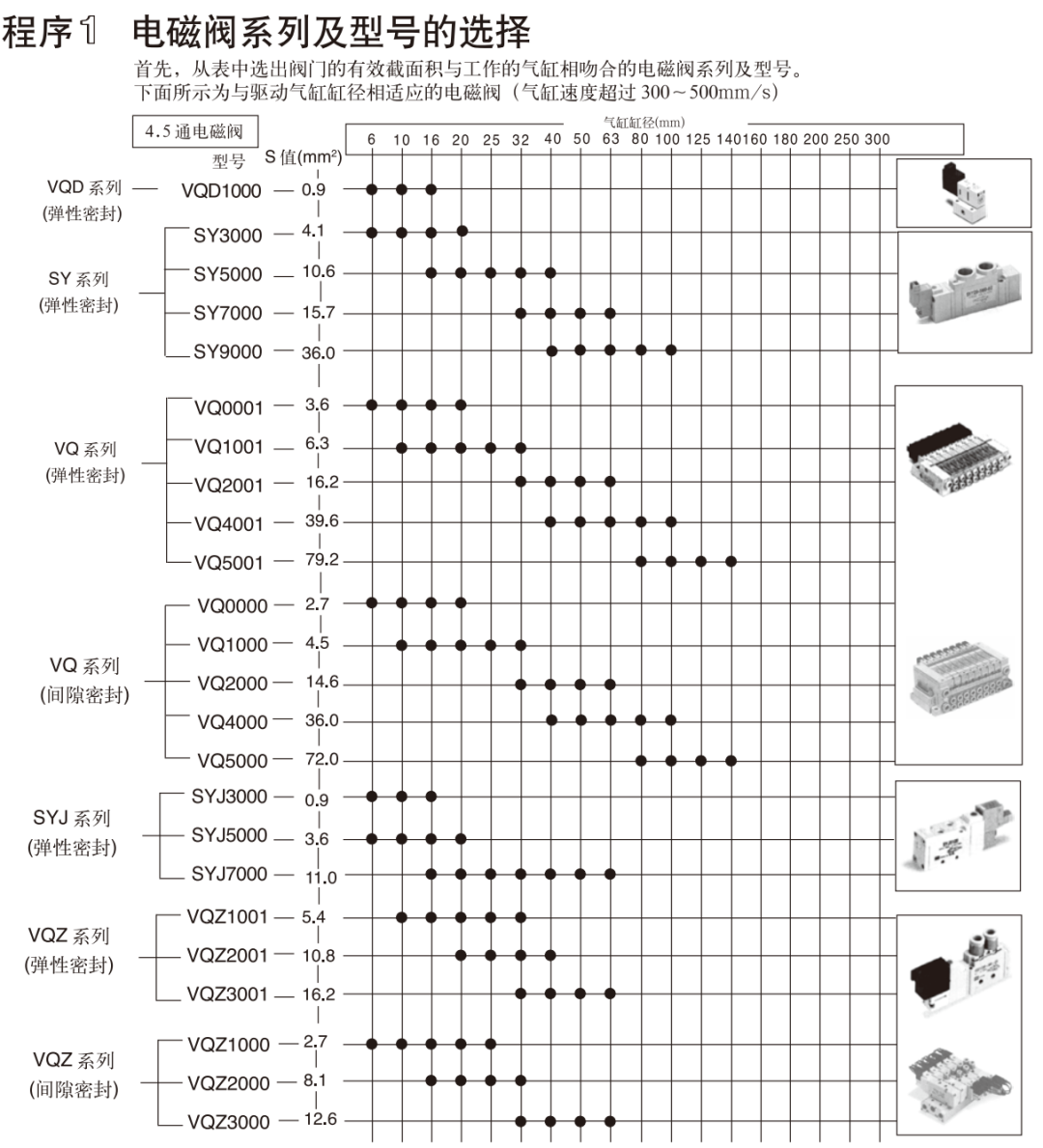

SMC代表型号详解
SYJ系列先导式4·5通电磁阀
· SYJ3000：流量特性C=0.46，气缸驱动尺寸φ25，消耗功率0.35W（标准）或0.1W（带节电回路）
· SYJ5000：流量特性C=0.83，气缸驱动尺寸φ40，消耗功率0.35W（标准）或0.1W（带节电回路）
· SYJ7000：流量特性C=2.9，气缸驱动尺寸φ50，消耗功率0.35W（标准）或0.1W（带节电回路）
特点：3通阀和5通阀可混合安装，低功耗设计
VQC系列5通电磁阀
· VQC1000：流量特性C=1.0，气缸驱动尺寸φ40，消耗功率0.4W
· VQC2000：流量特性C=3.2，气缸驱动尺寸φ63，消耗功率0.4W
特点：可对应IP67防护等级，采用插头连接的集装阀岛，安装自由且省空间

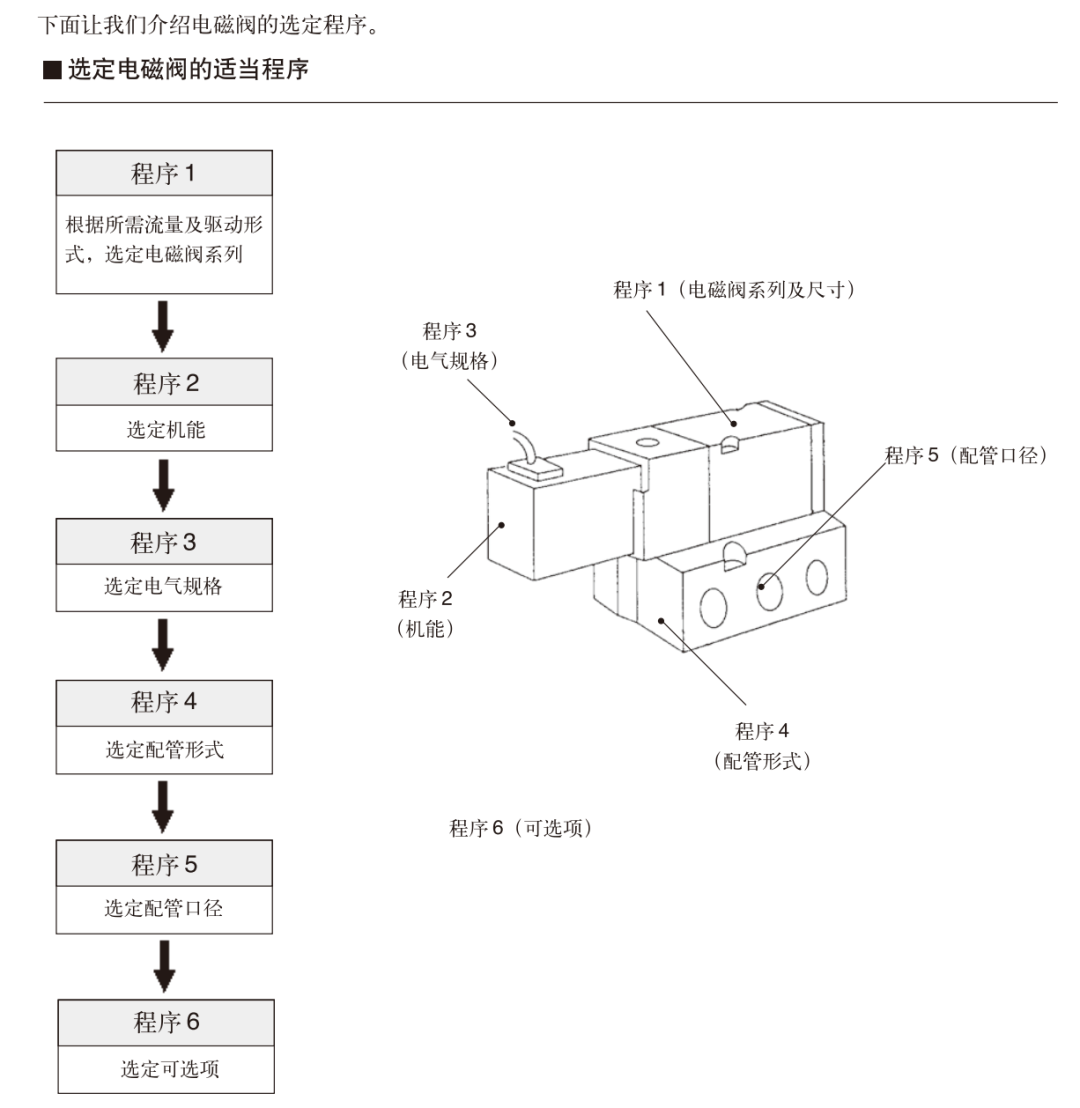

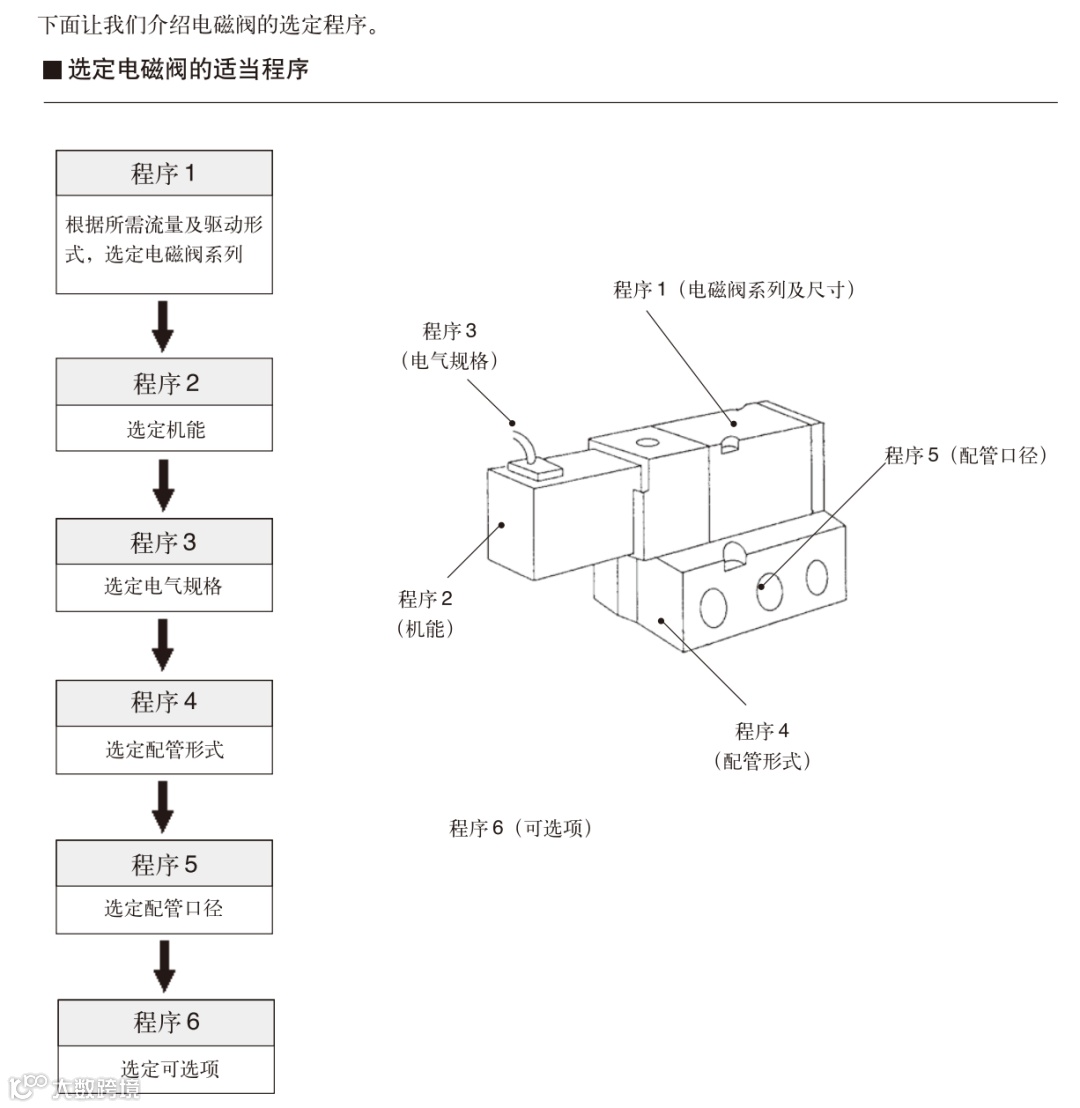

三、电磁阀的选型步骤
第一步：明确基本需求

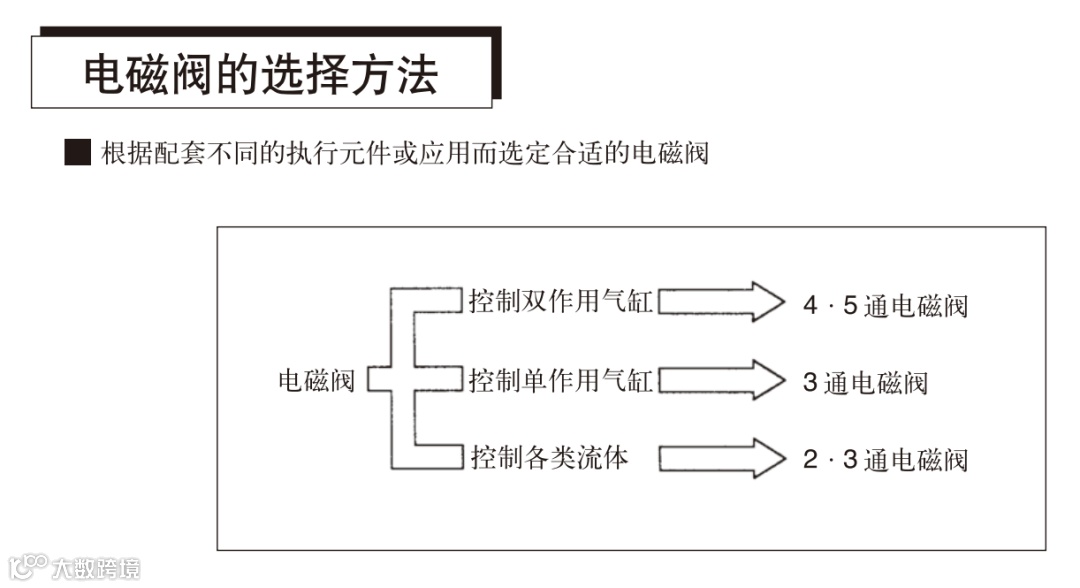

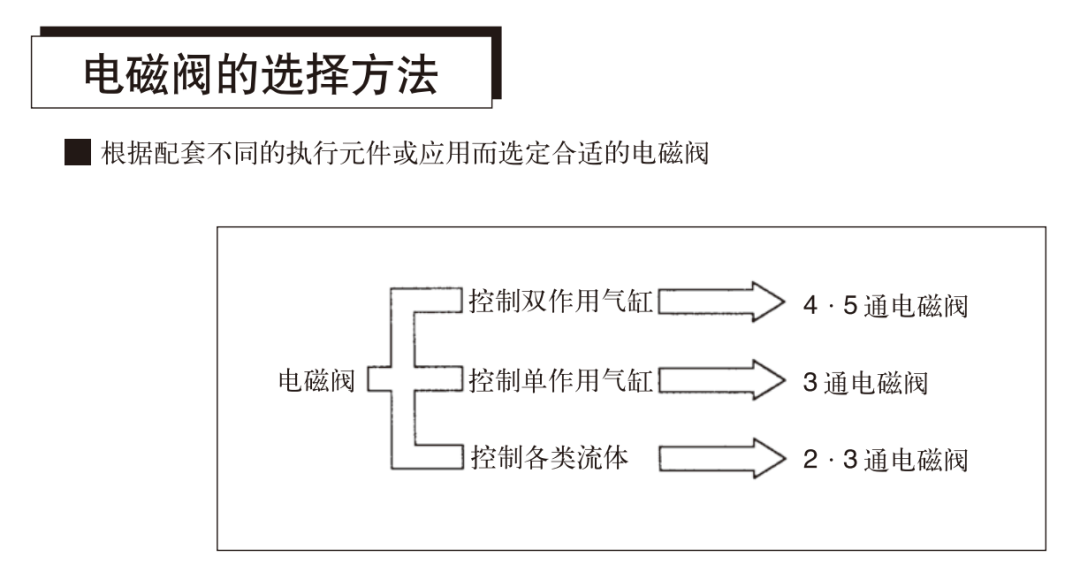

确定执行元件类型
· 单作用气缸 → 选用两位三通电磁阀
· 双作用气缸 → 选用两位五通阀
· 特殊功能气缸 → 根据控制需求选择多位多通阀
第二步：确定规格参数

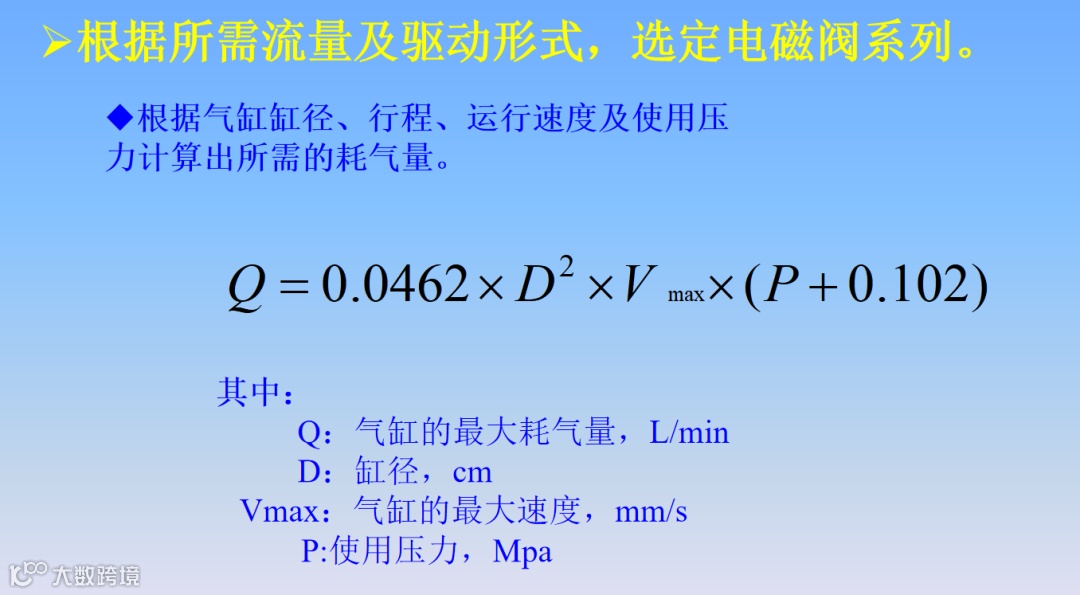

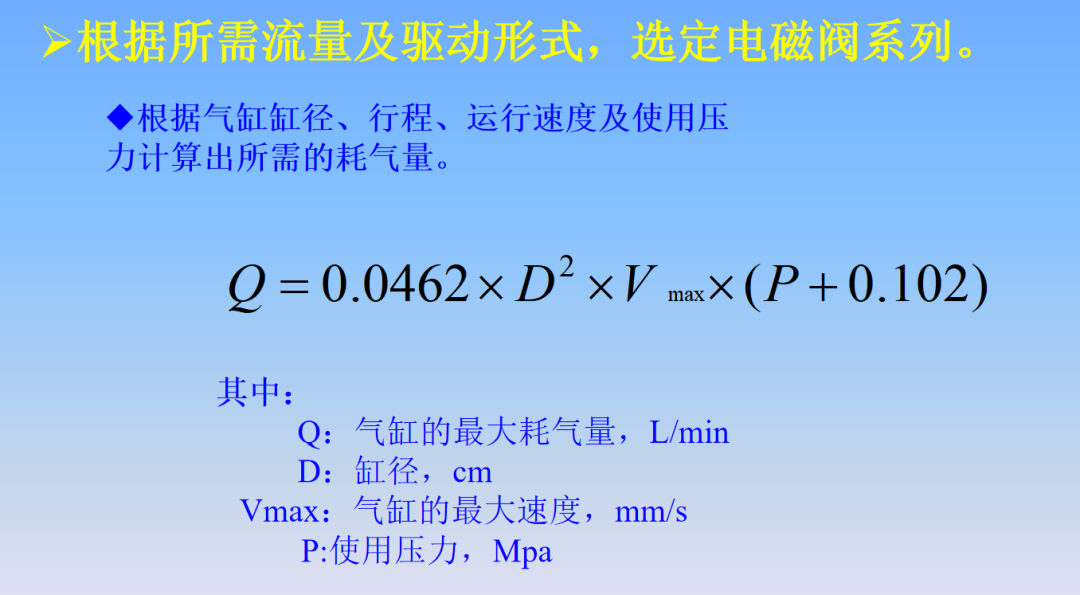

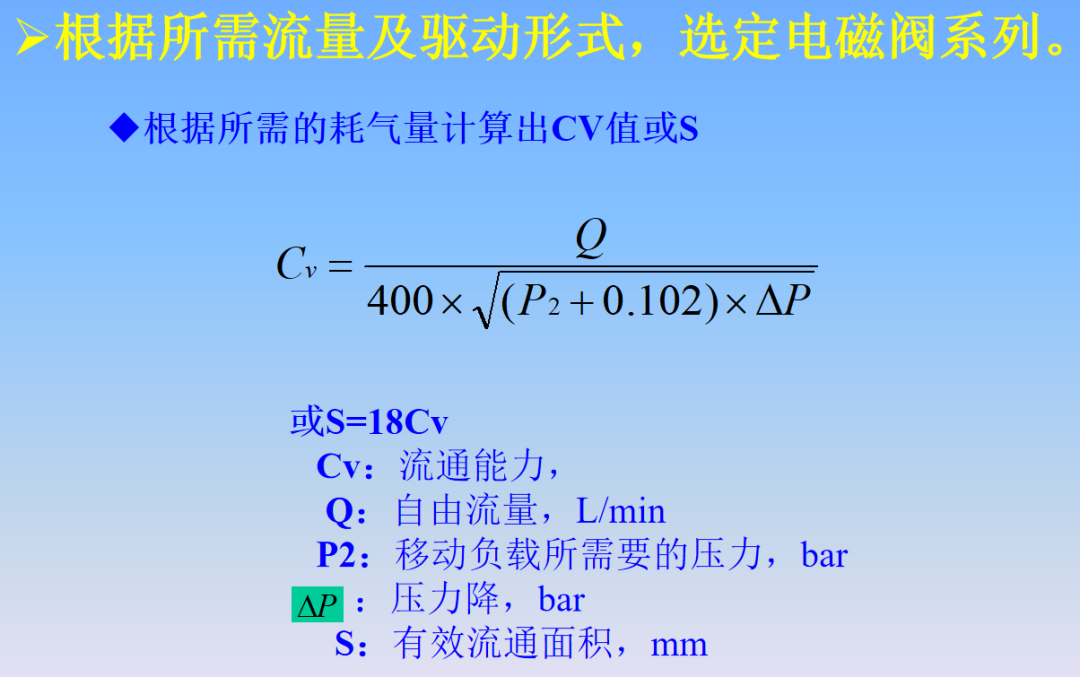

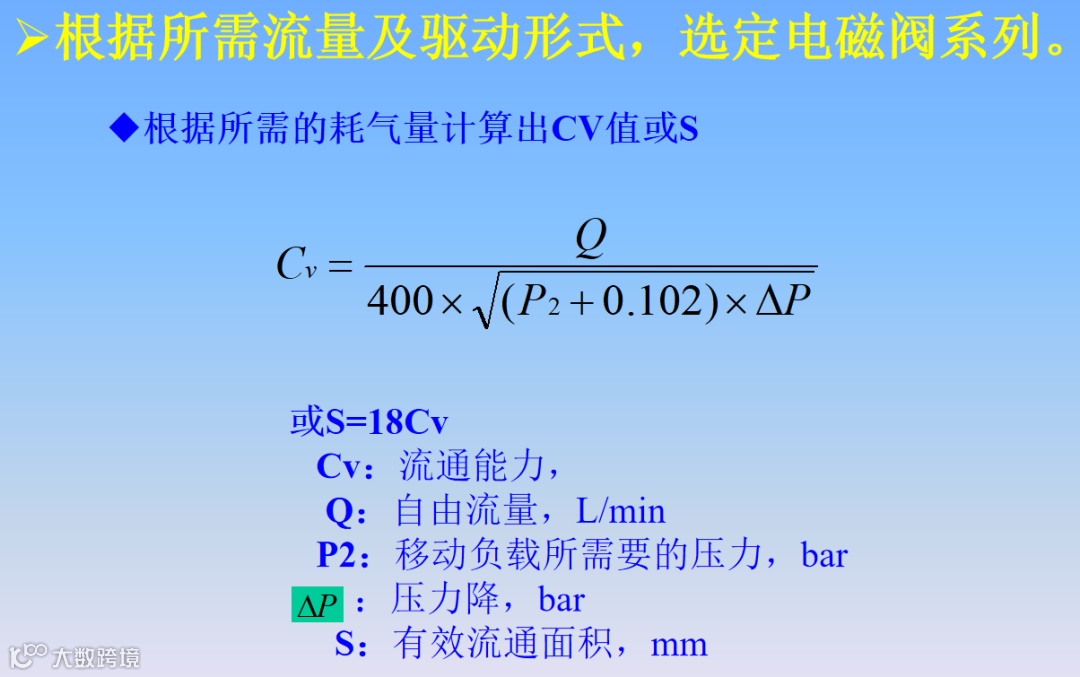

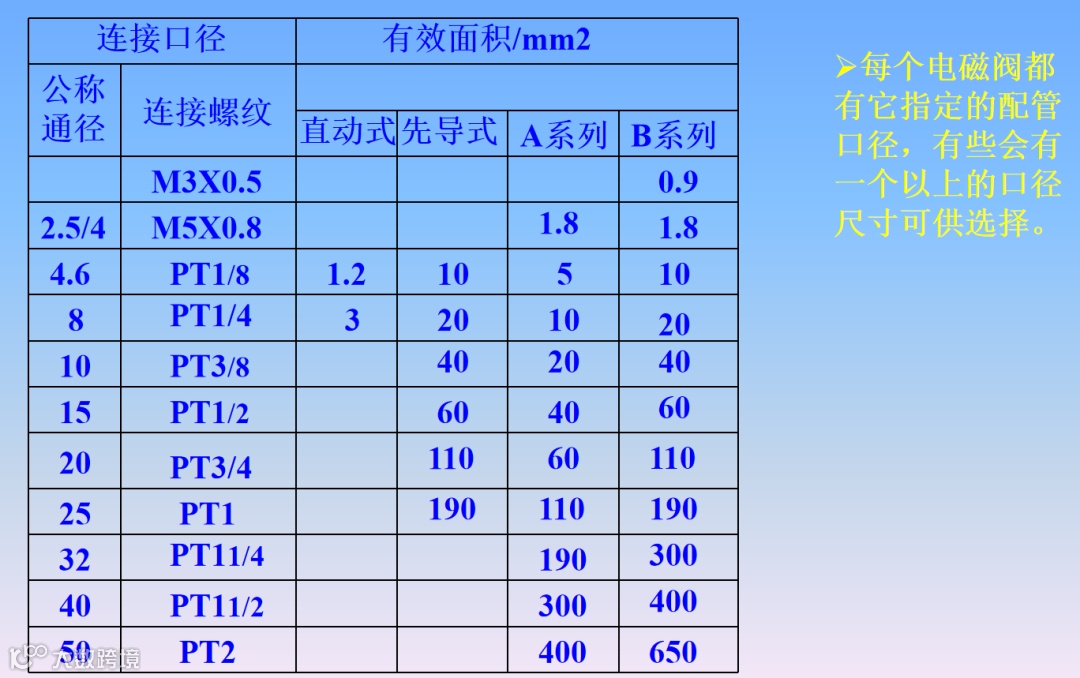

通径与流量
压力范围
确认工作压力在电磁阀的允许范围内
· 最低工作压差：低于0.04MPa需选用直动式
· 最高工作压力：不超过电磁阀的额定最高压力
介质特性
· 介质类型：压缩空气、气体、液体等
· 介质温度：在电磁阀允许范围内
· 洁净度：含颗粒介质需在前端加装过滤器
第三步：选择结构与机能

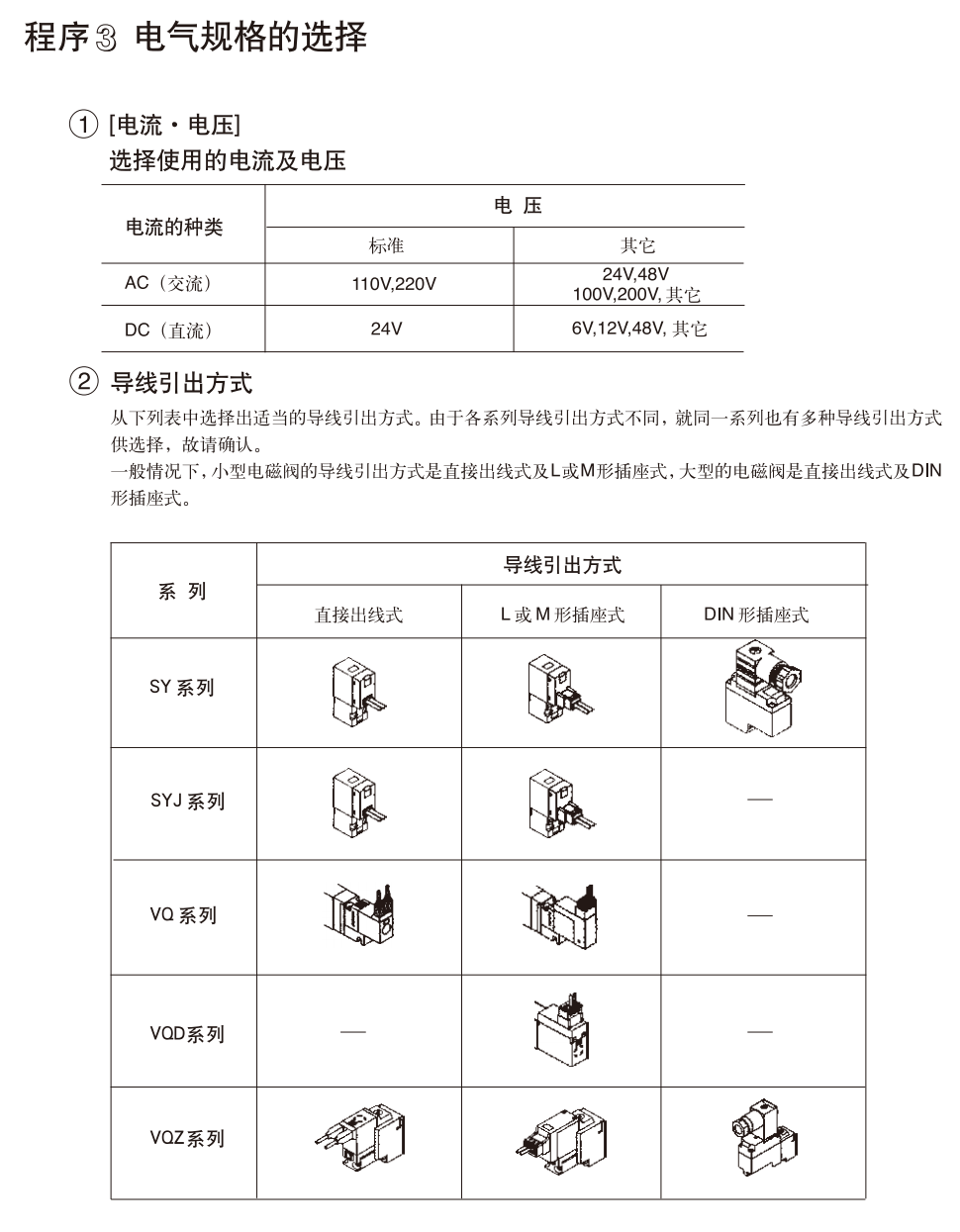

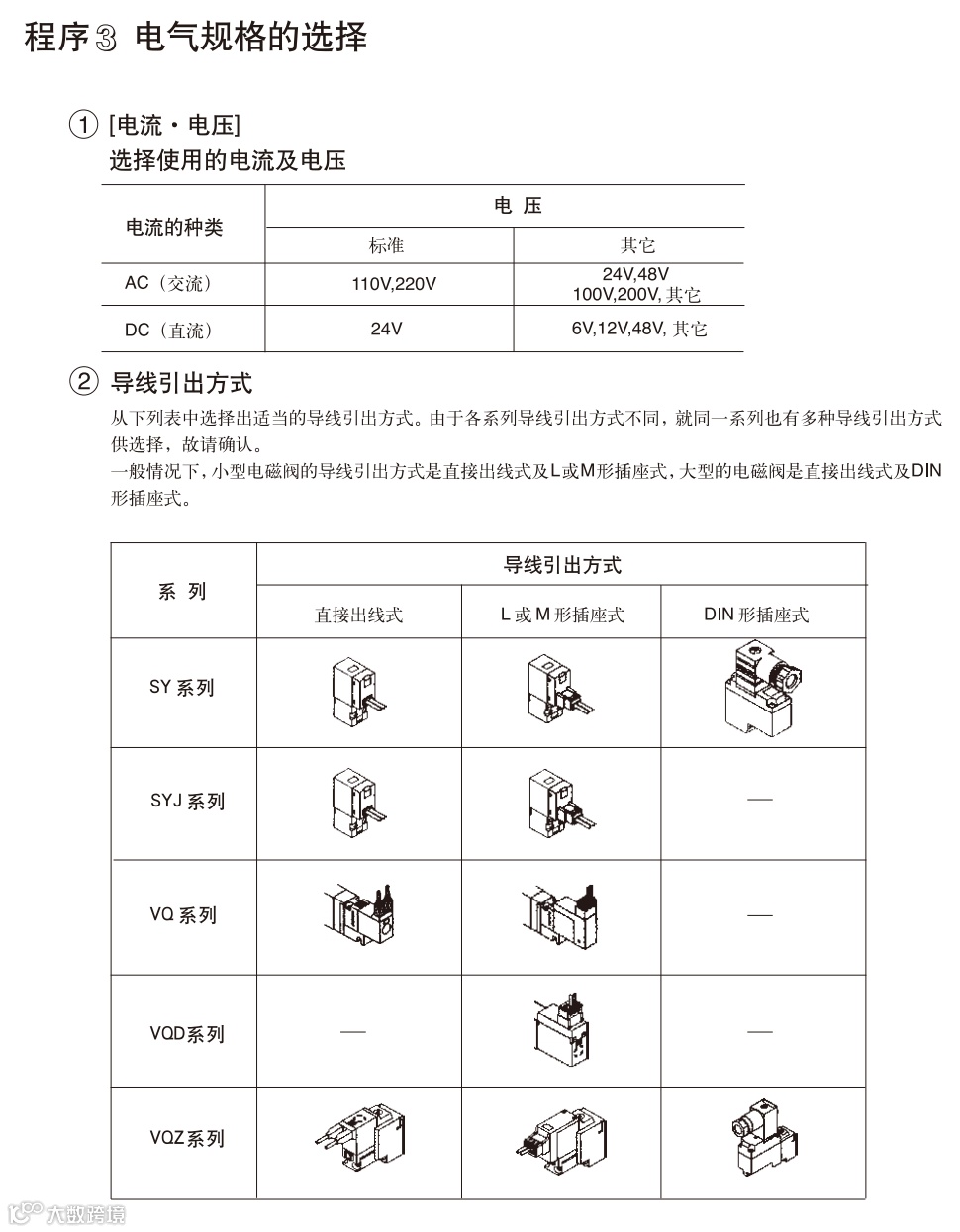

电气规格
· 电压：常用AC220V或DC24V
· 功率：根据控制系统的负载能力选择
· 连接方式：引线式、接插件式

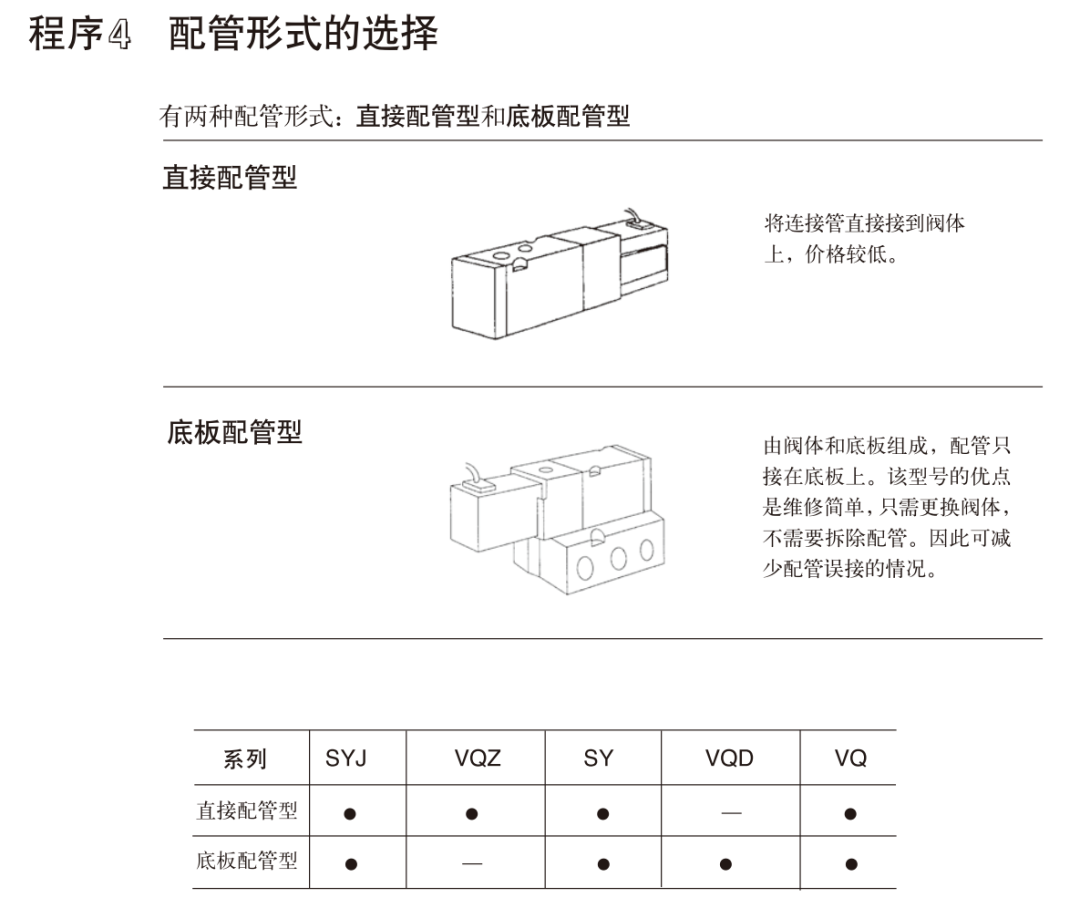

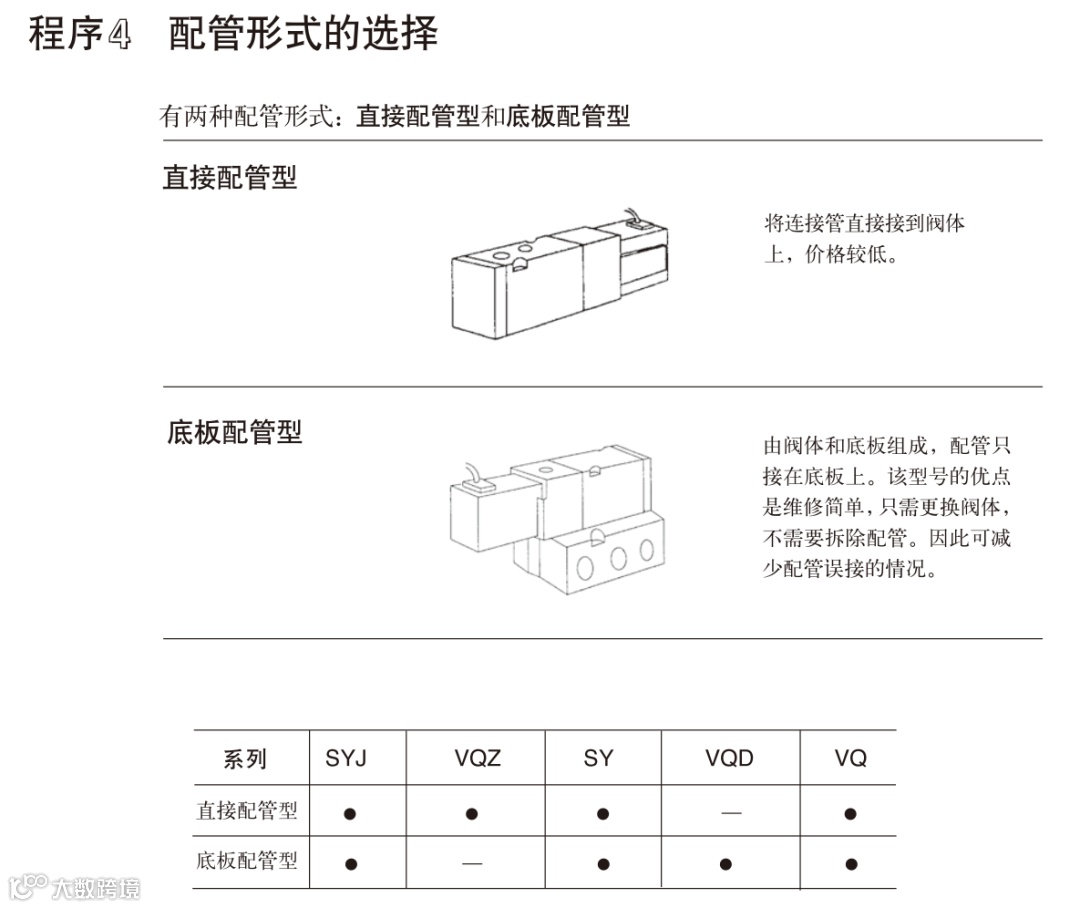

安装方式
· 管接式：直接与气管连接
· 板接式：安装在气路板上，维护方便
· 集装式：多个阀组合安装，节省空间（如SMC的SYJ系列集装阀岛）
防护等级
根据使用环境选择：
· 普通环境：IP40
· 潮湿环境：IP65
· 特种环境：防爆、防水等
第四步：特殊要求确认
环境条件
· 环境温度：在电磁阀允许范围内
· 振动情况：有振动场合选择抗振型号
· 腐蚀环境：选择耐腐蚀材料

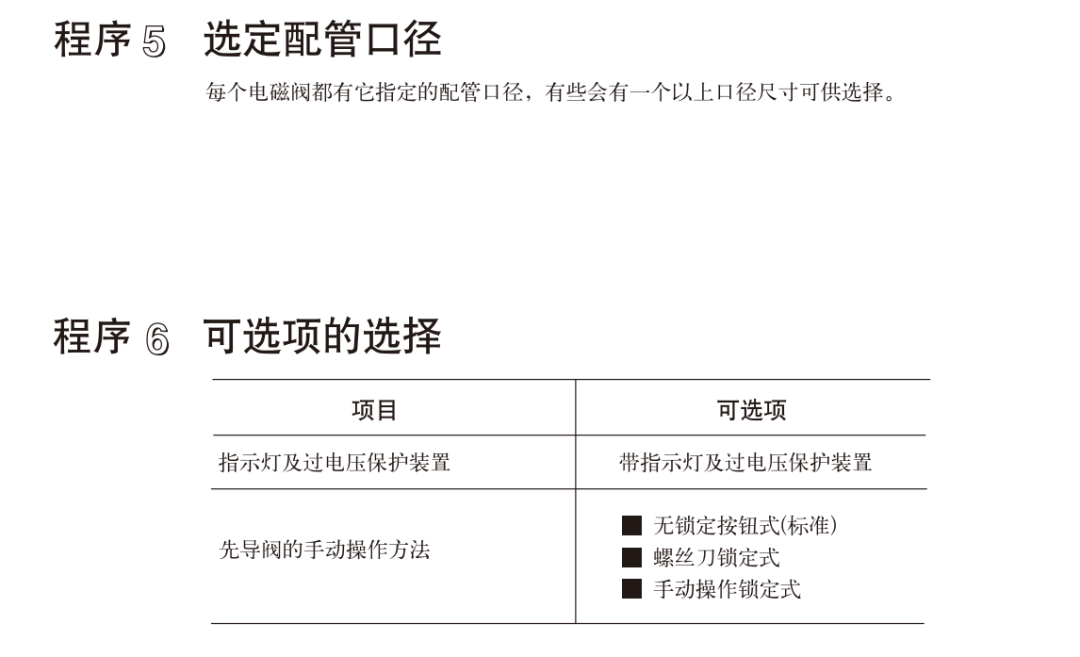

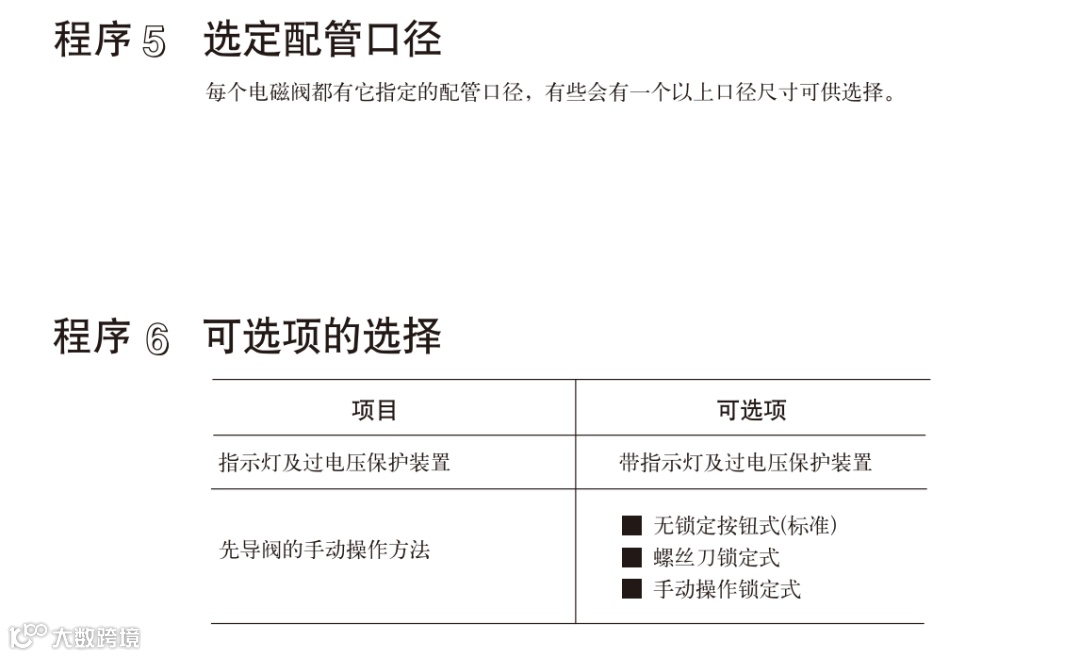

特殊功能
· 手动操作：停电时可能需要手动操作
· 位置指示：阀位信号反馈
· 节电功能：低功耗型号（如SMC SYJ系列带节电回路，功耗仅0.1W）
· 速度调节：内置流量调节功能
第五步：型号确认与验证
查阅样本：在SMC官方样本中确认最终型号的所有参数
验证兼容性：确保与现有系统的兼容性
咨询供应商：如有疑问，咨询SMC技术人员获取专业建议

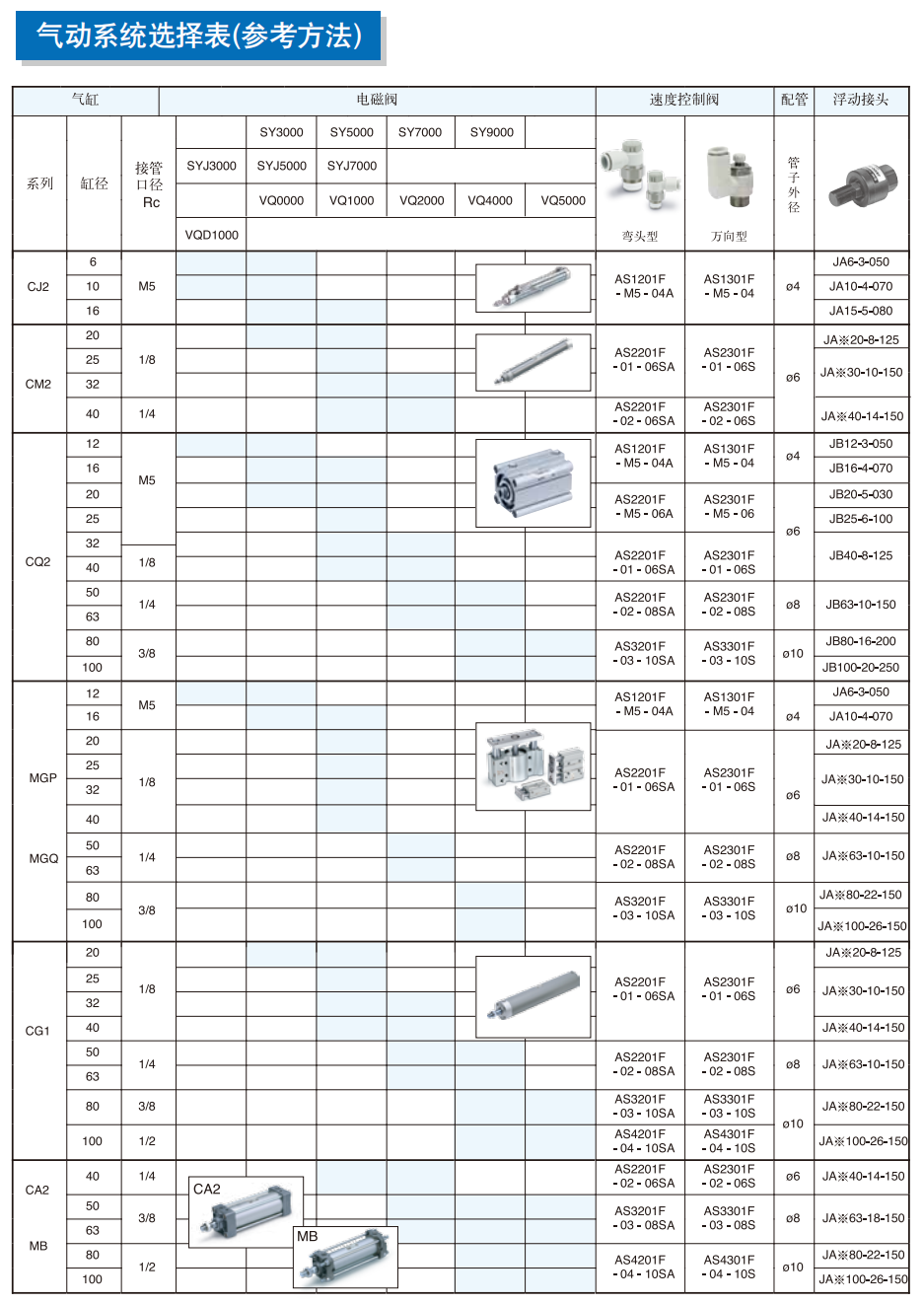

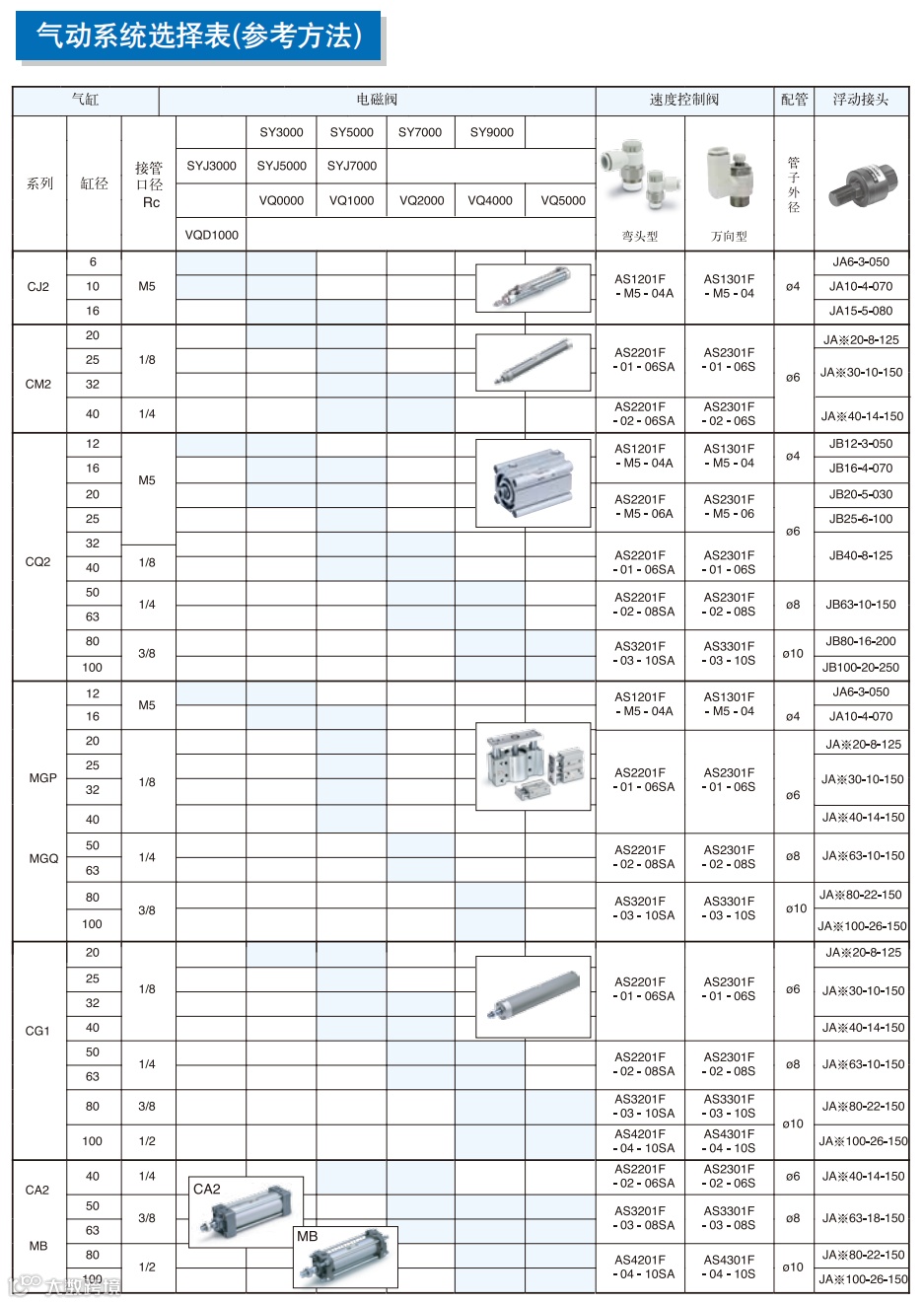

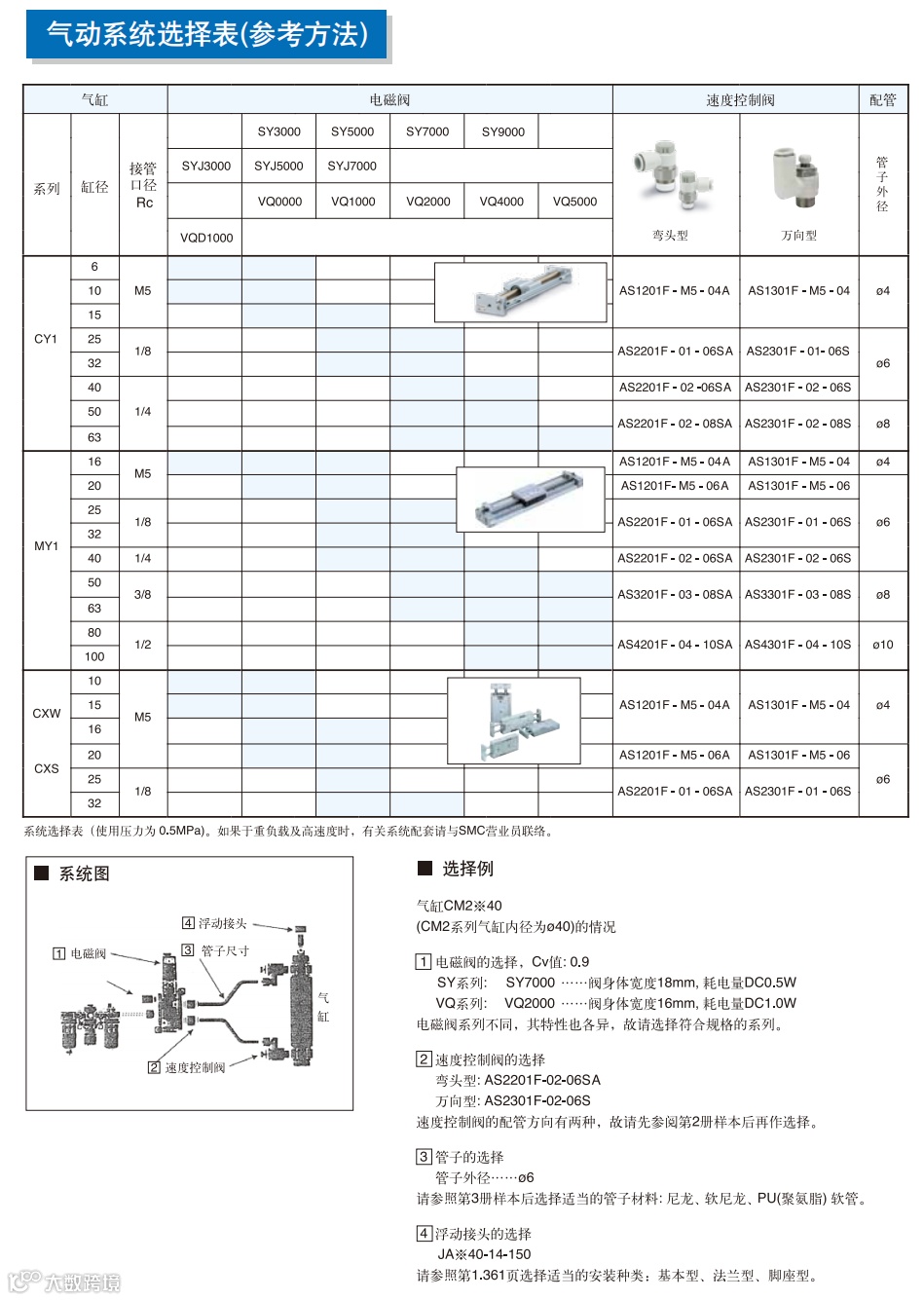

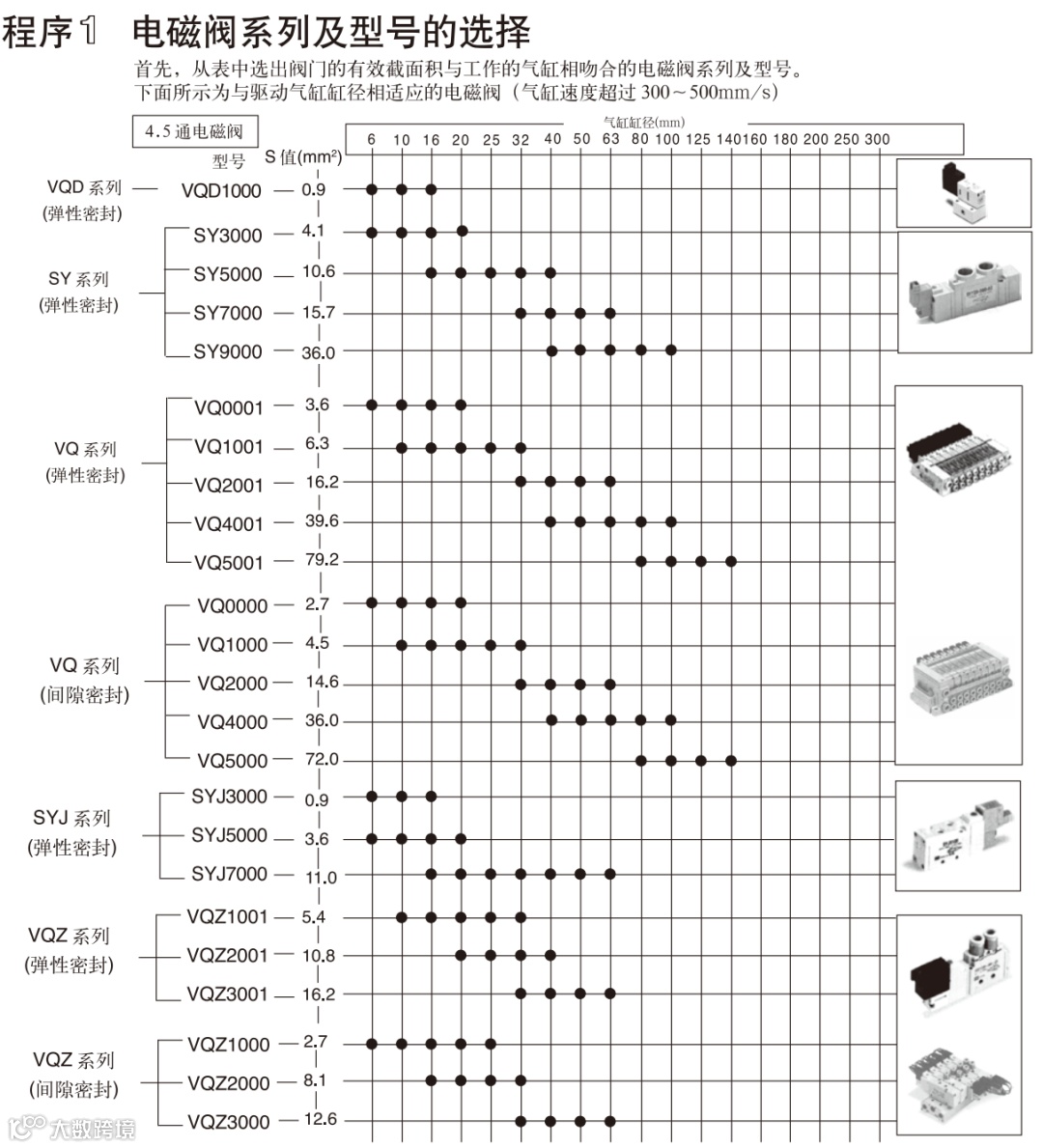

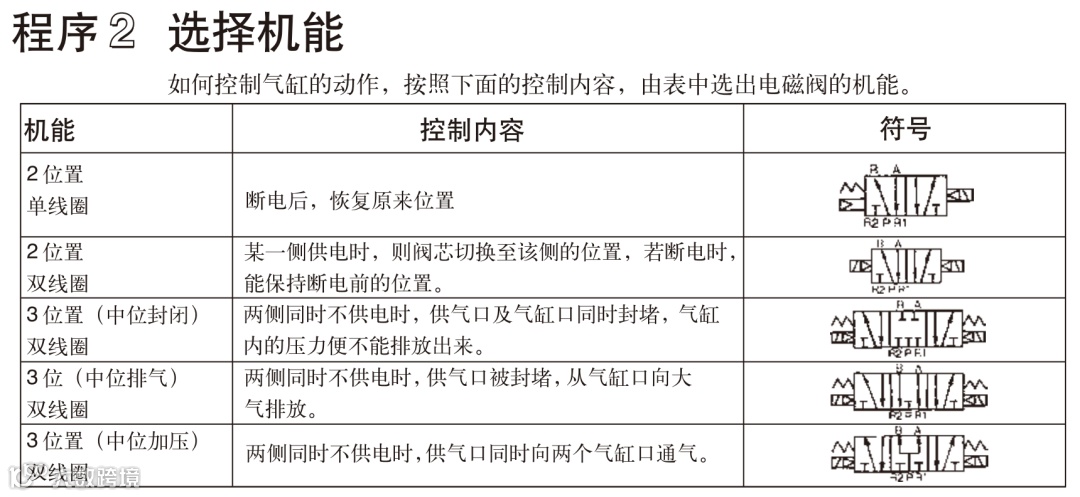

邪修版电磁阀选型（根据下图参照表选型）
四、选型注意事项
安全性优先
· 在爆炸性环境中必须选用相应防爆等级的SMC电磁阀
· 紧急情况下的安全状态要优先考虑
经济性平衡
· 不盲目追求高指标，满足需求即可
· 考虑整体使用寿命和维护成本
维护便利
· 考虑安装空间和后期维护的可达性
· 预留适当的维护周期和备件
系统匹配
· 与气缸、气管、接头等其他气动元件匹配
· 考虑控制系统的信号匹配性
五、实际应用案例
案例一：自动化装配线
需求：控制20个双作用气缸，动作频率高，要求稳定性好
解决方案：选用SMC SYJ5000系列两位五通电磁阀，集装安装
理由：流量适中（C=0.83），驱动气缸尺寸φ40，低功耗（0.1W）
案例二：食品包装设备
需求：潮湿环境，需频繁冲洗
解决方案：选用SMC VQC1000系列，IP67防护等级
理由：防水性能好，流量特性C=1.0满足速度要求
案例三：实验室设备
需求：空间狭小，低噪音
解决方案：选用SMC SYJ3000系列
理由：体积小巧，功耗低，带节电回路
结语
电磁阀选型是非标机械设计中的重要环节，正确的选型不仅能确保设备稳定运行，还能降低维护成本和提高生产效率。掌握SMC电磁阀的选型方法，结合实际工程经验，逐步形成适合自己的选型体系，才能在设计工作中游刃有余。
作为非标机械设计工程师，建议建立自己的选型知识库，记录各类电磁阀的应用经验和问题解决方案，这将是你在专业道路上不断进步的重要助力。
